腾讯云直播全线支持新一代视频编码标准H.266

H.266是继H.265之后的新一代视频编码标准，于2020年正式发布[1]，由ISO/IEC MPEG和ITU-T VCEG联合制定，代表目前业界最先进成熟的视频压缩编码技术。全球范围内包括腾讯、高通、HHI、华为、三星、索尼、Intel、诺基亚、爱立信、字节、快手等企业均有参与其中。H.266标准相比H.265标准，在相同主观质量前提下，可实现约50%的码率节省，进而能够降低传输带宽、节省存储成本等。除此之外，还支持更高的分辨率（16K）、支持360°全景视频编码、支持HDR等。

 在H.266生态中，一方面，支持H.266硬件解码的端侧芯片业界已经开始有所行动 [2]；另一方面，端侧软件解码速度逐渐提升，已经可以覆盖绝大部分的端侧场景。随着H.266应用于直播场景的时机日趋成熟，腾讯云率先在业界实现了H.266在直播业务的全线支持，助力客户节省带宽成本，提升播放体验。

腾讯云直播全线支持H.266

云端支持H.266，主要包括两部分：H.266的传输分发和H.266编解码的支持。

H.266的传输和分发多媒体领域应用最广泛的MP4格式和MPEG-TS格式，在最新版标准文档中都新增了H.266的封装支持[3][4]。因此，HLS、DASH等协议已具有传输H.266视频的能力（具体使用受HLS、DASH标准和播放端生态等条件的约束）。

HLS、DASH主要用于分发，并且延迟一般较高。业界上行推流和低延时的场景，普遍采用RTMP协议或者HTTP传输FLV的方式；其都使用了FLV容器格式。但FLV标准已停止更新，目前缺少H.266编码格式支持。类似H.265的处理方式，我们可以定义一套扩展标准来支持H.266。另外，在不久的将来，腾讯云也会在其业界领先的超低延时直播产品 —— 快直播中支持H.266，为客户提供更低延时、更高画质的直播体验。

FLV封装H.264的方式参考了MP4标准，H.264、H.265和H.266的比特流格式具有相似性，我们可以参照FLV封装H.264的方式以及MP4封装H.266的方式，来实现H.266 in FLV的扩展。扩展包括三个部分：

1. CodecID的分配

业内使用CodecID 12代表H.265，使用CodecID 13代表AV1（腾讯云直播、点播、媒体处理等多媒体产品2020年已全线支持AV1，率先使用了CodecID 13），现分配CodecID 14代表H.266。

2. H.266 packet type的定义

使用带外传输参数集的方式，用0代表packet payload是参数集，1代表packet payload是视频帧数据。其中参数集格式是VvcDecoderConfigurationRecord。

3. packet payload的定义根据packet type不同，payload为VvcDecoderConfigurationRecord或者VVC NALU。

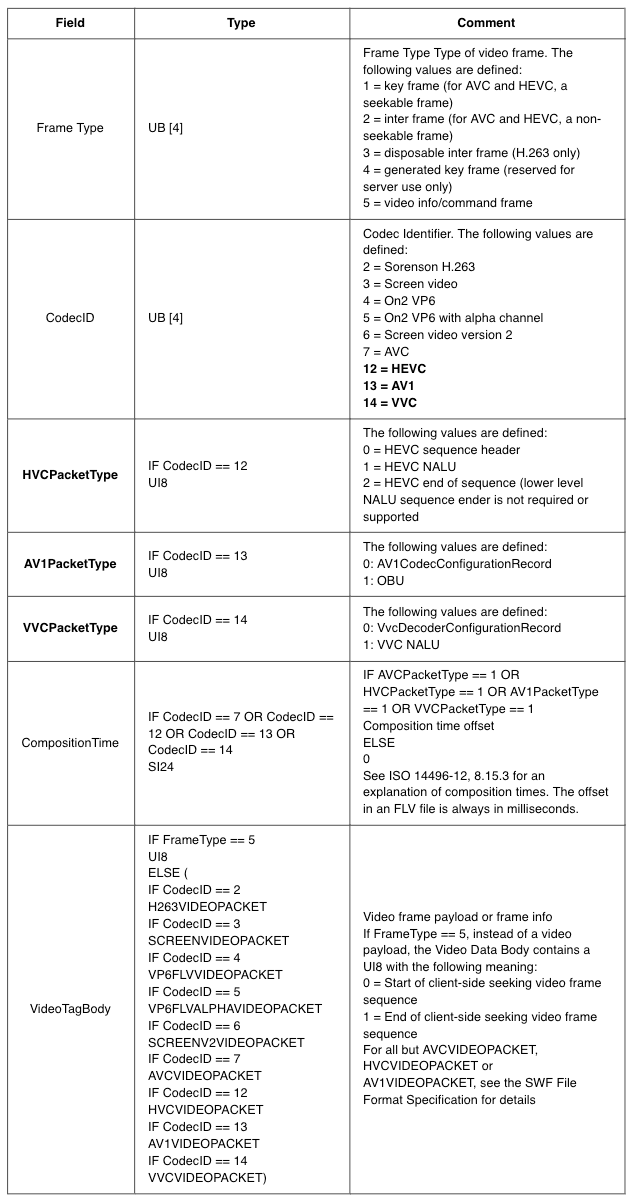

具体实现如下表所示：

VvcDecoderConfigurationRecord的定义见[3]，方便起见摘录部分内容如下：

aligned(8) class VvcPTLRecord(num_sublayers) {
  bit(2) reserved = 0;
  unsigned int(6) num_bytes_constraint_info;
  unsigned int(7) general_profile_idc;
  unsigned int(1) general_tier_flag;
  unsigned int(8) general_level_idc;
  unsigned int(1) ptl_frame_only_constraint_flag;
  unsigned int(1) ptl_multi_layer_enabled_flag;
  unsigned int(8*num_bytes_constraint_info - 2) general_constraint_info;
  for (i=num_sublayers - 2; i >= 0; i--)
    unsigned int(1) ptl_sublayer_level_present_flag[i];
  for (j=num_sublayers; j<=8 && num_sublayers > 1; j++)
    bit(1) ptl_reserved_zero_bit = 0;
  for (i=num_sublayers-2; i >= 0; i--)
    if (ptl_sublayer_level_present_flag[i])
      unsigned int(8) sublayer_level_idc[i];
  unsigned int(8) ptl_num_sub_profiles;
  for (j=0; j < ptl_num_sub_profiles; j++)
    unsigned int(32) general_sub_profile_idc[j];
}

aligned(8) class VvcDecoderConfigurationRecord {
  bit(5) reserved = '11111'b;
  unsigned int(2) LengthSizeMinusOne;
  unsigned int(1) ptl_present_flag;
  if (ptl_present_flag) {
    unsigned int(9) ols_idx;
    unsigned int(3) num_sublayers;
    unsigned int(2) constant_frame_rate;
    unsigned int(2) chroma_format_idc;
    unsigned int(3) bit_depth_minus8;
    bit(5) reserved = '11111'b;
    VvcPTLRecord(num_sublayers) native_ptl;
    unsigned_int(16) max_picture_width;
    unsigned_int(16) max_picture_height;
    unsigned int(16) avg_frame_rate;
  }
  unsigned int(8) num_of_arrays;
  for (j=0; j < num_of_arrays; j++) {
    unsigned int(1) array_completeness;
    bit(2) reserved = 0;
    unsigned int(5) NAL_unit_type;
    if (NAL_unit_type != DCI_NUT  &&  NAL_unit_type != OPI_NUT)
      unsigned int(16) num_nalus;
    for (i=0; i< num_nalus; i++) {
      unsigned int(16) nal_unit_length;
      bit(8*nal_unit_length) nal_unit;
    }
  }
}

为FFmpeg添加H.266 in FLV封装、解封装能力的patch见：GitHub – tencentyun/flv: 腾讯云FLV扩展（https://github.com/tencentyun/flv）腾讯云媒体处理MPS、直播极速高清等服务也即将上线H.266直播功能，敬请期待。（腾讯云媒体处理MPS在2021 已率先在业界支持了H.266的点播功能）

H.266视频编码

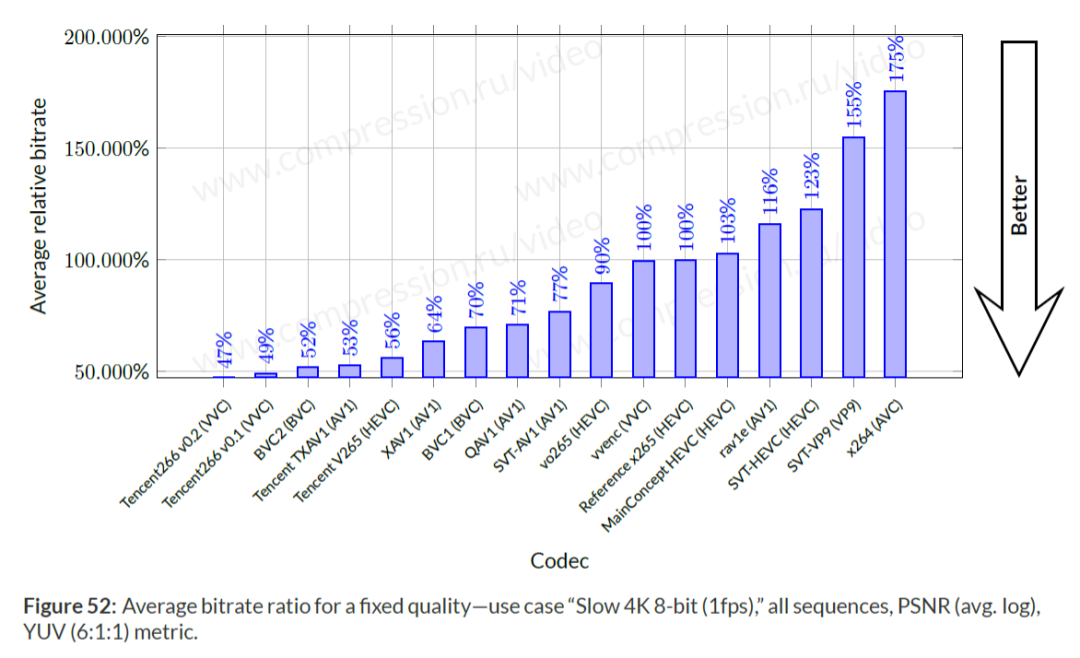

腾讯自研的H.266编码器O266，作为行业领先的VVC编码器，相比开源H.266编码器vvenc，在相同压缩速度下，其慢速档相比vvenc可额外节省15%带宽，快速档可额外节省30%带宽。这得益于腾讯在H.266编码算法上的深入优化。在H.266新编码工具复杂度更分散，优化难度更大的挑战之下，我们采用算法与工程结合的优化思路，一方面，使用了超过300种快速算法分别优化VVC不同的新工具；另一方面，充分优化线程模型以解决H.266中的CTU128不利于并行的问题，结合帧级并行、WPP并行、模块任务并行，获得了远优于x265的并行编码能力；同时，细致设计的数据结构和内存访问，使得O266可以进一步大幅降低访存与拷贝的开销。H.266/VVC视频解码

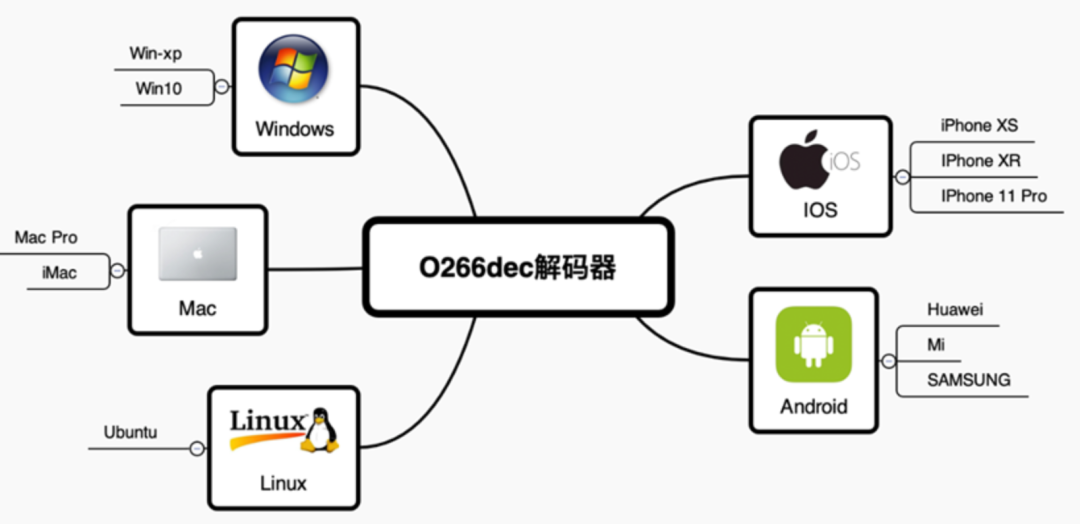

在2020年H.266/VVC最终定稿后的三个月内，腾讯在国内率先开源发布了实时 H.266/VVC播放器O266player，内置腾讯自研的H.266/VVC解码器O266dec，能够在客户端上完成4K H.266/VVC视频的实时解码，性能指标国际领先。

腾讯H.266/VVC解码器O266dec核心技术领先性源于其H.266/VVC解码加速技术采用了不同维度的并行处理方式，从而达到大幅利用多核多线程技术的目的。具体包括以下四个方面：一是视频帧层级并行，帧内预测帧以及没有依赖性的帧间预测帧能够并行独立解码，同时不同帧之间的熵解码和像素处理也可以并行。二是CTU层级并行，Wavefront技术可以实现不同CTU行之间的CTU级的并行解码。其次是模块层级并行，对像素的操作（如运动矢量推导、预测、反量化、反变换和重建等）和环路滤波操作可以并行处理。最后是亚CTU层级并行，所有帧间预测CU都可以并行解码，并最大程度的利用SIMD指令。

总结

作为国内头部的视频云服务商，腾讯云音视频在持续推进视频H.266的标准商业应用，助力国内外视频产业的发展与完善。未来，腾讯云也将潜心深耕音视频领域，不断完善自身产品体系，利用自身技术优势、行业影响力，与万千开发者一起，为用户提供更便捷、高效的服务。

参考文献

[1] H.266 : Versatile video coding, https://www.itu.int/rec/T-REC-H.266-202008-S/en

[2] wiki: Versatile Video Coding, https://en.wikipedia.org/wiki/Versatile_Video_Coding

[3] ISO/IEC 14496-15:2022 Information technology — Coding of audio-visual objects — Part 15: Carriage of network abstraction layer (NAL) unit structured video in the ISO base media file 。formathttps://www.iso.org/standard/83336.html

[4] ISO/IEC 13818-1:2022 Information technology ——  Generic coding of moving pictures and associated audio information —— Part 1: Systems https://www.iso.org/standard/83239.html
