德州仪器推出超声波镜头清洁芯片组，适用于汽车行业

追风者 • 2023年2月2日上午10:50 • 行业资讯

计算机视觉和先进的成像技术催生了许多革命性技术，其中最重要的是高级驾驶辅助系统（ADAS）和自动驾驶汽车。

无论车辆的成像来自摄像头、雷达还是激光雷达，一个不变的是传感器需要无障碍的视觉来完成它们的工作。出于这个原因，汽车行业一直在寻求防止和清除车辆图像传感器上碎屑和污染物堆积的方法。近日，德州仪器发布了两款新的互补芯片，它们协同工作，以保持图像传感器的无污染。

德州仪器声称它已经开发出第一款具有自动材料检测功能的超声波镜头清洁IC。图片由德州仪器提供超声波镜头清洁

在现代车辆中，面向外部的图像传感器暴露在外部环境中，污垢、碎屑和水可能会落在传感器的镜头上。这可能会遮挡传感器的视线并损害整个系统的功能。清洁镜头主要是一个手动过程，会导致不必要的设备停机。

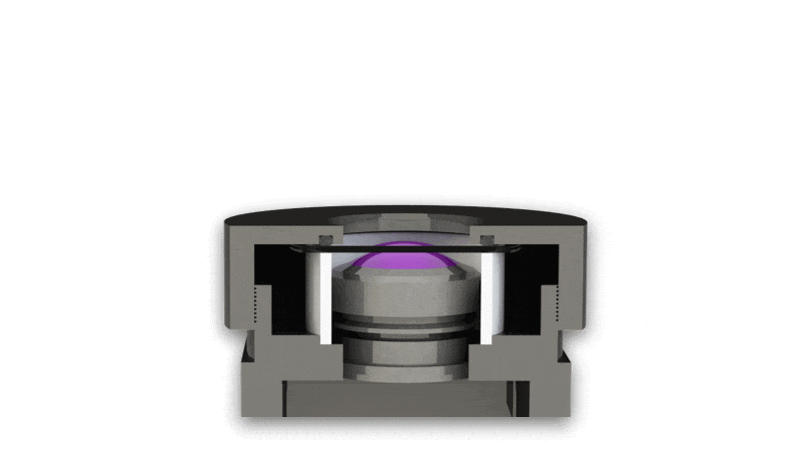

虽然有几种建议的自动镜头清洁技术，但德州仪器支持超声波镜头清洁：振动图像传感器镜头以去除污染物的过程。通过超声波镜头清洁排出水的动画。图片由德州仪器提供超声波透镜清洁背后的理论是，每种材料都有一个共振频率，即材料自然振动的频率。超声波透镜清洁的目的是在存在污染物时迫使透镜以其共振频率振动，导致表面上的任何污染物振动并离开传感器的视野。
在实践中，这可以通过压电换能器来实现，压电换能器是在施加电压时改变形状的装置。如果施加的电压本质上是交流的，那么材料将以交流信号的频率共振。因此，如果交流信号以与透镜谐振频率相同的频率施加到换能器上，则换能器可以帮助去除透镜上的污染物。

德州仪器首款镜头清洁芯片

近日，德州仪器发布了两款新的免费芯片，用于汽车解决方案中的超声波镜头清洁ULC1001和DRV2901这两个芯片旨在在压电换能器系统中协同工作，以帮助实时检测和去除图像传感器中的污染物。
ULC1001是一款可配置的PWM调制器，具有电流和电压检测功能，专为基于压电陶瓷的透镜清洁系统而设计。该控制器集成了片上算法，可通过镜头系统校准自动检测和清洁污染物。另一方面，DRV2901是一款镜头清洁器换能器驱动器。该芯片具有一个单通道半桥，可输出调制控制信号，只需在输出端使用简单的无源LC解调滤波器，即可为压电传感器提供高质量、高效率的放大。

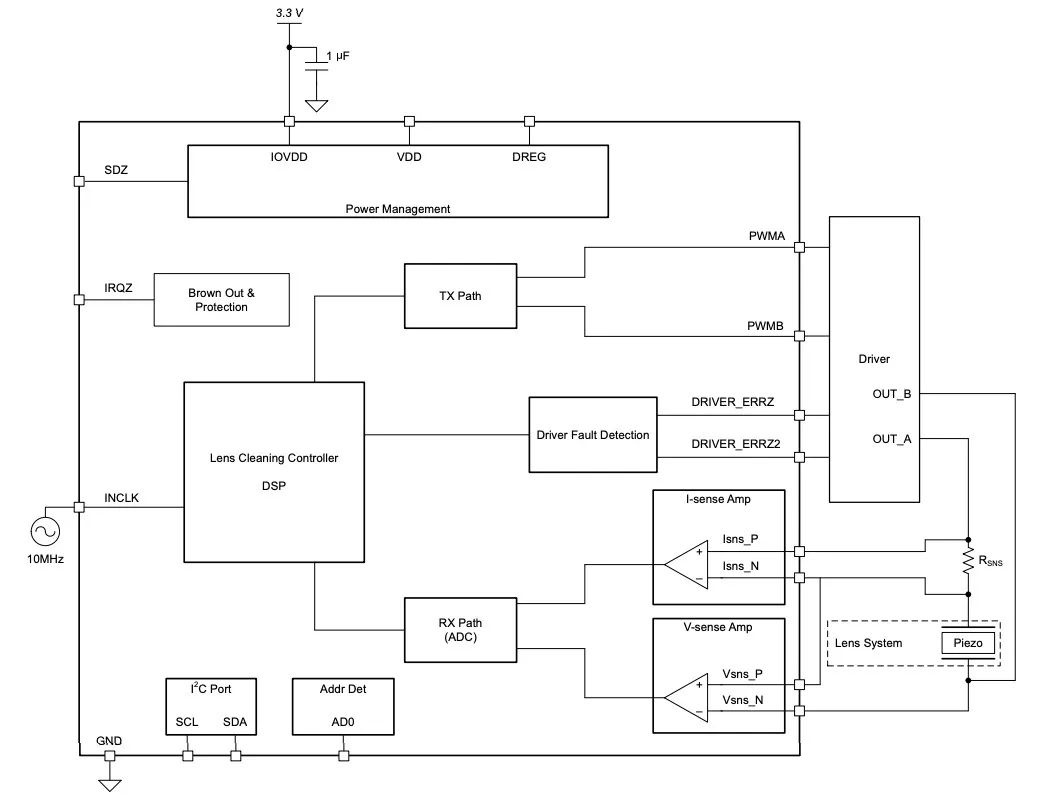

简化的系统框图，包括ULC1001和DRV2901。图片由德州仪器提供这两个芯片共同作用于感测压电换能器的状态，通过集成的DSP算法检测污染物的存在，并最终根据需要控制换能器以实现清洁的系统。
