近日，美国专利商标局公布了一份来自苹果公司的专利申请，该申请涉及使用新型气流传感器改善各种苹果设备的音频，如iPad、iPhone、MacBook、Apple Watch，甚至是AirPods。
用于扬声器的气流传感器
在苹果的专利背景中提到了电子设备，如计算机、媒体播放器、移动电话、可穿戴设备和耳机，通常都配有扬声器，用以输出从设备中产生的音频。然而，将产生高质量声音的扬声器集成到电子设备中是一项挑战，特别是在小型设备中，如便携式电子设备。
在紧凑型的便携式电子设备中，气流路径的横截面积从扬声器的前体积到输出端口通常会明显缩小，从而通过输出端口产生高速气流。在某些情况下，这种高速气流可以被该设备的用户听到或感觉到，这是不理想的情况，特别是当气流的声音可以从扬声器组件的所需音频输出部分听到时。
减少高速气流通过输出端口的影响的一种选择是使用静态均衡器来修改音频输出，例如降低预期会产生这种高速气流的声音频率。然而，如果没有关于特定音频内容所产生的气流的实时信息，这种类型的静态均衡可能会在某些场景下过度校正音频输出（例如，包括不需要校正的场景），或可能会在其他场景下校正音频输出不足。
苹果的发明通常与带有音频传感器的电子设备有关，例如，包括扬声器的气流传感器。
根据本专利的各个方面，还向具有扬声器的电子装置提供具有气流传感器的电子设备。该电子设备可以通过扬声器的输出端口获得气流的气流测量值，同时与扬声器一起产生音频输出。电子设备可以基于来自气流传感器的实时气流测量来修改由扬声器产生的音频输出。
在各种实现中，所述气流传感器可包括所述电子装置的网状结构的一部分，可包括压电元件、电容感测元件、风速计、热管及所述扬声器的导电轨迹的暴露部分。

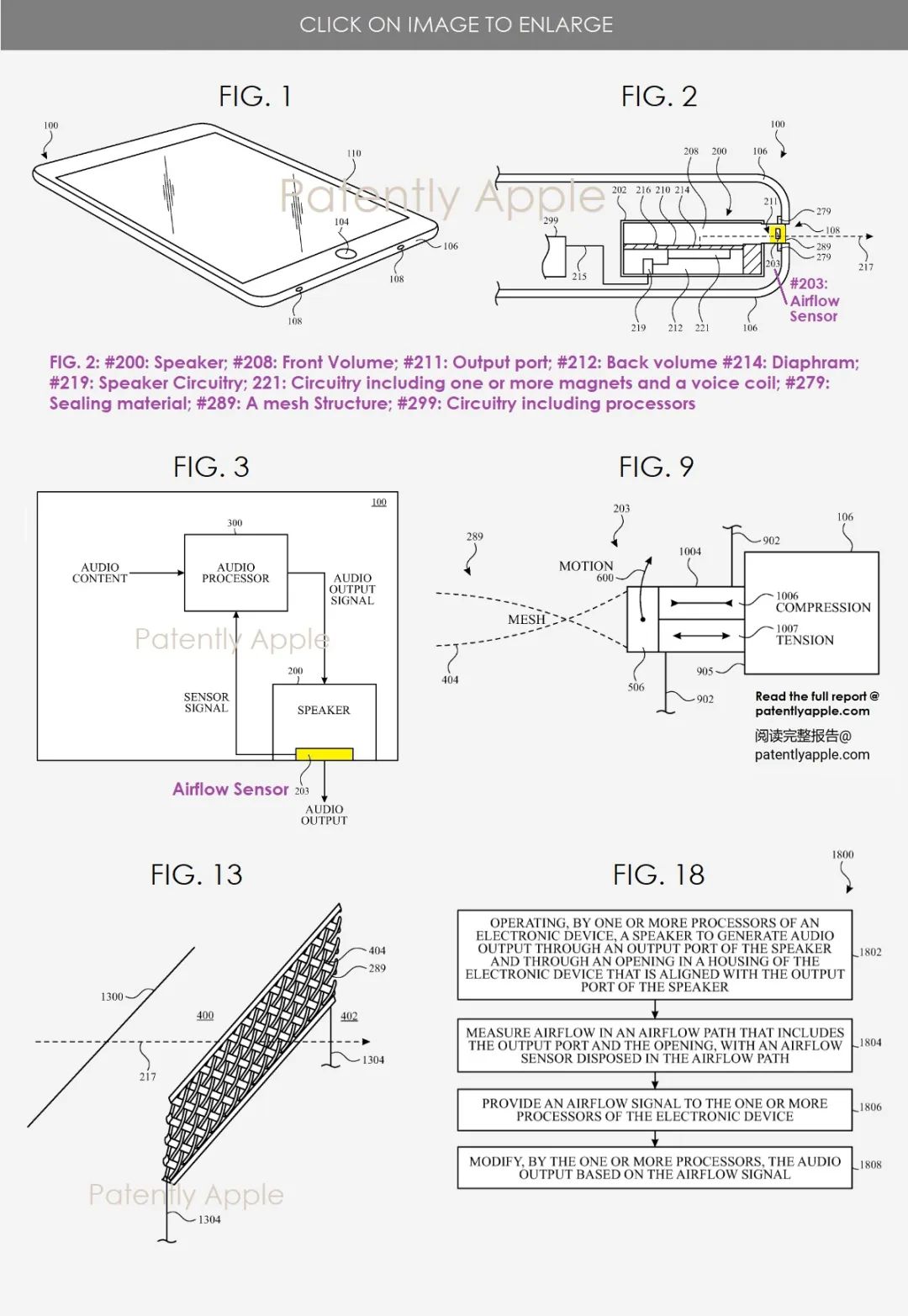

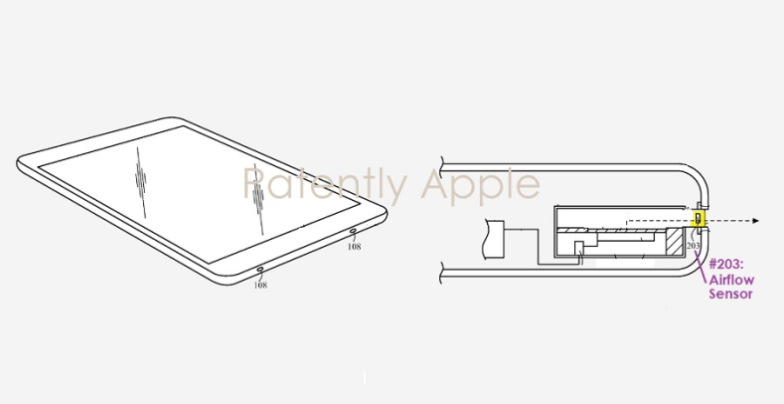

苹果的专利图1展示了未来的iPad (Pro)，它将在iPad的侧视图中加入如图2所示的新型气流传感器；图3是具有扬声器和气流传感器的电子设备的示意图。
苹果的专利图9是气流传感器一部分的示例，包括根据本主题技术的各个方面用于电子设备的网状结构的压电装置；图13图解说明了气流传感器实例的一部分，所述气流传感器包括由用于电子设备的网格结构部分形成的风速表；图18是用于操作具有气流传感器的电子设备示例过程的流程图。
信息源于：patentlyapple
