音视频学习–iOS适配H265实战踩坑记

熟悉webrtc都知道：谷歌的webrtc，默认不支持h265，毕竟涉及到很多专利的事宜，这中间的八卦就暂时不做探究。但是今天拿到一个IPC，该设备会发送H265数据，如下图所示，要做到兼容相关IPC，只能适配H265编解码了。所以最近熬秃了好几把头发就做了一下相关知识的学习，以下是自己的学习笔记，提供大家一个解决问题思路，由于iOS刚接触，同时H265调试经验也欠缺，很多都是一边查找资料，一边学习的，难免有处理不妥当之处，欢迎一起讨论学习，开发大神请绕行。

补充1 H265编码特性

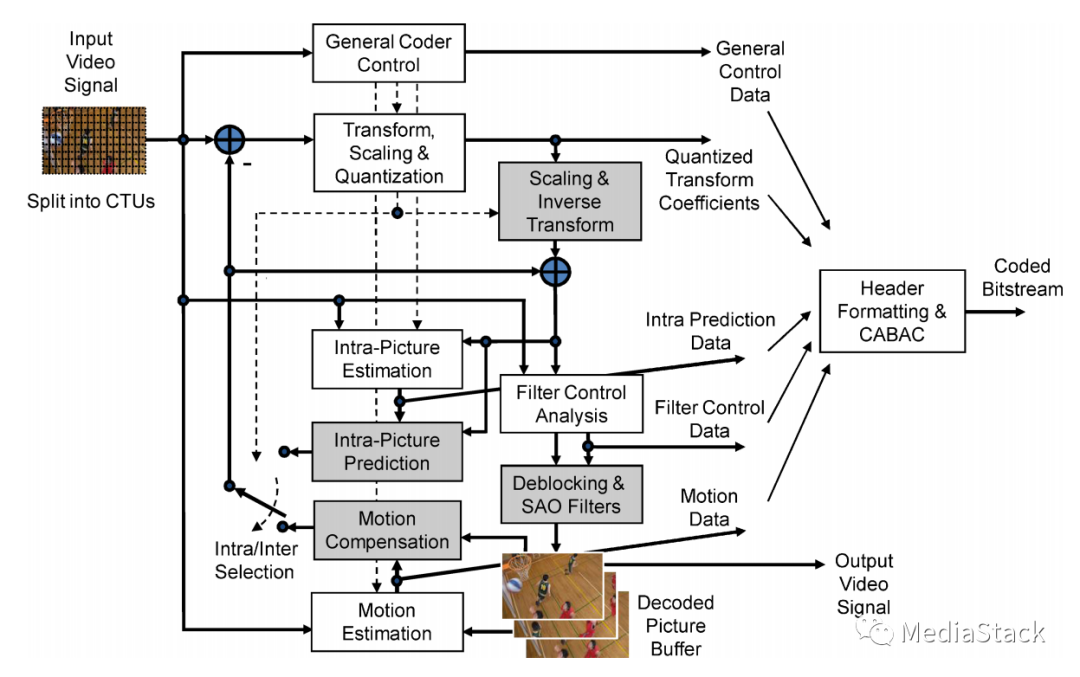

学习之前先了解一下H265的编码特性，有的放矢才能遇到问题及时排查。H265的经典编码框架如下图：

HEVC 的编码框架是在H26X的基础上逐步发展起来的，主要包括变换、量化、熵编码、帧内预测、帧间预测以及环路滤波等模块。相关内容推荐阅读万帅老师的书《新一代高效视频编码H.265/HEVC：原理、标准与实现》。

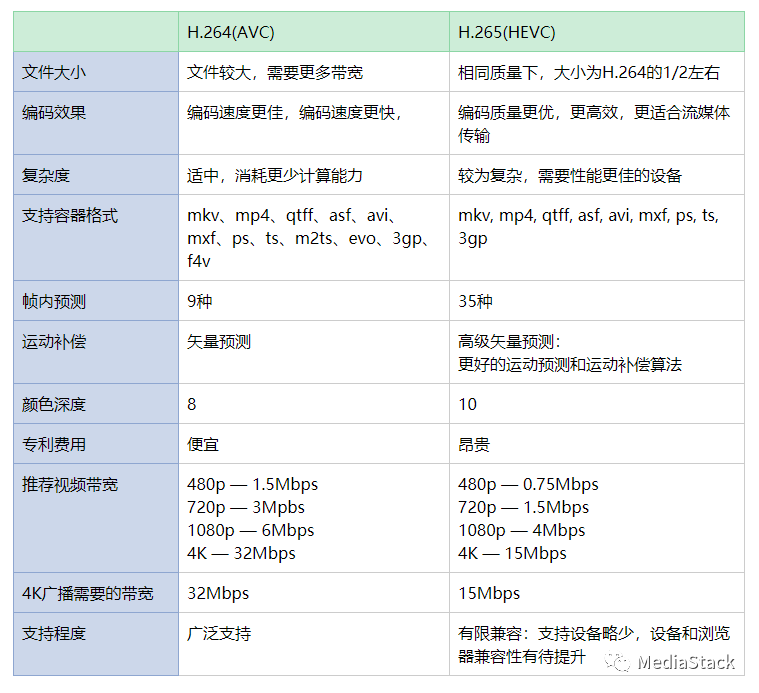

一般提到H265，都难免要和H264对比一番，以下是这次需求端要求适配H265的基本理论依据，如下表格：

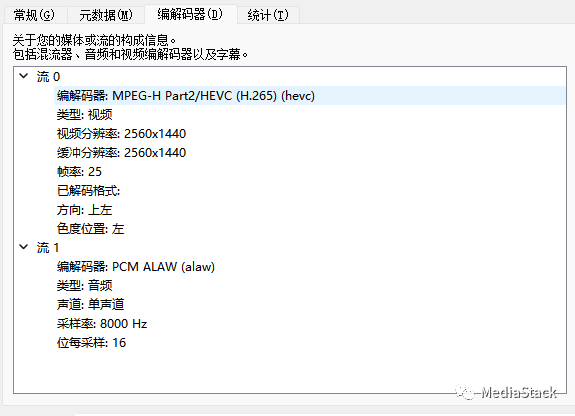

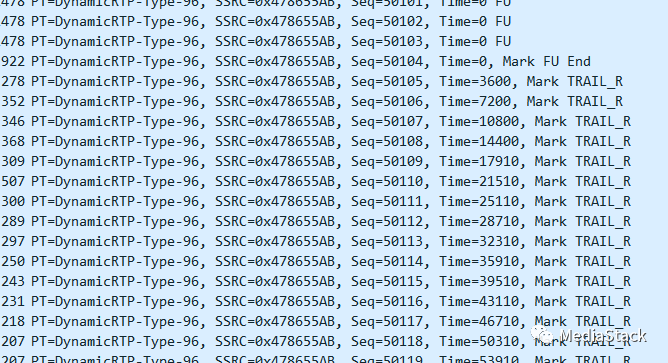

理论上要直接适配一种编解码格式，肯定要学习相关理论，然后再做对应适配。然而时间紧张，任务繁杂，根本没有足够时间积累。想要有一个全面直观的认识，同时为了验证IPC是否正常，所以首先用VLC进行播放尝试：PC端确认该IPC可以通过 VLC进行监控，这时我们可以通过wireshark抓包，拿到第一手数据进行分析。通过抓包可以看出：1920*1080的视频流除了IDR数据帧大小略大，其他数据都是一个NALU单元就完成封装了，文件大小确实小很多。

接下来我们依次认识H265的封包和关键信息。

H265关键信息

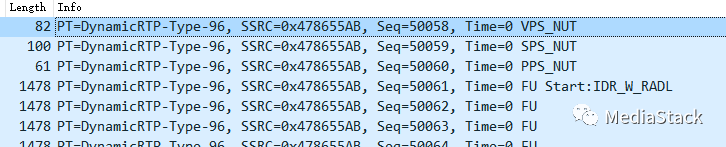

通过相关抓包，可以看到整理结构如下图，包含了VPS，SPS，PPS， FU分片包，Trail_R的包等。

（1）VPS结构

VPS（Video Parameter Set，视频参数集）依据ITUHEVC的标准文档，VPS的参数结构以及每一个条款的解释，很多大佬已经有写明了，HEVC来说自己还是小萌新在此不再累述，可以参考自己关注的一个大佬的博文：

https://blog.csdn.net/Dillon2015/article/details/104142144

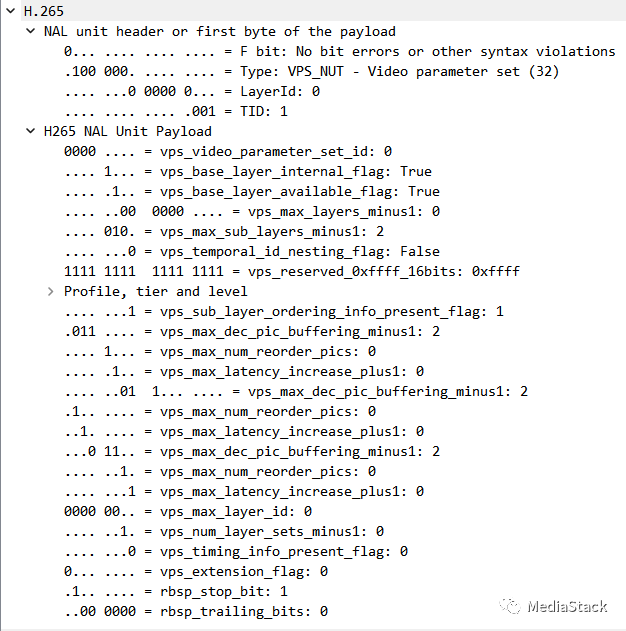

其抓包中VPS数据参数如下：

（2）SPS结构

SPS的内容大致包括解码相关信息，如档次级别、分辨率、某档次中编码工具开关标识和涉及的参数、时域可分级信息等。详细介绍说明可以参考https://blog.csdn.net/Dillon2015/article/details/104148026

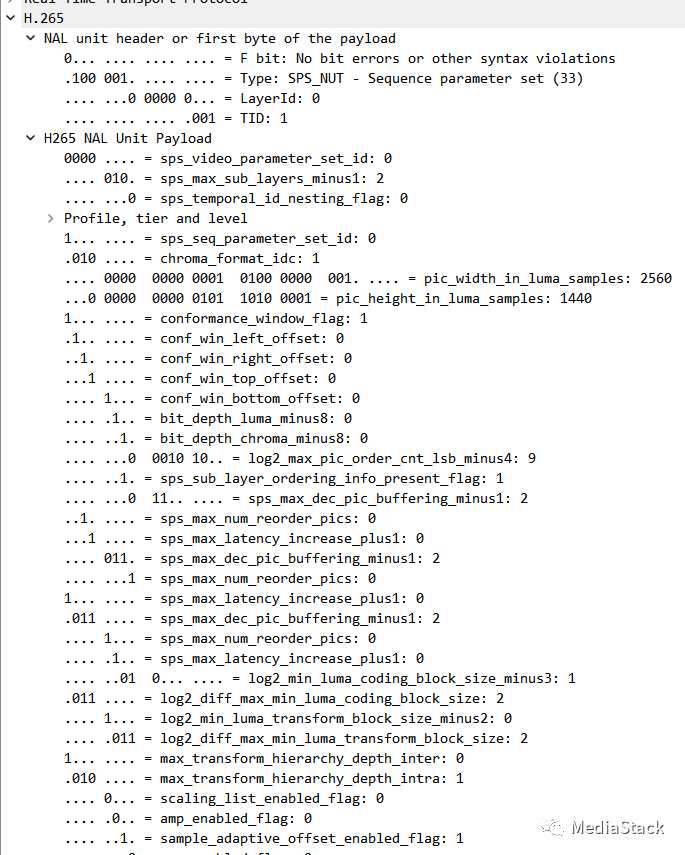

其抓包中SPS数据参数如下：

（3）PPS结构

HEVC的图像参数集PPS包含每一帧可能不同的设置信息；其内容大致包括初始图像控制信息，如量化参数（QP，Quantization Parament）、分块信息等。即PPS包含了每一帧图像所用的公共参数，即一帧图像中的所有SS会引用同一个PPS；每张图像的PPS可能不同。详细介绍说明可以参考：https://blog.csdn.net/Dillon2015/article/details/104204039

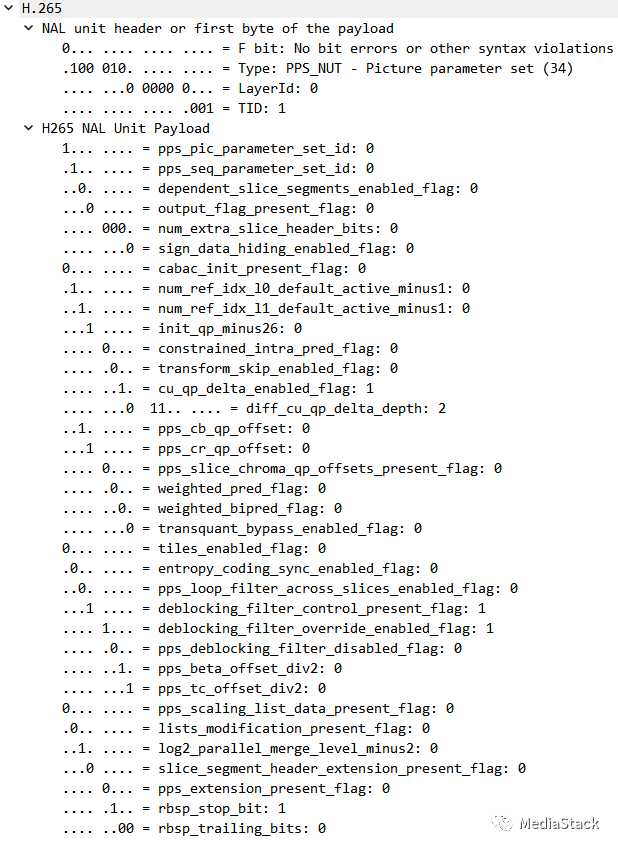

其抓包中PPS数据参数如下：

有了这些数据，至少可以解析出来该IPC支持的分辨率，profile，level等基本数据信息，为初始化做准备。

H265解封包

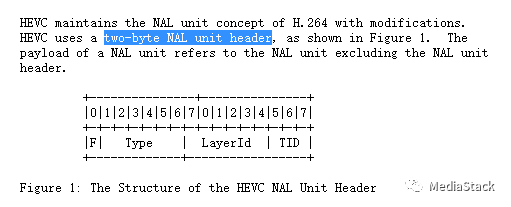

由上面信息可以知道H265的封包格式和H264基本上保持一致，也是通过NALU单元进行分装，不过不太一样的地方是 H265的NALU Header长度是2个字节，而 H264的NALU Header的长度是1个字节，所以解析时候需要进行移位操作，否则读取数据异常，导致包类型无法辨别（在这里踩了一个小坑，印象深刻）。

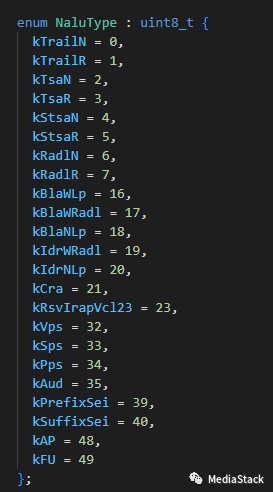

H26封包中NALU type主要类型如下图所示。由于不同厂家支持程度不一，本次适配过程中主要关注的几个类型包括：kTrailR(1)，kIdrwRadl(1)，kVps(1)，kSps(1)，kPps(1)，kFU(1)等。

（1）FU NALU

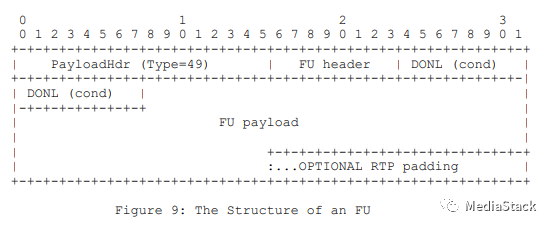

当 NALU 的长度超过 MTU 时, 用于把当前NALU单元封装成多个 RTP 包，HEVC的FU单元的type值为49，具体组织结构如下：

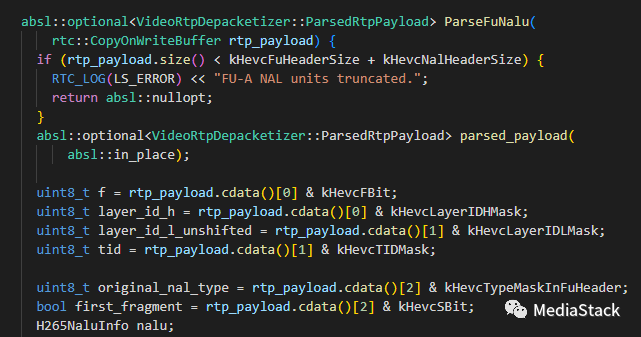

FU Nalu相关解析代码如下：

（2）Single NALU

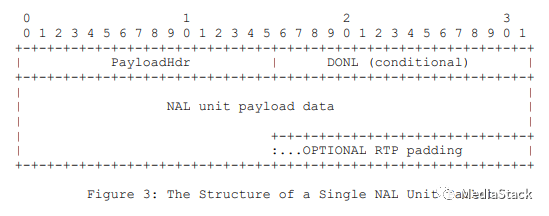

单个 NAL 单元数据包只包含一个 NAL 单元，由一个有效载荷头（表示为 PayloadHdr）、一个有条件的16位DONL字段和NAL 单元有效载荷数据。

（3）AP NALU

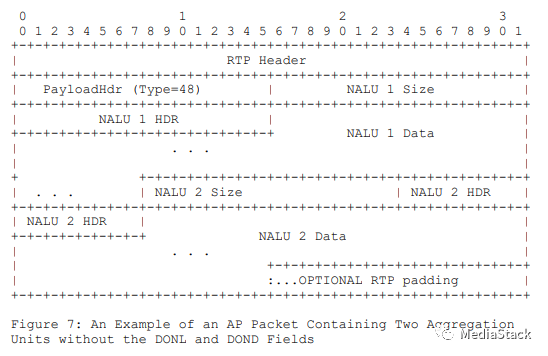

HEVC封包另外一个种封包格式：聚合模式（Aggregation Packets，APs)，主要为了减少小型 NAL 单元的打包开销，例如大多数非 VCL NAL 单元，它们的大小通常只有几个字节。AP 将 NAL 单元聚合在一个访问单元内。AP 中要携带的每个 NAL 单元都封装在聚合单元中。聚合在一个 AP 中的 NAL 单元按 NAL 单元解码顺序排列。

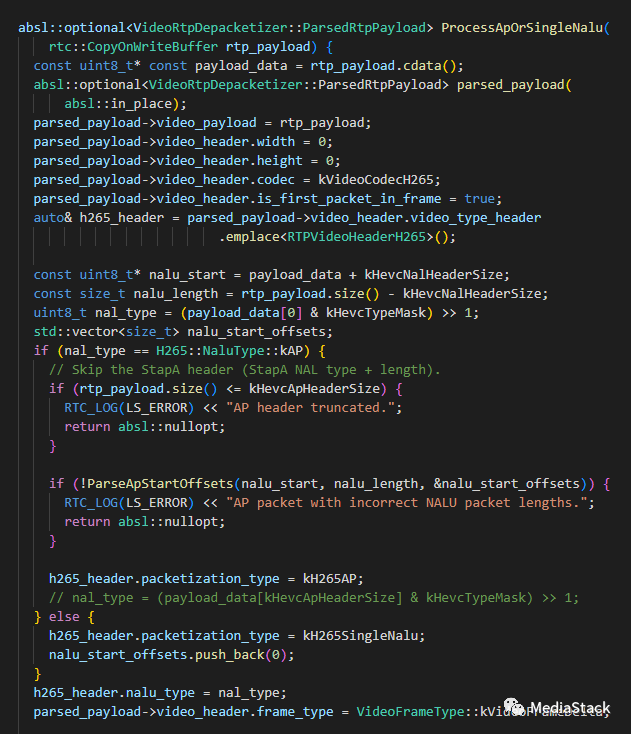

AP Nalu和Single Nalu相关代码解析如下：

当接收到每一个HEVC包之后，一次送到Jitterbuffer中，完成数据帧的重新组装和排序，必要时候进行数据矫正和重传操作，这是另外的技术，此处暂不做讨论。

H265 VideoToolBox解码

收到完整数据帧时候，VCM会依据时间戳一次获取相关数据，送解码器，iOS平台就是VideoToolBox解码了。这部分自己是小白，简单说明关键函数，大佬勿喷。

（1）ResetDecompressionSession

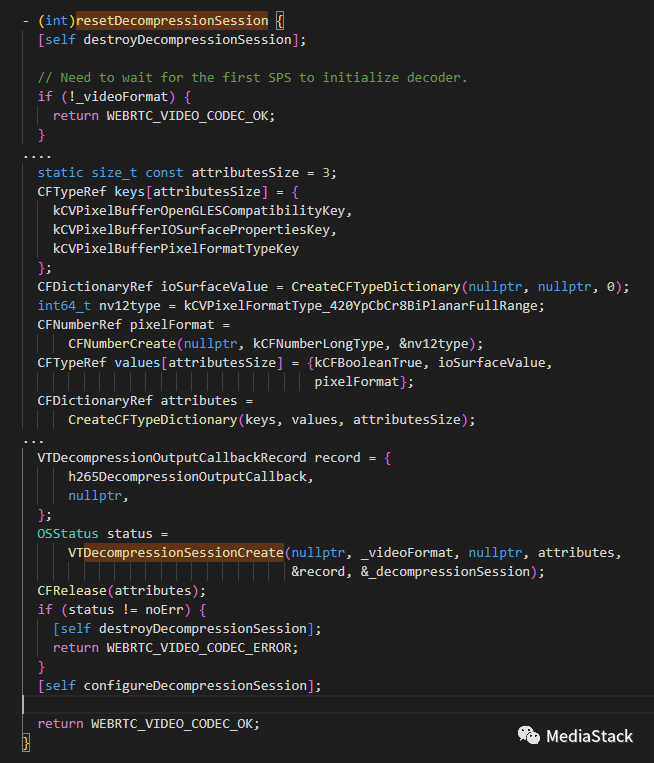

ResetDecompressionSession完成解码参数的构建，以及Session的创建。主要注意iOS支持的色彩是有差别的，设置时候需要明确是否支持，比如这次就设置了kCVPixelFormatType_420YpCbCr8BiPlanarFullRange类型。

同时在reset函数中注册callback函数，用于接收解码完成后的视频帧。

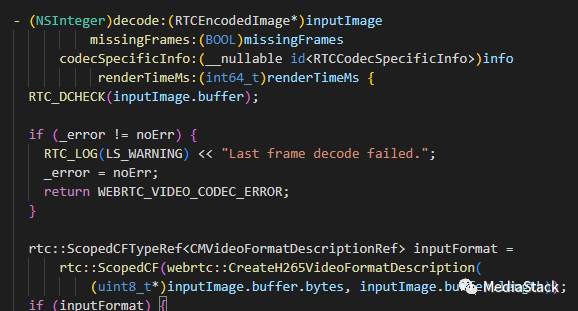

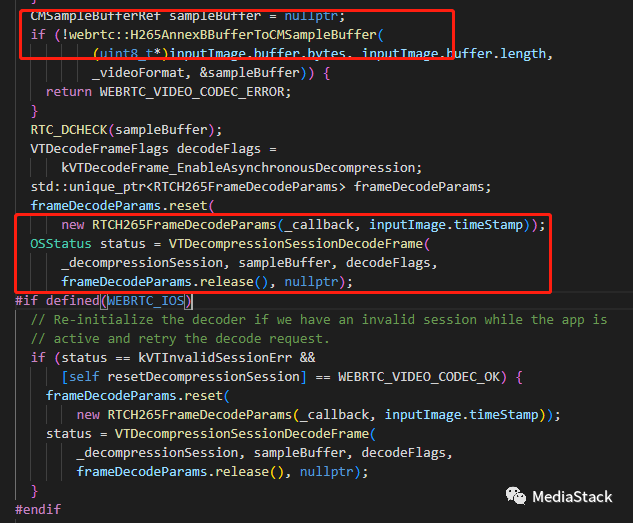

（2）decode

iOS VideoToolBox相关开发说明，可以参考https://devstreaming-cdn.apple.com/videos/wwdc/2014/513xxhfudagscto/513/513_direct_access_to_media_encoding_and_decoding.pdf?dl=1

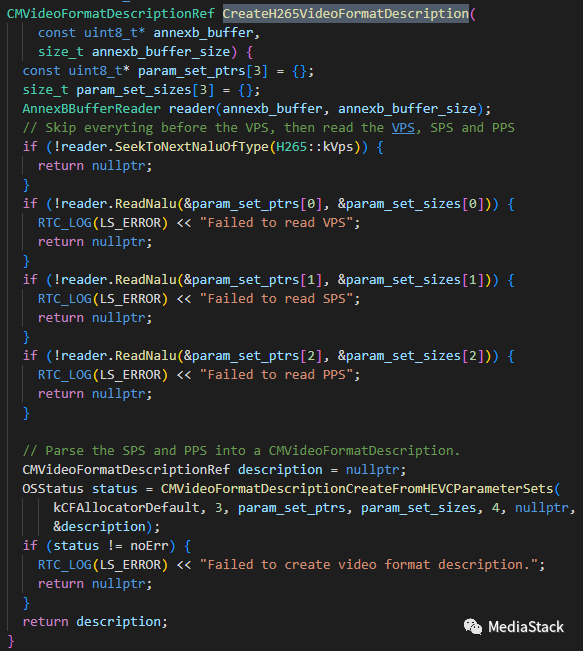

获取VPS，SPS，PPS相关数据，构建CMVideoFormatDescription相关数据；

（3）callback

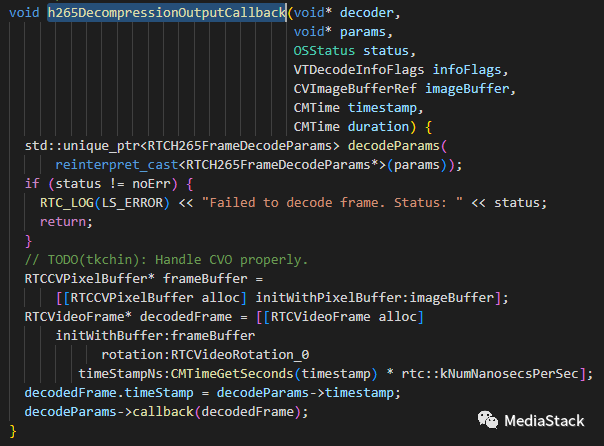

callback函数用于接收H265解码数据，并用于送到显示端进行渲染的。

补充2 Annexb和AVCC格式转换

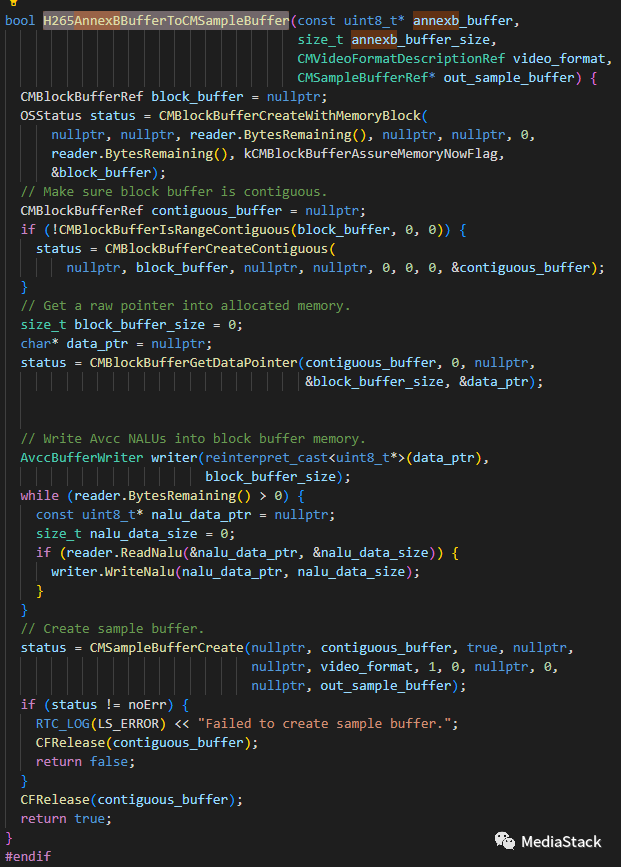

Android的硬解码接口MediaCodec只能接收Annex-B格式的H264数据，而iOS平台的VideoToolBox则相反，只支持AVCC格式。所以要进行一次转换，相关转换规则有大佬做了说明，可以参考https://www.jianshu.com/p/3192162ffda1

补充3 iOS编解码错误说明

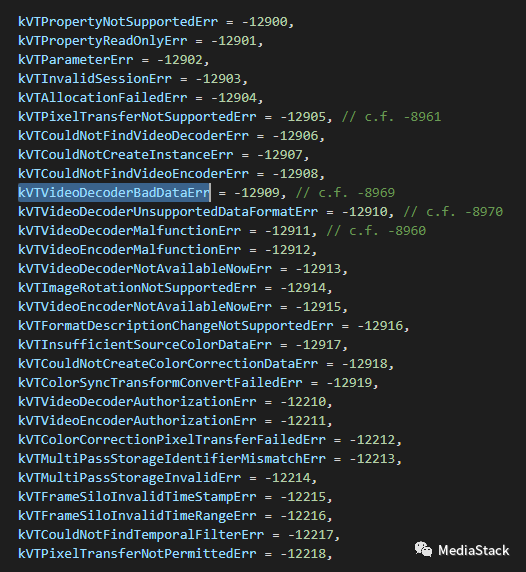

在调试iOS编解码过程碰到几个CallBack的错误，于是找了一下相关错误代码，常见的错误如下所示：

其中一个错误kVTVideoDecoderBadDataErr = -12909，该错误找了很多久，也查了很多资料，一直卡住2天，每天早出晚归，熬最深的夜，加最晚的班，我可怜的头发又少了好几根。RIP.

期间尝试各种办法验证确认：

（1）将所有数据包和数据类型打印；

（2）送解码前数据打印和保存；

（3）反复确认VPS，SPS，PPS数据内容；

（4）确认调用流程；

（5）查找githubdemo。

最后确认经过多次反复确认代码，验证裸流，比较大小之后，最后发现计算长度时候H265 NAL头计算错误，导致IDR帧无法正确解码，最后找到问题，一行代码解决问题。其实该问题在RFC7798中有说明，只是自己还是按照H264惯性思维处理，这也是基础知识不扎实的根本原因（不过回想一下好像本来也没有这块知识，惭愧，惭愧）。

题外话：排查问题过程很艰辛，最后一行代码处理完成，这是目前工作中很常见的，所以也是自己给新人，或者要入门音视频强调的一点：保持足够投入度，最好是兴趣驱动。《格局》一书中说：主动做事的收益，或许不会在一两天内显现出来但是长期坚持下来，主动做事的人，就能和其他人拉开距离。

扯远了，最后分享一下排查问题期间也查阅其他人调试过程发现的问题点，在此一起收集一下，方便后来者遇到问题可以快速查阅：

（1）比如，省流模式下解码失败

https://www.cnblogs.com/jiayayao/p/9575186.html

该文章提到一种思路：可以借鉴比较成熟的ijkplayer，对比流程和处理细节，查找得到解决办法。

（2）比如，解码器Session失效问题

https://blog.csdn.net/DittyChen/article/details/70843659

该文章中提到，如果VideoToolBox返回码是 kVTInvalidSessionErr = -12903，也就是说解码器Session异常或者失效了。可以在收到该返回码时调用ResetDecompressionSession操作完成重置，再进行切换时就会正常了。该部分优化已经同步了，防止切换异常；手动狗头，感谢大佬。

（3）比如，annexB与hvcc转换异常问题

https://github.com/bilibili/ijkplayer/issues/4141

该Issue中提到，ios硬解h265 NALU失败，看了代码发现在vtbformat_init中对265从annexB=>mp4转换时需要使用ff_isom_write_hvcc，而不能重用264的ff_isom_write_avcc。两者区别还是比较多的，有兴趣的翻阅一下FFMPEG代码自行补充。

参考文献：

（1）https://www.rfc-editor.org/rfc/pdfrfc/rfc6184.txt.pdf

（2）https://www.rfc-editor.org/rfc/pdfrfc/rfc7798.txt.pdf

（3）https://github.com/open-webrtc-toolkit/owt-deps-webrtc

（4）https://stackoverflow.com/questions/29525000/how-to-use-videotoolbox-to-decompress-h-264-video-stream/29543061#29543061

（5）https://stackoverflow.com/questions/66122770/videotoolbox-hevc-decoding-failing-for-ios14-on-device?rq=1

（6）https://www.cnblogs.com/jiayayao/p/9575186.html

（7）https://blog.csdn.net/DittyChen/article/details/70843659

（8）https://devstreaming-cdn.apple.com/videos/wwdc/2014/513xxhfudagscto/513/513_direct_access_to_media_encoding_and_decoding.pdf?dl=1

（9）https://www.cnblogs.com/jiayayao/p/9575186.html

（10）https://juejin.cn/post/6844904152150048775

（11）https://github.com/open-webrtc-toolkit/owt-client-native
