HarmonyOS 音视频之Lame MP3编码实现

MP3是一种广泛使用的音频压缩格式，以其高效的压缩算法和广泛的兼容性而闻名，是最为普及的音频格式之一，几乎所有的音频播放设备、移动设备、计算机和音频软件都支持 MP3 播放。这使得 MP3 成为事实上的标准格式，比起压缩性能兼容性才更是MP3 市场占有率的保障。

但是MP3是版权编码，一般手机厂商不包含MP3硬件编码器，只有MP3硬件解码器，市面上最常用的开源MP3软编码器是Lame，本文我们以Lame 为例，从跨平台编译到接入应用全流程基于Lame 事件MP3 软编码器。

编译Lame

一般三方开源的C/C++库有三种编译方式：

cmake
make
configure

不同构建脚本要配置不同变量，lame 是基于Configure 构建脚本的，通过./Configure -h查看配置参数。OpenHarmony 提供了一套交叉编译框架lycium，根据模版配置三方库信息后执行构建脚本即可。tpc_c_cplusplus 项目thirdparty中已经包含了 lame模块，我们直接编译即可。

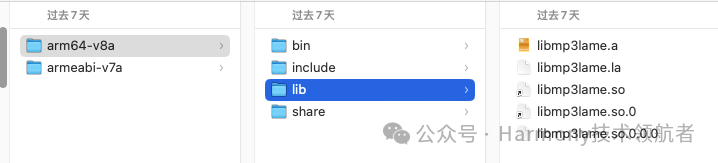

进入lycium目录下执行：./build.sh lame即可开始编译，编译完成后可以在lycium目录下看到user/lame目录，里面已经编译好对应的动态库。

在macos arm版本电脑中编译报错，在tpc_c_cplusplus/thirdparty/lame/lame-3.100/armeabi-v7a-build/build.log查看日志后：

1 error generated.
1 error generated.
1 error generated.
../../mpglib/dct64_i386.c:34:10: fatal error: 'config.h' file not found
#include <config.h>
         ^~~~~~~~~~
make[2]: *** [tabinit.lo] Error 1
make[2]: *** Waiting for unfinished jobs....
make[2]: *** [common.lo] Error 1
make[2]: *** [interface.lo] Error 1
make[2]: *** [decode_i386.lo] Error 1
make[2]: *** [layer1.lo] Error 1
1 error generated.
1 error generated.
make[2]: *** [layer2.lo] Error 1
make[2]: *** [dct64_i386.lo] Error 1
1 error generated.
make[2]: *** [layer3.lo] Error 1
make[1]: *** [all-recursive] Error 1
** [tabinit.lo] Error 1
make[2]: *** Waiting for unfinished jobs....
make[2]: *** [common.lo] Error 1
make[2]: *** [interface.lo] Error 1
make[2]: *** [decode_i386.lo] Error 1
make[2]: *** [layer1.lo] Error 1
1 error generated.
1 error generated.
make[2]: *** [layer2.lo] Error 1
make[2]: *** [dct64_i386.lo] Error 1
1 error generated.
make[2]: *** [layer3.lo] Error 1
make[1]: *** [all-recursive] Error 1
make: *** [all] Error 2
"build.log" 310L, 21047Bmake: *** [all] Error 2

生成config.h头文件失败，lame是基于Configure的，依赖的一些工具版本不匹配导致，更换Intel电脑后编译成功：

接入HarmonyOS 工程

接下来将编译好的lame动态库以预编译的方式接入到我们的工程中。

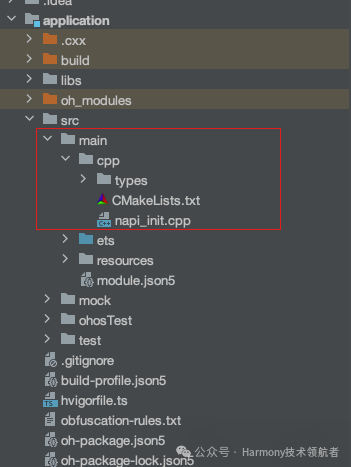

首先创建native c++工程：

在cpp目录下新建third_party/lame文件夹，将编译好的so和导出的头文件拷贝到该路径下：

接下来修改CMakeLists.txt，导入预编译好的lame动态库，添加链接：

add_library(lame SHARED IMPORTED)
set_target_properties(lame
    PROPERTIES
    IMPORTED_LOCATION ${CMAKE_CURRENT_SOURCE_DIR}/third_party/lame/libs/${OHOS_ARCH}/libmp3lame.so)

add_library(audio_engine SHARED napi_init.cpp)
target_link_libraries(audio_engine PUBLIC libace_napi.z.so lame)

要使用lame的头文件，还需要配置头文件搜索路径：

  include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include
                   ${NATIVERENDER_ROOT_PATH}/third_party/lame/include
                    )

接入到工程后就可以使用了。

录制MP3 音频文件

编码库接入完成后需要在C++侧封装接口供TS侧调用，这里我们提供三个最基础的接口：

创建编码器
对数据进行编码
关闭编码器

创建编码器

lame创建编码器后需要设置编码参数：

输入音频采样率
输入音频声道数
输出采样率
输出码率
输出质量

定义initLame方法，提供五个参数：

size_t argc = 5;
napi_value args[5] = {nullptr};
napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
int inSamplerate;
napi_get_value_int32(env, args[0], &inSamplerate);

int inChannel;
napi_get_value_int32(env, args[1], &inChannel);

int outSamplerate;
napi_get_value_int32(env, args[2], &outSamplerate);

int outBitrate;
napi_get_value_int32(env, args[3], &outBitrate);

int quality;
napi_get_value_int32(env, args[4], &quality);

接下来配置编码器：

lame = lame_init();
lame_set_in_samplerate(lame, inSamplerate);
lame_set_num_channels(lame, inChannel);//输入流的声道
lame_set_out_samplerate(lame, outSamplerate);
lame_set_brate(lame, outBitrate);
lame_set_quality(lame, quality);
lame_init_params(lame);

编码音频数据

lame编码函数原型如下：

/*
 * input pcm data, output (maybe) mp3 frames. * This routine handles all buffering, resampling and filtering for you. * * return code     number of bytes output in mp3buf. Can be 0 *                 -1:  mp3buf was too small *                 -2:  malloc() problem *                 -3:  lame_init_params() not called *                 -4:  psycho acoustic problems * * The required mp3buf_size can be computed from num_samples, * samplerate and encoding rate, but here is a worst case estimate: * * mp3buf_size in bytes = 1.25*num_samples + 7200 * * I think a tighter bound could be:  (mt, March 2000) * MPEG1: *    num_samples*(bitrate/8)/samplerate + 4*1152*(bitrate/8)/samplerate + 512 * MPEG2: *    num_samples*(bitrate/8)/samplerate + 4*576*(bitrate/8)/samplerate + 256 * * but test first if you use that! * * set mp3buf_size = 0 and LAME will not check if mp3buf_size is * large enough. * * NOTE: * if gfp->num_channels=2, but gfp->mode = 3 (mono), the L & R channels * will be averaged into the L channel before encoding only the L channel * This will overwrite the data in buffer_l[] and buffer_r[]. **/
int CDECL lame_encode_buffer (
        lame_global_flags*  gfp,           /* global context handle         */
        const short int     buffer_l [],   /* PCM data for left channel     */
        const short int     buffer_r [],   /* PCM data for right channel    */
        const int           nsamples,      /* number of samples per channel */
        unsigned char*      mp3buf,        /* pointer to encoded MP3 stream */
        const int           mp3buf_size ); /* number of valid octets in this
                                              stream                        */

需要传入左声道，右声道数据，以及每个声道采样个数、输出编码后数据buffer、输出编码后数据buffer大小。

NAPI 接口需要传入三个buffer：

static napi_value NAPI_Global_encodeLame(napi_env env, napi_callback_info info)
{
    size_t argc = 4;
    napi_value args[4] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);

    napi_typedarray_type type;// 数据类型
    napi_value left_input_buffer;
    size_t byte_offset;//数据偏移
    size_t length;//数据字节大小
    napi_get_typedarray_info(env, args[0], &type, &length, NULL, &left_input_buffer, &byte_offset);
        void* leftBuffer;
size_t leftLength;
napi_get_arraybuffer_info(env, left_input_buffer, &leftBuffer, &leftLength);

napi_value right_input_buffer;
    napi_get_typedarray_info(env, args[1], &type, &length, NULL, &right_input_buffer, &byte_offset);
    void* rightBuffer;
size_t rightLength;
napi_get_arraybuffer_info(env, right_input_buffer, &rightBuffer, &rightLength);

int samples;
    napi_get_value_int32(env, args[2], &samples);
    napi_value mp3_output_buffer;
    napi_get_typedarray_info(env, args[3], &type, &length, NULL, &mp3_output_buffer, &byte_offset);
    void* mp3Buffer;
size_t mp3Length;
napi_get_arraybuffer_info(env, mp3_output_buffer, &mp3Buffer, &mp3Length);

int result = lame_encode_buffer(lame, (short int*)leftBuffer, (short int*)rightBuffer,
          samples, (unsigned char*)mp3Buffer, mp3Length);
napi_value result_value;
    napi_create_int32(env, result,&result_value);
    return result_value;

}

主要用到napi_get_typedarray_info和napi_get_arraybuffer_info方法：

Native C++ 侧接受传入的 ArkTS Array，通过 napi_get_typedarray_info 将获取到的数据传入数组 typedarray 生成 input_buffer ，然后通过 napi_get_arraybuffer_info 获取数组数据。
ArkTS 侧接收 Native C++ 侧返回的 Array，通过 napi_create_arraybuffer 创建一个 arraybuffer 数组，根据创建的 arraybuffer 通过 napi_create_typedarray 创建一个 typedarray 并将 arraybuffer 存入 output_array，然后给 arraybuffer 赋值，最后返回 output_array。

关闭编码器

调用lame_close 关闭编码器，关闭前需要lame_encode_flush 方法将编码器中缓存的数据获取出来保证数据的完整性：

static napi_value NAPI_Global_flushLame(napi_env env, napi_callback_info info)
{
    size_t argc = 1;
    napi_value args[1] = {nullptr};
    napi_get_cb_info(env, info, &argc, args, nullptr, nullptr);
    napi_typedarray_type type;// 数据类型
    napi_value output_buffer;
    size_t byte_offset;//数据偏移
    size_t length;//数据字节大小
    napi_get_typedarray_info(env, args[0], &type, &length, NULL, &output_buffer, &byte_offset);
        void* outBuffer;
size_t outLength;
napi_get_arraybuffer_info(env, output_buffer, &outBuffer, &outLength);
int result = lame_encode_flush(lame, (unsigned char *)outBuffer, outLength);
    napi_value result_value;
    napi_create_int32(env, result,&result_value);
    return result_value;
}

遇到问题

链接mp3lame库后调用native 方法报错：Cannot read property encodeLame of undefined，原因是编译出的mp3lame.so包含版本，直接去掉版本号拷贝到工程出现该问题，保留版本号的最高位后问题解决；
线程问题，编码是耗时操作，需要在独立线程中处理，在C++侧创建线程和缓存来交互。

总结

Android、iOS手机由于版权问题没有直接提供MP3 硬件解码器，在录制MP3 时都是采用Lame三方库。本文介绍了HarmonyOS 下实现MP3 软件编码的全流程：从三方库编译到集成进工程封装调用，虽然HarmonyOS 提供了MP3 的硬件编码方式，但是本文以Lame 为例提供了集成三方C++ 库的最佳实践。
