HarmonyOS 音视频之音频采集实战

RTC观主 • 来源：Harmony技术领航者 • • 实时音视频

背景

应用开发过程中很多场景都有音频采集需求，比如聊天功能的发送语音功能，实时语音转文本功能，实时语音通话，实时视频通话等。在Android和iOS端，系统提供了两种形式：

  • 实时音频流采集
  • 音频文件录制

系统还提供了不同形式的API，比如Android：

  • AudioRecorder Java接口
  • MediaRecorder Java接口
  • OpenSLES C++接口
  • AAudio C++接口

在鸿蒙化适配的过程中也有音频采集的需求，本文我们一步一步实现音频采集功能。

音频录制接口介绍

HarmonyOS 提供了TS与C++两种音频采集接口：

  • AudioCapture
  • OHAudio

分别介绍这两种语言的API。

AudioCapture

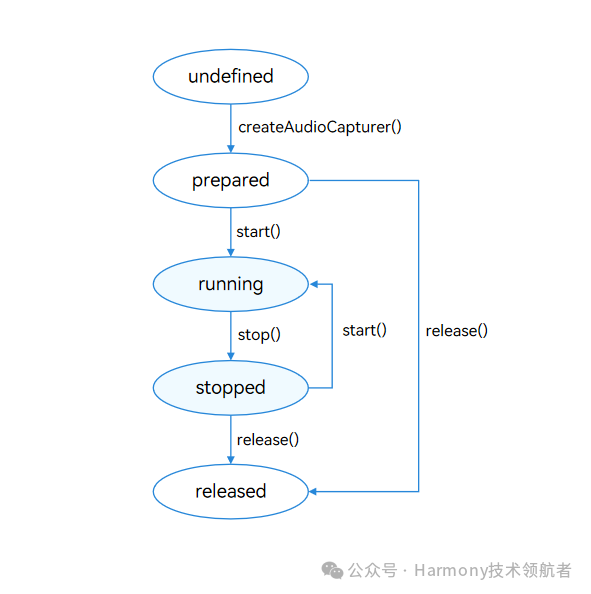

使用AudioCapturer录制音频涉及到AudioCapturer实例的创建、音频采集参数的配置、采集的开始与停止、资源的释放等，下面官方给出的状态示意图将方法和状态切换标记的很清晰：

HarmonyOS 音视频之音频采集实战

createAudioCapture

创建capture主要涉及到参数配置：

 import { audio } from '@kit.AudioKit';

 let audioStreamInfo: audio.AudioStreamInfo = {
   samplingRate: audio.AudioSamplingRate.SAMPLE_RATE_48000, // 采样率
   channels: audio.AudioChannel.CHANNEL_2, // 通道
   sampleFormat: audio.AudioSampleFormat.SAMPLE_FORMAT_S16LE, // 采样格式
   encodingType: audio.AudioEncodingType.ENCODING_TYPE_RAW // 编码格式
 };

 let audioCapturerInfo: audio.AudioCapturerInfo = {
   source: audio.SourceType.SOURCE_TYPE_MIC,
   capturerFlags: 0
 };

 let audioCapturerOptions: audio.AudioCapturerOptions = {
   streamInfo: audioStreamInfo,
   capturerInfo: audioCapturerInfo
 };

 audio.createAudioCapturer(audioCapturerOptions, (err, data) => {
   if (err) {
   } else {
     let audioCapturer = data;
   }
 });

参数包含两大块：

  • AudioStreamInfo：音频格式配置信息
    • samplingRate：采样率
    • channels：声道数
    • sampleFormat：采样格式
    • encodingType：音频编码类型，目前只支持PCM的ENCODING_TYPE_RAW配置
  • AudioCapturerInfo：采集配置信息
    • SOURCE_TYPE_INVALID：无效的音频源
    • SOURCE_TYPE_MIC：Mic音频源
    • SOURCE_TYPE_VOICE_RECOGNITION：语音识别源
    • SOURCE_TYPE_PLAYBACK_CAPTURE：播放音频流（内录）录制音频源
    • SOURCE_TYPE_VOICE_COMMUNICATION：语音通话场景的音频源
    • SOURCE_TYPE_VOICE_MESSAGE：短语音消息的音频源
    • source：音源类型，包含：
    • capturerFlags：音频采集器标志，0代表音频采集器

on(‘readData’)

on(‘readData’)方法用来订阅监听音频数据读入回调：

let readDataCallback = (buffer: ArrayBuffer) => {
    //处理音频流
}
audioCapturer.on('readData', readDataCallback);

start

start方法用来开始录制：

 import { BusinessError } from '@kit.BasicServicesKit';
 audioCapturer.start((err: BusinessError) => {
   if (err) {

   } else {

   }
 });

stop

stop用来停止录制：

 import { BusinessError } from '@kit.BasicServicesKit';
 audioCapturer.stop((err: BusinessError) => {
   if (err) {
   } else {
   }
 });

release

release销毁实例，释放资源

 import { BusinessError } from '@kit.BasicServicesKit';
 audioCapturer.release((err: BusinessError) => {
   if (err) {
   } else {
   }
 });

OHAudio

OHAudio是系统在API version 10中引入的一套C API，此API在设计上实现归一，同时支持普通音频通路和低时延通路。仅支持PCM格式，适用于依赖Native层实现音频输入功能的场景。很多音频编码库都是C/C++实现的，在迁移到鸿蒙平台后，采集侧也使用OHAudio C++接口，可以减少数据在TS层与C++层传递的消耗，提高效率。

OHAudio依赖libohaudio.so动态库，通过引入<native_audiostreambuilder.h>和<native_audiocapturer.h)>头文件，使用音频录制相关API。

创建构造器

OH_AudioStreamBuilder* builder;
OH_AudioStreamBuilder_Create(&builder, AUDIOSTREAM_TYPE_CAPTURER);

配置音频流参数

可参考如下示例：

// 设置音频采样率
OH_AudioStreamBuilder_SetSamplingRate(builder, 48000);
// 设置音频声道
OH_AudioStreamBuilder_SetChannelCount(builder, 2);
// 设置音频采样格式
OH_AudioStreamBuilder_SetSampleFormat(builder, AUDIOSTREAM_SAMPLE_S16LE);
// 设置音频流的编码类型
OH_AudioStreamBuilder_SetEncodingType(builder, AUDIOSTREAM_ENCODING_TYPE_RAW);
// 设置输入音频流的工作场景
OH_AudioStreamBuilder_SetCapturerInfo(builder, AUDIOSTREAM_SOURCE_TYPE_MIC);

参数作用于AudioCapture类似。

设置音频回调函数

// 自定义写入数据函数
int32_t MyOnReadData(
    OH_AudioCapturer* capturer,
    void* userData,
    void* buffer,
    int32_t length)
{
    // 从buffer中取出length长度的录音数据
    return 0;
}
// 自定义音频流事件函数
int32_t MyOnStreamEvent(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioStream_Event event)
{
    // 根据event表示的音频流事件信息，更新播放器状态和界面
    return 0;
}
// 自定义音频中断事件函数
int32_t MyOnInterruptEvent(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioInterrupt_ForceType type,
    OH_AudioInterrupt_Hint hint)
{
    // 根据type和hint表示的音频中断信息，更新录制器状态和界面
    return 0;
}
// 自定义异常回调函数
int32_t MyOnError(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioStream_Result error)
{
    // 根据error表示的音频异常信息，做出相应的处理
    return 0;
}

OH_AudioCapturer_Callbacks callbacks;
// 配置回调函数
callbacks.OH_AudioCapturer_OnReadData = MyOnReadData;
callbacks.OH_AudioCapturer_OnStreamEvent = MyOnStreamEvent;
callbacks.OH_AudioCapturer_OnInterruptEvent = MyOnInterruptEvent;
callbacks.OH_AudioCapturer_OnError = MyOnError;

// 设置音频输入流的回调
OH_AudioStreamBuilder_SetCapturerCallback(builder, callbacks, nullptr);

通过OH_AudioStreamBuilder_SetCapturerCallback函数配置回调函数。

构造录制音频流

OH_AudioCapturer* audioCapturer;
OH_AudioStreamBuilder_GenerateCapturer(builder, &audioCapturer);

使用音频流

  • OH_AudioStream_Result OH_AudioCapturer_Start(OH_AudioCapturer* capturer)：开始录制
  • OH_AudioStream_Result OH_AudioCapturer_Pause(OH_AudioCapturer* capturer)：暂停录制
  • OH_AudioStream_Result OH_AudioCapturer_Stop(OH_AudioCapturer* capturer)：停止录制
  • OH_AudioStream_Result OH_AudioCapturer_Flush(OH_AudioCapturer* capturer)：释放缓存数据
  • OH_AudioStream_Result OH_AudioCapturer_Release(OH_AudioCapturer* capturer)：释放录制实例

释放构造器

OH_AudioStreamBuilder_Destroy(builder);

音频录制最佳实践

我们以录制MP3为例来实现音频采集的全流程实践。

权限申请

音频采集需要动态申请权限，现在module.json5中声明权限：

"requestPermissions": [
  {
    "name": "ohos.permission.MICROPHONE",
    "reason": "$string:reason",
    "usedScene": {
      "abilities": [
        "FormAbility"
      ],
      "when": "inuse"
    }
  }
],

动态申请权限：

function reqPermissionsFromUser(permissions: Array<Permissions>, context: common.UIAbilityContext): void {
  let atManager: abilityAccessCtrl.AtManager = abilityAccessCtrl.createAtManager();
  // requestPermissionsFromUser会判断权限的授权状态来决定是否唤起弹窗
  atManager.requestPermissionsFromUser(context, permissions).then((data) => {
    let grantStatus: Array<number> = data.authResults;
    let length: number = grantStatus.length;
    for (let i = 0; i < length; i++) {
      if (grantStatus[i] === 0) {
        // 用户授权，可以继续访问目标操作
      } else {
        // 用户拒绝授权，提示用户必须授权才能访问当前页面的功能，并引导用户到系统设置中打开相应的权限
        return;
      }
    }    // 授权成功
  }).catch((err: BusinessError) => {
    console.error(`Failed to request permissions from user. Code is ${err.code}, message is ${err.message}`);
  })
}

在aboutToAppera中调用申请权限方法，在授权成功后启动录音

  const context: common.UIAbilityContext = getContext(this) as common.UIAbilityContext;
  reqPermissionsFromUser(permissions, context);
}

配置C++项目

创建C++模块后，配置ohaudio动态库依赖：

cmake_minimum_required(VERSION 3.5.0)
project(audiorecorderdemo)

set(NATIVERENDER_ROOT_PATH ${CMAKE_CURRENT_SOURCE_DIR})

if(DEFINED PACKAGE_FIND_FILE)
    include(${PACKAGE_FIND_FILE})
endif()

include_directories(${NATIVERENDER_ROOT_PATH}
                    ${NATIVERENDER_ROOT_PATH}/include)

add_library(capture SHARED napi_init.cpp)
target_link_libraries(capture PUBLIC libace_napi.z.so)
target_link_libraries(capture PUBLIC libohaudio.so)

配置napi方法：

static napi_value start(napi_env env, napi_callback_info info)
{


    return nullptr;

}
static napi_value stop(napi_env env, napi_callback_info info)
{


    return nullptr;

}
EXTERN_C_START
static napi_value Init(napi_env env, napi_value exports)
{
    napi_property_descriptor desc[] = {
        { "start", nullptr, start, nullptr, nullptr, nullptr, napi_default, nullptr },
        { "stop", nullptr, stop, nullptr, nullptr, nullptr, napi_default, nullptr }
    };
    napi_define_properties(env, exports, sizeof(desc) / sizeof(desc[0]), desc);
    return exports;
}

实现启动录制

// 自定义写入数据函数
int32_t MyOnReadData(
    OH_AudioCapturer* capturer,
    void* userData,
    void* buffer,
    int32_t length)
{
    //TODO 从buffer中取出length长度的录音数据
    return 0;
}
// 自定义音频流事件函数
int32_t MyOnStreamEvent(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioStream_Event event)
{
    //TODO 根据event表示的音频流事件信息，更新播放器状态和界面
    return 0;
}
// 自定义音频中断事件函数
int32_t MyOnInterruptEvent(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioInterrupt_ForceType type,
    OH_AudioInterrupt_Hint hint)
{
    //TODO 根据type和hint表示的音频中断信息，更新录制器状态和界面
    return 0;
}
// 自定义异常回调函数
int32_t MyOnError(
    OH_AudioCapturer* capturer,
    void* userData,
    OH_AudioStream_Result error)
{
    //TODO 根据error表示的音频异常信息，做出相应的处理
    return 0;
}
static napi_value start(napi_env env, napi_callback_info info)
{
    OH_AudioStreamBuilder* builder;
    OH_AudioStreamBuilder_Create(&builder, AUDIOSTREAM_TYPE_CAPTURER);
    // 设置音频采样率
    OH_AudioStreamBuilder_SetSamplingRate(builder, 48000);
    // 设置音频声道
    OH_AudioStreamBuilder_SetChannelCount(builder, 2);
    // 设置音频采样格式
    OH_AudioStreamBuilder_SetSampleFormat(builder, AUDIOSTREAM_SAMPLE_S16LE);
    // 设置音频流的编码类型
    OH_AudioStreamBuilder_SetEncodingType(builder, AUDIOSTREAM_ENCODING_TYPE_RAW);
    // 设置输入音频流的工作场景
    OH_AudioStreamBuilder_SetCapturerInfo(builder, AUDIOSTREAM_SOURCE_TYPE_MIC);

OH_AudioCapturer_Callbacks callbacks;
    // 配置回调函数
    callbacks.OH_AudioCapturer_OnReadData = MyOnReadData;
    callbacks.OH_AudioCapturer_OnStreamEvent = MyOnStreamEvent;
    callbacks.OH_AudioCapturer_OnInterruptEvent = MyOnInterruptEvent;
    callbacks.OH_AudioCapturer_OnError = MyOnError;
    // 设置音频输入流的回调
    OH_AudioStreamBuilder_SetCapturerCallback(builder, callbacks, nullptr);
    OH_AudioCapturer* audioCapturer;
    OH_AudioStreamBuilder_GenerateCapturer(builder, &audioCapturer);
    return nullptr;
}

最佳实践一：

为了避免不可预期的行为，在设置音频回调函数时，请确保OH_AudioCapturer_Callbacks的每一个回调都被自定义的回调方法或空指针初始化，比如：

OH_AudioCapturer_Callbacks callbacks;

// 配置回调函数，如果需要监听，则赋值
callbacks.OH_AudioCapturer_OnReadData = MyOnReadData;
callbacks.OH_AudioCapturer_OnInterruptEvent = MyOnInterruptEvent;

// （必选）如果不需要监听，使用空指针初始化
callbacks.OH_AudioCapturer_OnStreamEvent = nullptr;
callbacks.OH_AudioCapturer_OnError = nullptr;

最佳实践二：

对于支持低延时模式的设备，对于延时要求比较高的场景(比如语音通话）可以使用低时延模式创建音频录制构造器，获得更高质量的音频体验：

OH_AudioStream_LatencyMode latencyMode = AUDIOSTREAM_LATENCY_MODE_FAST;
OH_AudioStreamBuilder_SetLatencyMode(builder, latencyMode);

音频文件处理

在音频回调中我们对音频数据就行处理，可以交给ASR也可以直接写入文件，下一篇我们实现编码成mp3并写入文件的实践。

停止播放销毁实例

OH_AudioCapturer_Stop(builder, &audioCapturer);
OH_AudioStreamBuilder_Destroy(builder);

总结

本文介绍了HarmonyOS 提供的两种音频采集方式：TS层的AudioCapture和C++层的OHAudio，并以OHAudio接口实现了实时音频采集功能。
