音视频技术的一个主要用途是直播,包括电视直播、电脑直播、手机直播等等,甚至在线课堂、在线问诊、安防监控等应用都属于直播系统的范畴。由于直播系统不仅涉及到音视频数据的编解码,还涉及到音视频数据的实时传输,因此直播领域采用的网络技术标准比较高,实现起来也比一般的WEB系统复杂。
一、直播系统的概念结构

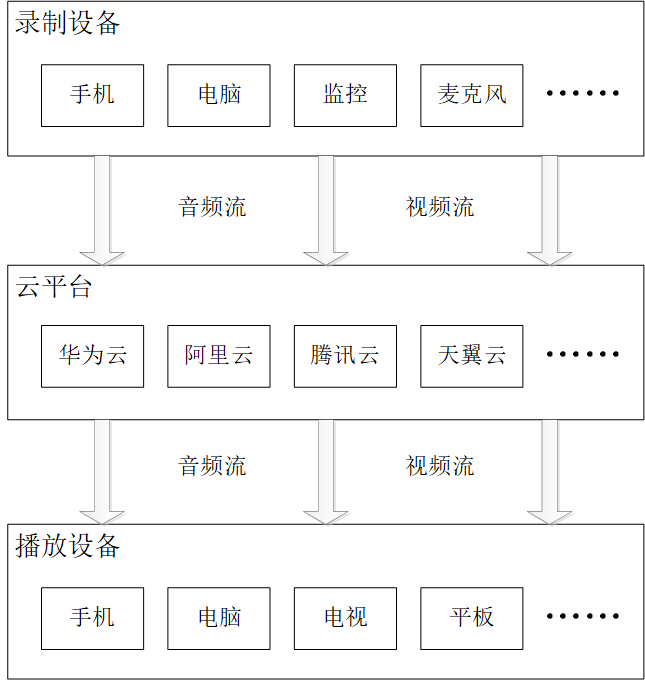

如果仅仅从用户的角度来看,直播系统无非是直播的来源方和直播的观看方。来源方支起三脚架,打开补光灯,调好手机摄像头,一顿操作之后就卿卿我我地开始直播了。观看方打开直播APP,蹭蹭蹭进了直播间,一会儿捏脸蛋,一会儿刷火箭,玩得不亦乐乎。对于一般开发者来说,直播的来源方和直播的观看方之间,还要加上一层用于中转音视频数据的云平台。那么在硬件层面,就构成了直播系统的概念结构,如下图所示。
![从0开始搭建直播系统的开源软件架构](https://www.nxrte.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
可是这个概念结构太笼统了,因为什么软件都没体现,天晓得要怎么实施呀。对于音视频开发者来说,要提供直播系统的软件架构图,才算有指导意义。纵览网络上的直播系统架构文章,很多属于洋洋洒洒的长篇大论,给出的直播系统架构图百转千折,看起来足够专业足够高大上。然而这种直播大全的内容过于丰富,面对巍峨高山一般的直播架构,普通开发者往往望洋兴叹,不得其门而入。
也有的公司贴心提供了专门的音视频直播SDK,只需开发者在代码中调用SDK提供的API,寥寥数行即可实现直播录制和直播观看的功能。不过这种SDK既存在收费使用的可能性,也难以对业务需求做深入定制,毕竟不像开源软件那般自由,当真是鱼与熊掌不可兼得呀。
二、直播系统的软件架构

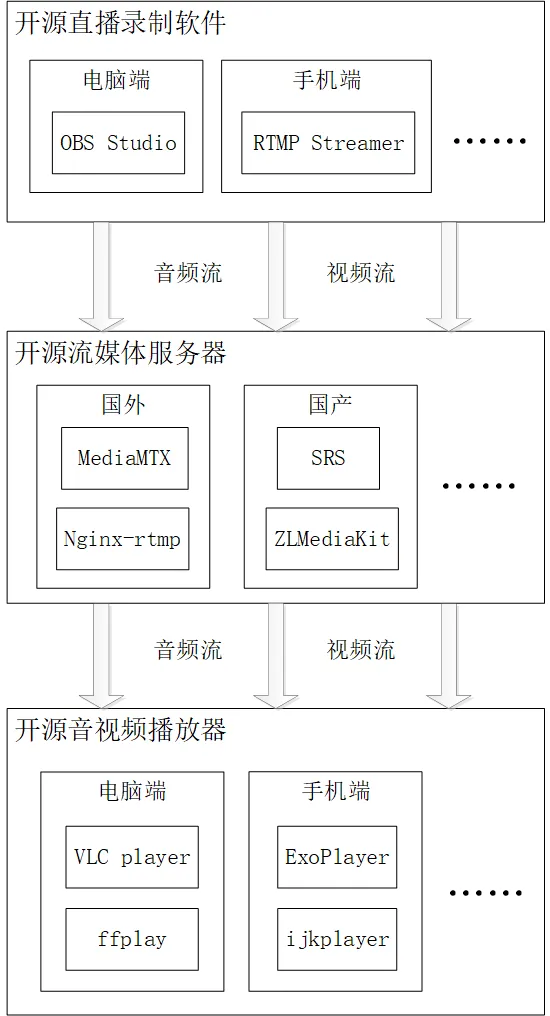

有鉴于此,博主经过多年的苦心钻研,摸索出了一套全部采用开源软件的直播系统软件架构,废话不多说先看这幅直播系统的软件架构图。
![从0开始搭建直播系统的开源软件架构](https://www.nxrte.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
上面这个直播系统软件架构图依然分成了三个层次,分别说明如下:
1、开源直播录制软件
开源的直播录制软件主要有两种,一种是电脑端的直播录制软件,以OBS Studio、Streamlabs为代表;另一种是手机端的直播录制软件,以RTMP Streamer、SRT Streamer为代表。
OBS Studio是一个开源的直播录制软件,基于QT+FFmpeg编码,它广泛用于视频录制、实时直播等领域。OBS不但开源,而且跨平台,兼容Windows、Mac OS、Linux等操作系统。
RTMP Streamer是一个安卓手机端的开源RTMP直播推流框架,可用于RTMP直播和RTSP直播,其升级版还支持SRT直播(腾讯视频云就采用SRT协议)。RTMP Streamer支持的视频编码包括H264、H265、AV1等等,支持的音频编码包括AAC、G711、OPUS等等。
SRT Streamer是一个安卓手机端的开源SRT协议直播推流框架,可用于RTMP直播和SRT直播。SRT Streamer支持的视频编码包括H264、H265等等,支持的音频编码包括AAC、OPUS等等。
2、开源流媒体服务器
开源的流媒体服务器主要有两种,一种是国外的开源流媒体服务器,以MediaMTX和nginx-rtmp为代表;另一种是国产的开源流媒体服务器,以SRS和ZLMediaKit为代表。
MediaMTX是个开源的轻量级流媒体服务器,它的安装过程参见《FFmpeg开发实战:从零基础到短视频上线》一书的“10.2.2 FFmpeg向网络推流”,使用说明详见之前的文章《详解MediaMTX的推拉流》。
nginx-rtmp是开源WEB服务器Nginx可增强的第三方rtmp模块,可以提供简单的rtmp流媒体服务器功能。Nginx默认没开启rtmp模块,需要在编译nginx时添加rtmp模块,还要修改配置文件才能开启rtmp。
SRS是一款国产的开源实时视频服务器,支持RTMP、WebRTC、HLS、HTTP-FLV、SRT等流媒体协议。SRS与FFmpeg、OBS、VLC、WebRTC等客户端配合使用,提供音视频流的接收和分发的能力,还支持各种音视频协议转换。
ZLMediaKit是一款国产的开源流媒体服务器,它基于C++11开发,支持多种流媒体协议(RTSP/RTMP/HLS/HTTP-FLV/SRT/WebRTC等),支持的音视频编码标准包括H265、H264、AAC、G711、OPUS等。
以上的几种流媒体服务器中,MediaMTX可在Windows系统部署,而nginx-rtmp、SRS、ZLMediaKit均需在Linux系统部署,部署的云平台厂商可选择华为云、阿里云、腾讯云等等。
3、开源音视频播放器
开源音视频播放器主要有两种,一种是电脑端的播放软件,以ffplay和VLC media player为代表;另一种是手机端的播放软件,以ExoPlayer和ijkplayer为代表。
ffplay是FFmpeg自带的播放器程序,可在命令行直接播放音视频文件。在播放音频时,ffplay不仅会让扬声器放出声音,还会在屏幕展示该音频的波形画面。在播放视频时,ffplay会在屏幕展示连续的视频画面,就像看电影看电视那样。有关ffplay的详细用法参见《FFmpeg开发实战:从零基础到短视频上线》一书的“1.4.1 可执行程序”。
VLC media player是一款跨平台的音视频播放器,它不但开源,还兼容多语言,且与FFmpeg深度融合,几乎支持所有的音视频格式。除了常见的音视频文件,VLC media player还能播放RTMP、RTSP等网络串流。有关VLC media player的源码下载、安装过程和使用说明详见《FFmpeg开发实战:从零基础到短视频上线》一书的“3.4.1 通用音视频播放器”。
ExoPlayer是Android官方在Jetpack库中搭载的新型播放器,它的音视频内核依赖于原生的MediaCodec接口,不但能够播放MediaPlayer所支持的任意格式的视频,而且支持包括DASH、HLS、RTMP在内的视频直播协议。有关ExoPlayer的详细用法参见《Android Studio开发实战:从零基础到App上线(第3版)》一书的“14.3.3 新型播放器ExoPlayer”。
ijkplayer是哔哩哔哩公司开发的基于ffplay的手机端开源播放器,它支持rtmp、rtsp、http等流媒体协议的视频直播,还具备B站特有的应用弹幕功能。ijkplayer的源码托管地址在https://github.com/bilibili/ijkplayer,可以在App工程中导入它的依赖包,如下所示。
# 必要的依赖包
implementation 'tv.danmaku.ijk.media:ijkplayer-java:0.8.8'
implementation 'tv.danmaku.ijk.media:ijkplayer-armv7a:0.8.8'
# 可选的依赖包(其他指令集)
implementation 'tv.danmaku.ijk.media:ijkplayer-armv5:0.8.8'
implementation 'tv.danmaku.ijk.media:ijkplayer-arm64:0.8.8'
implementation 'tv.danmaku.ijk.media:ijkplayer-x86:0.8.8'
implementation 'tv.danmaku.ijk.media:ijkplayer-x86_64:0.8.8'
# 可选的实验的ExoPlayer依赖包
implementation 'tv.danmaku.ijk.media:ijkplayer-exo:0.8.8'
不过ijkplayer基于FFmpeg 3.4编写,已经很久没有更新了,支持的Android平台仅限于API 9~23,支持的iOS平台仅限于iOS 7.0~10.2.x。
综合以上的开源直播录制软件、开源流媒体服务器和开源音视频播放器,即可搭建完整的直播系统,该系统的效果图详见之前的文章《利用RTMP协议构建电脑与手机的直播Demo》和《利用SRT协议构建手机APP的直播Demo》。更多详细的FFmpeg开发知识参见《FFmpeg开发实战:从零基础到短视频上线》一书。
作者:老欧android
来源:老欧说安卓
