背景介绍

最近收到一个典型的问题，感觉比较通用，在此和大家分享一下。

最近，团队负责为客户开发一个需求：将我们的多媒体框架适配到一个新的平台上。这项任务本身没有啥难度，就按照SOP，经历了需求分析和详细设计阶段后，将任务交付给团队的其他成员进行实现和验证。最终，小伙伴完成了开发工作并将产品交付给客户进行验收。

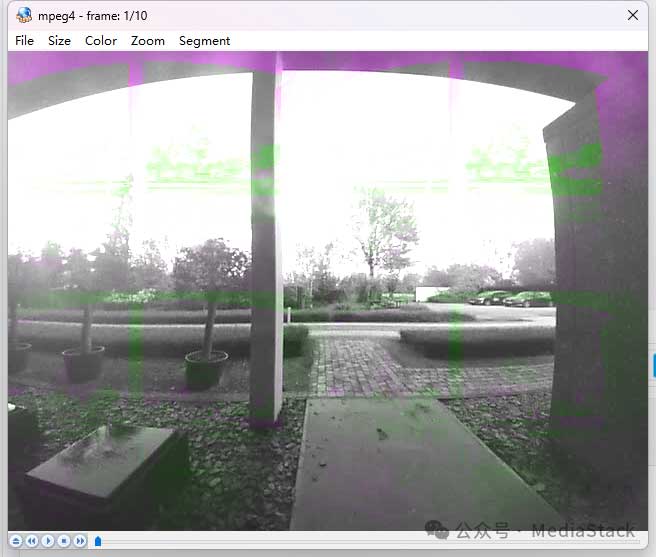

但是客户在实际使用过程中发现会出现花屏现象，大概情况如下：

问题分析

小伙伴自己在排查问题时花了很长时间，却始终无法找到出现问题的原因。因此，他向我寻求帮助询问：“这个问题是由什么导致的”。

做多媒体时间比较久之后，长期解决问题的经验让自己一眼就发现了问题所在：这是由于YUV图像格式转换引起的。原来新平台RAW转YUV时候用的YUV420P格式，而在渲染时候却用的是YUV420SP格式，这两个格式存储格式略有差别。于是向小伙伴解释了问题原因，他自己进行了修复工作，随后进行了版本迭代。

解决方案

最后小伙伴讲转换的图像在渲染之前坐了如下转换，然后按照YUV420SP格式进行渲染即可：


void convertYUV420PtoYUV420SP(const unsigned char* yuv420p,

    unsigned char* yuv420sp, int width, int height) {



    int frameSize = width * height;

    int uvSize = frameSize / 4;

    // Copy Y component as is

    memcpy(yuv420sp, yuv420p, frameSize);

    // Deinterleave U and V components

    for (int i = 0; i < uvSize; i++) {

        yuv420sp[frameSize + i] = yuv420p[frameSize + i * 2];

        yuv420sp[frameSize + uvSize + i] = yuv420p[frameSize + i * 2 + 1];

    }

}

补充说明

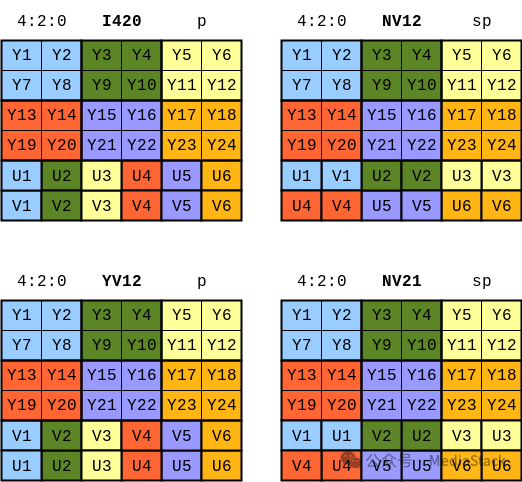

YUV（亮度-色度-饱和度）模型是一种用于描述颜色的方式，其中亮度（Y分量）表示图像的亮度信息，而色度（UV分量）表示颜色信息。在视频处理中，常用的YUV格式包括YUY2、YUYV、YVYU、UYVY、AYUV、Y41P、Y411、Y211、IF09、IYUV、YV12、YVU9、YUV411以及YUV420等。

其中，YUV420是一种常见的格式，它包括YUV420P和YUV420SP两种变体。在YUV420P中，色度信息（UV）被平面存储，即每个像素点对应一个UV对，而在YUV420SP中，色度信息被交错存储，即UV分量被压缩并交错存储，以节省空间。这种编码方式在视频压缩中被广泛应用，可以有效减少数据量而保持图像质量。

关于yuv的详细介绍，建议看看极客时间中声网视频专家李江老师的课程，覆盖了所有的RGB，YUV相关介绍，通俗易懂，图文并茂，值得推荐。

关于YUV的工具，推荐YUVPlayer，如下链接可以下载：

https://github.com/Tee0125/yuvplayer

参考资料

（1）https://github.com/byhook/ffmpeg4android/blob/master/readme/%E5%9B%BE%E8%A7%A3YU12%E3%80%81I420%E3%80%81YV12%E3%80%81NV12%E3%80%81NV21%E3%80%81YUV420P%E3%80%81YUV420SP%E3%80%81YUV422P%E3%80%81YUV444P%E7%9A%84%E5%8C%BA%E5%88%AB.md

（2）https://gist.github.com/Jim-Bar/3cbba684a71d1a9d468a6711a6eddbeb

（3）https://time.geekbang.org/column/article/449795

（4）https://github.com/Tee0125/yuvplayer

作者：我是一枚爱跑步的程序猿，维护公众号和知乎专栏《MediaStack》，有兴趣可以关注，一起学习音视频知识，时不时分享实战经验。
