如何实现自定义视频渲染 | 实时音视频SDK功能系列

什么是自定义视频渲染

自定义视频渲染指的是 SDK 向外部提供本地预览及远端拉流的视频帧数据，供用户自行渲染。

当开发者业务中出现以下情况时，推荐使用即构实时音视频SDK 的自定义视频渲染功能：

App 使用了跨平台界面框架（例如 Qt 需要有复杂层级关系的界面以实现高体验的交互）或游戏引擎（例如 Unity3D、Cocos2d-x 等）。
App 需要获取 SDK 采集或拉流的视频帧数据进行特殊处理。

自定义视频渲染示例源码下载

请参考下载示例源码获取源码。

相关源码请查看 “/ZegoExpressExample/AdvancedVideoProcessing/src/main/java/im/zego/customrender” 目录下的文件。

自定义视频渲染前提条件

在实现自定义视频渲染功能之前，请确保：

已在项目中集成 ZEGO Express SDK，实现基本的实时音视频功能，详情请参考快速开始 – 集成和快速开始 – 实现视频通话。
已在 ZEGO 控制台创建项目，并申请有效的 AppID 和 AppSign，详情请参考控制台 – 项目管理中的“项目信息”。

自定义视频渲染使用步骤

自定义视频渲染的使用流程如下：

1）设置自定义视频渲染配置。
2）创建 ZegoExpressEngine 引擎。
3）设置自定义视频渲染器对象并实现回调方法。
4）登录房间后推/拉流，收到自定义视频渲染视频帧数据回调。

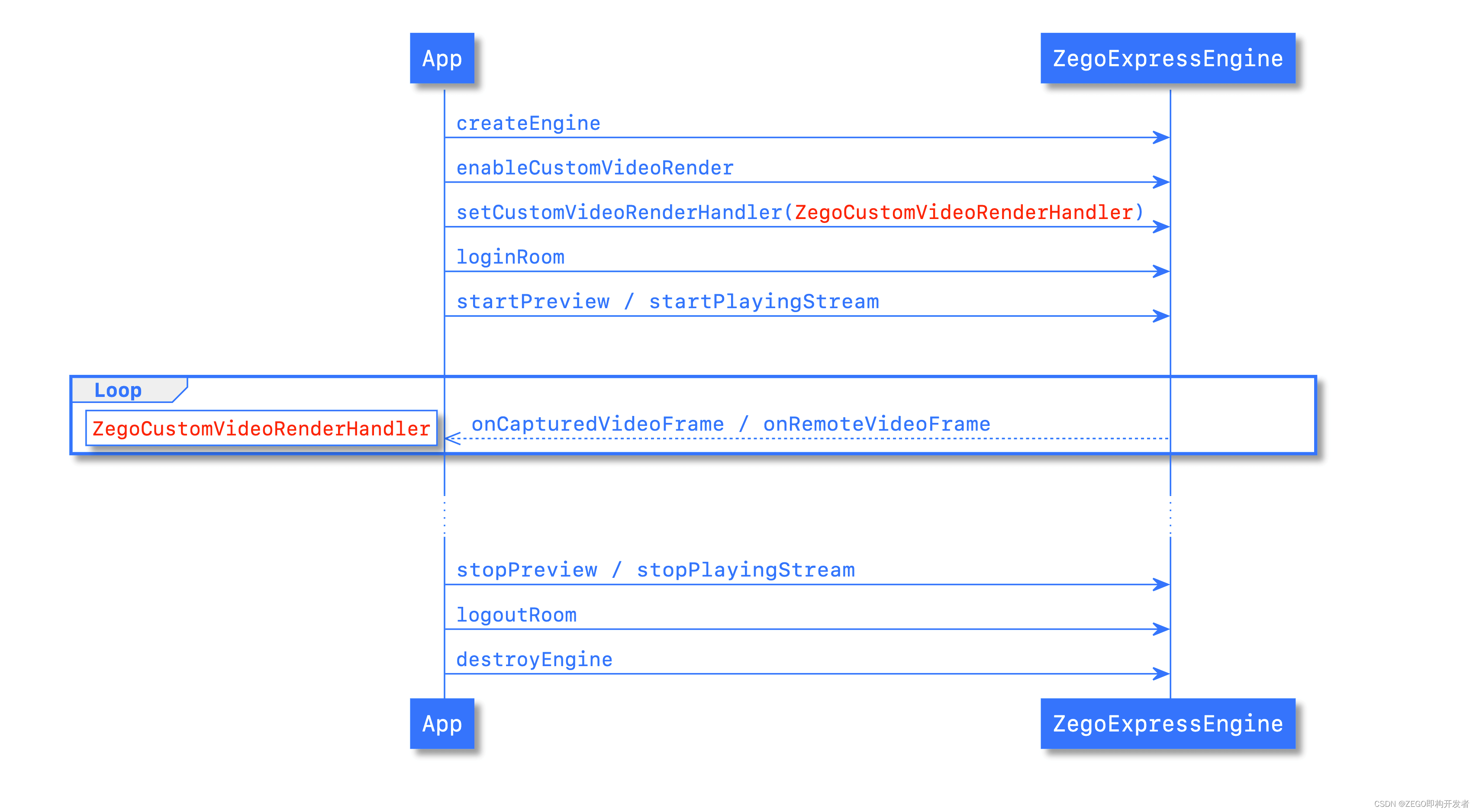

API 接口调用的时序图如下：

1 设置自定义视频渲染配置

1.1 创建 ZegoCustomVideoRenderConfig 对象并配置参数

“bufferType” 参数是枚举 ZegoVideoBufferType，可指定开发者需要的自定义视频渲染视频帧数据类型。

“frameFormatSeries” 参数是枚举 ZegoVideoFrameFormatSeries，可指定开发者需要的自定义视频渲染视频帧数据格式，此参数只能指定 RGB 或 YUV 颜色空间大类，具体的数据格式不同平台间不一致，以回调中的参数为准。

“enableEngineRender” 表示是否在要自定义视频渲染的同时，SDK 内部也渲染。设置为 “false” 时，引擎不会在预览接口 startPreview 和拉流接口 startPlayingStream 设置的 View 上渲染。

接口原型：

/**
 * 自定义视频渲染配置
 *
 * 当需要使用自定义渲染功能时需要将该类的实例作为参数设置给 [ZegoEngineConfig] 实例的对应参数。
 */
public class ZegoCustomVideoRenderConfig {

    /** 自定义视频渲染视频帧数据类型 */
    public ZegoVideoBufferType bufferType;

    /** 自定义视频渲染视频帧数据格式 */
    public ZegoVideoFrameFormatSeries frameFormatSeries;

    /** 是否在自定义视频渲染的同时，引擎也渲染 */
    public boolean enableEngineRender;

}

调用示例

ZegoCustomVideoRenderConfig videoRenderConfig = new ZegoCustomVideoRenderConfig();
// 选择 RAW_DATA 类型视频帧数据
videoRenderConfig.bufferType = ZegoVideoBufferType.RAW_DATA;
// 选择 RGB 色系数据格式
videoRenderConfig.frameFormatSeries = ZegoVideoFrameFormatSeries.RGB;
// 指定在自定义视频渲染的同时引擎也渲染
videoRenderConfig.enableEngineRender = true;

1.2 调用 enableCustomVideoRender 接口设置引擎进阶配置 videoRenderConfig

接口原型：


/**
 * 开始或停止自定义视频渲染
 *
 * 必须在引擎启动前设置，即在调用 [startPreview]、[startPublishing]、[startPlayingStream] 之前设置；且在引擎停止之后才能修改配置
 * 当开发者开启自定义渲染时，通过调用 [setCustomVideoRenderHandler] 可设置接收本地以及远端的视频帧数据以用于自定义渲染
 *
 * @param enable 是否开启
 * @param config 自定义渲染配置
 */
public void enableCustomVideoRender(boolean enable, ZegoCustomVideoRenderConfig config);

调用示例：

ZegoCustomVideoRenderConfig videoRenderConfig = new ZegoCustomVideoRenderConfig();
// 选择 RAW_DATA 类型视频帧数据
videoRenderConfig.bufferType = ZegoVideoBufferType.RAW_DATA;
// 选择 RGB 色系数据格式
videoRenderConfig.frameFormatSeries = ZegoVideoFrameFormatSeries.RGB;
// 指定在自定义视频渲染的同时引擎也渲染
videoRenderConfig.enableEngineRender = true;
engine.enableCustomVideoRender(true, videoRenderConfig);

2 设置自定义视频渲染器对象并实现回调方法

调用 setCustomVideoRenderHandler 接口设置自定义视频渲染回调。

接口原型：

/**
 * 设置外部渲染器对象, 用户传入自己构造的渲染器对象 IZegoCustomVideoRenderHandler
 *
 * @param handler 渲染器对象, 开发者须自行实现渲染器对象须实现的方法并自行渲染视频到UI上
 */
public void setCustomVideoRenderHandler(IZegoCustomVideoRenderHandler handler)

其中的自定义视频渲染回调接口 IZegoCustomVideoRenderHandler 定义如下：

调用示例：

public abstract class IZegoCustomVideoRenderHandler {

    /**
    * 本地预览视频帧裸数据回调
    *
    * @param data 视频帧的裸数据（例：RGBA 只需考虑 data[0]，I420 需考虑 data[0,1,2]）
    * @param dataLength 数据的长度（例：RGBA 只需考虑 dataLength[0]，I420 需考虑 dataLength[0,1,2]）
    * @param param 视频帧参数
    * @param flipMode 视频帧翻转模式
    * @param channel 推流通道
    */
    public void onCapturedVideoFrameRawData(ByteBuffer[] data, int[] dataLength, ZegoVideoFrameParam param, ZegoVideoFlipMode flipMode, ZegoPublishChannel channel){

    }

    /**
    * 远端拉流视频帧裸数据回调，通过 streamID 区分不同的流
    *
    * @param data 视频帧的裸数据（例：RGBA 只需考虑 data[0]，I420 需考虑 data[0,1,2]）
    * @param dataLength 数据的长度（例：RGBA 只需考虑 dataLength[0]，I420 需考虑 dataLength[0,1,2]）
    * @param param 视频帧参数
    * @param streamID 拉流的流 ID
    */
    public void onRemoteVideoFrameRawData(ByteBuffer[] data, int[] dataLength, ZegoVideoFrameParam param, String streamID){

    }

}

本地预览采集视频帧回调方法中的 flipMode 参数与镜像有关，通知开发者是否需要自行将视频帧画面做翻转，以使画面符合 setVideoMirrorMode 中设置的 ZegoVideoMirrorMode 枚举值的描述.

以上回调方法中的 “param” 参数（ZegoVideoFrameParam 对象）描述了该视频帧的一些参数，定义如下：

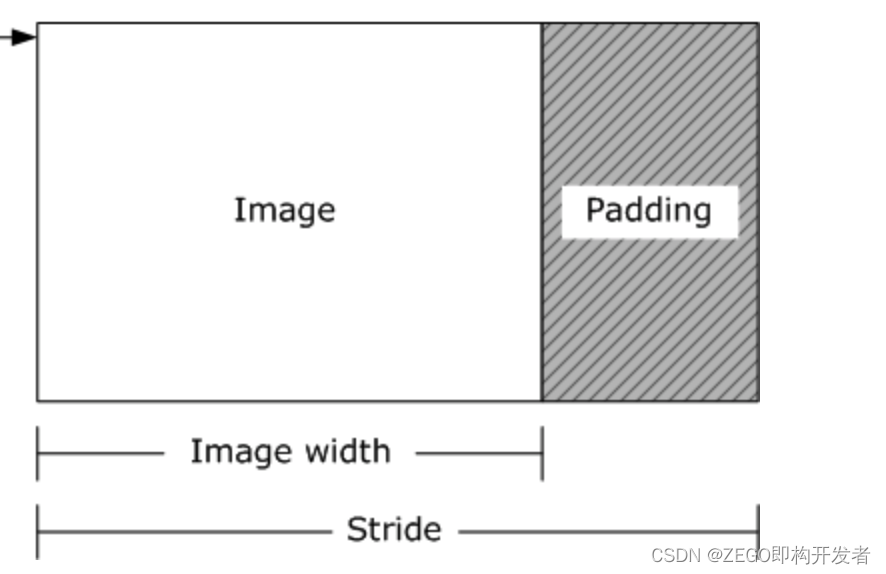

其中 “format” 标识了该视频帧的具体数据格式，“strides” 为数组，描述每个平面一行字节数，“size” 描述视频帧的画面尺寸。“strides” 和图像之间的关系如图：

3 自定义视频渲染视频帧数据回调

3.1 推流预览渲染

推流方首先需要调用启动预览接口，才能收到自定义视频渲染视频帧数据回调，如果 ZegoCustomVideoRenderConfig 自定义视频渲染配置的 “enableEngineRender” 参数为 “false”，启动预览的 “canvas” 参数可以传空，启动预览后即可开始推流。

// 如需在自定义视频渲染同时内部也渲染，可将 `ZegoCustomVideoRenderConfig` 的 `enableEngineRender` 参数设为 `true`，然后在预览时传入内部渲染的 View
ZegoCanvas previewCanvas = new ZegoCanvas(textureViewLocalPreview);// textureViewLocalPreview为UI界面上的 TextureView 对象
ZegoExpressEngine.getEngine().startPreview(previewCanvas);

// 如仅需自定义视频渲染，可将 `ZegoCustomVideoRenderConfig` 的 `enableEngineRender` 参数设为 `false`，`canvas` 参数传空即可，但也必须调用此接口，否则自定义视频渲染将不会回调预览视频帧数据
ZegoExpressEngine.getEngine().startPreview(null);

// 开始预览后，此时将会收到自定义视频渲染预览视频帧数据回调

// 开始推流
ZegoExpressEngine.getEngine().startPublishingStream(streamid);// streamid为开发者定义的流id

3.2 视频拉流渲染

至此，App 成功获得 SDK 回调的视频帧数据，用于实际的渲染动作或者进行深加工操作。

// 如需在自定义视频渲染同时内部也渲染，可将 `ZegoCustomVideoRenderConfig` 的 `enableEngineRender` 参数设为 `true`，然后在拉流时传入内部渲染的 View
ZegoCanvas playCanvas = new ZegoCanvas(textureViewLocalPreview);// textureViewLocalPreview为UI界面上的 TextureView 对象
ZegoExpressEngine.getEngine().startPlayingStream(streamID, playCanvas);

// 如仅需自定义视频渲染，可将 `ZegoCustomVideoRenderConfig` 的 `enableEngineRender` 参数设为 `false`，`canvas` 参数传空即可
egoExpressEngine.getEngine().startPlayingStream(streamID, null);

// 开始拉流后，此时将会收到拉的这条流的自定义视频渲染视频帧数据回调

5 获取实时音视频SDK-自定义视频渲染功能的更多帮助

获取本文实时音视频SDK-自定义视频渲染的开发文档、技术支持，访问即构文档中心开发文档页
