音视频录制
1、录音 通过条件编译识别pc或者mac:
//条件编译技术 识别pc或者mac
#ifdef Q_OS_WIN
#define FMT_NAME "dshow"
#define DEVICE_NAME "audio=麦克风 (Realtek Audio)"
#else
#define FMT_NAME "avfoundation"
#define DEVICE_NAME ":0"
#endif 根据short_name寻找自己的采集图像设备，short_name可以是硬件名称或编码格式h264、aac等。以下是简单的录音代码。
const AVInputFormat *fmt = av_find_input_format(const char *short_name)
//创建格式化I/O上下文并初始化；
//Open an input stream and read the header.
avformat_open_input(&ctx, DEVICE_NAME,fmt,nullptr);
//从上下文中读取包
av_read_frame(ctx, &pkt);
//写数据到本地 //原始数据raw-data：pcm。
file.write((const char *)pkt.data, pkt.size);2、视频录制
如果进行摄像头直播。window可以尝试使用”gdigrab”桌面直播,mac切换”v:a”中v的index参数即可，例如直播教学分享。以下是个简单的代码
设备名
#define DEVICE_NAME "video=HD camera"
#define DEVICE_NAME ":0"
//打开输入设备
av_find_input_format(FMT_NAME);
//设置视频格式输出参数：
AVDictionary *options = nullptr;
//ffmpeg命令行： -s 640x480 -pix_format yuyv422 -r 15
av_dict_set(&options,"video_size", "640x480",0);
av_dict_set(&options,"pixel_format", "yuyv422",0);
av_dict_set(&options,"framerate", "15",0);
//创建格式化I/O上下文并初始化（同上）
avformat_open_input(&ctx, DEVICE_NAME, fmt, &options);
//获取一帧的大小
av_image_buffer_size(AVPixelFormat, image_width, image_height, 1);
AVPacket *pkt = av_packet_alloc();
while(##interrupt-signal##) {
//从格式化I/O上下文中读取AVPacket包数据。
int ret = av_read_frame(ctx, pkt);
if(ret == 0) {
file.write(...);
}
}
3、h264视频编解码
(1）编码过程：
//1，根据指定的AVCodecID或编码器name寻找编码器
const AVCodec *avcodec_find_encoder(enum AVCodecID id)
const AVCodec *avcodec_find_encoder_by_name("libx264");
//2，libfdk_acc对数据的要求：采样格式必须是16位整数。
//检查输入数据的采样格式。详情参考官方Demo代码
check_pixel_fmt(codec,in.pixelFmt)
//3，创建编码器上下文,并设置视频格式的三要素：pixel_format,width,height
AVCodecContext *codecCtx = avcodec_alloc_context3(codec);
//4，打开编码器上下文
avcodec_open2(codecCtx, codec, nullptr);
//5创建AVFrame和AVPacket
//5.1需设置三要素以及时间基等参数，并创建frame->data缓冲区
AVFrame *frame = avv_frame_alloc();
av_image_alloc(frame->data, frame->linesize, width, height, pixel_format, 1);
//5.2创建AVPacket
AVPacket *pkt = av_packet_alloc();
//6 保证文件可读或可写后，读取输入文件的到frame缓冲区，对于linesize的设置需注意
while (input_file.read(frame.data[0], frame->linesize[0]) > 0) {
//解码数据
发送frame到编码器上下文
if(avcodec_send_frame(codecCtx, frame) > 0) {
while(1) {
int readEncodedDataResult = avcodec_receive_packet(codecCtx, packet);
if(readEncodedDataResult == AVERROR(EAGAIN) || readEncodedDataResult == AVERROR_EOF) {
return 0;
}
...
output_file.write(pkt.data, pkt.size);
//释放pkt内部的资源，保证最后一次读完后，也能释放
av_packet_unref(pkt);
}
}
}
//刷新缓冲区
encode(codecCtx, nullptr, pkt, output_file)
//释放资源
if（frame）{
av_freep(&frame->datap[0]);
av_free_frame(&frame);
}
av_packet_free(&pkt);
avcodec_free_context(&codecCtx);(2)解码过程: 相对于编码过程，多了一个AVCodecParserContext的解析器的概念。因为对于压缩后的数据，在解包前并不能准确知道解压后的数据大小。而解析器的存在，可以把压缩的格式包进行切割送到AVCodecContext解码上下文中。
//创建data缓冲区
int data_size = 4096;
char inDataArray[data_size+64];
char *indata = inDataArray;
//解码器
const AVCodec *decodec = avcodec_find_decoder_by_name("h264");
//初始化解析器上下文
AVCodecPraserContext *praserCtx = av_praser_init(decodec->id);
//创建解码器上下文
AVCodecContext *decodeCtx = avcodec_alloc_context3(decodec);
AVPacket *packet = av_packet_alloc();
AVFrame *frame = av_frame_alloc();
//打开解码器
avcodec_open2(decodeCtx, decodec, nullptr);
while (!feof(infile)) {
int inlen = infile.read(indata, data_size);
//解析一次读的数据，一次不一定能读完，需要多次解析，所以进行循环
while(inLen > 0) {
av_parser_parser2(parserCtx, decodecCtx,
&packet.data, &packet.size,
indata, inlen,
AV_NOPTS_VALUE, AV_NOPTS_VALUE, 0);
//因为parserCtx不是每次解析到数据就发送包，析到一定量后，才发给解码器上下文。所以这里需要计算indata的指针
//解码: 发送解码数据到解码器上下文
avcodec_send_packet(decodeCtx, packet);
while(1) {
avcodec_receive_frame(decodecCtx, frame);
//...
//将解码后的planar数据写入文件
//frame.linesizep[0]表示Y平面的一行的长度， height表示有多少行Y平面
outfile.write(frame.data[0], frame.linesize[0]*decodeCtx.height);
//U和V分量的行数是Y行数的一半，一行的UV分量长度也是Y的一半，所以用（frame.linesize[0]*decodeCtx.height）>> 2 也一样
outfile.write(frame.data[0], frame.linesize[1] * decodeCtx.height >> 1);
outfile.write(frame.data[0], frame.linesize[1] * decodeCtx.height >> 1);
}
}
}
4、对iOS设备的摄像头操作，大致列举几个AVFoundation的API：
//1，创建捕获会话，相当于建立一个会话处理器，连接输入设备端（麦克风或者摄像头采集音频或视频流）和输出端（将采集且已经封装好的流）。
AVCaptureSession *session = [[AVCaptureSession alloc] init];
/*2，根据MediaType获取可用的设备列表，进而可获取到指定的视频设备*v_Device，例如前置/后置摄像头。 type： AVMediaTypeAudio...音频设备a_Device*/
[AVCaptureDevice devicesWithMediaType:AVMediaTypeVideo]
//3，创建视频输入对象AVCaptureInput that provides an interface for capturing media from an AVCaptureDevice: 提供了设备用于捕获媒体流的接口。Device: audioDevice =》音频输入对象
[AVCaptureDeviceInput deviceInputWithDevice:v_Device error:nil]
//4，添加输入输出对象到会话中
[session addInput: ##音视频输入对象##]
//5，AVCaptureOutput：AVCaptureOutput that can be used to process uncompressed or compressed samples from the video/audio being captured. 翻译：就是AVCaptureOutput用于处理未压缩的或已经压缩的被捕获的样本。 //创建音视频输出设备 AVCaptureAudioDataOutput *a_output = [[AVCaptureAudioDataOutput alloc] init]; AVCaptureVideoDataOutput *v_output = [[AVCaptureVideoDataOutput alloc] init]; //设置代理和执行队列（sampleBufferCallbackQueue） [videoOutput setSampleBufferDelegate:self queue:##dispatch_queue_t##]; //将音视频输出对象添加到会话中
[session addOutput:##音视频输出对象##]
//6获取视频输入输出连接,在AVCaptureAudioDataOutputSampleBufferDelegate代理的回调方法中，可以区分当前输出的流数据是否是音频连接。 AVCaptureConnection *a_connect = [v_output connectionWithMediaType:AVMediaTypeAudio]; //7,添加视频预览图层 AVCaptureVideoPreviewLayer *preLayer = [AVCaptureVideoPreviewLayer layerWithSession:_session]; //8,启动会话 [session startRunning];
音视频同步
1，对于上述音视频的录制，在真正的应用开发中，音频需要涉及到重采样，视频需要进行颜色空间重写，都是为了得到指定format/pixel_format的文件。
1.1 音频重采样关键API展示：
SwrContext *swrCtx = swr_alloc(void);
av_opt_set_int(swrCtx, ...);
av_opt_set_sample_fmt(swrCtx, ...);
//包含上述两个功能
swr_alloc_set_opts2(swrCtx, ...);
swr_init(swrCtx);
swr_convert(swrCtx, ...);1.2 视频重采样关键API展示：
SwsContext *swsCtx = sws_getContext(...);
sws_scale(swsCtx, ...)1.3 ffmpeg音视频录制推流代码逻辑：
//**0**: 音视频录制逻辑略
//初始化网络库
avformat_nerwork_init();
//推流的源文件
const char *inUrl = "Q:\rtmp\V_Char222.flv";
//推流地址
const char *outUrl = "rtmp://192.168.1.111:1935/appliction/temp";
//这是我实现的推流demo。代码会挂在我的git库上，地址会同步
//**I**:
//输出格式化I/O上下文
AVFormatContext *out_FmtCtx = nullptr;
///本地路径或直播推流路径
const char *outFileName = m_filePath.toStdString().c_str();
QString fileStr = m_filePath.toLower();
if (fileStr.endsWith(".flv")||fileStr.startsWith("rtmp://")){
avformat_alloc_output_context2(&out_FmtCtx, nullptr, "flv", outFileName);
} else {
avformat_alloc_output_context2(&out_FmtCtx, nullptr, nullptr, outFileName);
}
//**II**:
//创建两路流，一路a_Stream 一路v_Stream；并且保留对应streamIndex。
avformat_new_stream(out_fmtCtx, nullptr);
//videoStream另需设置时间基:一般都是帧率的倒数
videoStream->time_base = AVRational{1, fps}；
//创建视频编码器上下文v_codecCtx和音频编码器上下文a_codecCtx，并分别配置相应参数
//根据上述设置的codec_id寻找视频编码器v_codec和音频编码器a_codec
//对于视频需要设置sps/pps
*_codecCtx->flags |= AV_CODEC_FLAG_GLOBAL_HEADER;
//ps: 以下“*_” 的 “*”做通配符，代表a或v。临时起意的。
//通过avcodec_open2(*_codecCtx, *_codec, nullptr)打开编码器上下文，API注释为：Initialize the AVCodecContext to use the given AVCodec。
//复制上下文参数到流中
avcodec_parameters_from_context(*_stream)
avio_open(&out_fmtCtx->pb, outFileName, AVIO_FLAG_WRITE);
avformat_write_header(out_fmtCtx, nullptr);
//**III**:
//创建两个队列：音频队列+视频队列; a_formatCtx 针对音频输入的格式化I/O上下文；v_formatCtx针对视频输入的格式化I/O上下文。
// 设置队列中能够装载的帧的最大数量：FRAME_COUNT = 30;
int a_nbSamples = a_formatCtx->frame_size;
//一帧图片的大小
int videoOut_frameSize = av_image_buffer_size(...);
//音频：
//创建音频队列
AVAudioFifo* aStream_fifoBuf = av_audio_fifo_alloc(a_formatCtx->sample_fmt, a_format->channles, FRAME_COUNT * a_nbSamples)；
//视频：
//创建一帧输出空间
vOut_frameBuffer = av_malloc(videoOut_frameSize);
//创建出队列的用于接收视频的AVFrame
AVFrame *vOut_Frame = av_frame_alloc();
//通过av_image_fill_arrays（...）初始化vOut_Frame->data指针指向vOut_frameBuffer
//创建视频队列
AVFifoBuffer* vStream_fifoBuf = av_fifo_alloc_array(FRAME_COUNT, videoOut_frameSize);
//**IV**：
//开启两个子线程分别进行视频录制和音频录制，eg：
std::thread videoRecord(##FUNC_NAME##, par)；
//定义一个videoRecord线程对象，可以通过videoRecord.detach()将子线程从主线程分离出来，此时主线程对子线程不会有控制权，子线程执行完后，自己会释放掉资源。
//桌面录制： !!!!!!!!!!!!!!!!!!!!!!!!
// v_fmtCtx: 视频录入的格式化I/O上下文
//创建AVPacket用于存储从格式化上下中读取的rgba包数据
//创建两个AVFrame，后文有。
//一个存储AVPacket解码后的帧，一个存储颜色空间转换缩放后的帧（需要通过av_image_fillarray绑定buffer缓存空间）
//都需要进行资源释放，时机不同。
while(recordState != Stopped) {
//线程阻塞check：
std::condition_variable event_notPause; //用户暂停事件关联的
std::condition_variable v_buf_notFull; //视频-帧消费者
std::condition_variable v_buf_notEmpty; //视频-帧生产者
unique_lock<mute> v_event_lock(event_pause_mutex);
//查看源码：这句意思是return YES 往下走，NO是阻塞当前线程，也就是暂停状态阻塞
//一旦阻塞，在另一处调用notify可唤醒当前线程
event_notPause.wait(v_event_lock, [this]{
return recordState != RecordState::Paused;
});
//本质：从屏幕设备中读帧,屏幕录制经过A/D模数转换得到的是RGBA
av_read_frame(v_fmtCtx, (AVPacket *)pkt);
//将包发送给解码上下文
avcodec_send_packet(v_decodecCtx, pkt);
//从解码上下文拿到解码后的帧
avcodec_receive_frame(v_decodecCtx, v_Frame);
//pts的设置
// v_frame中得到的像素格式不一定是目标格式YUV420p，需要颜色空间转换、缩放操作（略）产生新的帧v_scaleNewFrame
sws_scale(swsCtx, v_frame..to ... v_scaleNewFrame);
//线程操作check 视频队列是否有可够的存帧 空间
{
// v_buf_mutex 针对视频队列加的互斥锁
unique_lock<mutex> v_buf_lock(v_buf_mutex);
v_buf_notFull.wait(v_buf_lock， [this]{
//判断视频队列中是否 有 足够容纳一帧大小的空间
return av_fifo_space(vStream_fifoBuf) >= videoOut_frameSize;
});
}
int y_space_size = 定义录制的video的宽高积
//三种写方式（有两种是最新的API，是AVFifo的）
av_fifo_generic_write(vStream_fifoBuf, v_scaleNewFrame->data[0], y_space_size， NULL);
av_fifo_write(vStream_fifoBuf, v_scaleNewFrame->data[1], y_space_size >> 2);
av_fifo_write_from_cb(vStream_fifoBuf, nullptr, v_scaleNewFrame->data[1], y_space_size >> 2);
//此时表明vStream_fifoBuf视频队列 一定不为空。
//notify_noe ： 只唤醒一个线程，不存在锁竞争；
// notify_all唤醒所有阻塞的线程，存在锁竞争，只有一个线程能够获得锁，其余未获得锁的线程仍会阻塞
v_buf_notEmpty.notify_noe();
}
//冲刷视频解码器上下文缓存空间,原理看此方法注释
av_codec_send_packet（v_decodecCtx, nullptr）；
//音频录制：!!!!!!!!!!!!!!!!!!!!!!!!
//创建一个AVPacket用于接收音频输入格式化I/O上下文输出的音频包
//创建两个AVFrame帧，一个用于音频解码上下文输出的帧，一个用于重采样的帧swr_newFrame（此帧需要绑定buffer空间：自定义或者ffmpeg-api）
//通过av_rescale_rnd公式计算对应的输出的样本数
while(recordState != Stopped) {
//检查录制事件是否有暂停操作
if isPasued {
unique_lock<mutex> event_lock(event_pause_mutex);
event_notPause.wait(event_lock, [this]{
return recordState != Paused;
});
}
//通过av_read_frame从音频输入格式化I/O上下文中读pkt，
//通过avcodec_send_packet将pkt发送到音频解码上下文
//通过avcodec_receive_frame从音频解码上下文读帧，累加pts
//再次通过av_rescale_rnd公式进一步考虑重采样中输入sample与输出sample中产生的延迟（swr_get_delay），计算一帧对应的样本数。当样本数大于之前的样本数时，需要建立新的AVFrame帧buffer空间接收重采样后的音频帧数据（这里的帧就是swr_newFrame）。
//然后通过swr_convert进行重采样，这里会返回重采样后真正的样本数。
std::condition_variable a_buf_notFull; //队列不满，作为消费者，触发生成队列元素的操作
std::condition_vatiable a_buf_notEmpty; //队列不空，作为生产者，出发消费队列的操作
std::mutex a_buf_mutex; //针对音频队列的互斥锁
//check 音频队列是否满 & 线程阻塞
{
unique_lock<mutex> lock(a_buf_mutex);
a_buf_notFull.wait(lock, [this]{
av_audio_fifo_space(aStream_fifoBuf) >= swr_newFrame.nb_samples;
});
}
//写入swr_newFrame到队列中。写入成功则返回的值总是和swr_newFrame.nb_samples相等
av_audio_fifo_write(aStream_fifoBuf, swr_newFrame,data, swr_newFrame.nb_samples);
//唤醒消费的操作
a_buf_notEmpty.notify_one();
}
//冲刷缓冲空间：上下文空间 重采样空间，基本是把上面的while内逻辑来一遍。
av_codec_send_packet(aDecodeCtx, nullptr);
**IV:** 音视频共享队列中读取数据
/*建立两个线程分别操作：
std::unique_lock为锁管理模板类，是对通用mutex的封装。
std::unique_lock对象以独占所有权的方式(unique owership)管理mutex对象的上锁和解锁操作。
即在unique_lock对象的声明周期内，它所管理的锁对象会一直保持上锁状态；
而unique_lock的生命周期结束之后，它所管理的锁对象会被解锁。
lock_guard与unique_lock不同点： 可以利用unique.unlock()来解锁。
*/
//defer_lock不获得互斥的所有权，也就是使用v_buf_mutex创建unique_lock对象，但是没有调用lock。
//v_buf_mutex：针对视频队列的互斥锁
unique_lock<mutex> v_buf_out_lk(v_buf_mutex，std::defer_lock);
unique_lock<mutex> a_buf_out_lk(a_buf_mutex, std::defer_lock);
std::lock(v_buf_mutex, a_buf_mutex);
while(1) {
//检测视频队列或音频队列是否有音或视频帧
//比较音视频pts； ts_a = 帧.pts ;
//ret： 1表示ts_a在前；-1反之； 0表示same position 同一个点
av_compare_ts(int64_t ts_a, AVRational tb_a, int64_t ts_b, AVRational tb_b);
===============> 如果audio帧在前，需要多解码一帧视频
{
unique_lock<mutex> lock(v_buf_mutex)
v_buf_notEmpty.(lock, [this]{
//videoOut_frameSize 一帧图片的大小
return av_fifo_size(vStream_fifoBuf) >= videoOut_frameSize;
});
}
//从队列中拿出一帧大小videoOut_frameSize的数据放到vOut_frameBuffer缓存空间，
av_fifo_generic_read(vStream_fifoBuf, vOut_frameBuffer, videoOut_frameSize, nullptr);
//此时确定视频队列是不满的，触发生产者操作
v_buf_notFull.notify_one();
//向视频编码器上下文中添加刚刚读的视频帧（vOut_Frame->data指向的是vOut_frameBuffer）
avcodec_send_frame(v_codecCtx，vOut_Frame);
//编码器上下文读取压缩后的包, 并设置 pkt.streamIndex
avcodec_receive_packet(v_codecCtx, (AVPacket *)pkt);
//转换时间基，将pts 从基于编码层的timebase 转成 基于复用层（封装层）的time_base
// v_codecCtx->time_base: 编码层时间基，fps帧率的倒数
av_packet_rescale_ts(pkt, v_codecCtx->time_base, out_FmtCtx.stream[v_index]->time_base);
//交叉写入
av_interleaved_write_frame(out_FmtCtx, pkt);
===============> 如果video帧在前，需要多解码一帧音频
//创建一帧AVFrame * a_outFrame
//初始化参数并且通过分配data-buf（av_frame_get_buffer快捷方式）
//nbSamples: 一个音频帧单个声道上的样本的数量
//return: 实际从音频队列中读取的样本数量
av_audio_fifo_read(aStream_fifoBuf, a_outFrame->data, nbSamples);
//消费一帧后，队列不满，可以通知*音频生产者*继续生产
a_buf_notFull.notify_one();
//向音频编码器发送刚从音频队列中读取的帧
avcodec_send_frame(a_codecCtx, a_outFrame);
//从音频编码器读取压缩后的包packet; 创建一个AVPacket pkt并初始化。
avcodec_receive_packet(a_codecCtx, &pkt);
//转换时间基
av_packet_rescale_ts(&pkt, a_codecCtx->time_base, out_FmtCtx.streams[a_index]->time_base);
//写入交织帧
av_interleaved_write_frame(out_FmtCtx, &pkt);
}
//冲刷缓冲区，【*_codecCtx】表示a_codecCtx或v_codecCtx
// 使用avcodec_send_frame(## *_codecCtx ##, nullptr);
// fflush逻辑和【帧读取到写入交织帧】基本一致
//写流尾到输出的媒体流文件中
av_write_trailer(out_FmtCtx);
//释放资源的操作略 其中不要忘记关闭AVIOContext
...
avio_close(out_FmtCtx->pb);
...RTMP推流（附API源码）：使用librtmp静态库
关于编译，需要openssl，自己编译过程是个challenge。librtmp默认情况下是支持FLV而无法推送H264的，这里推荐srs-rtmp库可支持，也可以先解析h264封装成rtmp包，通过RTMP_SendPacket函数实现发送。关于QTCreator的FFmpeg推流代码会挂在git上，这里就不赘言了。以下会演示基于iOS设备的使用RTMP的推流代码演示。
//1:创建rtmp对象并初始化
RTMP* rtmp = RTMP_Alloc();
RTMP_Init(rtmp);
//2:设置URL，
/*
* I: 通过RTMP_ParseURL函数解析出rtmp.link对象，
* eg: protocol协议、hostname主机名、端口号port等
* II: SocksSetup函数初始化rtmp->Link下的sock信息
*/
RTMP_SetupURL(_rtmp, "rtmp://192.168.1.111:1935/appliction/temp");
//3:设置可写，即推流，必须在连接前使用。是publish策略而非play策略
//源码：r->Link.protocol |= RTMP_FEATURE_WRITE;
RTMP_EnableWrite(rtmp);
//4:连接服务器
/* 内部优先使用SOCKS（sockshost + socksport）连接，否则使用hostname+port的方式直接连接；
* 在RTMP_Connect0函数内部，基于AF_INET, SOCK_STREAM, TCP建立socket，并尝试建立连接。
* 在RTMP_Connect1函数内部，进行TLS连接，以及在handshaked握手成功后，进行RTMP连接，接着调用 *SendConnectPacket => RTMP_SendPacket
*/
RTMP_Connect(rtmp, NULL)
//5: 连接流
/* 函数内部有while循环，
* RTMP_IsConnected 判断sb_sock的连接状态
* 通过RTMP_ReadPacket读packet header or boay等操作
* 有通过RTMP_ClientPacket函数不同类型的包进行操作。
*/
RTMP_ConnectStream(rtmp,0)；
//6: 推流flv
- cutFlvData2ChunkSizePushServer:(NSData *)flvData {
NSUInteger fileTotalLength = flvData.length;
NSUInteger lengthOfDidRead = 0;
NSUInteger chunkSize = 10 * 4096;
while (lengthOfDidRead < fileTotalLength) {
NSUInteger lengthOfUnreadData = chunkSize;
if(fileTotalLength - lengthOfDidRead < chunkSize){
lengthOfUnreadData = fileTotalLength - lengthOfDidRead;
}
NSData *chunkData = [NSData dataWithBytes:flvData.bytes length:chunkSize];
lengthOfDidRead += chunkSize;
@synchronized (self) {
if(RTMP_IsConnected(self.rtmp)) {
//查看源码发现此方法调用RTMPPacket_Alloc函数开辟rtmp包的缓冲空间
//然后调用RTMP_SendPacket发送rtmp_pkt包
int ret = RTMP_Write(**self**.rtmp, chunkData.bytes, (int)chunkData.length);
if (ret > 0){
NSLog(@"write success");
}
}
}
}
}
//7: 关闭和释放连接
RTMP_Close(rtmp);
RTMP_Free(rtmp);
rtmp = nil;RTMP拉流：对于推流和拉流的过程，本人通过FFMpeg推流+nginx服务器（配置rtmp）+librtmp完整地进行了整个过程。
//RTMP： alloc -> init -> SetupURL -> Connect -> ConnectStream
//设置缓冲时长
RTMP_SetBufferMS(rtmp, 3600*10);
//设置直播标识
rtmp->Link.lFlags = RTMP_LF_LIVE;
NSUInterge BUF_SIZE = 1024 * 1024 * 100;
char *buf = malloc(BUF_SIZE);
NSUInterge reallyReadSize = 0;
//拉流
while ((reallyReadSize = RTMP_Read(_rtmp, buf, BUF_SIZE)) > 0) {
NSData *playingData = [NSData dataWithBytes:(void *)buf length:BUF_SIZE];
}
RTMP原理解析+wireshark抓包
RTMP协议是应用层协议，通常是靠TCP来保证信息传输的可靠性的。在TCP三次握手建立完成后，RTMP协议还要client和server通过RTMP规则的握手来建立传输层链接之上的RTMP-Connection，然后此连接上传输信息，eg：SetChunkSize…。
RTMP协议会对数据做一层格式化包装，此时的数据称为RTMP Message。而在真正发送时，发送端会把Message划分为n个带有MessageID的Chunk。接收端会根据Chunk中包含的data的长度、messageid和message的长度把这n个Chunk还原成完整的Message。
===> flv文件格式：Flv由“Flv header” 和 “Flv Body”组成。Boby由一系列的Tag组成，每个Tag又有一个pre TagSize字段，标记着前面一个Tag的大小。Flv Body由一个tag组成，每个tag都有一个preTagSize字段，标记前一个Tag大小。Tag由三种类型：Audio Tag、Video Tag、script Tag（Metadata Tag）；每个tag由Tag Header和Tag Data组成，对不同类型的Tag，TagHeader格式是相同的，TagBody格式就不一样了。一般一个flv文件由一个头信息，一个script Tag以及若干个video tag和audio tag组成。
===> h264数据结构： SODB（String Of Data Bits）：数据比特串 是编码后的原始数据。 RBSP（Raw Byte Sequence Payload）：原始字节序列载荷，是在原始编码数据后面添加了结尾比特，一个bit“1”和若干个“0”用于字节对齐。
ESBP（EncapSulated Byte Sequence Payload）：扩展字节序列载荷：NALU的起始码为0x00 00 01（3个字节）或0x00 00 00 01（4个字节），在SPS、PPS和Access Unit的第一个NALU使用4字节起始码，其余都是3字节起始码。 在RBSP基础上添加了仿校验字节0x03，为了避免NALU主体中可能存在与起始码相冲突的字节码，在编码时，每遇到两个字节连续为0，就插入一个字节0x03，解码时进行0x03的脱壳操作。
H264将系统框架分为了两个层面：视频编码层（video coding layer：VCL）和 网络抽象层（Network Abstraction Layer， NAL）。 VCL层是对核心算法引擎、块、宏块、以及片的语法级别的定义，负责有效表示视频数据的内容，最终输出编码完的数据SODB。NAL层定义slice片级以上的语法级别，负责以恰当的方式格式化数据并提供头信息，以保证数据适合各种信道和存储介质上的传输。NAL将SODB打包成RBSP然后加上NAL头组成一个NALU单元。 实际视频网络数据传输过程中，H264数据结构是以VAL为基本单元进行传输的，传输数据结构组成【NALU Header】+ 【RBSP】。NALU头是用来标识后的RBSP是什么类型的数据，同时记录RBSP数据是否被其他帧参考以及网络传输是否有错误。
一个视频图像编码后的数据叫做一帧，一帧由n个片slice（n>0）组成，一个片由n个宏块组成，一个宏块由16×16的YUV数据组成。宏块是H264编码的基本单位。
关于宏块…差值预测…I帧内预测/空域压缩…P帧B帧间编码预测/时域压缩…GOP…变换->量化->熵编码…

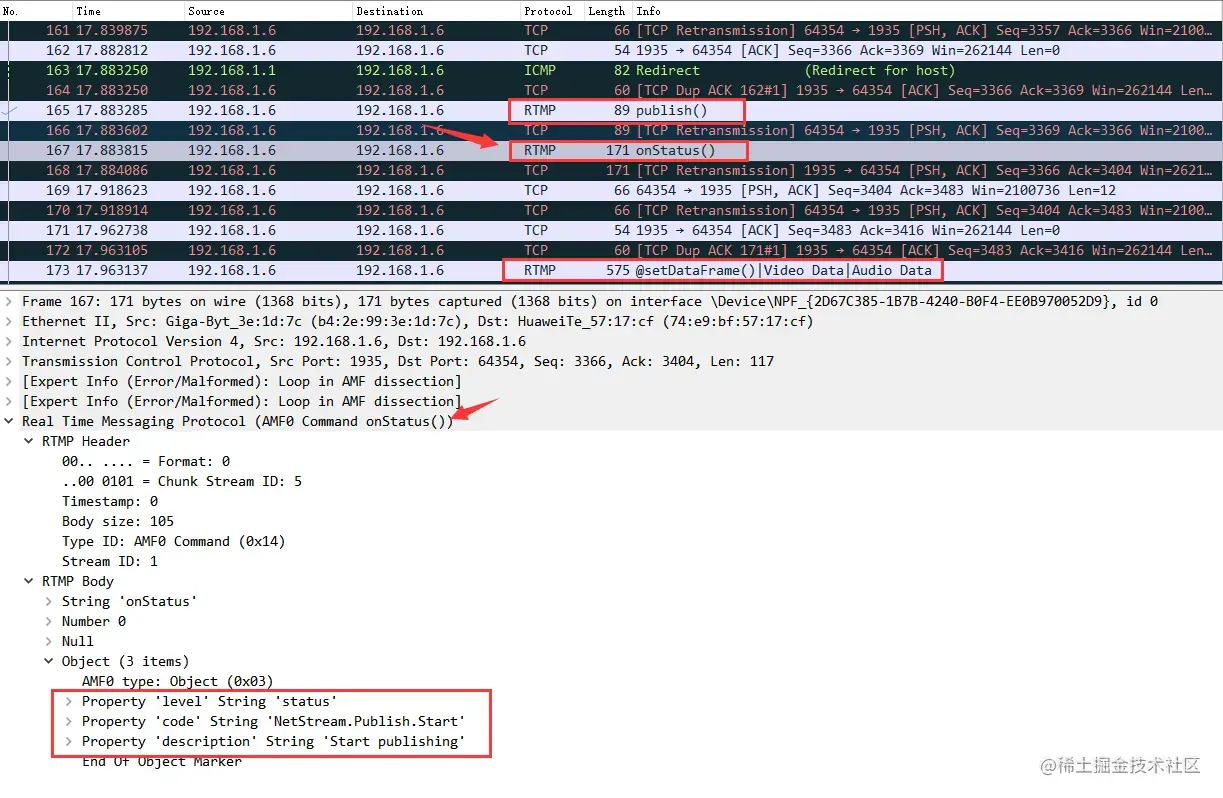

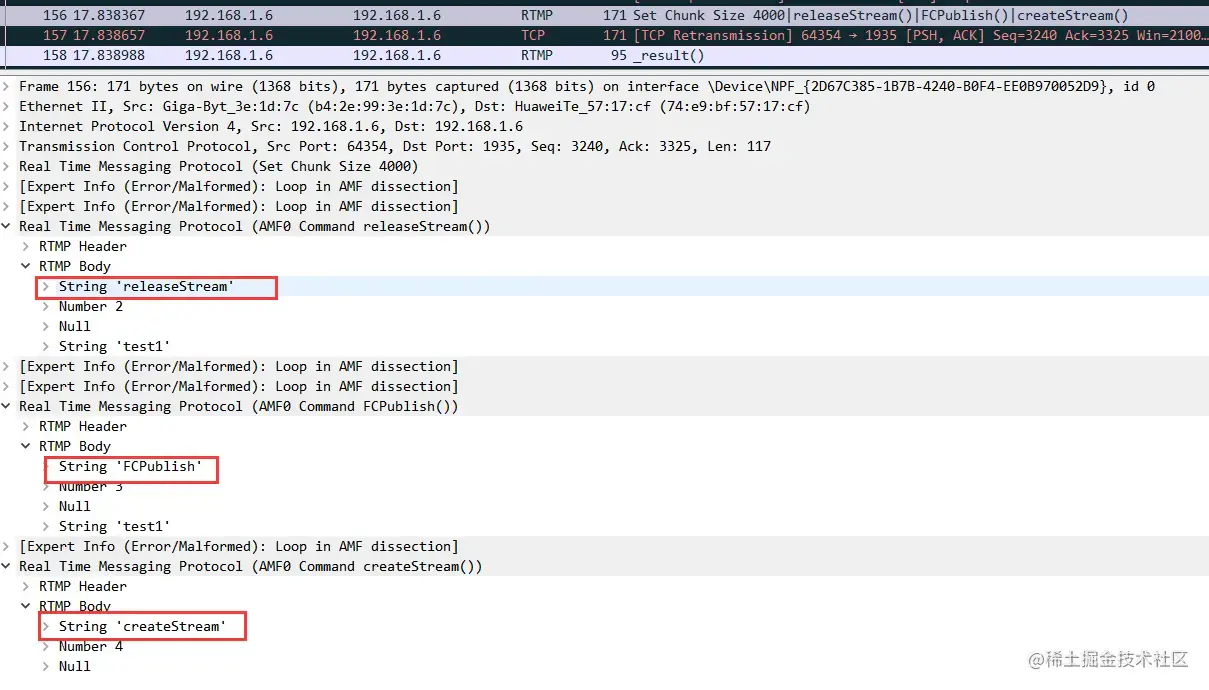

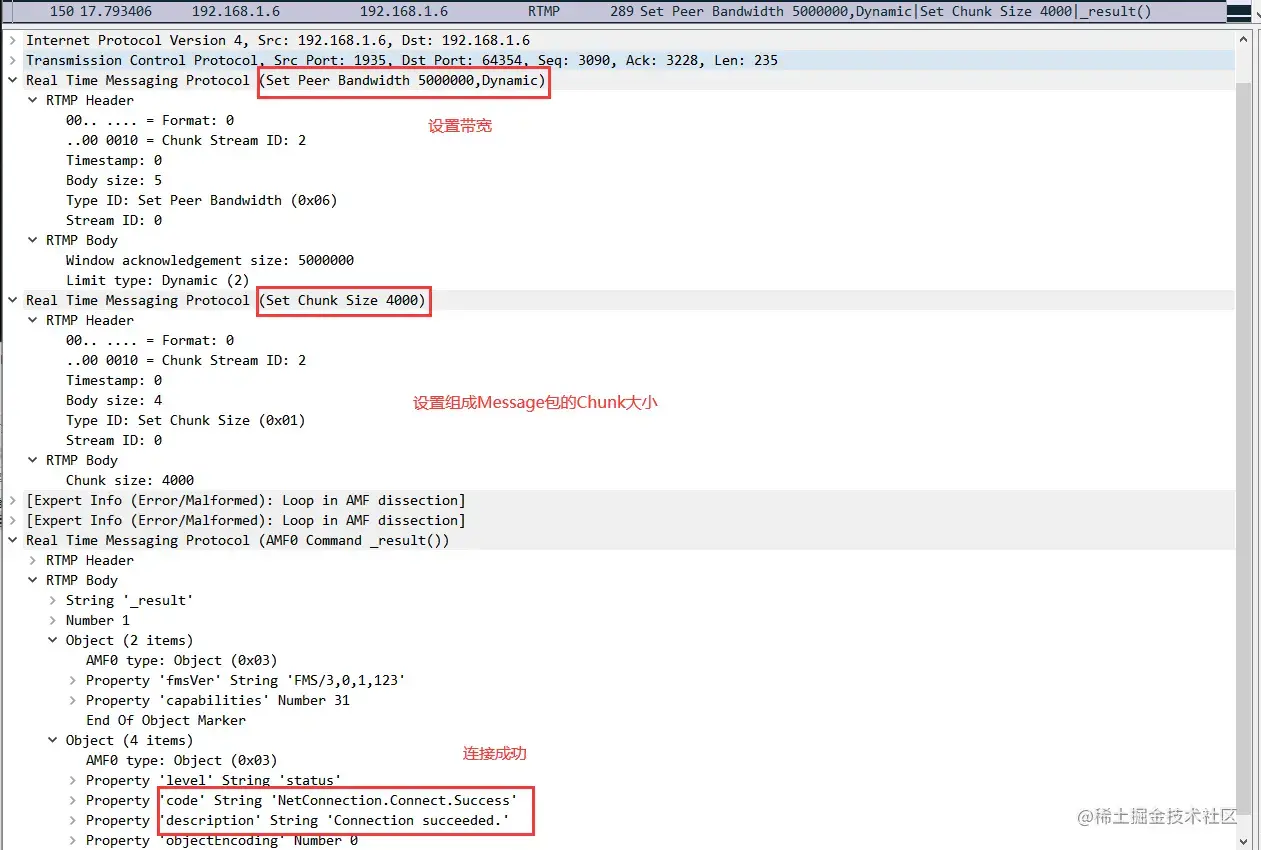

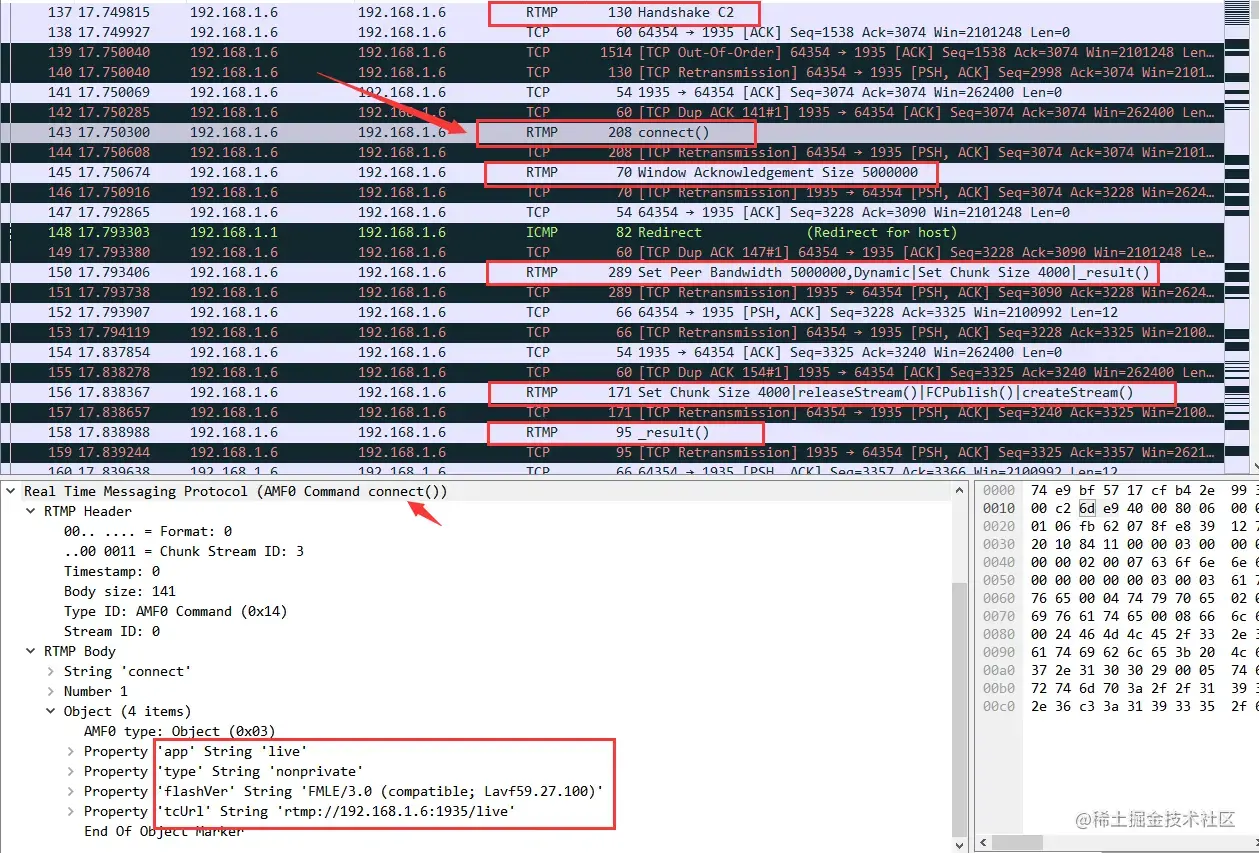

===> wireshark抓包展示rtmp连接过程：client向server发送C0、C1、C2个Chunk,server会向client发送S0、S1、S2三个Chunk。client收到S1后才能向server发送C2；
ps: wireshark抓本机包配置，在window上需要开启系统管理员身份，进行router配置。
领域拓展： nginx
nginx配置文件由三部分组成： 1，全局块：从配置开始到event块之间的内容，主要设置一些影响nginx服务器整体运行。 worker_processes power; //power值越大，可以支持的并发处理量也越多。 2，events块: worker_connections cnt_counts; //cnt_counts表示支持的最大连接数。 3，http块：…
简述功能：
1，动静分离；静态数据部署本地直接可拿到，而动态数据配置在tomcat上，再进行一次nginx到tomcat的转发请求。配置location 可以实现请求资源的动静分离。
2，反向代理；vpn是正向代理，代表客户端向服务端拿数据；反向大致可以理解为我们不能直接向服务器拿数据，而是需要一个中介来向服务器拿到数据。这个中介就是nginx的存在，代理服务器进行一些操作。
3，负载均衡；有多种实现方式：（1），轮询 one-by-one的方式；（2）hash的方式，等于一个请求相当于指定了一个处理请求的服务器。（3）根据响应时间的快慢，woker进程抢占请求。
nginx中RTMP配置代码：
rtmp {
server {
listen 1935; //端口号
chunk_size 4000;
application live {
live on;
hls on;
#m3u8以及ts文件存储路径；
hls_path html/hls;
#每一个ts的时长
hls_fragment 5s;
}
}
}流媒体技术拓展（简）
RTSP（和RTMP一样是应用层协议；是对称协议，c和s都可以发送和应答请求，所有操作是两端的消息应答机制完成的，交互流程如下图）、 RTP和RTCP（默认采用UDP作为传输协议也可TCP，连续端口(奇偶分配)，rtp传输音视频等数据，rtcp传输控制信息（流量控制、拥塞控制、数据包顺序等））、 HLS(HTTP Live Stream， m3u8文件(控制播放)、ts切片（es层->pes(加时间戳pts、dts等信息）->ts)）、多码流自适应，http协议可跨防火墙) 、WebRTC（看前文）、HTTP-FLV（将音视频数据封装成FLV（flash video简称，流媒体封装格式，具体数据格式看上文），然后通过HTTP协议传输给客户端）。当前rtmp的推流延迟时效最低。
作者：小小小蚍蜉
原文：https://juejin.cn/post/7221470013873733688
版权声明：本文内容转自互联网，本文观点仅代表作者本人。本站仅提供信息存储空间服务，所有权归原作者所有。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至1393616908@qq.com 举报，一经查实，本站将立刻删除。
