Android-Native 开发之利用 AAudio 播放音频

字节流动 • • 实时音视频

谈到在Android C/C++层实现音频播放/录制功能的时候，大家可能首先会想到的是利用opensles去做，这确实是一直不错的实现方式，久经考验，并且适配比较广。

但如果你的项目最低版本支持Android 26及以上的话，且想追求最小的延迟，最高的性能。那可以考虑一下AAudio。

博主之前在项目中使用opensles处理音频，后来又分别尝试过利用oboe，aaudio实现音频处理，小有体会，便记录一下，方便自己与他人。

什么是AAudio？

AAudio是在Android 8.0时提出的一种新型的C风格接口的Android底层音频库，它的设计目标是追求更高的性能与低延迟。

aaudio的设计很单纯，就是播放和录制音频原始数据，拿播放来说的话，就只能播放pcm数据。它不像opensles，opensles可以播放mp3,wav等编码封装后的音频资源。也就是说它不包含编解码模块。

这里简单提一嘴oboe，oboe是对opensles和aaudio的封装。它内部有自己的一个对设备判断逻辑，来选择内部是用aaudio引擎播放声音还是用opensles引擎播放声音。比如在低于Android 8.0的设备，它会选择用opensles播放。

配置AAudio开发环境

  1. 添加aaudio头文件#include <aaudio/AAudio.h>
  2. CMakeLists.txt 链接aaudio库target_link_libraries( # Specifies the target library.
            aaudiodemo
            # Links the target library to the log library
            # included in the NDK.
            ${log-lib}
            android
            aaudio)

AAudioStream

AudioStream 在AAudio中是一个很重要的概念，它的结构体是：AAudioStream。与AAudio交换音频数据实现录音和播放效果的实质上是与AAudio中的AAudioStream交换数据。

我们在使用AAudio播放音频的时候，首先要做的就是创建AAudioStream。

1.创建AAudioStreamBuilder

AAudioStream的创建设计成了builder模式，所以我们需要先创建一个相应的builder对象。

AAudioStreamBuilder *builder = nullptr;
aaudio_result_t result = AAudio_createStreamBuilder(&builder);
if (result != AAUDIO_OK) {
  LOGE("AAudioEngine::createStreamBuilder Fail: %s", AAudio_convertResultToText(result));
}

2.配置AAudioStream

通过builder的setXXX函数来配置AAudioStream。

AAudioStreamBuilder_setDeviceId(builder, AAUDIO_UNSPECIFIED);
AAudioStreamBuilder_setFormat(builder, mFormat);
AAudioStreamBuilder_setChannelCount(builder, mChannel);
AAudioStreamBuilder_setSampleRate(builder, mSampleRate);

// We request EXCLUSIVE mode since this will give us the lowest possible latency.
// If EXCLUSIVE mode isn't available the builder will fall back to SHARED mode.
AAudioStreamBuilder_setSharingMode(builder, AAUDIO_SHARING_MODE_EXCLUSIVE);
AAudioStreamBuilder_setPerformanceMode(builder, AAUDIO_PERFORMANCE_MODE_LOW_LATENCY);
AAudioStreamBuilder_setDirection(builder, AAUDIO_DIRECTION_OUTPUT);
// AAudioStreamBuilder_setDataCallback(builder, aaudiodemo::dataCallback, this);
// AAudioStreamBuilder_setErrorCallback(builder, aaudiodemo::errorCallback, this);

简述一下上面的函数，具体大家可以看源码里面的注释。

  • DeviceId—-指定物理音频设备，例如内建扬声器，麦克风，有线耳机等等。这里AAUDIO_UNSPECIFIED表示有AAudio根据上下文自行决定，如果是播放音频的话，一般它会选择扬声器。
  • format，channel，sample就不细说了，很容易理解，这里提一嘴的是，测试下来发现AAudio只支持单声道和双声道音频，5.1、7.1这种多声道音频，不支持播放。opensles也是，虽然提供了多声道的枚举值，但是当真正设置进去的时候，会提示说不支持。
  • SharingMode 分为：AAUDIO_SHARING_MODE_EXCLUSIVE 和 AAUDIO_SHARING_MODE_SHARED ，因为AAudioStream是要和device绑定的，独占模式就是独占这个audio device，别的audio stream不能访问，独占模式下延迟会更小，但是要注意不用的时候及时关闭释放，不然别的流没法访问该audio device了。共享模式就是多个音频流可以共享一个audio device，官方说共享模式下，同一个audio device所有音频流可以实现混音，这个混音我还没试，后面抽空试试。到时候会在文末补充结论。
  • PerformanceMode：
    • AAUDIO_PERFORMANCE_MODE_NONE 默认模式，在延迟和省电间，自己平衡
    • AAUDIO_PERFORMANCE_MODE_LOW_LATENCY 更注重延迟
    • AAUDIO_PERFORMANCE_MODE_POWER_SAVING 更注重省电
  • Direction
    • AAUDIO_DIRECTION_INPUT 录音的时候用
    • AAUDIO_DIRECTION_OUTPUT 播放的时候用

最后两行被注释的回调，我们后面再说。

3.创建AAudioStream

aaudio_result_t  AAudioStreamBuilder_openStream(AAudioStreamBuilder* builder,
        AAudioStream** stream)

通过openStream函数，获取到指定配置的AAudioStream对象，接着就可以拿着audio stream处理音频数据了。这里在成功创建玩AAudioStream之后，可以通过调用AAudioStream的相关getXXX函数，获取“真正” audio stream配置，之前通过audio stream builder设置的配置是我们的意向配置。

一般来说，意向配置就是最终配置，但是也会存在偏差，所以在调式阶段，最好再打印一下，真正的audio stream配置，帮助开发者获取确切信息。

AAudioStreamBuilder_setDeviceId()AAudioStream_getDeviceId()
AAudioStreamBuilder_setDirection()AAudioStream_getDirection()
AAudioStreamBuilder_setSharingMode()AAudioStream_getSharingMode()
AAudioStreamBuilder_setSampleRate()AAudioStream_getSampleRate()
AAudioStreamBuilder_setChannelCount()AAudioStream_getChannelCount()
AAudioStreamBuilder_setFormat()AAudioStream_getFormat()
AAudioStreamBuilder_setBufferCapacityInFrames()AAudioStream_getBufferCapacityInFrames()

在创建完成AAudioStream后，需要释放AAudioStreamBuilder对象。

AAudioStreamBuilder_delete(builder);

4.操作AAudioStream

  • AAudioStream 的生命周期
    • Open
    • Started
    • Paused
    • Flushed
    • Stopped
    • Disconnected
    • Error

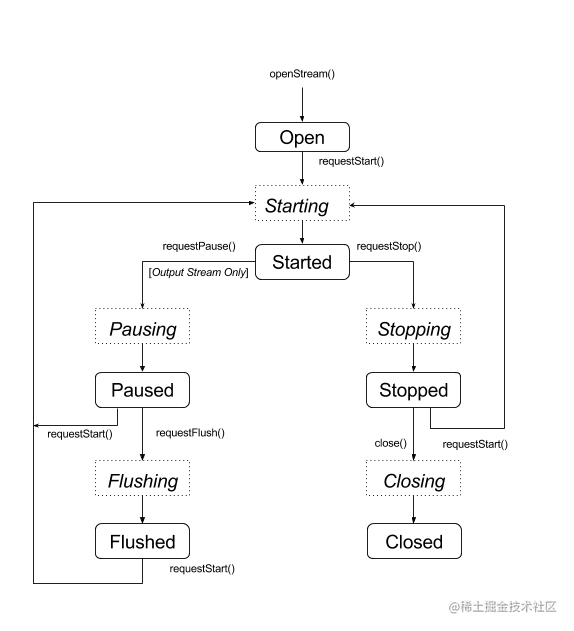

我们先说前五种状态，它们的状态变化可以用下面的流程图表示，虚线框表示瞬时状态，实线框表示稳定状态：


其中涉及的函数有：

aaudio_result_t result;
result = AAudioStream_requestStart(stream);
result = AAudioStream_requestStop(stream);
result = AAudioStream_requestPause(stream);
result = AAudioStream_requestFlush(stream);

上面的这些函数是异步调用，不会阻塞。

也就是，调用完函数后，audio stream的状态不会立马转移到指定状态。它会先转移到相应的瞬时状态，看上面的流程图就能知道，相应的瞬时状态有如下几种：

  • Starting
  • Pausing
  • Flushing
  • Stopping
  • Closing

那调用完requestXXX函数后，怎么知道状态真正切换到相应的状态呢？

一般来说，我们没必要知道这个信息，所以AAudio对于这方面支持一般，都没提供什么接口。如果你有这方面的需求的话，那么可以看看，下面的函数，可以勉强符合你的需求。

aaudio_result_t AAudioStream_waitForStateChange(AAudioStream* stream,
        aaudio_stream_state_t inputState, aaudio_stream_state_t *nextState,
        int64_t timeoutNanoseconds)

这个函数需要注意的是inputState 和 nextState参数，inputState参数代表当前的状态，可以通过AAudioStream_getState获取，nextState是指状态发生变化后，新的状态值，这里新的状态值是不确定的，但有一点确定的是，一定跟inputState值不一样。

aaudio_stream_state_t inputState = AAUDIO_STREAM_STATE_PAUSING;
aaudio_stream_state_t nextState = AAUDIO_STREAM_STATE_UNINITIALIZED;
int64_t timeoutNanos = 100 * AAUDIO_NANOS_PER_MILLISECOND;
result = AAudioStream_requestPause(stream);
result = AAudioStream_waitForStateChange(stream, inputState, &nextState, timeoutNanos);

例如上面的代码，waitForStateChange函数调用后，nextState就一定是Paused吗？不一定，有可能是其他的状态，比如：Disconnected，但是nextState一定不等于inputState。

注意

  • 不要在调用AAudioStream_close之后，调用waitForStateChange函数
  • 当其他线程运行waitForStateChange函数时，不要调用AAudioStream_close函数

5.AAudioStream处理音频数据

当audio stream启动后，有两种方式来处理音频数据。

  • 通过AAudioStream_write和AAudioStream_read函数向流里写数据和读数据，使用此方式需要自己创建线程控制数据读写。
  • 通过callback的方式，使用此方式，会更高效，延迟更低，是官方推荐的方式
通过write、read函数直接读写数据

先看下函数原型：

aaudio_result_t AAudioStream_write(AAudioStream* stream,
                               const void *buffer,
                               int32_t numFrames,
                               int64_t timeoutNanoseconds)

buffer: 音频原始数据

numFrames：请求处理的帧数，例如：16位双声道的数据，那么该值就是：bufferSize/(16/8)/2

timeoutNanoseconds: 最长阻塞时间，当值为0时，表示不阻塞

return value: 表示实际处理的帧数

知道函数的使用方式后，我们就可以在愉快的往里面填充数据了~

通过callback回调的方式处理数据

为什么官方说推荐使用callback方式呢，主要原因我认为有几点：

  1. 使用callback方式，aaudio内部会通过一个高优先级的优化后的专属线程处理回调，会避免因线程抢占等问题出现杂音。
  2. 使用callback方式，延迟更低。
  3. 使用直接向流里读写数据，需要自己维护一个播放线程，成本高，且有bug风险。而且如果要创建多个音频播放器，考虑出现多个线程，进而出现资源紧张的问题。

那这么说，是不是就一定得用callback方式了呢，也不是，经过作者的测试发现，关于延迟的指标，除非对延迟要求很高的产品，大多数情况下，使用直接读写数据到流的方式也是没问题的。所以选择具体方案还是要根据项目的真实情况决定。

具体怎么通过callback的方式处理数据呢？

还记得在配置AAudioStream这一节的时候，被注释的两行代码嘛。

// AAudioStreamBuilder_setDataCallback(builder, aaudiodemo::dataCallback, this); // AAudioStreamBuilder_setErrorCallback(builder, aaudiodemo::errorCallback, this);

当使用callback模式处理音频数据的时候，就需要设置这两个函数。

dataCallback 在AAudio需要数据时触发，我们只需要往里面写入指定大小的数据即可。

typedef aaudio_data_callback_result_t (*AAudioStream_dataCallback)(
        AAudioStream *stream,
        ///上下文环境
        void *userData,
        ///填充音频数据
        void *audioData,
        ///需要填充多少帧数据，具体的换算方式：dataSize = numFrames*channels*(format == AAUDIO_FORMAT_PCM_I16 ? 2 : 1)
        int32_t numFrames);

该回调的返回值有两种：

  • AAUDIO_CALLBACK_RESULT_CONTINUE 表示继续播放
  • AAUDIO_CALLBACK_RESULT_STOP 表示停止播放，该回调不会再触发

注意：

因为dataCallback会频繁调用。所以最好不要在此回调中做一下耗时的，很重的任务。

errorCallback 当出现错误发生的时候或者断开连接的时候，此回调会被触发。常见的一个例子是：如果audio device disconnected时，会触发errorCallback，这个时候需要新开一个线程，重新创建AAudioStream。

typedef void (*AAudioStream_errorCallback)(
        AAudioStream *stream,
        void *userData,
        aaudio_result_t error);

注意：

在此回调中，下列函数不要直接调用，需要新开一个线程处理

AAudioStream_requestStop()
AAudioStream_requestPause()
AAudioStream_close()
AAudioStream_waitForStateChange()
AAudioStream_read()
AAudioStream_write()

AAudioStream相关的getXXX函数可以直接调用，如：AAudioStream_get*()**

关于AAudio的使用demo，已上传至github，觉得不错的话，就给个star吧~ღ( ´･ᴗ･` )比心

[AAUDIODEMO]  github.com/MRYangY/AAu…

6.销毁AAudioStream

AAudioStream_close(stream);

Extra Info

上面的章节属于必须内容，下面的为补充内容，按需了解。

underrun & overrun

underrun和overrun是音频数据的生产与消费节奏不匹配导致的。

underrun 是指在播放音频的时候，没有及时往audio stream写入的数据，系统没有可用的音频数据。

overrun 是指在录制音频的时候，没有及时的从audio stream读取数据，导致音频没人接收，就给丢了。

这两种情况都会导致音频出现问题。

AAudio是怎么解决这种问题呢？

利用动态调整缓冲区大小来降低延迟，避免underrun。涉及到的函数有：

///app一次处理音频的数据量-(帧数)，返回的值是经过系统优化后的适应低延迟的值，可作为出现XRun时的StepSize
int32_t AAudioStream_getFramesPerBurst(AAudioStream* stream);
///缓冲区大小设置，实现低延迟的，解决xrun的本质就是动态的调节这个size的大小
aaudio_result_t AAudioStream_setBufferSizeInFrames(AAudioStream* stream,int32_t numFrames);
int32_t AAudioStream_getBufferSizeInFrames(AAudioStream* stream)
///通过该方法，可以知道是否发生underrun或者overrun，进而决定该如何调整缓冲区大小
int32_t AAudioStream_getXRunCount(AAudioStream* stream)

演示调用流程：

int32_t previousUnderrunCount = 0;
int32_t framesPerBurst = AAudioStream_getFramesPerBurst(stream);
///通常在最开始的时候把framesPerBurst的值通过AAudioStream_setBufferSize设置给bufferSize，让它两一样会更容易达到低延迟
int32_t bufferSize = AAudioStream_getBufferSizeInFrames(stream);
int32_t bufferCapacity = AAudioStream_getBufferCapacityInFrames(stream);

while (run) {
    /// 向AAudioStream写数据
    result = writeSomeData();
    if (result < 0) break;

    // Are we getting underruns?
    if (bufferSize < bufferCapacity) {
        int32_t underrunCount = AAudioStream_getXRunCount(stream);
        if (underrunCount > previousUnderrunCount) {
            previousUnderrunCount = underrunCount;
            // Try increasing the buffer size by one burst
            bufferSize += framesPerBurst;
            bufferSize = AAudioStream_setBufferSize(stream, bufferSize);
        }
    }
}

上面的代码很容易理解，就是刚开始会初始化一块小的buffer, 当发生underrun的时候，根据framesPerBurst不断的增大buffer，来实现低延迟。

Thread safety

AAudio的接口不是完全线程安全的。在使用的时候需要注意：

  • 不要在多个线程并发调用AAudioStream_waitForStateChange()/read/write函数。
  • 不要在一个线程关闭流，另一个线程读写流。

线程安全的有：

  • AAudio_convert*ToText()
  • AAudio_createStreamBuilder()
  • AAudioStream_get*() 系列函数，除了 AAudioStream_getTimestamp()

结论

aaudio接口很简单，跟opensles的代码量相比，少多了。不过功能比opensles少一些。像是解码，控制音量等，aaudio都木有。大家看自己需求选择吧。

给个demo工程链接，配合着文章看看就懂了。

https://github.com/MRYangY/AAudioDemo

参考

https://developer.android.com/ndk/guides/audio/aaudio/aaudio

原文链接: https://juejin.cn/post/7196636673692975162
