WebRTC iOS 实现视频硬编码

本文分析一下 WebRTC iOS 的视频硬编码实现。iOS 的视频硬编码用到的是 VideoToolbox 库，除了编码，VideoToolbox 还提供了解码、转码等功能。我们先了解一下 VideoToolbox 编码的基本工作流程，再看看 WebRTC 对它的使用。

本文的分析基于 WebRTC 的 #23295 提交。

VideoToolbox

使用 VideoToolbox 进行编码的基本工作流程如下：

调用 VTCompressionSessionCreate 创建编码 session；
调用 VTSessionSetProperty 或 VTSessionSetProperties 配置 session，例如 profile, level, 码率，关键帧间隔等等；
调用 VTCompressionSessionEncodeFrame 送入未编码数据，在 VTCompressionOutputCallback 回调里接收已编码数据；
调用 VTCompressionSessionCompleteFrames 「刷出」所有正在编码的数据，类似于 Android MediaCodec 的 EndOfStream；
调用 VTCompressionSessionInvalidate 销毁 session，调用 CFRelease 释放内存；

不得不承认，iOS 的硬编码比 Android 要方便的多。

官方文档也没有给出示例，那我们就闲话少说，直接看 WebRTC 的代码吧。

创建 session

创建 session 时通常需要指定宽高、码流类型、未编码数据属性、编码数据回调。

// Set source image buffer attributes. These attributes will be present on
// buffers retrieved from the encoder's pixel buffer pool.
const size_t attributesSize = 3;

CFTypeRef keys[attributesSize] = {
  kCVPixelBufferOpenGLESCompatibilityKey,
  kCVPixelBufferIOSurfacePropertiesKey,
  kCVPixelBufferPixelFormatTypeKey
};

CFDictionaryRef ioSurfaceValue = CreateCFTypeDictionary(nullptr, nullptr, 0);
int64_t pixelFormatType = kCVPixelFormatType_420YpCbCr8BiPlanarFullRange;
CFNumberRef pixelFormat = CFNumberCreate(nullptr, kCFNumberLongType, &pixelFormatType);
CFTypeRef values[attributesSize] = {kCFBooleanTrue, ioSurfaceValue, pixelFormat};

CFDictionaryRef sourceAttributes = CreateCFTypeDictionary(keys, values, attributesSize);

OSStatus status =
    VTCompressionSessionCreate(nullptr,  // use default allocator
                               _width,
                               _height,
                               kCMVideoCodecType_H264,
                               nullptr,
                               sourceAttributes,
                               nullptr,  // use default compressed data allocator
                               compressionOutputCallback,
                               nullptr,
                               &_compressionSession);
// 检查 status，释放 ioSurfaceValue, pixelFormat, sourceAttributes

WebRTC iOS demo 输入编码器的数据格式是 kCVPixelFormatType_420YpCbCr8BiPlanarFullRange，宽高可以在 demo 里面设置。

这里需要指出的是，VideoToolbox 编码时，需要输入图像尺寸和输出图像尺寸的宽高比保持一致，否则画面就会出现拉伸或压缩。其实 Android 的 MediaCodec 本身也是不支持裁剪的，要么我们对 YUV 数据自行裁剪，要么我们在绘制到 Surface 里时进行裁剪。

此外，回调函数（第八个参数）传入的是一个函数指针，回调发生时是没有 self 指针的，但第九个参数允许我们传入一个指针，每次回调发生时会作为回调的第一个参数，所以我们可以用它来传递 self 指针。但 WebRTC 这里传的是 nullptr，那如何获取 self 指针呢？答案稍后揭晓。

配置 session

WebRTC 对 session 的配置代码如下：

SetVTSessionProperty(_compressionSession, kVTCompressionPropertyKey_RealTime,
                     true);
SetVTSessionProperty(_compressionSession,
                     kVTCompressionPropertyKey_ProfileLevel, _profile);
SetVTSessionProperty(_compressionSession,
                     kVTCompressionPropertyKey_AllowFrameReordering, false);

SetVTSessionProperty(_compressionSession,
                     kVTCompressionPropertyKey_AverageBitRate, bitrateBps);
// TODO(tkchin): Add a helper method to set array value.
int64_t dataLimitBytesPerSecondValue =
    static_cast<int64_t>(bitrateBps * 1.5 / 8);
CFNumberRef bytesPerSecond = CFNumberCreate(
    kCFAllocatorDefault, kCFNumberSInt64Type, &dataLimitBytesPerSecondValue);
int64_t oneSecondValue = 1;
CFNumberRef oneSecond =
    CFNumberCreate(kCFAllocatorDefault, kCFNumberSInt64Type, &oneSecondValue);
const void* nums[2] = {bytesPerSecond, oneSecond};
CFArrayRef dataRateLimits =
    CFArrayCreate(nullptr, nums, 2, &kCFTypeArrayCallBacks);
OSStatus status = VTSessionSetProperty(
    _compressionSession, kVTCompressionPropertyKey_DataRateLimits,
    dataRateLimits);

// Set a relatively large value for keyframe emission (7200 frames or 4
// minutes).
SetVTSessionProperty(_compressionSession,
                     kVTCompressionPropertyKey_MaxKeyFrameInterval, 7200);
SetVTSessionProperty(_compressionSession,
                     kVTCompressionPropertyKey_MaxKeyFrameIntervalDuration,
                     240);

SetVTSessionProperty 是 WebRTC 里的一个辅助函数，封装了对 VTSessionSetProperty 的调用。

kVTCompressionPropertyKey_RealTime 用来设置编码器的工作模式是实时还是离线，实时会编得快些，延迟更低，但压缩效率会差一些，离线则编得慢些，延迟更大，但压缩效率会更高。本地录制视频文件可以使用离线模式，RTC 场景下为了降低延迟，则需要使用实时模式了。

kVTCompressionPropertyKey_ProfileLevel 用来设置 H.264/H.265 的 profile 和 level，具体定义可以查阅相关规范。iOS 的 demo 可以选择使用 H.264 Baseline 或者 H.264 High profile，选择 Baseline 时使用的是 kVTProfileLevel_H264_Baseline_3_1，选择 High profile 时使用的是 kVTProfileLevel_H264_High_3_1。

kVTCompressionPropertyKey_AllowFrameReordering 用来设置是否编 B 帧，High profile 支持 B 帧，但 WebRTC 禁用了 B 帧，因为 B 帧会加大延迟。

kVTCompressionPropertyKey_AverageBitRate 用来设置平均码率，单位是 bps，这是一个柔性的指标，实际输出码率允许在其上下浮动。kVTCompressionPropertyKey_DataRateLimits 用来设置硬性码率限制，别看这段代码很冗长，实际做的就是设置码率的硬性限制是每秒码率不超过平均码率的 1.5 倍，这也正是 WebRTC 封装 SetVTSessionProperty 工具函数的原因，没看到注释里还有个 TODO 嘛 :)

kVTCompressionPropertyKey_MaxKeyFrameInterval 和 kVTCompressionPropertyKey_MaxKeyFrameIntervalDuration 共同设置关键帧间隔，在 WebRTC 里，每 7200 帧要编一个关键帧，或者每 240s 要编一个关键帧。

更多配置选项，可以查阅 Apple 官方文档。

数据输入

数据输入就比较简单了，直接把 YUV 数据送入 session 即可：

OSStatus status =
        VTCompressionSessionEncodeFrame(_compressionSession,
                                        pixelBuffer,
                                        presentationTimeStamp,
                                        kCMTimeInvalid,
                                        frameProperties,
                                        encodeParams,
                                        nullptr);

第二个参数 pixelBuffer 是 YUV 数据，当然 WebRTC 在把 YUV 数据送入编码器之前，支持做一个裁剪。此外，如果数据格式是 I420，还需要做一个 I420 转 NV12 的操作，格式转换的同时，也支持先裁剪一番。

第三个参数 presentationTimeStamp 是这一帧的时间戳，单位是毫秒，第四个参数是这一帧的 presentation duration，这个概念我在 H.264 标准里没有看见过，WebRTC 也并没有实际传入此参数。

第五个参数 frameProperties 用来指定这一帧的属性，WebRTC 用它来实现请求关键帧。

第六个参数 encodeParams 就很有意思了，编码器允许每一帧数据携带一个自定义指针，编码完成后我们可以拿到这个指针，这样我们就可以让每帧数据携带一些独特的信息了，例如一个额外的时间戳，Android MediaCodec 可没有这个功能。在这里 WebRTC 把 RTCVideoEncoderH264 对象的 self 指针作为这个独特信息的一部分传了进去，所以即便创建 session 时没有传 self 指针，我们也照样玩得转。

数据输出

前面我们在创建 session 时设置了编码完成的回调，这个回调是一个函数指针，它接收的第一个参数，就是我们创建 session 时传入的第八个参数，它接收的第二个参数，就是我们在输入数据时传的第六个参数，后三个参数比较简单，这里就不展开解释了。

// This is the callback function that VideoToolbox calls when encode is
// complete. From inspection this happens on its own queue.
void compressionOutputCallback(void *encoder,
                               void *params,
                               OSStatus status,
                               VTEncodeInfoFlags infoFlags,
                               CMSampleBufferRef sampleBuffer) {
    if (!params) {
    // If there are pending callbacks when the encoder is destroyed, this can happen.
        return;
    }
    std::unique_ptr<RTCFrameEncodeParams> encodeParams(
        reinterpret_cast<RTCFrameEncodeParams *>(params));
    [encodeParams->encoder frameWasEncoded:status
                                    flags:infoFlags
                            sampleBuffer:sampleBuffer
                        codecSpecificInfo:encodeParams->codecSpecificInfo
                                    width:encodeParams->width
                                    height:encodeParams->height
                            renderTimeMs:encodeParams->render_time_ms
                                timestamp:encodeParams->timestamp
                                rotation:encodeParams->rotation];
}

编码数据以及这一帧的基本信息都在 CMSampleBufferRef 中，相关信息的获取示例代码如下：

// 检查是否关键帧
BOOL isKeyframe = NO;
CFArrayRef attachments =
    CMSampleBufferGetSampleAttachmentsArray(sampleBuffer, 0);
if (attachments != nullptr && CFArrayGetCount(attachments)) {
    CFDictionaryRef attachment =
        static_cast<CFDictionaryRef>(CFArrayGetValueAtIndex(attachments, 0));
    isKeyframe =
        !CFDictionaryContainsKey(attachment, kCMSampleAttachmentKey_NotSync);
}


// 获取 pts, dts
CMTime pts = CMSampleBufferGetPresentationTimeStamp(sampleBuffer);
CMTime dts = CMSampleBufferGetDecodeTimeStamp(sampleBuffer);


// 获取 SPS
CMVideoFormatDescriptionRef description =
    CMSampleBufferGetFormatDescription(sampleBuffer);

const uint8_t* sps = nullptr;
size_t sps_size = 0;
CMVideoFormatDescriptionGetH264ParameterSetAtIndex(
          description, 0, &sps, &sps_size, nullptr, nullptr);


// 获取 PPS
const uint8_t* pps = nullptr;
size_t pps_size = 0;
CMVideoFormatDescriptionGetH264ParameterSetAtIndex(
          description, 1, &pps, &pps_size, nullptr, nullptr);


// 获取帧数据
CMBlockBufferRef data_buffer = CMSampleBufferGetDataBuffer(sampleBuffer);
size_t data_size = CMBlockBufferGetDataLength(data_buffer);
uint8_t* data = new uint8_t[data_size];
CMBlockBufferCopyDataBytes(data_buffer, 0, data_size, data);

需要指出的是，编码器输出的数据是 AVCC 格式，WebRTC 将其转换为 Annex-B 格式后，再进行封装和发送。它们是两种 H.264 码流 NALU 存储的方式，简单来说 Annex-B 是 start code + NALU + start code + NALU 的形式，而 AVCC 则是 NALU length + NALU + NALU length + NALU 的形式。

调节码率

码率调节和配置 session 时设置码率的方法一样。

说到码率调节，一年多以前我还在 Stack Overflow 上问过 Android MediaCodec 有没有像 iOS 这样设置平均码率 + 最大码率的接口，现在结论已经很明确了，就是没有。

iOS 有个东西倒是没有：bitrate mode。~~根据文档描述来看，应该是 VBR，因为允许码率在平均码率上下波动嘛。~~ 根据实际测试，从效果上看，应该是 CBR 才对，毕竟 CBR 也不是码率完全不变，小幅度波动还是存在的。

之前在 WebRTC Native 源码导读（三）：安卓视频硬编码实现分析中我对 VBR CBR 如何选择给出了一点看法，这里我想补充几点：

VBR 在画面内容保持静止时，码率会降得很低，一旦画面内容开始动起来，码率上升速度会跟不上，就会导致画面质量很差；
VBR 上调码率后，有可能导致中间网络路径的丢包/延迟增加，进而导致问题；
CBR 会存在关键帧后的几帧内容模糊的问题，如果关键帧间隔较短，可以观察到明显的「呼吸效应」；
WebRTC 使用的方案是 CBR + 长关键帧间隔，这样「呼吸效应」就不是那么明显，而 CBR 确实能增强画面质量；

前两点援引自 Twitch blog。

Update 2018.05.10：在分析 Android MediaCodec 视频硬编时，我对各种模式的码率稳定性以及码率调节做了测试，iOS VideoToolbox 虽然没有多种模式可以选择，但仍可以对仅有的一种模式进行测试，下面是测试结果（iPhone 6），完整项目可以在 GitHub 获取。

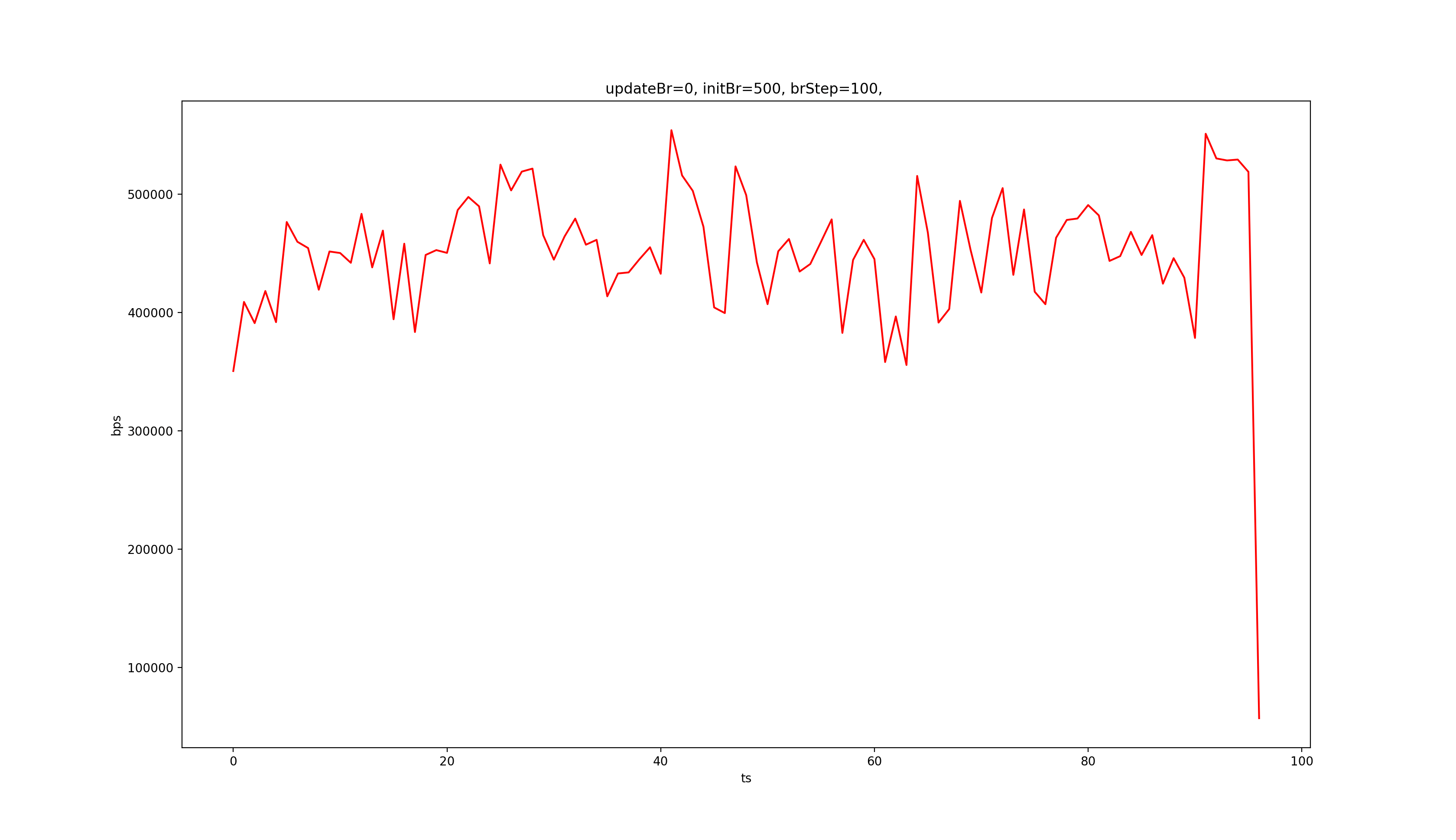

上图是不调节码率时的码率变化曲线，对比 MediaCodec 的测试结果，我们发现 VideoToolbox 的码率比 MediaCodec 的 VBR 还是要稳得多，和 CBR 差不多。

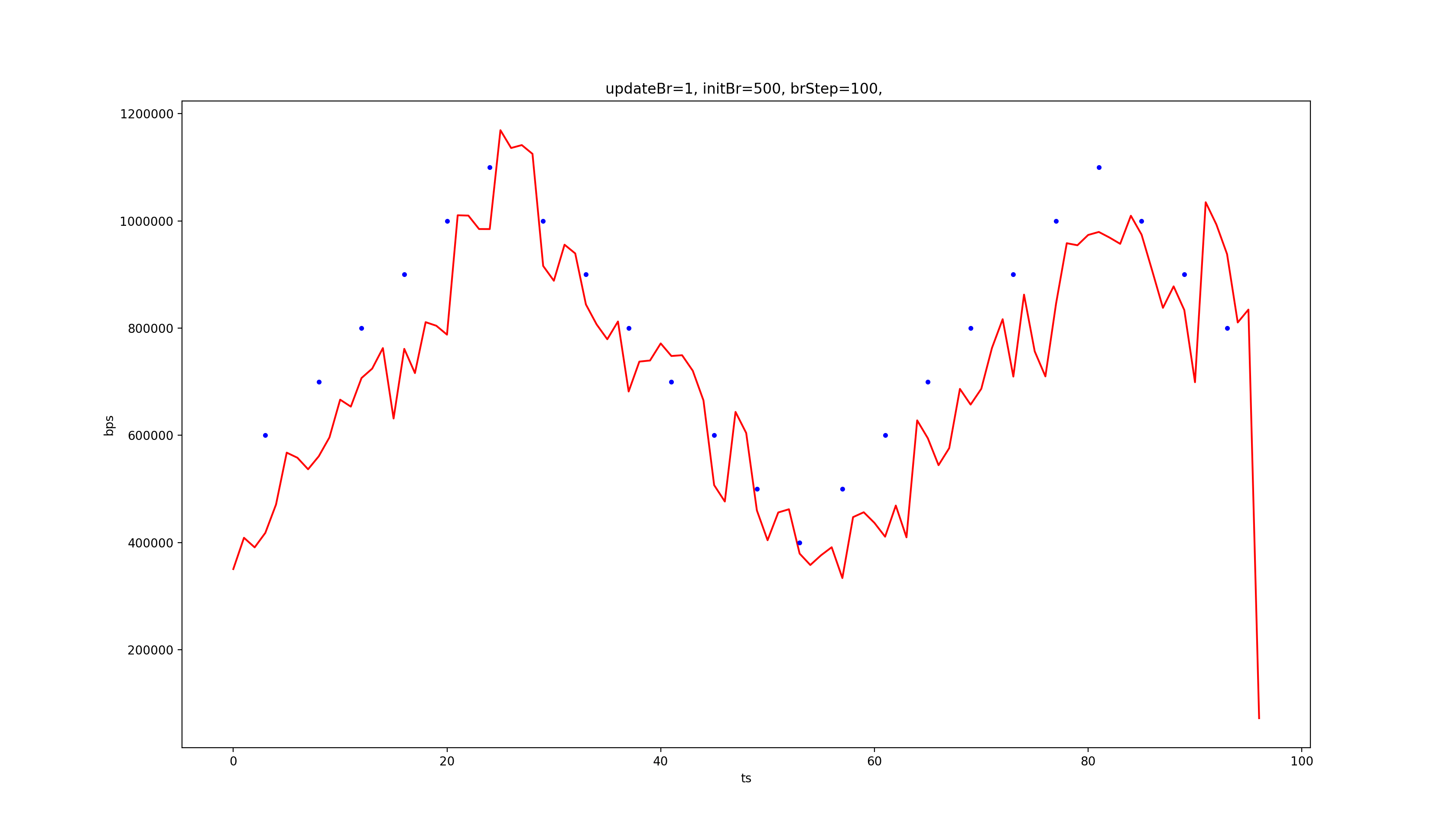

上图是调节码率时的码率变化曲线，可以看到，表现也和 MediaCodec 的 CBR 差不多。

关键帧

前面我们已经提到了 kVTCompressionPropertyKey_MaxKeyFrameInterval 和 kVTCompressionPropertyKey_MaxKeyFrameIntervalDuration 共同控制关键帧间隔。此外，在编码过程中，我们也可以在编某帧时，主动请求编出关键帧：

CFDictionaryRef frameProperties = nullptr;
CFTypeRef keys[] = {kVTEncodeFrameOptionKey_ForceKeyFrame};
CFTypeRef values[] = {kCFBooleanTrue};
CFDictionaryRef frameProperties = CreateCFTypeDictionary(keys, values, 1);

OSStatus status =
        VTCompressionSessionEncodeFrame(_compressionSession,
                                        pixelBuffer,
                                        presentationTimeStamp,
                                        kCMTimeInvalid,
                                        frameProperties,
                                        encodeParams,
                                        nullptr);
