IM 1对1聊天系统架构和存储如何设计

在众多的软件中，聊天功能是不可或缺的一个功能模块，或是用户和用户，或是用户和客服，都需要一个能够即时沟通的功能。

那么一个IM（InstantMessaging）的1对1聊天系统架构和存储应该如何设计呢。

下面来一步步的分析规划。

一. 功能点拆分

首先来看一个IM软件模块包括哪些基本功能

会话列表（需要按照最后一条消息时间的倒序，将会话进行排列）
聊天内容页（单聊双方的消息按时间顺序依次排列）
未读消息计数（发送了但是没有读取的对话，需要在头像旁显示未读数字）
用户头像，昵称（对话的用户资料）

根据上述功能点拆分后，可以确定下来需要哪些数据存储

会话列表
聊天的消息记录
离线消息列表
未读消息数据数量
用户资料

二. 数据结构

实际进行下面几种数据结构存储时，可使用适合自己的场景的组件，例如公司自研的，或熟悉并满足场景要求的。以下我拿redis或mysql来举例子，提供一个思路，实际生产环境还需要具体设计和选型

1. 会话列表

首先，需要为每一个会话创建一个会话Id进行标识。再来看，会话列表的特性是新来消息的会话需要排在列表的上面，那么就可以使用一个有序集合SortedSet来存储。结构如下：

key: prefix_xxx:{uid}
value: {会话Id}
score: {msgId}

key使用当前用户的uid来标识，集合中的每个item则是会话的Id，item的score为会话的最后一条消息的Id，这样根据score自动形成一个有序集合后，就能够满足我们的应用场景了。

2. 单聊消息列表

场景：聊天的消息列表，是一个按照时间顺序来排列的消息记录，并且需要可以根据offset来进行数据拉取。同样可以使用redis的有序集合SortedSet来存储会话的消息列表，通过scan拉取消息。

key: prefix_session_list:{sessionId}
value: {msgId}
score: {msgId}

也可以创建一个Mysql数据表来持久化存储消息记录

create table t_msg_record_list (
`id` bigint not null primary key,
`sessionId` bigint not null comment '会话Id',
`msgId` bigint not null comment '消息Id',
`isRead` tinyint not null default 0 commment '已读状态',
`recordStatus` smallint not null default 0 commment '消息状态',
`createTime` datetime not null,
key `sessionId` (`sessionId`)
)engine=innodb;

根据会话Id分页查询时，就可以这样查询出所有msgId，再根据msgId去拉取msg的详情，组合成列表返回给客户端：

SELECT msgId FROM t_msg_record_list WHERE sessionId = 1 AND recordStatus = 0 AND msgId > 1 ORDER BY id desc LIMIT 10;

3. 离线消息

离线消息可以分为「索引」和「消息id列表」两部分

离线消息索引需要记录的是，哪些用户给当前用户发送了离线消息，所以我们可以使用redis的集合Set来记录这些信息：

key: prefix_xxx:{uid}
value: {senderUid}

通过scan离线消息索引拿到了sendUid，再去拿这个会话的具体的离线消息id列表

然后，消息id列表使用redis的一个list链表来存储：

key:prefix_offline_msg:{uid}:{senderUid}
value:{msgId}

拿到所有msgId以后，去获取msg的实体详情填充即可

4. 未读计数

未读计数= 收到消息总数 – 已读数量

所以我们要存储两个已知数据便于计算出未读数量，即消息总数量和已读数量

由于对话存在双方发消息，所以分别维护对话双方的两个数据项，方便计算各自的未读数

接受消息总数量：

key: prefix_session_count:{会话Id}:{uid}
value: 总数量

已读数量：

key: prefix_session_read_count:{会话Id}:{uid}
value: 已读数量

5. 用户资料

使用mysql按需设计即可，变更保存后将数据同步到redis中使用。

三. 架构层级拆分

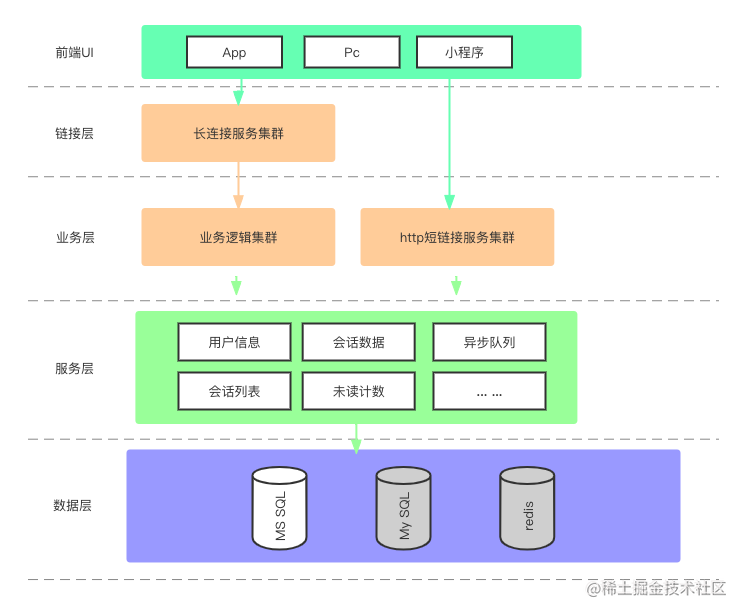

如图所示，我们可以将架构大致分为五层，具体说明如下：

1. 客户端层

我们IM服务的client肯定是有多个，web/app等，需要封装多种SDK隐藏底层细节，便于接入方接入。

2. 连接层

即时通讯需要客户端和服务端之间建立一个长链接，一方面维护用户的在线状态，另一方面便于复用连接进行消息的收发。

而维护连接这个动作，它的独立性很强，不需要与业务逻辑耦合，所以我们把链接层单独拆分出来一个。

这样在业务逻辑迭代上线时，业务层进行滚动上线也不会导致用户的链接断开。

连接协议至于连接协议的选择，有如下几种方式

基于tcp链接，自定义传输协议（开发成本高，需要有一定条件）
websocket
http chunk （不建议使用，http工作在7层上，且只能服务端单向的向客户端传输数据，心跳连接不好维护）

这里推荐优先使用四层的协议来进行长链接的维护。

因为长链接集群的前方要做负载均衡，使用七层的协议，客户端要先和负载均衡机器建立链接，然后负载均衡机器再和业务层集群交互。

这样在连接数很大的时候，负载均衡的机器容易成为瓶颈。四层的负载均衡可以直接通过修改目标机器ip prot的方式来进行转发，不需要client和负载均衡机器建链接

3. 业务层

业务层可以分为「长链接业务层」和「短链接业务层」具体两者的功能拆分，可根据业务实际情况设计

长链接业务层: 负责会话相关的业务逻辑，比如收发消息/拉取会话列表/未读计数push等业务
短链接业务层: 负责一些临时接口请求，比如用户资料拉取/资料变更等类似业务

两种业务层都通过调用服务层来进行数据读取和写入等擦欧总

4. 服务层

这层属于微服务，来为上层业务层提供基础服务能力，例如敏感消息过滤/会话列表数据读写/消息的落地和发送等功能。

5. 数据层

为上层的服务层来提供数据的实际落地写入，可以使用mysql，redis或其他sql/nosql数据库。

四. 推拉模式选择

那么在消息的发送上，我们应该选用推模式，还是拉模式，抑或是推拉结合呢？

1. 纯推模式

首先，我们假设使用纯推模式，来看会存在什么样的问题

场景1: 新设备登陆初始化

用户新登陆一台设备的时候，如果消息记录全都是空的，体验会很不好。

那么就需要服务端推送全量的消息记录到客户端，历史消息量大的时候，非常浪费服务端资源和带宽。

场景2: 设备间切换

tips：设备A和B都非第一次登陆

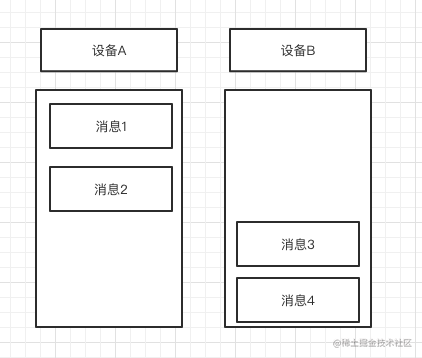

如图所示，流程如下

用户1在设备A上登陆，收到了用户2的消息1和2，push到了设备A上。
用户1退出了设备A，用户2又给他发送了消息3和4
用户1登陆了设备B，服务端push消息3和4到了设备B

但是此时，设备B缺少了消息1和2，用户再登陆回设备A的话又缺少了消息3和4，这也就产生了「消息空洞」

2. 纯拉模式

然后，我们假设使用纯拉模式，来看会存在哪些问题

场景1: 收新消息

纯拉模式下，客户端需要和服务端进行一个长轮询，来定时检查是否存在新消息，并进行消息拉取。这样轮询的时间间隔需要很难确定合适，间隔大了消息不实时，间隔小了无疑对服务器会产生很大的压力，无法支撑大量的在线用户进行聊天。

总结

由于推拉模式分别适用于业务中的不同场景需要，所以我们要使用推拉结合的方式来做。

拉模式适合的场景如下：

设备初始化时：先拉取会话列表，在根据会话的列表来为每个会话拉取一定的消息记录。可以通过控制拉取的数据量，减轻服务端压力。
历史聊天记录：按需拉取一定条数的记录，用户向上翻取记录再拉取固定条数的记录，直到翻到没有记录（就是翻页）。

推模式适合的场景如下：

用户实时接收消息
用户在线，有未读消息做通知栏push时。

五. 消息流转

上面确定好推拉模式后，我们来看发消息和收消息都有哪些业务逻辑执行。

发消息

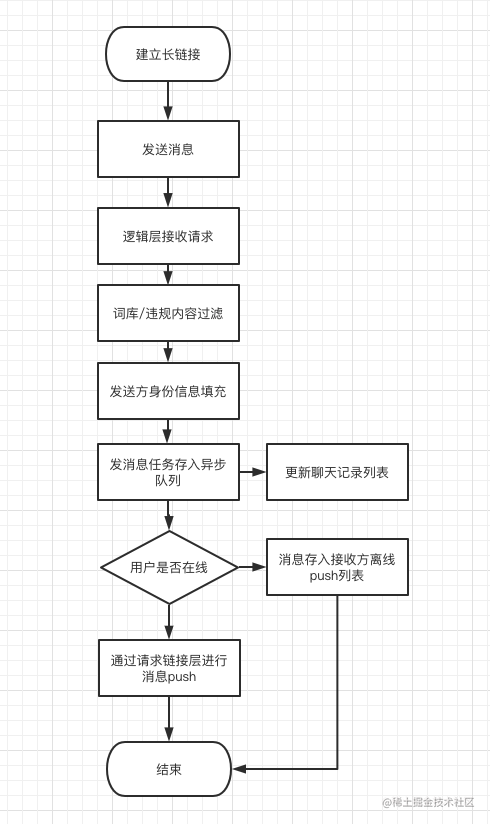

如上图所示，大致可分为三步：

1. 消息过滤

首先用户的消息通过客户端的SDK发送出来，通过长链接到达了「逻辑层」，逻辑层接收到该请求后，可以根据定义的拦截过滤规则调用「服务层」的服务接口，来对消息进行处理；

2. 消息补充

处理通过后，来对消息的发送方资料进行填充，简单来说就是senderId标识，接收方接收消息时能够填充到对应的会话中。

3. 派发任务

消息实体处理完成后，将该消息push到「服务层」的「异步任务队列」服务中。异步队列任务主要需要做以下四个方面的操作

更新存储端的「聊天记录」
更新会话的「消息总数量」，用来计算未读计数
根据接收方的在线状态来判断，是直接进行push，还是存入到离线列表中，等待用户上线后再进行消息拉取
更新「会话列表」的score值

具体异步队列还可以细化拆分，例如

实时任务队列
延时任务队列
失败重试队列分别启动不同的线程池来消费任务，按需分配线程数处理

收消息

收消息主要有以下几个场景需要处理

客户端需要将消息append到聊天列表中，并在会话列表中将该会话增加未读消息标识。
如果接收方打开了开聊天窗口，客户端会发送一个消息的ACK给服务端，来标记该消息已读。
服务端收到已读ACK后需要更新「已读计数」相关数据项
如果是拉取离线消息，服务端还需要更新「离线消息」相关数据项

小结

本文从五个方面来对单聊的IM架构进行了设计分析

业务功能拆分
数据结构设计
系统结构设计
推拉模式选择
消息流转分析讲了基础的结构有哪些，数据结构有哪些要求，以及消息流传的过程是什么样的。

对im单聊场景的开发框架有了大体的一个认识，但是实际落地的时候还有很多细节需要去实现。
