在前面剖析 IM 分层架构和 IM 服务架构等一系列文章中，我们知道 IM 后端整体可以抽象为三层，即入口层 Entry、业务逻辑层 Logic 和数据访问层 Das。

关于 Entry 和 Das 如何进行设计，我们分别在 “IM专题：分层架构IM系统（5）— Entry设计” 和 “IM专题：分层架构IM系统（9）— Das核心职责和逻辑设计” 中进行分析和讲解。今天我们剖析一下 Logic 中高效的单线程服务框架是如何进行设计的。

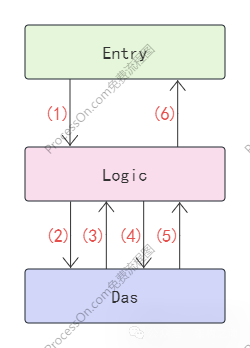

对 Entry、Logic 和 Das 三层进行抽象后，三层之间的交互方式，见下图。

• 首先，Logic 接收 Entry 的请求包；
• 然后，Logic 请求 Das，并处理 Das 的返回；根据业务需求，Logic 与 Das 之间往往会存在多次交互；
• 最后，Logic 将结果回复给 Entry。

上述是一个客户端发起一个请求后的基本处理流程，在这个基本流程中 Logic 的处理动作并不是连续的，而是多次等待 Das 的返回之后的分段处理动作；那么多个客户端发起多个不同的请求后，Logic 应该如何正确的处理呢？

最常规的处理方式是针对每一个客户端，Logic 启动一个独立的线程进行处理，在这个线程中完成上述图中（1）—（6）步完整的处理流程；这种方式是最容易理解，最容易落地，但也是性能最差的，只适合数量极少客户端（比如：低于50）的应用场景。

分析上图，很容易获得以下信息：

• Logic 只与 Entry 和 Das 存在网络IO，除此之外 Logic 没有任何其他的 IO动作；
• 对客户端的请求，Logic 存在大量的分段处理逻辑；
• Logic 的处理逻辑主要集中在业务对象的构造、数据包序列化和反序列化、对数据结果的逻辑判断等，没有高密集的计算任务。

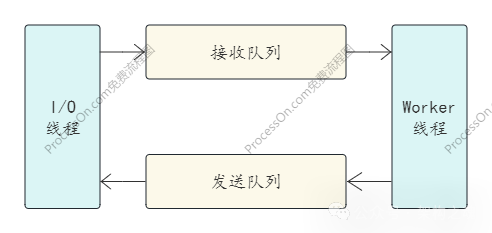

所以，Logic 完全可以通过一个线程来实现，满足多个客户端并发请求流程的逻辑处理；我们来对这个单线程服务框架进行逐步剖析。设计单线程服务框架模型，见下图。

• I/O 线程接收数据包，放入接收队列；这里的数据包包括 Entry 发送的请求包和 Das 返回的结果包，如上图中的步骤（1）（3）（5）；
• Worker 线程从接收队列中依次取出数据包进行处理，这里的处理动作是纯 CPU 计算，没有任何 IO 行为；
• Worker 线程对每一个数据包处理后的结果放入发送队列；
• I/O 线程从发送队列中依次取出结果数据包发送出去；这里的结果数据包包括发送给 Das 的请求包和返回给 Entry 的结果包，如上图中的步骤（2）（4）（6）。

单线程服务框架，并非只有一个线程，而是指真正用于业务处理的 Worker 线程只有一个，这一个 Worker 线程没有任何的 I/O 动作，用来应对多个客户端的高并发请求绰绰有余了。

上图是一个单线程服务框架模型，要对其进行落地，还需要解决很多问题。

问题一：请求上下文

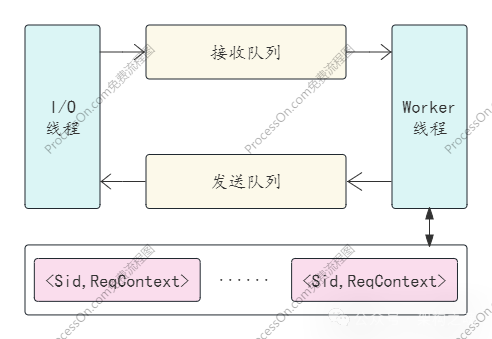

首先，我们前面分析过，一个完整的请求流程是由 Worker 线程分段处理的，并不是一次连续处理完成，那这个时候就需要保存请求的上下文信息，见下图。

• 请求的上下文池信息结构是一个 Map，Map 的 key 是请求的序列化唯一标识 sid，Map 的 value 是封装的请求上下文对象 ReqContext ，该对象的成员字段信息会在后面文章中详细描述；需要注意，Map 的 key 不能是用户的唯一标识 uid，因为客户端会同时发出不同的请求；
• Logic 接收 Entry 发送的请求后，Worker 线程会构造请求的 ReqContext 对象写入上下文池；当 Logic 向 Entry 返回结果后，Worker 线程会从上下文池中删除 ReqContext 对象。

问题二：状态机

单线程服务框架，由一个 Worker 线程处理所有客户端发出的所有的请求，由 Sid 标识一个唯一请求，并且在上下文池中存储该请求的上下文信息；那么在一次请求处理流程中，如何知晓当前 Das 的返回数据包是哪一次呢？

举个例子：在一次完整的请求处理流程中，Logic 需要访问三次 Das，那么在 Das 第一次返回时，Logic 如何知晓还需要继续访问 Das 呢？作为一个服务框架，需要给业务代码提供通用的编写业务流程的能力。这里通过状态机进行实现。

状态机本质上是一个可以枚举的变量，变量的每一个取值代表一个具体的状态，比如：状态机为 1 时，表示 Logic 第一次访问 Das 返回的结果，然后业务代码可以根据状态机的取值编写后续的处理流程。针对每一个业务请求，都会生成一个状态机变量，而该状态机变量就保存在 Sid 映射的 ReqContext 对象中，放于上下文池中。

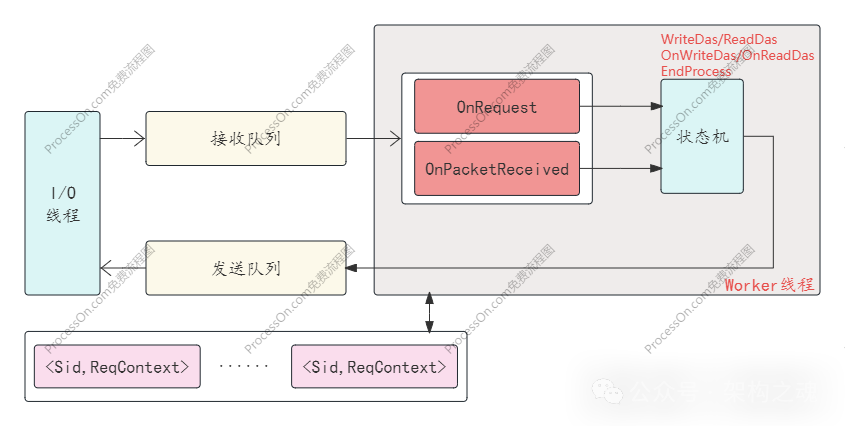

对 Worker 线程的具体处理动作展开，设计见下图。

• 在该单线程服务框架中，定义固定的函数，由框架来调用；而固定函数的实现由业务代码来填充；
• Entry 发送的请求包，通过 I/O 线程进入接收队列；因为是 Entry 发送的请求包，所以 Worker 线程会调用 OnRequest 函数，该函数完成对请求包的解析和状态机函数的调用；
• 状态机模块中包含了对 Das 的读写调用，如：WriteDas 或 ReadDas；同时对状态机变量进行赋值，该状态机变量写入上下文池；对 Das 的读写请求进入发送队列，由 I/O 线程发送给 Das；
• Das 返回的数据，通过 I/O 线程再进入接收队列，此时 Worker 线程会调用 OnPacketReceived 函数，该函数根据状态机变量的值完成对对应状态机函数的调用；上次若调用的是 WriteDas，则本次会调用对应的 OnWriteDas，意为对 Das 访问返回的事件处理；这就是状态机最核心的作用；
• 根据业务逻辑编写业务代码，可以继续发起对 Das 的访问，如此循环，直至 EndProcess  完成整个流程处理。

问题三：超时处理

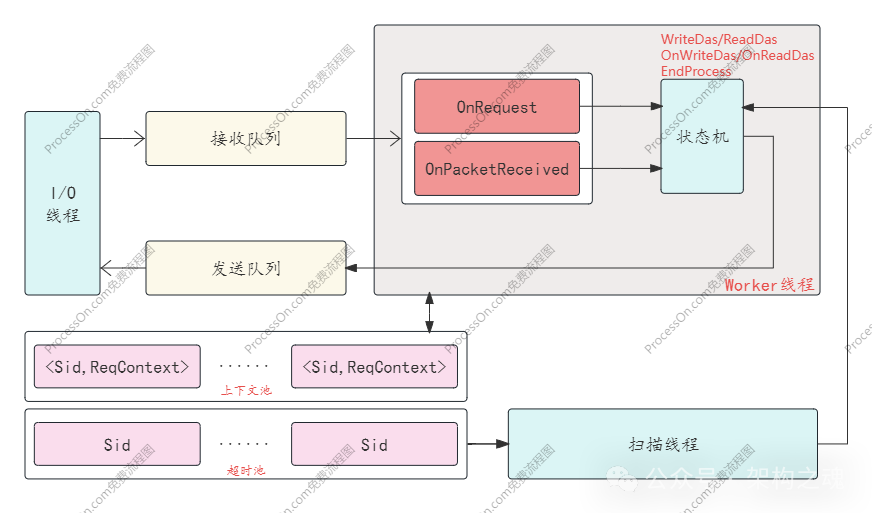

Logic 多次访问 Das ，若 Das 不能及时返回结果到 Logic ，这样的请求需要及时做超时处理，并释放占用的上下文资源，见下图。

• Worker 线程每生成一个发送到 Das 的请求包并写入到发送队列时，就在超时池中写入 Sid 元素；
• 当 Worker 线程调用 OnPacketReceived 时，会从超时池中移除对应的 Sid 元素；
• 启动独立的扫描线程对超时池进行定时扫描，在规定时间内没有从超时池中移走的 Sid 元素，判断为请求超时，并通过状态机进行后续的业务处理。

最后，总结文中关键：

1. Logic 接收 Entry 请求后，与 Das 多次交互，最后返回结果给 Entry；
2. 分析 Logic 对客户端的请求处理流程，可以实现高效的单线程服务框架；
3. Logic 单线程服务框架需要解决三个核心问题：请求上下文、状态机和超时处理；
4. Logic 单线程服务框架中包括三个线程：I/O 线程、Worker 线程和扫描线程；
5. Logic 单线程服务框架独立于编程语言，可以分别通过 C++、Java、Go语言等进行实现。
