IM专题：模型分析（3）—读写扩散模型

读写扩散模型，即读扩散和写扩散模型；

读扩散，也叫拉取模型，描述对数据进行读取操作时，有更多的读取动作；

写扩散，也叫推送模型，描述对数据进行写入操作时，有更多的写入动作。

IM 系统的读写扩散模型主要体现在对群消息的处理上，在之前的文章中（IM专题：分层架构IM系统（14）—群消息逻辑实现 ）曾经分析过群消息的处理方式，我们对重点快速复习一下。

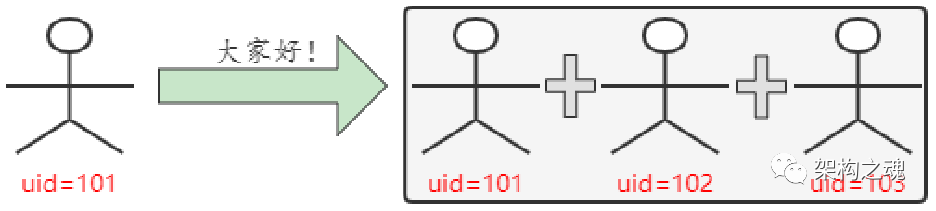

假设一个群有三个成员，分别是 uid=101、uid=102 和 uid=103，用户 uid=101 在群里发送消息 “大家好！”，见下图。

那么需要在群消息关系表中保存记录，如下：

也就是，每发送一条群消息，需要站在每个群成员的维度分别保存一条消息记录。这样设计的原因主要有两个：一是为了方便消息的定制化处理（若一个群成员删除了群消息，只是删除了自己的群消息，并不会影响到其他群成员能浏览到该条群消息）；二是当群消息数量很大做分库分表时，每一个用户的所有群消息能落在同一张表中，避免对所有数据表的遍历。

一、IM 写扩散模型

上述处理逻辑其实就是 IM 系统的写扩散操作，我们对其抽象出 “写扩散模型”，见下图。

在 IM 的写扩散模型中，每一个群成员都有自己独立的 “信箱”（即消息存储）；当产生一条群消息时，需要分别投递（写入）到每个成员的信箱中；每个成员对群消息进行读取时，只需要从自己的信箱中拉取消息即可。

写扩散模型最大的优点就是读取逻辑非常简单，尤其是在大规模用户高并发读取时，避免了锁操作，有较大的性能优势；同时，因为存储隔离，方便了消息的定制化处理。

写扩散模型最大的缺点就是消息的存储成本很大，发送消息操作较为耗时，思考一下，为什么微信群成员数量的上限是 500？同时，写扩散队列在落地实现时有非常高的技术复杂度。

写扩散模型通常应用在群成员数量不高，读多写少的业务场景中。

二、IM 读扩散模型

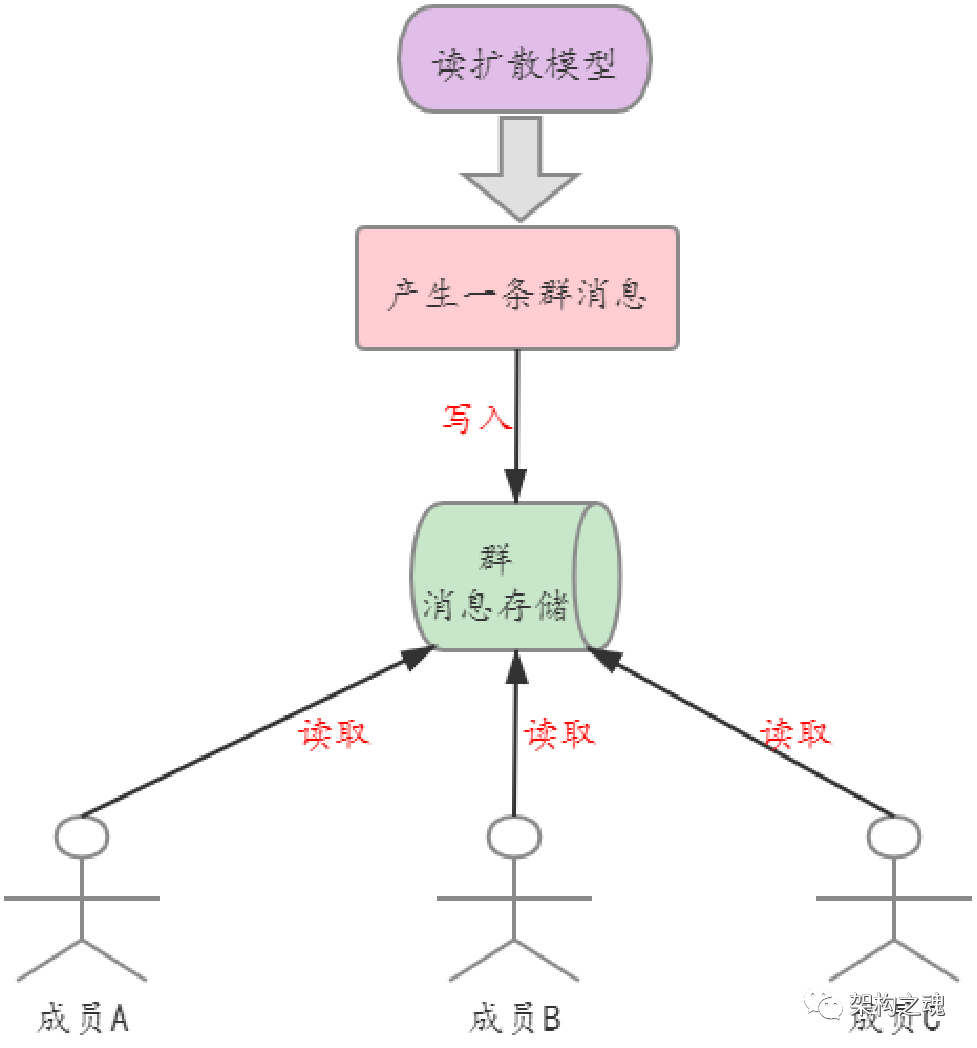

当一个群成员的数量是 10 或 100 时，我们可以使用 “写扩散模型” 解决方案，当群成员数量是 1000 或 10000 时，写扩散模型会因为冗余写导致非常高的写延时，这肯定是不可取的，此时可以使用 “读扩散模型” 方案，见下图。

在 IM 的读扩散模型中，所有的群成员共享同一个信箱（群消息存储）；当产生一条群消息时，只需要将一条群消息记录投递（写入）到信箱中即可；然后所有的群成员从这一个信箱中读取群消息。

看到这里，细心的同学肯定会发出疑问，这样的设计方式，消息的定制化处理怎么做呢？比如：成员 A 删除了一条群消息，这肯定不能影响到其他群成员对这条群消息的浏览。这就是读扩散模型的核心了：需要专门设计一张 “群消息删除表” 来记录删除的群消息id，每个群成员从信箱中读取群消息后，再读取 “群消息删除表”，以此判断该群消息是否展示。

读扩散模型最大的优点就是消息的写入逻辑简单（毕竟只写一条记录即可），消息的存储成本较低，写入的实时性好，没有时延问题。

读扩散模型最大的缺点就是数据的读取逻辑复杂，不仅要读取消息存储表，还要读取其他业务表后进行数据聚合；另外一个非常关键的问题是多用户并发读取时会形成 IO 的热点，造成性能的急剧下降。

读扩散模型通常应用在群成员数量很高，读少写多的业务场景中。

三、读写扩散模型

在 IM 群消息的业务场景中，有一个默认的前提，就是每一个群成员默认订阅了所有的群消息，每一条群消息都会去接收。我们将这个 “订阅” 的前提动作考虑进来，形成完整的读写扩散模型。

读写扩散模型除了 IM 之外，应用更多的是 feed 流场景，比如：微信朋友圈、微博等。

在完整的读写扩散模型中，有【订阅】、【发布】、【取消订阅】等主要的业务动作。

1、订阅

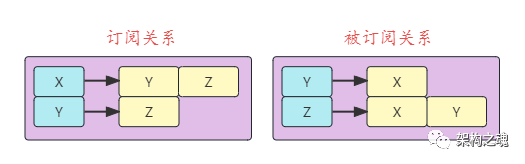

假设一个系统中有 X、Y、Z 三个用户，用户 X 订阅了 用户 Y 和用户 Z，用户 Y 订阅了用户 Z，那么其订阅和被订阅的关系存储，见下图。

订阅与被订阅关系，一般通过双向的 KList 结构来存储。

用户 X 订阅了 Y 和 Z，那么在 “订阅关系” 中，Key 是 X，List 中元素包括 Y 和 Z；用户 Y 订阅了 Z，那么在 “订阅关系” 中，Key 是 Y，List 中元素包括 Z。

在 “被订阅关系” 中，Y 被 X订阅，则 Key 是 Y，List 中元素包括 X；Z 被 X 和 Y 订阅，则 Key 是 Z，List 中元素包括 X 和 Y。

2、发布

假设用户 Z 发布了两条消息：msg1 和 msg2，在不同的扩散模型中，则有不同的存储方式。

在写扩散模型中，处理方式为：

• 从被订阅关系中，由 Z 获取元素 X 和 Y；

• 在 “写扩散存储” 中，将两条消息 msg1 和 msg2 分别写入到 X 和 Y 的 KList 结构中，见下图；

• 用户 X 和 Y 在拉取消息时，直接从 “写扩散存储” 中读取。

在读扩散模型中，处理方式为：

• 在 “读扩散存储” 中，直接将两条消息 msg1 和 msg2 写入到 Z 的 KList 结构中，见下图；

• 用户 X 在拉取消息时，首先从 “订阅关系” 中获取其订阅的列表，Y 和 Z；

• 然后再从 “读扩散存储” 中，分别获取 Y 和 Z 的消息列表后进行聚合。

3、取消订阅

取消订阅操作比较简单，直接从 “订阅关系” 和 “被订阅关系” 的存储列表中删除相关元素，同时根据业务规则，对已经获取的消息是否需要保留进行判断即可。

最后，总结文中关键：

1. IM 写扩散模型中，每产生一条消息，需要分别投递到每个成员的独立信箱中；该模型读取逻辑简单，方便消息的定制化处理，在高并发读时有较大的性能优势；但是该模型的存储成本很大，写扩散队列落地复杂。

2. IM 读扩散模型中，每产生一条消息，只需写一条记录即可；该模型消息的写入逻辑简单，存储成本低，实时性好；不过数据的读取逻辑复杂，在多用户并发读取时会有 IO 热点问题。

3. 在完整的读写扩散模型中，有【订阅】、【发布】、【取消订阅】等主要的业务动作；一般通过 KList 结构实现订阅关系、被订阅关系、写扩散存储和读扩散存储。
