IM专题：分层架构IM系统（15）—状态同步逻辑实现

在 IM 系统中，“用户状态” 通常指用户的离线和在线状态；在一些企业 IM 系统应用中，会对用户的状态进行扩展，比如：“会议中”、“疯狂编码中”、“发热中” 等等；对于前一类用户状态，只需要缓存中记录即可，而对于后一类的用户状态，则需要进行持久化。

在很多的业务场景中，客户端用户特别关注其联系人的在线和离线状态；还记得那些年我们曾每天都会登录的 QQ 吗？通过好友头像的亮度，就知道对方是否在线。

对于客户端用户来说，其好友联系人的在线状态，是怎么同步过来的呢？这一部分内容不是很复杂，我们今天分析一下。

一、IM 部署模型

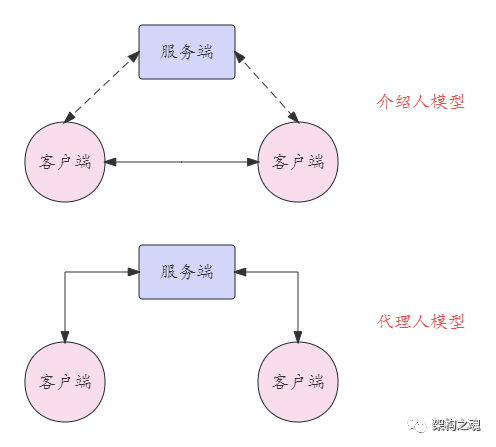

IM 系统从产生到现在，在这几十年的发展过程中，共有两种部署模型：一种是介绍人模型，一种是代理人模型，见下图。

介绍人模型，也叫直连模型，在服务端的帮助（介绍）下，客户端会直接建立连接进行通讯；这种 IM 模型在 IM 系统最初发展时或在局域网中应该较多，目前在互联网系统中几乎不再应用。

代理人模型，也叫推拉模型，客户端之间的通讯全部由服务端进行代理，因此服务端是一个非常非常关键的角色；目前绝大多数的 IM 系统都采用代理人模型。本 IM 专题所有的文章和实践也全部是基于代理人模型进行讲解的。

二、消息同步模型

在代理人模型中，所有客户端的状态（用户登录之后，即为在线；用户登出或心跳超时，即为离线）都会第一时间同步到服务端，具体来说，在分层架构 IM 系统中，用户状态是同步和保存到路由层的 Router 中。现在问题的关键是，保存在服务端的所有用户的状态数据，如何同步到相关的客户端？

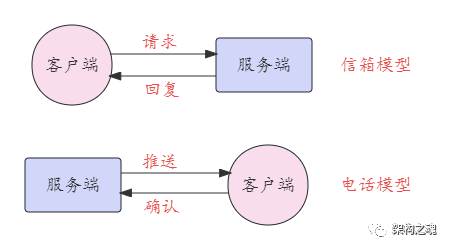

总的来说，有两种实现方式：一种是信箱模型，一种是电话模型；信箱模型在单体架构的消息收发逻辑中分析过（见 IM专题：单体架构IM系统（2）），电话模型在分层架构的消息收发逻辑中分析过（见 I M专题：分层架构IM系统（12）—消息收发逻辑实现）。见下图。

信箱模型和电话模型都是将消息从服务端同步到客户端的方式。

信箱模型，也叫做 pull 模型，动作由客户端触发，服务端只管实现接口和被动响应即可；信箱模型中，由客户端对结果负责。信箱模型落地实现非常简单，但是消息的及时性不高。

电话模型，也叫做 push 模型，动作由服务端触发，客户端收到消息后，需要回复确认；电话模型中，由服务端对结果负责。电话模型在落地实现时具有一定的复杂度，但是消息的及时性很高。

对比两种实现模型，优缺点正好相反；大家思考一下，有没有第三种模型能中和信箱模型和电话模型，集其优势于一体呢？（我们在后续文章中进行分析）

三、同步用户状态

用户状态从服务端到客户端的同步，适合采用信箱模型进行实现。

基于信箱模型同步用户状态，服务端实现时更容易落地；而且，从产品上讲，用户对联系人在线状态的敏感度远没有消息那样强，所以用户状态同步的及时性不需要很高。

如果同步用户状态采用电话模型，除了实现的复杂度之外，对服务端会造成 “写扩散” 的负载：假设平均每个用户有 30 个联系人，在一秒内有 2000 个用户的状态发生了改变（从离线变为在线，或从在线变为离线），那么服务端需要推送 60000 次。

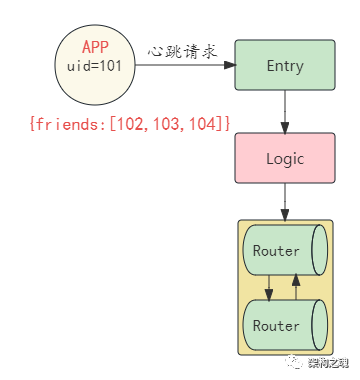

采用信箱模型的话，则可以通过批量读取的方式，避免扩散操作。见下图。

客户端与服务端之间的交互，复用 “心跳链路”；心跳除了保活客户端与服务端之间的长连接外，可以通过扩展成为信箱模型的通信链路，用于获取联系人状态，用户签名，非实时的广播消息等业务场景。

客户端在心跳请求（也即获取用户状态请求）中，加入联系人 uid 列表参数；请求由入口层 Entry 接收后，转发至业务逻辑层 Logic； Logic 对路由层 Router 进行批量读取，获取联系人列表的在线状态，然后逐层返回。

关于用户的在线状态，这里有一个非常关键的点需要注意：用户往往只关心联系人最后的在线状态，对中间状态的变化（在线变离线，或离线变在线），并不关注；也就是说，用户状态是时序性不敏感的业务；如果采用电话模型的话，会体现出这种时序性，很可能会由不稳定的网络造成误差。

例如：用户 uid=102，在 15:16:17 时，由 ”离线“ 变为 ”在线“；在 15:16:18 时，又由 ”在线“ 变为 ”离线“；用户 102 最后的状态是 ”离线“。在信箱模型中，直接拉取最后的状态即可。但在电话模型中，需要由服务端向客户端推送两次数据：一次是 ”在线“，一次是 ”离线“，这两次推送很可能会因网络抖动导致 ”离线“ 数据先到，”在线“ 数据后到，最后 uid=102 的用户状态是 ”在线“，从而产生错误的用户状态。

最后，总结文中关键：
