IM专题：分层架构IM系统（14）—群消息逻辑实现

前面我们分析了 “点对点消息” 的实现逻辑（IM专题：分层架构IM系统（12）—消息收发逻辑实现），今天分析 IM 群消息逻辑。

在之前的文章分析过，“私信消息”（即点对点消息）属于【基础功能需求】，“群消息” 属于【扩展功能需求】， “群消息” 功能是基于 “私信消息” 进行实现的，当 “私信消息” 功能完成后，实现 “群消息” 则轻而易举！

我们先分析 “群消息” 的领域模型，再分析其逻辑流程。

一、群消息领域模型

领域模型是对现实世界中对象的可视化表示；群消息是 IM 系统的一个问题领域，其模型可以通过 “关系表” 非常直观的进行表达。

群消息的领域模型包括 “群消息” 和 “群联系人”，其设计理念在之前的一篇文章（IM专题：分层架构IM系统（10）—Das领域模型设计）中曾深入分析过。

1、群消息

群消息关系表在设计时，需要重点考虑两个因素：一是消息定制化，二是分表存储。

先说群消息的定制化：假设张三和李四都在群里，当群里有人发出一条消息时，如果张三将这条消息删除了，并不表示其他群成员就看不到这条消息了；如果李四将这条消息点赞了，也并不表示其他群成员都点赞了该条消息。这就是群消息的定制化，虽然站在群的角度看，这是一条消息，但站在每个群成员的角度看，消息就不是一条了，它是跟每个群成员绑定的。

再说分表存储：每一个用户可能有很多的群，每一个群可能有非常多的群消息；当群消息总的数量非常大的时候，我们往往会对其进行分表处理。这个时候就需要考虑一个关键问题了：每一个用户的所有群的所有的消息都应该落在一张表中，避免在查询时对所有的表进行遍历。

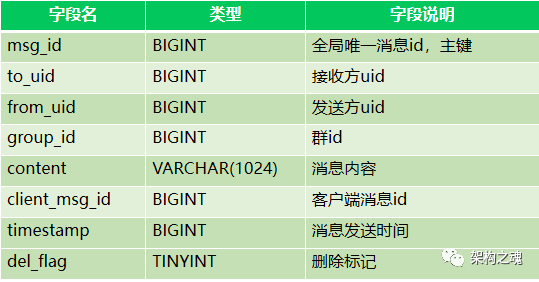

基于上述两个因素的考虑，对群消息关系表设计如下：

单单分析表结构比较干涩，我们直接举例，如下：

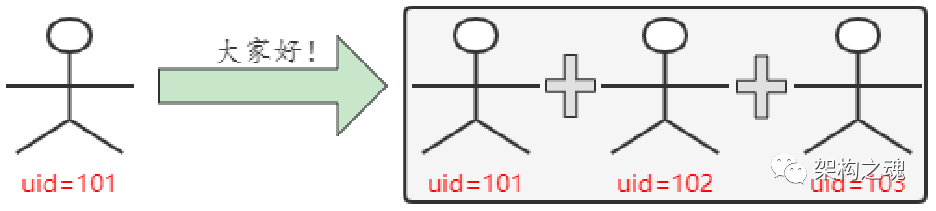

假设一个群有三个成员，分别是 uid=101、uid=102 和 uid=103，用户 uid=101 在群里发送消息 “大家好！”，那么需要在群消息关系表中保存记录如下：

是的，该群有三个成员，一条群消息需要站在每个群成员的维度分别保存一条！

msg_id 是群消息表的全局主键，该字段值由服务端生成。

to_uid 是群消息的接收方，是记录的核心字段，其他字段属性都是围绕 to_uid 进行描述的。

from_uid 是群消息的发送方，group_id 是当前群的 id；站在群的角度分析，from_uid 和 to_uid 是可以相同的。

content 是群消息的内容，client_msg_id 是由群消息发送方客户端生成的，是在发送方客户端范围内唯一的消息id，该 id 用来实现消息的幂等性。

timestamp 是由服务端生成的群消息的发送时间。

del_flag 是群消息逻辑删除标记，这个字段体现出了群消息的定制化能力。

群消息关系结构的设计理念是针对每一条群消息，站在每一个群成员（to_uid）的维度分别存储一条记录，那么在分表时，可以非常自然的选择 to_uid 作为索引字段，这样同一用户的所有群消息会落在同一张表中。

另外，我们会发现：content、client_msg_id、timestamp 等字段内容是一样的，为了节省存储减少冗余，可以单独在 “消息内容表” 中进行存储。

分析到这里，喜欢思考的同学肯定会提出疑问：如果一个群有100个成员，难道每发一条消息需要保存100条记录吗？这就是 IM 的 “写扩散模型”，在一定写扩散能力范围内和产品需求下，是完全可以这样实现的；想一下，为什么微信的群成员会限制在 500 人呢？当然，当 “写扩散” 带来的耗时和负载无法承受时，可以通过 “读扩散模型” 来实现（在后续文章中进行分析）。

2、群联系人

在 IM 系统中，“联系人” 除了是自然人之外，群也可以是当前登录用户的 “联系人”；另外，“系统” 本身也是一类 “联系人”，我们在后面文章中会分析到！

群联系人领域模型在设计的时候，和群消息领域模型类似，也需要考虑相同的两个因素：定制化需求和分表存储需求。

张三和李四在同一个群里，这个群就是张三和李四的联系人，当张三删除这个 “群联系人” 时，李四的 “群联系人” 仍然是存在的，这就是群联系人模型的定制化需求。

当所有的群联系人数量很大时，需要分表存储；同样，需要同一个用户的所有的群联系人需要落在同一张表中，避免轮询所有的群联系人表，这就是群联系人模型的分表存储需求。

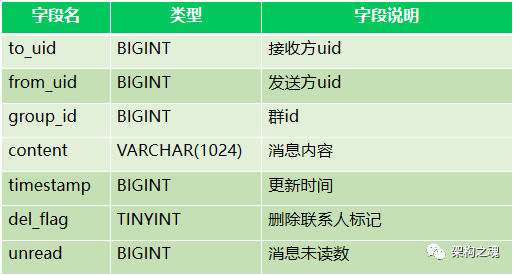

基于这两个因素的考虑，对群联系人关系表设计如下：

举例说明，假设一个群有三个成员，分别是 uid=101、uid=102 和 uid=103，用户 uid=101 在群里发送消息 “大家好！”，那么需要在群联系人关系表中保存记录如下：

和群消息表设计理念一致，群是该群中所有成员的联系人，需要根据群成员的数量保存相应的记录；在这里，群成员有三个人，所以需要保存三条群联系人的记录。

群联系人表主要是更新操作，在该表中要始终存储群的最后一条消息。

to_uid 是群最后一条消息的接收方，该字段也是记录的核心字段，其他字段属性都是围绕着 to_uid 进行描述的。

from_uid 是群最后一条消息的发送方，group_id 是当前群的 id ；站在群的角度分析，from_uid 和 to_uid 是可以相同的。

content 是该群最后一条消息的内容，timestamp 是群最后一条消息的发送时间，该值由服务端生成。

del_flag 是群联系人逻辑删除的标记，这个字段体现出了群联系人的定制化能力。

unread 是当前用户（to_uid）对该群未读的消息数。

群联系人表针对每一位群成员（to_uid）保存记录，当群联系人记录数量很高时，将 to_uid 作为分表索引字段，这样同一用户所有的群联系人记录会落在同一张表中。

二、群消息收发逻辑流程

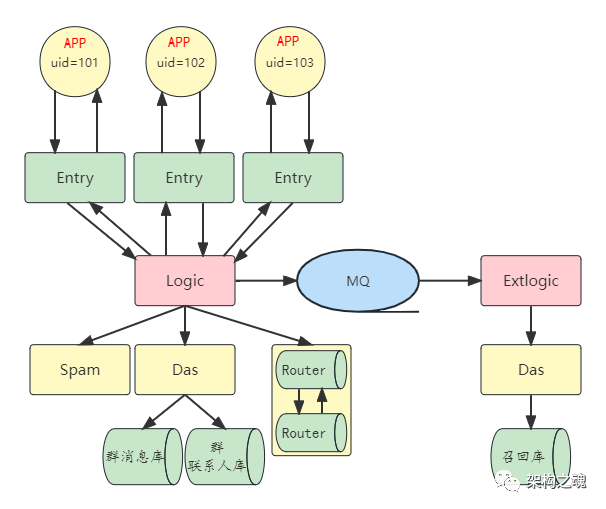

开发经验丰富的同学，理解上述 “群消息模型” 和 “群联系人模型” 之后，可以非常轻松地推导出分层架构下群消息的收发逻辑流程，见下图。

群消息收发的流程设计图与点对点消息流程设计图非常相似，不同的是：点对点消息的接收方是一个客户端，群消息的接收方是多个客户端，Logic 需要对多个接收方进行遍历推送。

同样的，为了实现 IM 消息的 “及时性” 和 “可靠性”，群消息的收发流程也包括三个阶段和三重保障；在前面文章（IM专题：分层架构IM系统（12）—消息收发逻辑实现）中有详细分析，这里直接上流程，不再累述分析。

以用户 uid=101 向群（有 101、102 和 103 三位群成员）发送消息为例。

1、生产消息阶段

客户端 101 成功登录后，基于与入口层 Entry 之间的长连接，发送群消息请求到 Entry；
Entry 基于与业务逻辑层 Logic 之间的 RPC 连接，将消息请求转发到 Logic；
Logic 首先对群消息内容进行 “反作弊” 过滤，通过调用 Spam 服务识别出违反平台规则的消息；若消息违规，则整个流程止步于此；
对于正常的消息，Logic 做的第二件事情是通过调用数据访问层 Das 将群消息落库，具体分别写入 “群消息库” 三条记录和 “群联系人库” 三条记录；
消息成功落库后，Logic 构造回复包，通过 Entry 主动建立的 RPC 连接，将回复包发送给 Entry；
Entry 将回复包发送给客户端 101。

2、推送消息阶段

在推送消息阶段，Logic 首先通过访问群数据库或缓存获取群成员列表（对于活跃群，通过访问缓存来提升性能），排除消息发送方之后，拿到群消息的接收方 [102, 103]，执行如下动作：

Logic 访问路由层 Router，获取消息接收方[102，103] 是否在线和连接的 Entry节点；对于不在线的客户端 uid=102 不在线，Logic 会封装相关数据，发送到 MQ，由 Extlogic 进行离线用户的召回逻辑处理；
对于在线的客户端，Logic 基于与 Entry 之间的 RPC 连接将消息发送给 Entry；对于假在线情况，Entry 会直接回调 Logic 的 unreachabled 接口，在该接口中，Logic 一方面会写 Router进行假在线修复，一方面会封装相关数据发送到 MQ，由 Extlogic 进行离线用户的召回逻辑处理；
若 Entry 可以在内存中找到客户端的连接句柄，则基于客户端与 Entry 之间的长连接，将消息推送给客户端。

3、确认消息阶段

客户端接收到消息后，构造确认包，基于与 Entry 之间的长连接，发送给 Entry；
Entry 基于与 Logic 之间的 RPC 连接，调用 Logic 的 msg_ack 接口，向 Logic 确认群消息已经被客户端成功接收；如果在一定时间内（比如15秒），Logic 没有接收到客户端发送的该条消息的确认请求时，根据消息的级别和产品规则，要么对该消息进行重复推送，要么认为客户端已经离线，此时 Logic 一方面写 Router，一方面封装相关数据发送给 MQ，由 Extlogic 进行离线用户的召回逻辑处理。

可以发现，在群消息的逻辑流程中，“生产消息阶段” 和 “确认消息阶段” 与点对点消息的逻辑流程完全一致，只是在 “推送消息阶段”，增加了一个循环而已；所以，在写代码的时候，如果抽象和复用做得足够好，分分钟就可以实现群消息的逻辑流程。

最后，总结文中关键：

群消息表存储所有群消息记录，每发送一条群消息，需要站在每一个群成员维度分别存储一条记录，实现群消息的定制化需求和分表存储需求；
群联系人表存储用户的群联系人数据，群是所有群成员的联系人，需要为每一位群成员存储一条记录，实现群联系人的定制化需求和分表存储需求；
分层架构 IM 系统的群消息收发流程（和点对点消息流程类似），包括三个阶段：
- 生产消息阶段，完成客户端成功发送消息到服务端的过程；
- 推送消息阶段，完成服务端推送消息到群成员客户端的过程；
- 确认消息阶段，完成客户端接收到消息后向服务端回复确认的过程。

作者：棕生 | 来源：公众号——架构之魂
