IM专题：分层架构IM系统（12）—消息收发逻辑实现

“消息收发” 是 IM 系统最最核心的业务逻辑模块，本篇文章是整个【IM专题】的核心！

IM，即 “即时通讯”，要求消息具备 “及时性” 和 “可靠性”：

及时性，要求消息的收发需要很低的延时，在线双方通过消息交流时，没有明显的滞后感。

可靠性，要求消息不能丢失；对于消息发送方来说，只要消息发送成功了，消息就会一直存在服务端，不会丢失（除非因产品策略，删除久远的历史消息）；对于服务端来说，只要接收方在线，一定会把消息送达到接收方，如果接收方不在线，会通过其他通道来触达和通知到接收方用户，体现出 “即时通讯” 的优势。

在 IM 单体架构中，我们分析过客户端不断对服务端进行轮询获取消息的方式（IM专题：单体架构IM系统（2）），这种方式我们称之为 “信箱模型”；信箱模型虽然实现比较简单，但是消息的及时性不好，因为存在大量的无效请求，会造成服务端的资源浪费和负载，信箱模型比较适合用户规模比较小的场景，不适合分层架构的 IM 系统。

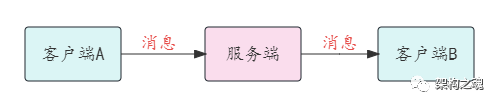

分层架构的 IM 系统，通常基于服务端直接推送的方式实现消息从服务端到客户端的传输，见下图。

客户端 A 发送消息到服务端后，服务端直接将消息推送到客户端 B，就好像服务端知道客户端 B 的电话号码一样，可以直接联系到客户端 B，我们把这样的消息推送模型叫做 “电话模型”，这里的 “电话” 往往就是长连接。

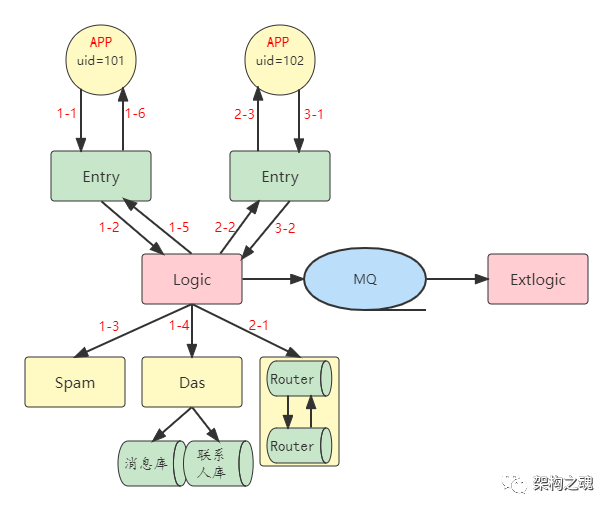

分层架构 IM 系统的消息收发流程，为了做到 “及时性” 和 “可靠性”，我们划分为三个阶段：生产消息阶段、推送消息阶段，确认消息阶段，在这三个阶段中，通过识别用户假在线的三重保障加强了消息的及时可靠性。IM 分层架构消息收发流程见下图。

以用户 uid=101 发送消息给用户uid=102 为例，描述详细流程。

一、生产消息阶段

生产消息阶段完成客户端成功发送消息到服务端的过程。

1-1：客户端 101 成功登录后，基于与入口层 Entry 之间的长连接，发送消息请求到 Entry；
1-2：Entry 是入口层组件，不负责处理业务请求，收到客户端的消息请求后，基于与业务逻辑层 Logic 之间的 RPC 连接，将消息请求转发到 Logic；
1-3：Logic 接收消息后的第一件事情，是对消息内容进行 “反作弊” 过滤，通过调用 Spam 服务识别出违反平台规则的消息；若消息违反平台规则，则整个流程止步于此；
1-4：对于正常的消息，Logic 做的第二件事情是通过调用数据访问层 Das 将消息落库，具体是分别写入 “消息库” 两条记录和 “联系人库” 两条记录；
1-5：消息成功落库后，Logic 构造回复包，通过 Entry 主动建立的 RPC 连接，将回复包发送给 Entry；
1-6：Entry 将回复包发送给客户端 101。

这是生产消息阶段所要完成的事情，有几个关键的设计点需要注意：

Logic 接收消息请求后，一定是 “先落库，再回复”，顺序不能反，很容易可以思考到为什么；
对于客户端来讲，消息发送后，如果在一定时间内没有收到 response，则表示消息发送失败；此时在客户端界面上，消息的旁边会出现红色的感叹号，提示用户消息发送失败，点击重发；根据网络的二将军原理，我们知道，客户端虽然没有收到 response，但消息可能已经落库成功，若重发消息，会造成消息的重复，如何幂等呢？通过客户端来生产在客户端范围内唯一的 client_msg_id 即可；（在 IM专题：分层架构IM系统（10）—Das领域模型设计中有详细分析）
Logic 接收消息落库时，为了消息定制化需要和读取的方便，同时也为了分库分表时同一用户的数据能落在一张表中，针对每一条消息会存两条消息记录和两条联系人记录。

二、推送消息阶段

推送消息阶段完成服务端推送消息到客户端的过程。

2-1：Logic 访问路由层 Router，获取消息接收方 uid=102 是否在线和连接的 Entry节点；若客户端 uid=102 不在线，Logic 会封装相关数据，发送到 MQ，由 Extlogic 进行离线用户的召回逻辑处理，包括向离线客户端 uid=102 推送手机push、发送微信公众号消息（对于关注公众号的用户）、发送短信、发送VoIP等；
2-2：若客户端 uid=102 在线，Logic 基于与 Entry 之间的 RPC 连接（对于这条 RPC 连接，Logic 是客户端，Entry 是服务端），将消息发送给 Entry；若用户 uid=102 处于假在线状态，即 Router 认为 102 在线，但 Entry 中已没有 102 的连接句柄（在 IM专题：分层架构IM系统（8）—Router假在线问题分析中有详细分析），Entry 会直接回调 Logic 的 unreachabled 接口，在该接口中，Logic 一方面会写 Router，修复 uid=102 的假在线状态，一方面会封装相关数据发送到 MQ，由 Extlogic 进行离线用户的召回逻辑处理；
2-3：若 Entry 可以在内存中找到 uid=102 的连接句柄，则基于客户端与 Entry 之间的长连接，将消息推送给客户端。

这是推送消息阶段所要完成的事情，有几个关键的设计点需要注意：

Logic 分别通过访问 Router 和 Entry 识别出假在线用户，然后通过 Extlogic 完成离线用户的召回逻辑；对于真在线和真离线用户，都有相关的处理方式，如果不能识别出假在线用户，会极大影响 IM 系统的可靠性；
Logic 除了向 Entry 提供 msg_send 接口外，还需要提供 unreachabled 接口，从整体逻辑上简化流程实现。

访问 Router 和 Entry 是识别用户假在线的两重保障，第三重保障发生在第三阶段。

三、确认消息阶段

在第二阶段中，Entry 若从内存中找到客户端的连接句柄，会基于此将消息推送；在 Entry 内存中存在句柄的客户端，仍然有可能是假在线状态；确认消息阶段完成客户端接收到消息后向服务端回复确认的过程。

3-1：客户端 uid=102 接收到消息后，构造确认包，基于与 Entry 之间的长连接，发送给 Entry；
3-2：Entry 基于与 Logic 之间的 RPC 连接（Entry 是客户端，Logic 是服务端），调用 Logic 的 msg_ack 接口，向 Logic 确认消息已经被客户端 uid=102 成功接收；如果在一定时间内（比如15秒），Logic 没有接收到客户端发送的该条消息的确认请求时，根据消息的级别和产品规则，要么对该消息进行重复推送，要么认为客户端 uid=102 已经离线，此时 Logic 一方面写 Router，一方面封装相关数据发送给 MQ，由 Extlogic 进行离线用户的召回逻辑处理。

这就是识别假在线用户的第三重保障。确认消息阶段所要完成的事情不多，但有一个非常关键的设计。

大家想一下，对于 Logic 推送的每一条消息，Logic 都要等待（假设15秒）其被确认；对每一条消息单独开启一个线程，我们可以很容易落地实现；如果在15秒内，有10万条消息被推送，是不是要开启10万个线程来出来呢？有没有更轻量级的实现方案呢？（我们在下篇文章中解析该方案）

最后，总结一下文中关键：

IM，要求消息具备 “及时性” 和 “可靠性”；
在用户量较大的分层架构的 IM 系统中，通常基于 “电话模型” 实现消息从服务端到客户端的传输；
分层架构 IM 系统的消息收发流程，包括三个阶段：
- 生产消息阶段，完成客户端成功发送消息到服务端的过程；
- 推送消息阶段，完成服务端推送消息到客户端的过程；
- 确认消息阶段，完成客户端接收到消息后向服务端回复确认的过程。
识别用户假在线状态的三重保障：
- 访问 Router；
- 访问 Entry；
- 客户端回复确认包。
