HTTP FLV交互流程及实例解析

HTTP FLV传输方式

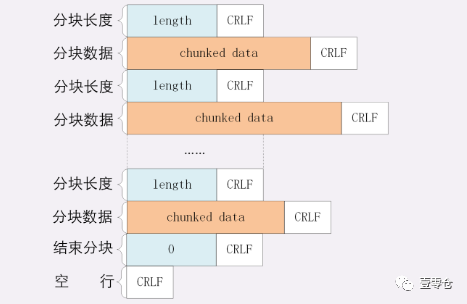

前文已经介绍过，HTTP FLV利用了一个HTTP的协议约定，http 的content-length头字段如果不存在，则客户端就会一直接收数据，直到HTTP连接断开为止，HTTP FLV传输流程是视频客户端发送HTTP请求，不带content-length头字段，服务器响应HTTP，并一直发送FLV的数据；客户端接收响应并一直接收数据直到连接断开。HTTP FLV一般采用分块的传输方式，分块的格式如下：

chunk分块包含长度头和数据体，长度头和数据体都以0x0d0a换行符为结尾标志
长度头的值是以16进制的ASCII值表示，以0x0d0a为结尾，比如31 35 30 0d 0a ascii为31、35、30的字符分别为’1’、’5’、’0′,因此表示数据体的长度为0x150，这里要注意是十六进制表示，其十进制为336
消息体紧跟在长度头后，以0x0d0a为结尾，这里注意长度头所表示的长度不包含0x0d0a
最后一个块用长度为0的块来表示，即为：30 0d 0a

HTTP FLV 抓包分析

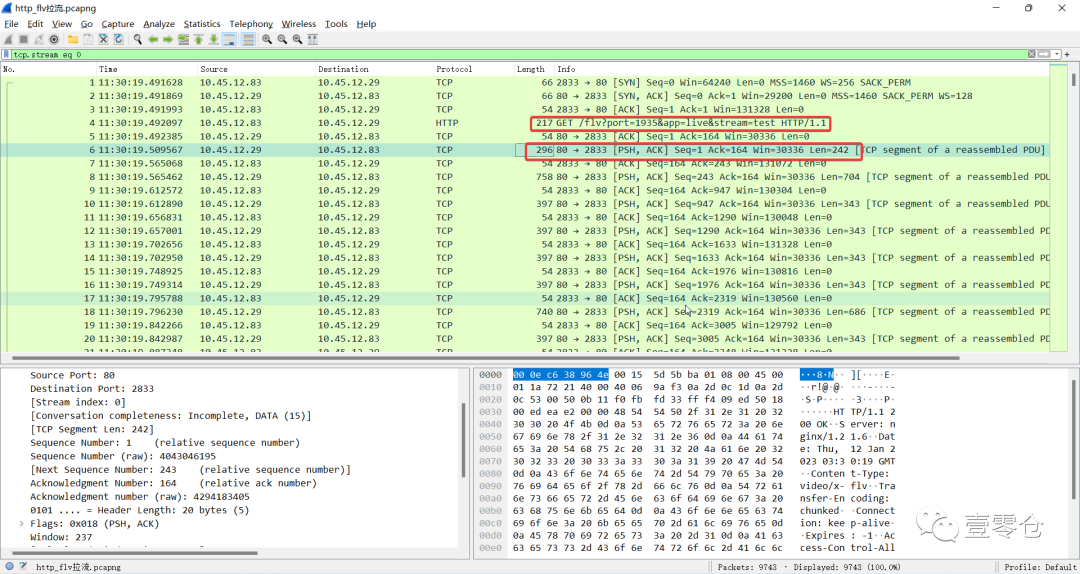

样例数据包，是通过wireshark抓取的HTTP FLV拉流的数据包，我也放到网盘里了，可关注公众号：壹零仓，发送：视频流分析,获取，数据包总览如下：

首先建立TCP连接
视频客户端发送HTTP Get请求，获取FLV数据，请求如下：

GET /flv?port=1935&app=live&stream=test HTTP/1.1
Host: 10.45.12.29
Accept: */*
Accept-Language: zh_CN
User-Agent: VLC/3.0.18 LibVLC/3.0.18
Range: bytes=0-

资源标识flv，rtmp推送端口为1935,应用名为live标识直播，流标识为test，这里没有content-length，标识一直接收数据，Rang字段直播时从0开始，一直播放，如果时点播，可通过rang来制定字节偏移和长度，服务器收到rang后，需要校验rang的合法性

服务器端响应包含HTTP响应头和FLV的数据，音视频数据会携带在响应消息体里，这里无content-length，标识消息体不定长，客户端需要一直接收

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-U7oGYWcZ-1673946539319)(https://gitee.com/wangdenuan/picstorage/raw/master/images/20230112153318.png)] 这里要注意响应头字段中的Transfer-Encoding:chunked 标识分块传输

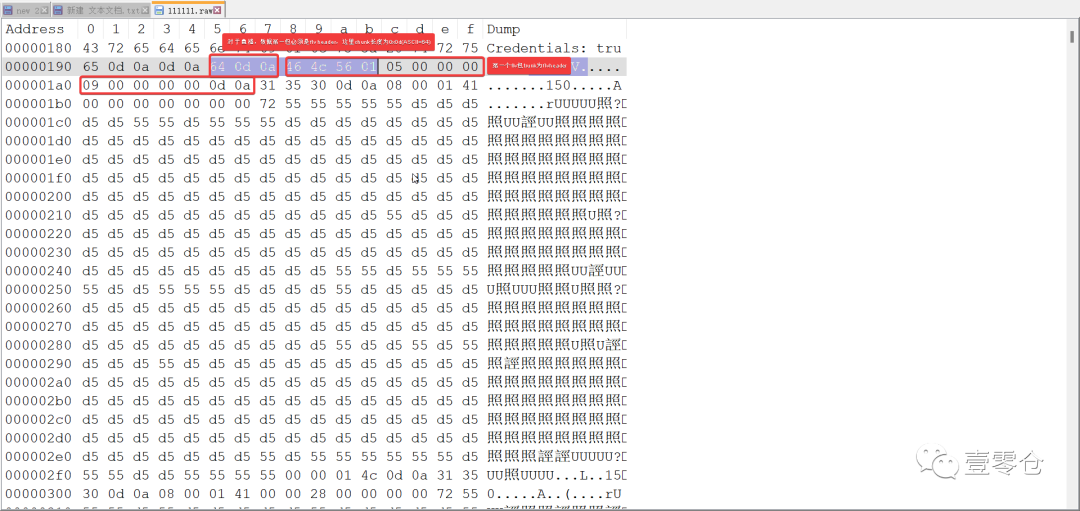

响应消息体为FLV数据，分块传输的方式，实例如下：

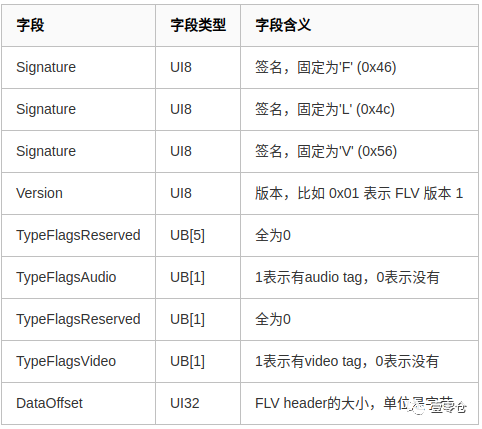

flv传输音视频第一包为flv header，其结构如下：

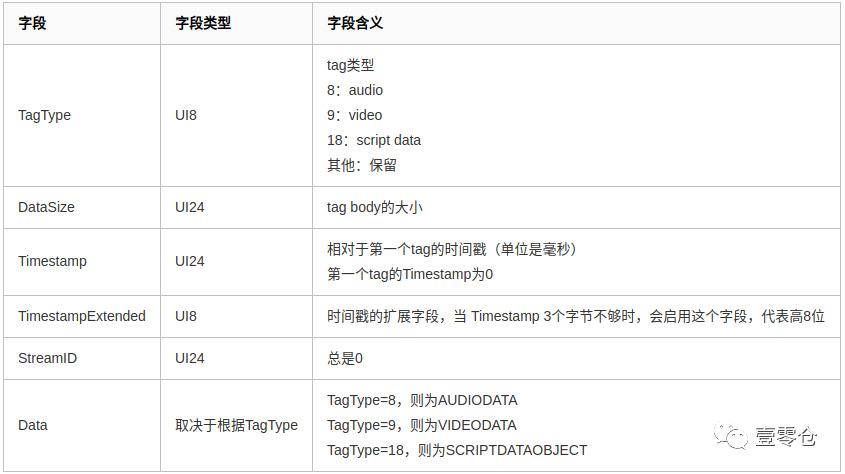

对照抓包数据可以解析出，chunk长度为0x0d=13，签名为”FLV”,版本为0x01,typeflagsaudio=0x05>>2&0x01=1,typeflagsvideo=0x05&0x01=1,说明flv包含音频和视频，dataoffset固定为0x00000009，chunk数据块最后还包含四个字节，是表示PreviousTagSize，分块的传输一个tag的前面四个字节需要带上上一个tag的大小，一般放到上一个分块数据的末尾，这样每次解析完一个tag后，就可以知道本tag的大小，flv body格式如下：

第一个tag的PreviousTagSize=0，这里放到第一个分块数据的末尾了，就是在flv header数据之后的四个字节，赋值为0x00000000.

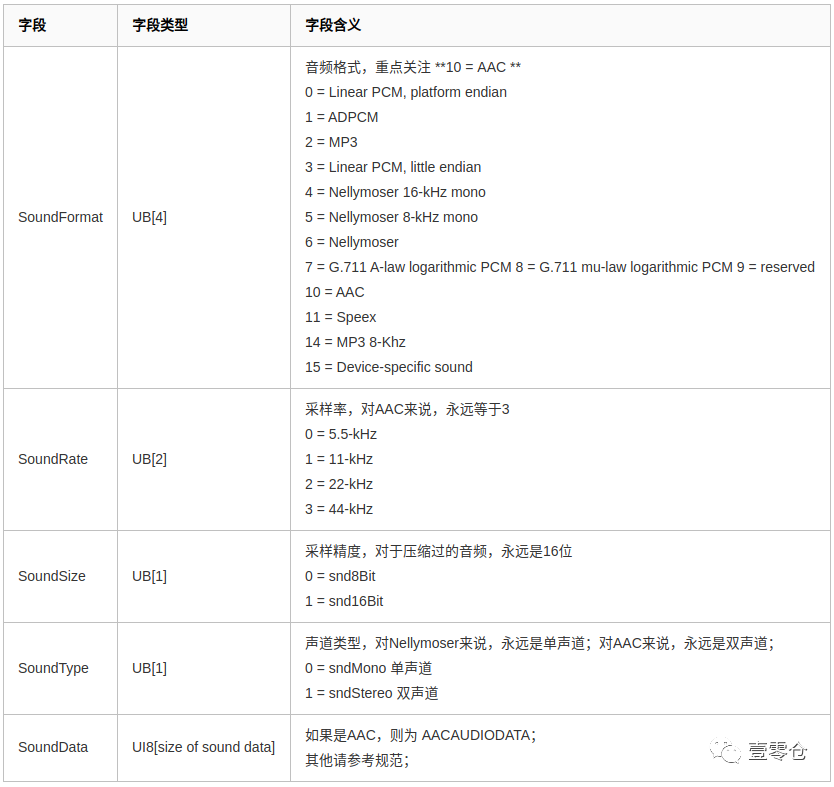

flv tag包含音频tag和视频tag，视频tag我们在rtmp中已经详细介绍了，这里介绍下音频tag，其格式如下图： tag headerAudio tags

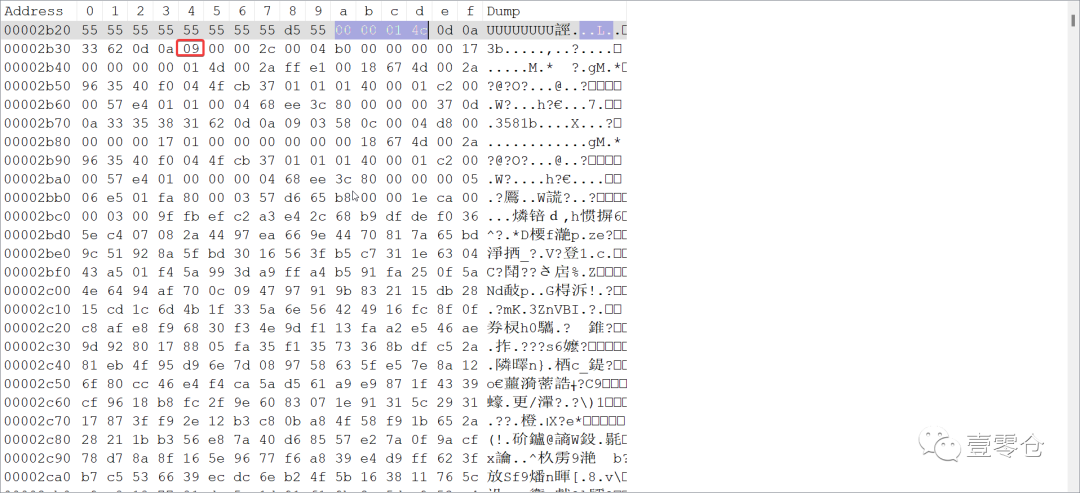

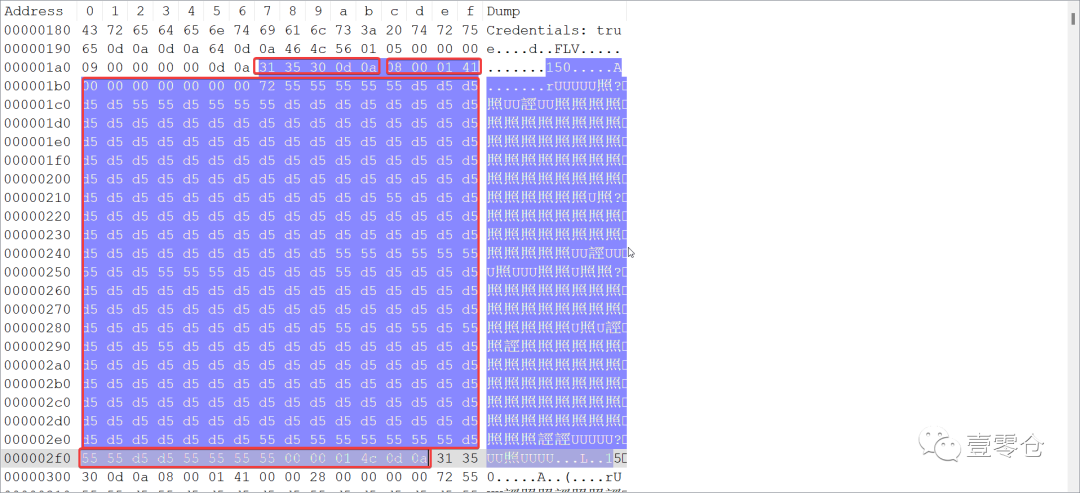

实例数据如下：

0x313530,表示块长度为0x150=336
0x08，tagtype=8，表示tag为音频tag
0x000141,tagbody大小，换算成十进制等于321
0x00000000,表示timestamp为0，扩展时间戳也为0
0x00000000,表示streamid=0，后面为audiodata数据
0x72,soudfomart为高四位，等于7表示G711编码，soundrate为第三第四位，值为0表示5.5khz，soudsize为第二位，值为1，表示采样精度是16位，soundsize为第一位，值为0表示单通道，之后接入的数据为音频数据。

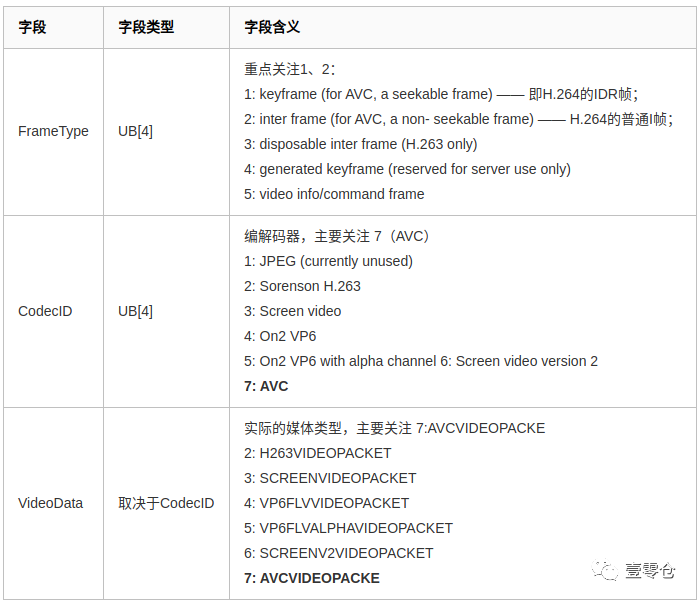

video tag的格式：
