OpenGL之仿美图实现不规则物体加描边特效

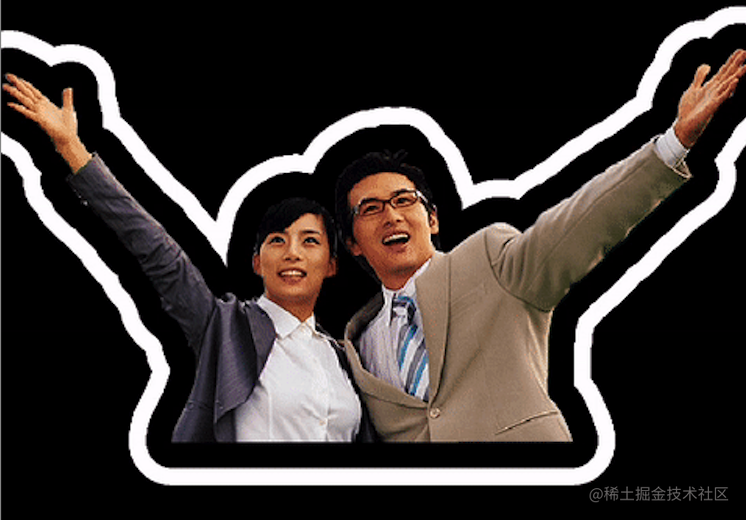

在美图中有个功能可以给抠图以后的物体加上描边，就想着能不能在Android中用OpenGL实现它，最终效果如下：

实现

分析

思路一：刚开始的想法是把物体放大，放大的物体全设为白色，就是不规则的物体中心点很难找

思路二：如果能找到边缘，按边缘的法线方向放大一定比例就可以，可是怎么找到边缘，又怎么找到法线方向，一时无从入手

思路三：假设知道物体的所有点到物体中某一点的距离，只要变换距离，就能放大物体，从而实现描边，那要怎么算出这个距离呢？原来在计算机图形学中这个距离叫有向距离场，又叫sdf(signed Distance Field)。

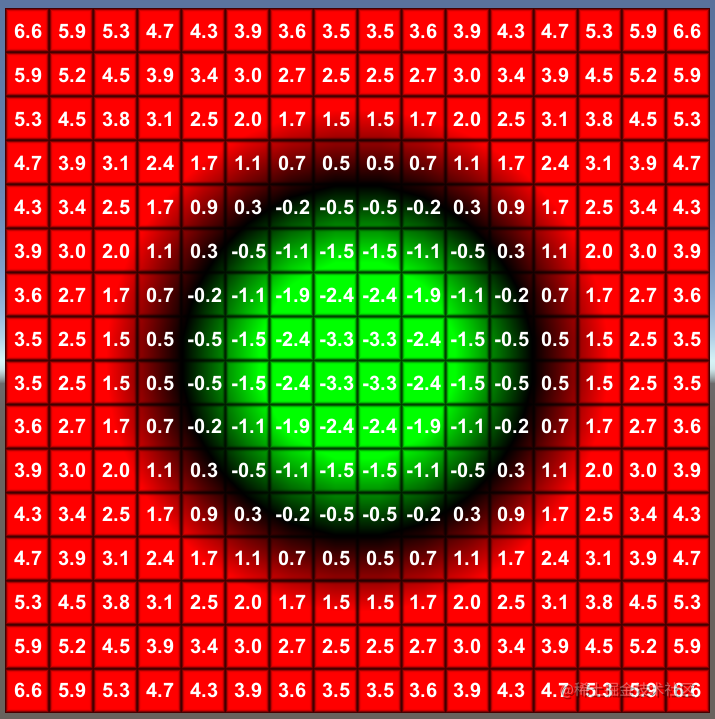

如上图中有一个半径3.3的圆，圆的边缘是0，中心就是-3.3，所有点的距离构成了有向距离场，如果想把这个圆放大一倍的话，只需要改变距离就可以，对于不规则物体一样生效。

那现在的问题就是如何算出不规则物体的有向距离场

举个例子，求五角星的有向距离场

先设一个任意点A

求A点到五角星每个点的最小距离

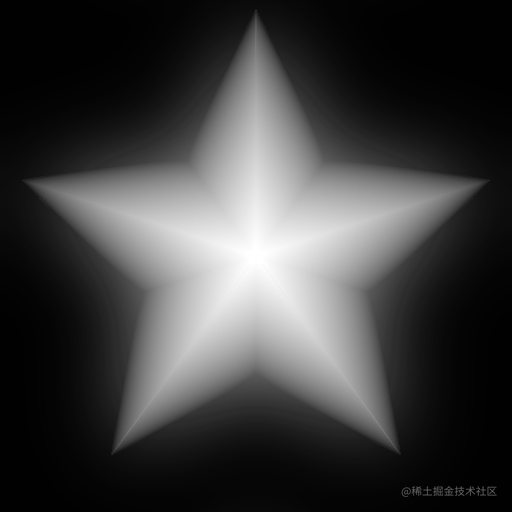

这张图中所有点的最小距离算上方向构成了有向距离场，用有向距离场换算成对应的颜色就生成了上图。

有向距离场生成

单通道有向距离场生成

算每个点到边缘的最小距离不能每个点和所有点都比较一次，这里我们选点周围md*md的矩形减小计算量。计算步骤如下：

先算出当前点在物体内部还是外部
然后找到周围md*md的点和当前点不在同一边的所有点，算出这些点到当前点的最小距离
算出的最小距离归一化加上方向就是有向距离场


void sdfColor(out vec4 color, in vec2 uv)// color是最终计算的有向距离场代表的颜色，uv就是每个点的坐标
{
    float a = texture(iChannel0, uv).a;//求当前点的透明度
    bool i = bool(step(0.5, a) == 1.0);//透明度大于等于0.5算物体内部
    const int md = 20;//当前点周围md*md个点
    const int h_md = md / 2;
    float d = float(md);
    for (int x = -h_md; x != h_md; ++x)//当前点周围md*md个点
    {
        for (int y = -h_md; y != h_md; ++y)
        {
            vec2 o = vec2(float(x), float(y));//当前点周围点的坐标偏移
            vec2 s = uv+o;
            float o_a = texture(iChannel0, s).a;
            bool o_i = bool(step(0.5, o_a) == 1.0);//周围点是否也是物体内部
            if (!i && o_i || i && !o_i)//如果当前点和周围点不在物体的同一边
                d = min(d, length(o));//最小距离
        }
    }

    d = clamp(d, 0.0, float(md)) / float(md);//归一化
    if (i)
        d = -d;//算上方向
    d = d * 0.5 + 0.5;// -1->1换算成0->1，因为颜色是0->1
    vec4 color = vec4(d);//用距离代表颜色，可视化算出的有向距离场
    result = color;
}

该算法的问题在于矩形大一点计算量就非常大，假设原图是wh，计算的矩形mdmd，那计算量就是whmd*md，这会导致计算很慢，而矩形不大算出的有向距离场的精度和范围就非常小。

双通道有向距离场生成

如何降低计算量呢？可以这样思考，距离就是宽和高决定的，要找到最短距离，我只要找到最短宽，再从最短宽的计算结果中找到最短高就可以了，最终就是先按水平方向算出最小宽度，再用这个结果按垂直方向算一遍最小高度，最终计算量从whmdmd变成了wh*(md+md),计算量大大降低了。

水平方向

float source(vec2 uv)
{
    return texture2D(inputImageTexture,uv).a-0.5; //0.5作为阈值，大于0.5算物体内部
}

float s = sign(source(uv));//sign方法知道数字的正负
float d = 0.;
for(int i= 0; i < distance; i++){
    d++;
    vec2 offset =  vec2(d * textureStep.x, 0.);//只找当前点的左右两边
    if(s * source(uv + offset) < 0.)break;//不在同一边就算找到了
    if(s * source(uv - offset) < 0.)break;
}

float sd = s*d;//距离*方向
float dMin =sd/distance*0.5+0.5;//-distance->distance换算成0-1，因为最小宽度要给到后面的shader，shader的color只识别0-1，不然数据会丢失
gl_FragColor =vec4(vec3(dMin),1.0);

垂直方向

float sd(vec2 uv)
{
    float x = texture2D(inputImageTexture, uv).x;
    return (x-0.5)*2.0*distance;//把上一个水平方向shader的结果换算回来
}

void main()
{
    float dx = sd(uv);//带方向的最小宽度
    float dMin = abs(dx);//最小宽度
    float dy = 0.;//
    for(int i= 0; i < distance; i++){
        dy += 1.;
        vec2 offset =  vec2(0., dy * textureStep.y);
        float dx1 = sd(uv + offset);//找下方
        if(dx1 * dx < 0.){//下方的点和当前点不在同一边
            dMin = dy;//最小高度就是最短距离
            break;
        }
        dMin = min(dMin, length (vec2(dx1, dy)));//计算最小高度和最小宽度形成的最短距离
        float dx2 = sd(uv - offset);//找上方
        if(dx2 * dx < 0.){//上方的点和当前点不在同一边
            dMin = dy;//最小高度就是最短距离
                break;
        }
        dMin = min(dMin, length (vec2(dx2, dy)));
        if(dy > dMin)break;//
        }

        dMin *= sign(dx);//最短距离
        float d = dMin/D;//-1->1
        d =d*0.5+0.5;//归一化-1->1换算成0->1
        gl_FragColor =vec4(vec3(d),1.0);
}

描边生成

描边一

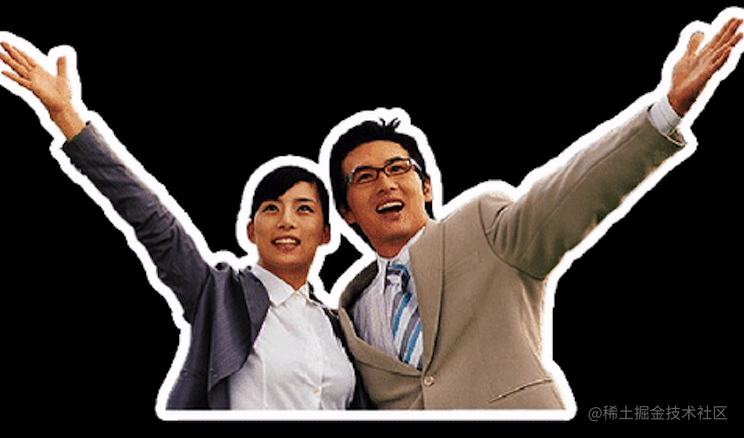

该描边从边缘往外面生长，生成的有向距离场是-1->1,只取外描边，需要截掉-1->0,描边强度是outlineWidth(0->1),那么只要小于等于outlineWidth显示就可以了

float getOutlineMask(){
    float d = sd(textureCoordinate);//当前点的有向距离0->1,已经去掉-1->0
    float b =   outlineWidth;
    return step(d, b);//step表示b>=d是1，1表示显示
}

描边二

该描边从中间外两边生长，最大的时候描边也只显示一半，有向距离场的0->1，中间就是0.5，两边效果是一样的取绝对值abs(d-0.5)，减去0.5以后大小变成了一半，需要放大一倍，abs(d-0.5)*2.0，该效果最大也只显示一半，所以outlineWidth要乘以0.5，最终得到step(abs(d-0.5)2.0,b0.5)，听起来有点绕，跑个demo实际试一下其实很简单。

float getOutlineMask(){
    float d = sd(textureCoordinate);//当前点的有向距离0->1,已经去掉-1->0
    float b =   outlineWidth;
    return step(abs(d-0.5)*2.0,b*0.5);//
}

描边三

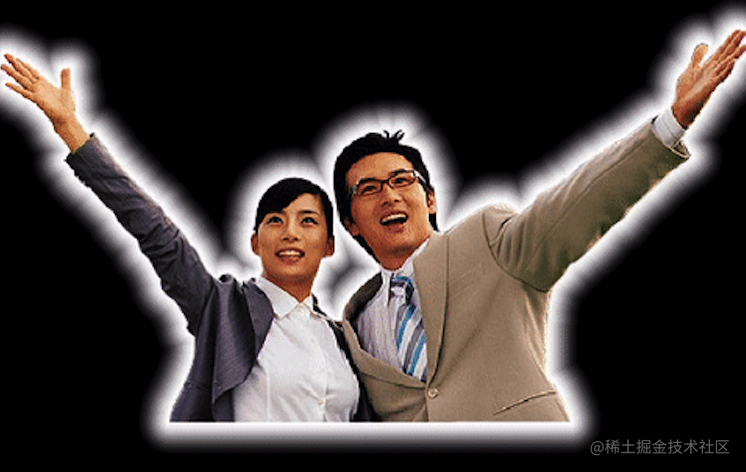

该描边边缘慢慢消失，需要用smoothstep实现渐变，该描边的最外面代表1的话，就需要归一 d/outlineWidth，而该描边的方向是和有向距离的方向是反的，需要1.0-d/outlineWidth

float getOutlineMask(){
    float d = sd(textureCoordinate);//当前点的有向距离0->1,已经去掉-1->0
    float b =   outlineWidth;
    return smoothstep(0.0,1.0,1.0-clamp(d/b,0.0,1.0));//
}
