一、透明视频的应用场景和现有方案

复杂的特效动画往往使用透明视频来实现。在AI火爆之后，透明视频又有了一个业务场景：数字人。透明视频有多种实现方式：

1. mp4格式支持PNG图片编码，所以最简单的方案是在mp4里放PNG图片；
2. webm/mkv格式VP9编码，数字人用的比较多。和PNG相比，VP9编码大大提升了压缩效率；
3. H.264、H.265视频编码，图像上下或左右分成两半，一半是普通YUV内容，一半的Y plane用来保存alpha信息，解码后处理时把YUV转成RGBA。和VP9相比，编解码器可选的更多，支持更好。缺点是后处理麻烦，要小心对半处理碰上硬件解码crop切边问题，处理不好可能中心找偏了。

二、Alpha HEVC透明视频标准原理

其实H.265标准本身支持透明视频编码，描述在Annex F：Common specifications for multi-layer extensions. H.265 nalu header设计时考虑了扩展性：

nal_unit_header( ) {
  forbidden_zero_bit f(1)
  nal_unit_type u(6)
  nuh_layer_id u(6)
  nuh_temporal_id_plus1 u(3)
}

nuh_temporal_id_plus1标记了时域分层信息，时域分层SVC编码在流媒体直播业务中大量使用。而nuh_layer_id用的就很少了，大家可能忽略了它的价值。MV-HEVC和Alpha HEVC都依赖nuh_layer_id。

和MV-HEVC相比，Alpha HEVC的实现很简单：

1. 用nuh_layer_id = x编码base层（x一般是0），也就是普通的YUV内容，
2. 用nuh_layer_id = y编码alpha层（y一般是1），alpha层也是按照YUV三个plane去编码的，Y plane是alpha信息，UV plane忽略
3. alpha层和base层具有相同的编码参考结构，相同的POC，alpha层的视频帧和base层同时解码输出，输出时可以简单操作，由两个YUV组合成一个YUVA

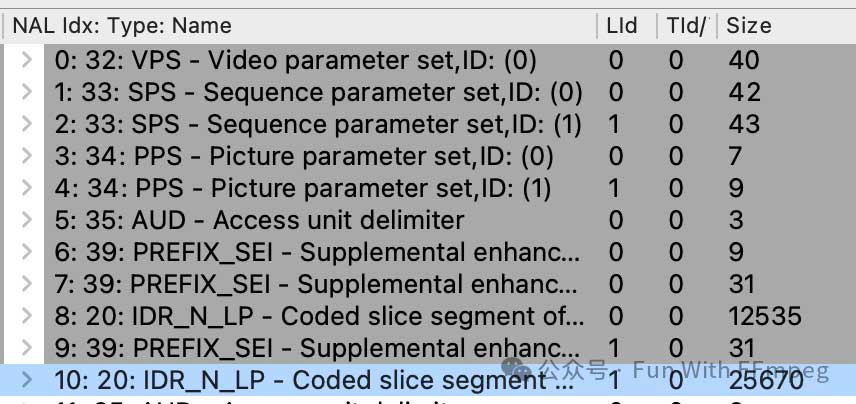

4. base层和alpha层有各自的SPS/PPS，所以至少有两个SPS和PPS，如图所示

MV-HEVC有跨层的参考，Alpha HEVC没有跨层参考，实际上可以单读解码base层和alpha层，如下图所示：

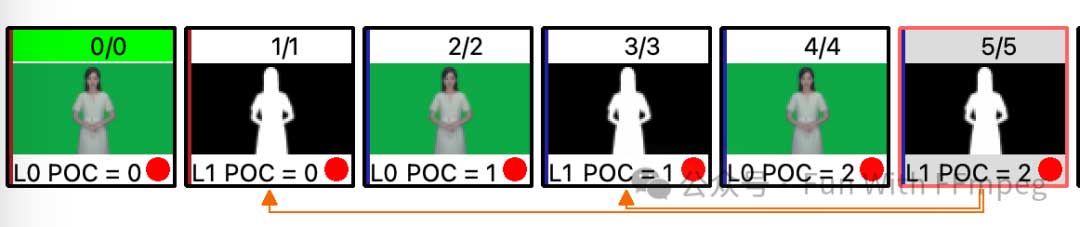

可以看到图中相邻两帧POC相同，前一个是base层，后一个是alpha层。

Alpha HEVC的基本原理讲完了，它还有两个辅助工具：

1. VPS扩展部分，描述了是否包含alpha扩展，各层之间的关系。这里不得不吐槽，VPS extension是典型的overengineering，为了节省几个bit，做出了类似C语言的指针的指针的指针的指针的指针的指针的设计，能够支持N多层的编码。实际上，知道是透明视频，忽略VPS extension照样解码。Apple发布的Alpha HEVC的样片，就搞错了VPS extension。
2. SEI里标记alpha视频信息。和VPS extension相比，SEI alpha_channel_info还算简单。

三、FFmpeg支持Alpha HEVC透明视频解码

虽然H.265标准支持透明视频，真正让Alpha HEVC落地的是Apple。Apple在WWDC19时推出了它们的方案，也就是在videotoolbox硬件编解码上实现了Alpha HEVC。

FFmpeg支持用videotoolbox编码Alpha HEVC：

./ffmpeg -i bunny.mp4 -i basketball.mp4 \
	-filter_complex '[1:v][0:v]alphamerge,format=bgra[vout]’ \
	-c:v hevc_videotoolbox \
	-pix_fmt bgra \
	-alpha_quality 0.5 \
	-map '[vout]' -tag:v hvc1 alpha.mp4

但因为集成方式问题，FFmpeg不支持videotoolbox解码Alpha HEVC视频，也不支持纯软件解码Alpha HEVC。

自从Anton给FFmpeg加了MV-HEVC解码支持之后，我就在考虑Alpha HEVC的解码。

Alpha HEVC解码最麻烦的处理是解析VPS extension，我硬着头皮糊了一个，能够

• 正常解析Apple videotoolbox编码的Alpha HEVC
• 也支持x265编码的Alpha HEVC，虽然x265的VPS extension不太标准
• 不支持Apple 2019年放出来的样片，前面说了，Apple弄错了VPS extension
• Nvidia nvenc说是支持Alpha HEVC，但是编码输出的VPS/SPS/PPS是乱套的，大概也不支持

剩下的解码部分基本可以复用MV-HEVC的工作。但有个很大的差异，MV-HEVC是输出两个frame的，左眼和右眼。对于Alpha HEVC来说，单独输出base层的YUV和alpha层的YUV，对用户不友好，FFmpeg自己的工具也不好处理这种两个frame，所以应当输出YUVA。我做了一个取巧的设计，让alpha层AVFrame的data[0]指向base层AVFrame的data[3]，解码到alpha层AVFrame的Y，也就解码输出到base层的YUVA的A plane。

FFmpeg命令行解码Alpha HEVC，单独查看alpha plane：

./ffmpeg -i ~/Movies/alpha.mp4 -an \
  -vf extractplanes=planes=a \
  -c:v rawvideo -f nut - |ffplay -

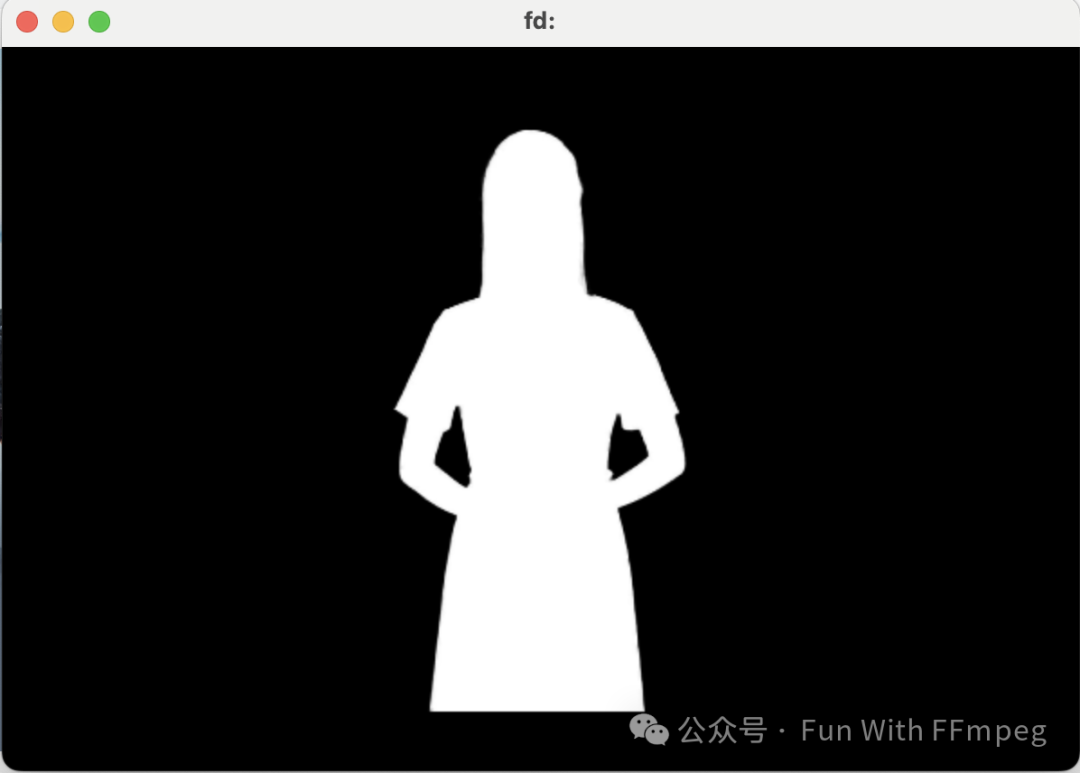

如下图所示：

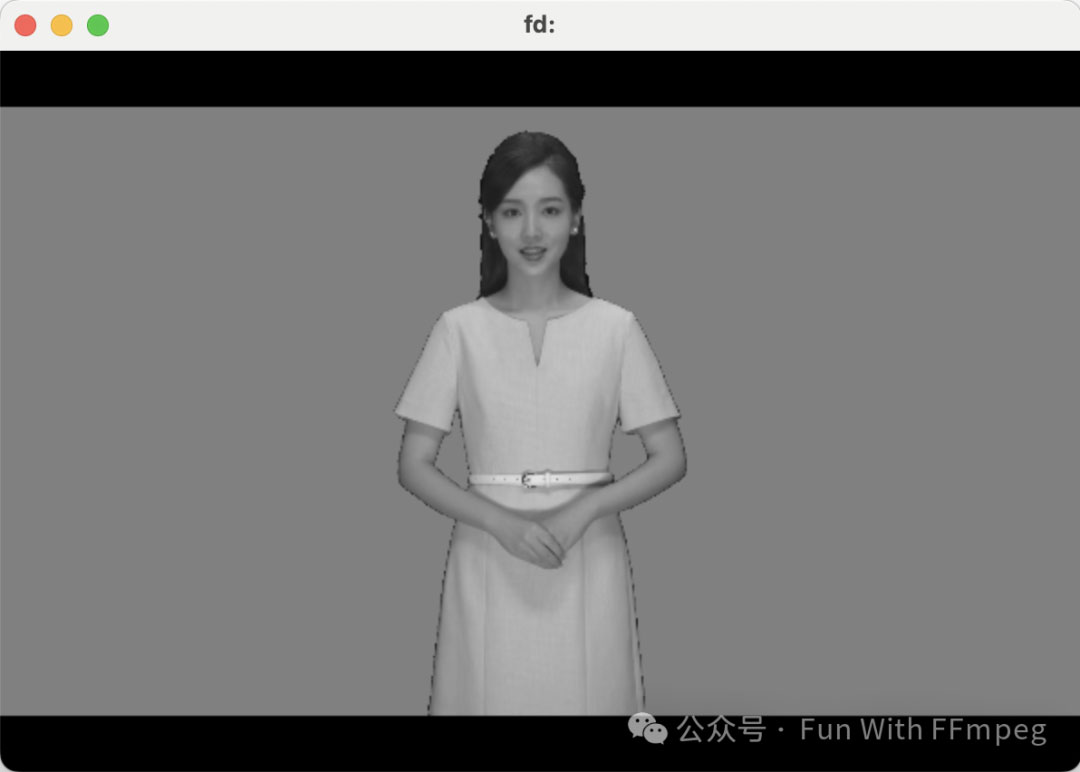

单独提取Y plane，如下图所示：

四、展望

H.265相比VP9（至少在国内）生态上成熟很多。Alpha HEVC有Apple硬件编解码的支持，有x265软件编码的支持，现在又有了FFmpeg软件解码的支持，后续加上硬件解码不成问题。万事俱备，只差一个产品经理了：怎么把Alpha HEVC用起来。
