1、问题背景
在调节黑电平的过程中，我们都知道黑电平扣多了图像会偏绿，扣的少了会偏紫，但具体是怎么推导出来的呢？

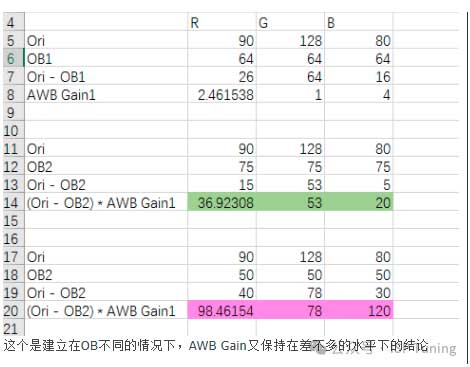

之前在大话成像论坛上有看到分享这个问题的推导过程，如下图所示：
但一开始也没看太明白，这里是基于此推导再详细描述一下。
2、问题分析
首先要明确如何才能使得图像不偏色（这里是指画面整体是否偏色，不是指个别颜色还原错误），
那就必须要白平衡准确，也就是能把白色还原成白色，即原始图像中R = G = B（代表经过bayer pattern后输出的原始数据RGB各通道的均值）。
a、关于表一
表一给出了当前场景中，原始图像R、G、B通道的值（90，128，80），按一般pipeline的顺序，先扣除OB的值（64），然后再做白平衡。
那如何做白平衡呢？也就是怎么将原始图像R、G、B通道的值，给转换成R = G = B。
一般过程是G保持不变，R和B分别乘以一个awb gain值，awb gain值计算如下，
扣除OB后：R=26，G=64，B=16
Rgain = G/R = 64/26 = 2.461538
Bgain = G/B = 64/16 = 4
做完awb后 R，G，B 通道的值：
R’ = R*G/R = 64
G’ = G = 64
B’ = B*G/B = 64
b、关于表二
当OB值多扣情况下的表现，表一默认是64，这里是75，也就是OB值多扣了11，此时场景未变，awb gain还是一样的。
扣除OB后：R=15，G=53，B=5做完awb后R，G，B通道的值：
R’ = 15 x 2.461538 = 36.92307
G’ = 53 x 1 = 53
B’ = 5 x 4 = 20

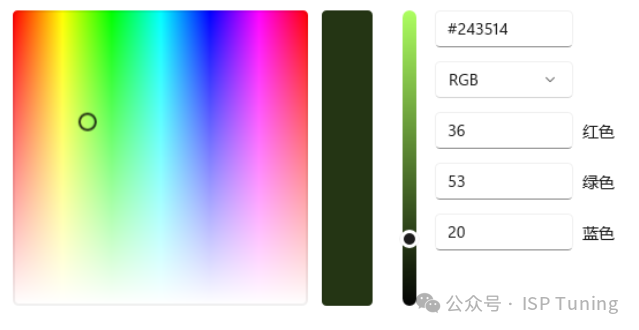

此时通道 R≠G≠B，图像是偏色的，因为G通道的值偏大，所以多扣OB后，图像整体会偏绿。
c、关于表三
当OB值少扣情况下的表现，表一默认是64，这里是50，也就是OB值少扣了14，此时场景未变，awb gain还是一样的。
扣除OB后：R=40，G=78，B=30。做完awb后R，G，B通道的值：
R’ = 40 x 2.461538 = 98.46144
G’ = 78 x 1 = 78
B’ = 30 x 4 = 120

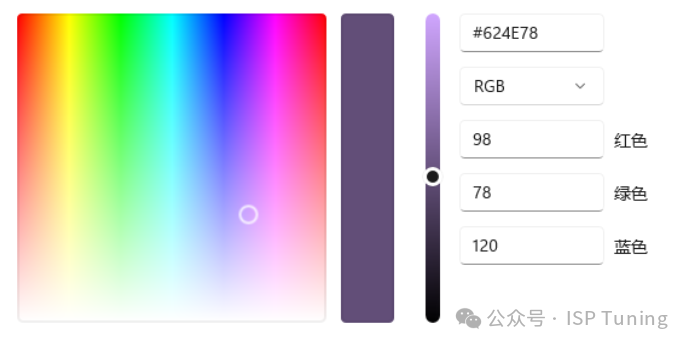

此时通道 R≠G≠B，图像是偏色的，因为R和B通道的值偏大，所以少扣OB后，图像整体会偏紫色。
参考链接：http://www.dahuachengxiang.com/forum.php?mod=viewthread&tid=249&highlight=%BA%DA%B5%E7%C6%BD
