1、问题背景
之前在调试项目的过程中，客户有反馈在拍摄逆光场景时，室内亮度比较暗，看不清人物细节。

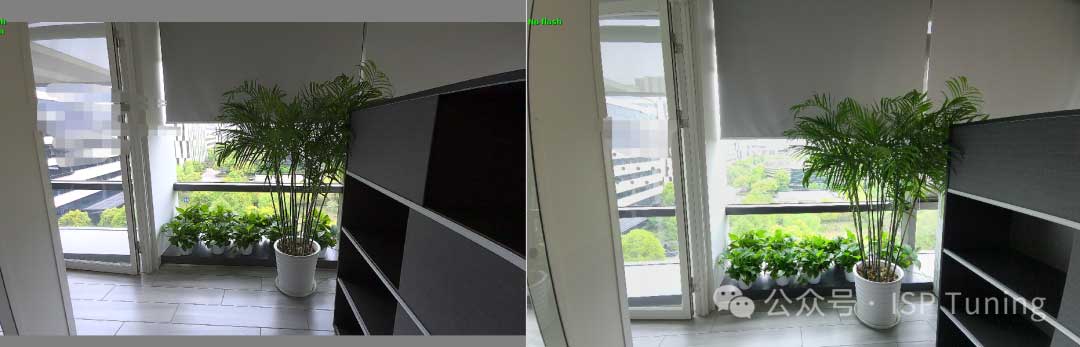

类似下图中的场景，左图室内比较暗，看不清植物的细节，而右图要稍好一点，可以看清楚植物的细节，但右图室外其实是过曝的。
这是一个典型的宽动态场景，包含有明显的高亮、低亮的区域，所以这其实就是相机的动态范围不够的缘故，导致图像的低亮和高亮部分不能兼顾。
对于此场景使用支持wdr的sensor 肯定是能兼顾的比较好，但目前很多项目用的sensor它本身就不支持wdr, 那该如何去处理此问题呢？
2、问题分析
我的调试思路是，按产品的使用场景去分析，这是一台主要用于室内场景使用的机器，所以对于这种对着室外高亮的逆光场景，
是可以将室外调的过曝些，室内调亮的，但调试时也要注意不能影响到其他正常亮度的场景。
具体该如何去做呢？
a、我之前的做法是，假定曝光行在很小时（例如1-10行），就是逆光场景，
在此场景下去增加曝光补偿，从而增加曝光量，使得室内变亮。因为有划分曝光补偿的区间，所以也不会影响到其他场景。
这其实是不太合理的，首先无法确认客户使用时，不会遇到非逆光的很亮的场景，那此时图像就是过曝的。
另外对应每档ISO下的曝光补偿一般都是开放给终端用户在应用层去做调整的，你底层给用掉了，而且用的很大时，那上层就没办法用了。
所以关于曝光补偿的调节要留有余量，最好是只减不增。
b、正确的做法是，先保证AE要调试好，正常场景下曝光是合适的。
调试过程中要先bypass 其他影响亮度的模块
（以我司平台为例，后面影响亮度的模块依次是：LTM—>DCE(全局的动态对比度增强) —>LC），再去调整ae target。
要如何保证ae target设置的合适呢？
可在固定光源下去拍摄24色卡，测试24色卡的22色块（因为是18%灰）亮度，若达到122，则代表此时曝光合适。
注意：固定光源最好是左右两侧45度角的均匀光照，否则可能会容易过曝。有用过光源在顶部的灯箱，去调试ae target，调试出来的曝光值，实景测试是过曝的。
待ae target确定完以后，再去调整isp pipeline后面的亮度模块，注意也是先bypass后面的模块，比如调试LTM时，要先bypass DCE和LC，另外调试时也要注意先整体再局部。
但此逆光场景下的调试，主要还是要依靠 ae 去调整，因为后面的模块的暗部提亮肯定是会带来明显噪声，而且也没办法兼顾其他正常的亮度场景。
具体该如何调试呢？
后面 ae 算法有增加一个背光补偿的策略可以调试此问题，原理上就是AE在做统计时，
将检测出的高亮的部分丢弃掉，不参与曝光量的计算，此时计算出的曝光值应用于室内场景就是亮的。
也可以通过NN（神经网络）识别到逆光场景主体的人脸/人形，将识别到的区域给到ae，ae基于人脸/人形去做自动曝光，这样适应性也会更好。
另外在目前的ae 参数中，也包含有其他的一些功能，如测光模式、曝光策略（室内/室外）、曝光权重的设置，这些设置即使有效，但因为设备的使用场景不是固定的，所以也没办法实际使用。
3、问题总结
1）调试ae时，要区分哪些是功能，哪些是算法相关的。 ae算法就是计算曝光值，达到ae target，比如调整ae target、调整曝光补偿都是ae计算相关。
另外像AE的曝光策略，测光模式，设置区域权重，都可以理解成和功能相关。
2）在调试ae的过程中，要先bypass pipeline中其他影响亮度的模块，再去调试ae target。
3）ae target确定完以后，再去调整isp pipeline后面的亮度模块，也是要按pipeline中的先后顺序去做调试，且要注意先整体再局部的调试。
作者：木东，公众号： ISP Tuning，进技术交流群，添加微信：mudong_771
