使用混合 Transformer-CNN 架构学习图像压缩 | CVPR 2023

与经典图像压缩标准相比，学习图像压缩（LIC）方法已经展现出有希望的进步和卓越的率失真性能。现有的LIC方法大多数是基于卷积神经网络（CNN）或基于Transformer，它们具有不同的优点。利用两者的优势是一个值得探讨的点，它有两个挑战：1）如何有效地融合这两种方法；2）如何以合适的复杂度实现更高的性能。在本文中，提出了一种复杂度可控的高效并行 Transformer-CNN 混合（TCM）模块，将 CNN 的局部建模能力和 Transformer 的非局部建模能力结合起来，以改善图像压缩模型的整体架构。此外，受熵估计模型和注意力模块最新进展的启发，通过使用通道压缩，提出了一种具有参数高效的基于 swin-transformer 的注意力（SWAtten）模块的通道熵模型。实验结果表明，与现有的 LIC 方法相比，提出的方法在三个不同分辨率数据集（即 Kodak、Tecnick、CLIC Professional Validation）上实现了最先进的率失真性能。

题目：Learned Image Compression with Mixed Transformer-CNN Architectures
作者：Jinming Liu, Heming Sun, Jiro Katto
来源：CVPR 2023
原文链接：https://openaccess.thecvf.com/content/CVPR2023/html/Liu_Learned_Image_Compression_With_Mixed_Transformer-CNN_Architectures_CVPR_2023_paper.html
内容整理：刘潮磊

介绍

研究问题：

• 如何将CNN-based、Transformer-based图像压缩方法相结合
• 能否在结合之后保证模型复杂度不会太高

SOTA 工作与所属团队：

• Learned image compression with discretized Gaussian mixture likelihoods and attention modules——Z. Cheng, H. Sun, M. Takeuchi, and J. Katto，早稻田大学。
• Two-Stage Octave Residual Network for End-to-End Image Compression——Fangdong Chen, 海康威视研究院。
• ELIC: Efficient Learned Image Compression With Unevenly Grouped Space-Channel Contextual Adaptive Coding——Dailan He, Ziming Yang, 商汤科技。

动机：

CNN-based图像压缩方法能较好地提取局部信息，Transformer-based图像压缩方法能较好地提取全局信息，于是想将这两者的优势相结合。

贡献：

• 提出一个将CNN、Transformer结合的模块TCM block。
• 设计了一个熵模型，引入另一个CNN、Transformer结合的模块SWAtten(swin-transformer-based attention module)。

方法

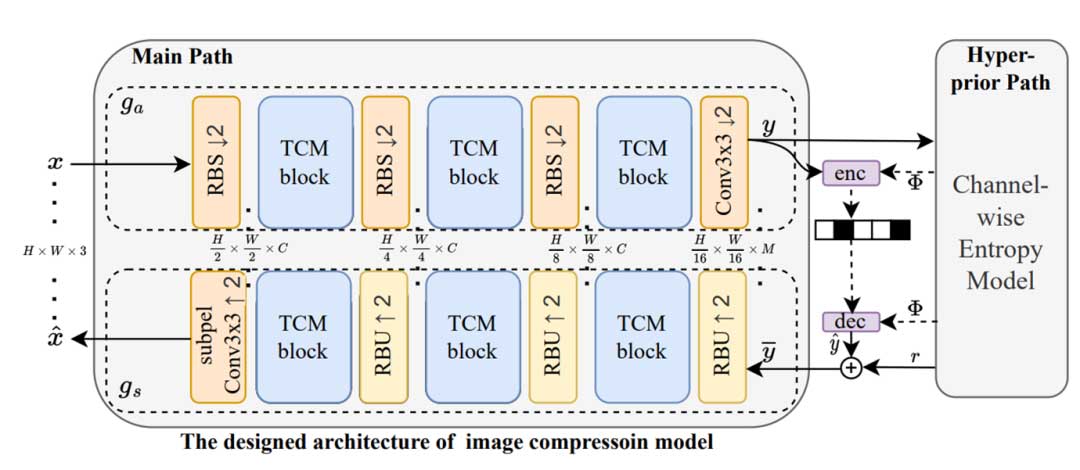

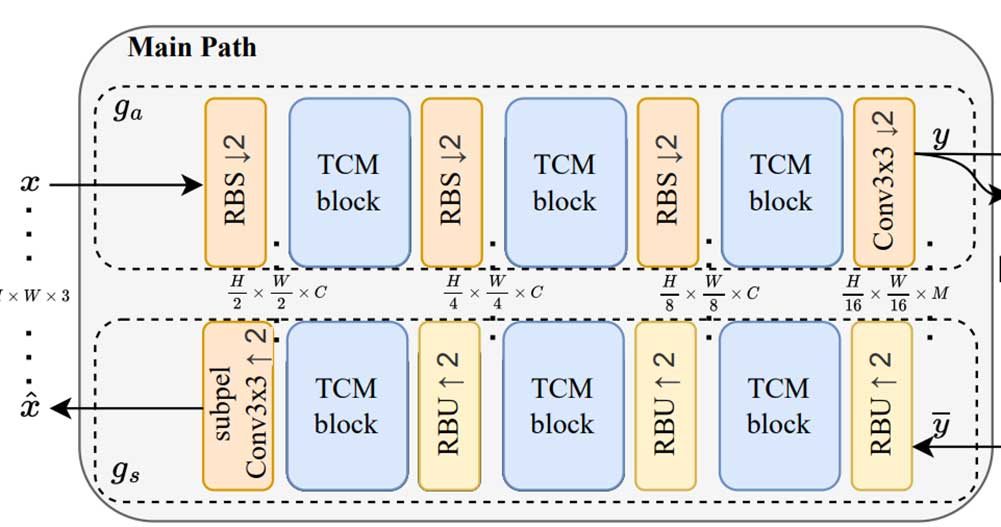

模型框架

• 在main path中插入了很多TCM block。
• 设计了一个引入SWAtten的Entropy Model。

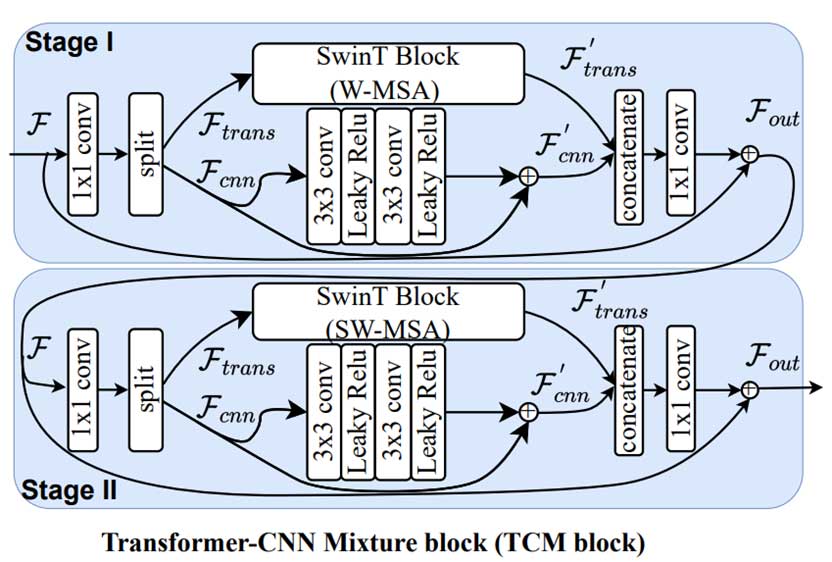

TCM block 结构

TCM block 分为两个阶段，各阶段中不同模块的效果如下：

• Split：将输入特征图分为大小𝐶/2×𝐻_𝑓×𝑊_𝑓两部分。
  • 减少输入通道数，降低复杂度。
  • 分别利用Transformer、CNN处理局部、全局信息。
• concatenate：将处理后的特征图拼接。
• 1×1 conv：将局部、全局信息混合。

两阶段基本一致，区别在于采用的SwinT Block不同：

• Stage Ⅰ：window-based multi-head self-attention。
• Stage Ⅱ：shifted window-based multi-head self-attention。

TCM block 用途

TCM block主要用于两个模块中，

1. 在main path中，每个RBS/RBU之后都插入一个TCM。

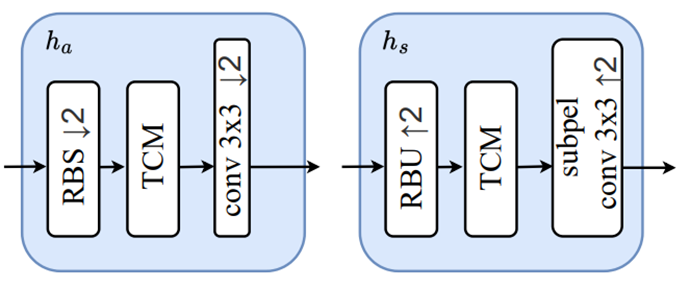

在hyper prior path 的 h_a、h_s 中插入TCM。

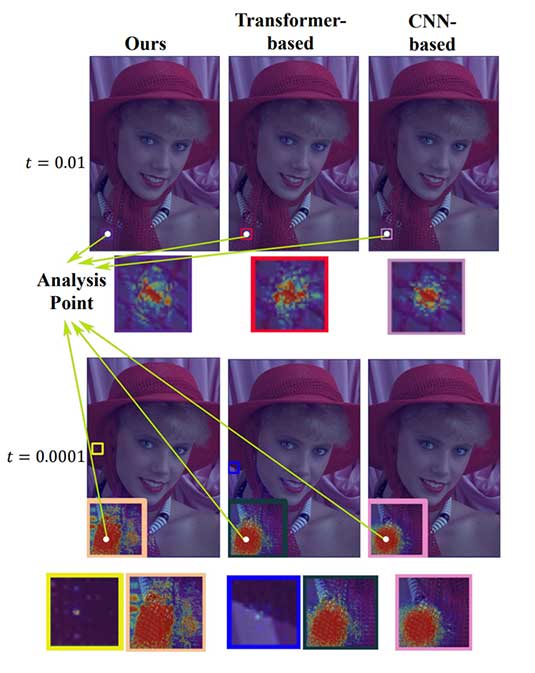

TCM block 效果探究

• 通过比较感受野来探究对局部、全局信息的聚合效果。
• 示例：Kodak数据集的图像kodim04的点p = (70, 700)。
• 计算方式：点p对于某个点的梯度的模，超过某个阈值都会被计算进来。
• 可视化结果如下：

文中设置了两个阈值（t=0.01、t=0.0001）。

在t=0.01时，本文提出的方法的感受野与CNN-based方法相差不大，小于Transformer-based方法的感受野，这说明本文方法更多地还是关注相邻像素信息。

在t=0.0001时，本文提出的方法的感受野明显大于CNN-based方法，并且也略大于Transformer-based方法的感受野，并且在小黄色框中，还存在梯度大于阈值的点，这说明本文方法相比于CNN-based方法具有较好的长距离建模能力。

Entropy Model

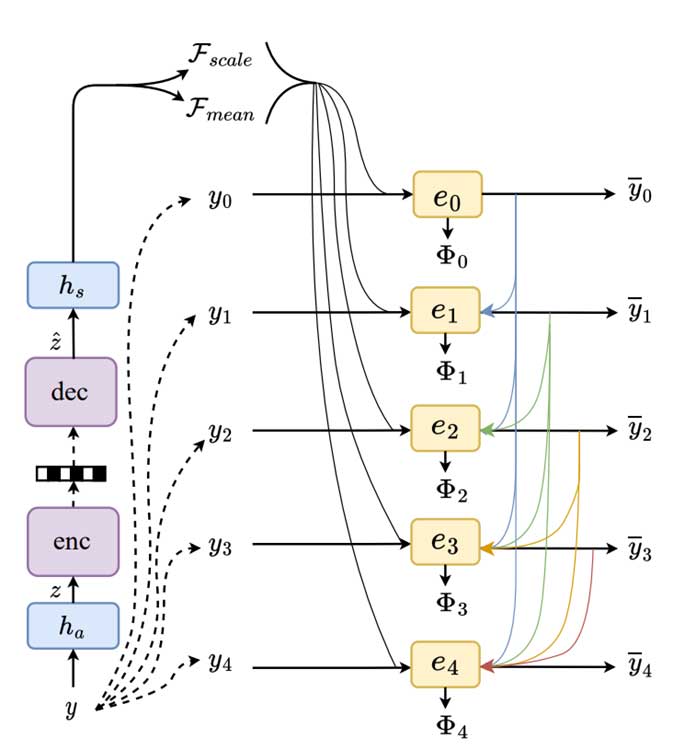

本文Entropy Model结构如下：

本文的Entropy Model主要有两个改进：

• 对输入y进行分层：用来帮助  编码。
• 提出了swin-transformer-based attention module（SWAtten）模块。

分层编码器结构

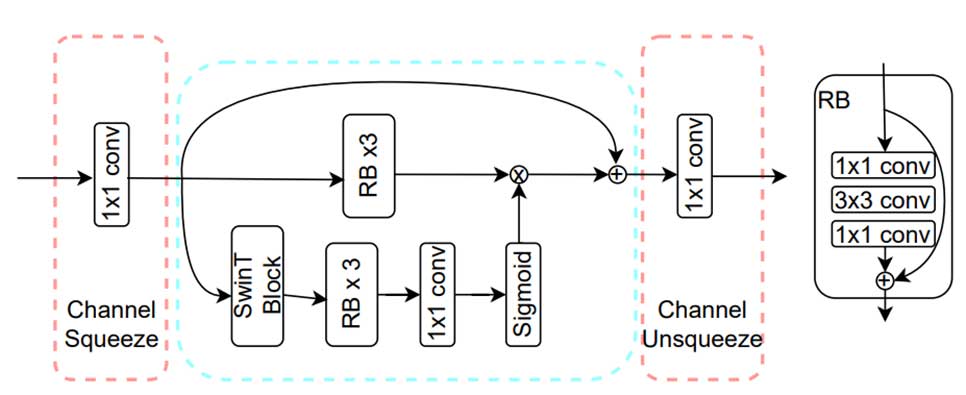

swin-transformer-based attention module (SWAtten)结构

SWAtten也是一个transformer、CNN相结合的模块：

• Channel Squeeze：用于减少输入通道数（减少到128），降低模型复杂度。
• mer block：获取全局信息。
• RB：获取局部信息。

实验设计与验证

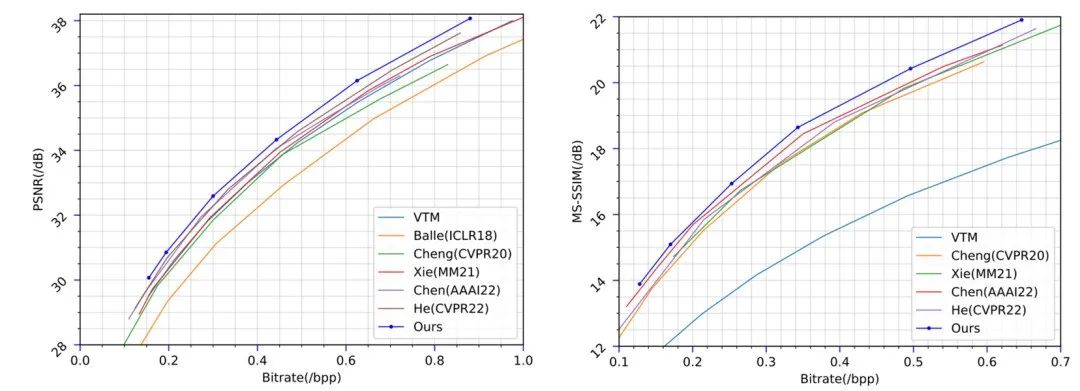

RD曲线

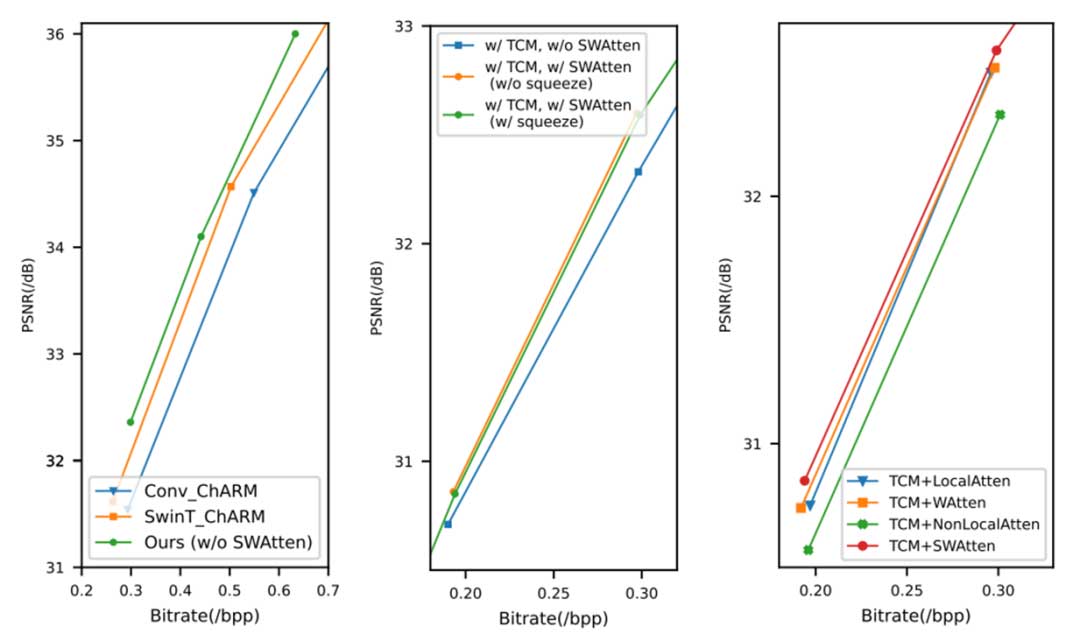

消融实验：分别探究TCM、SWAtten的作用

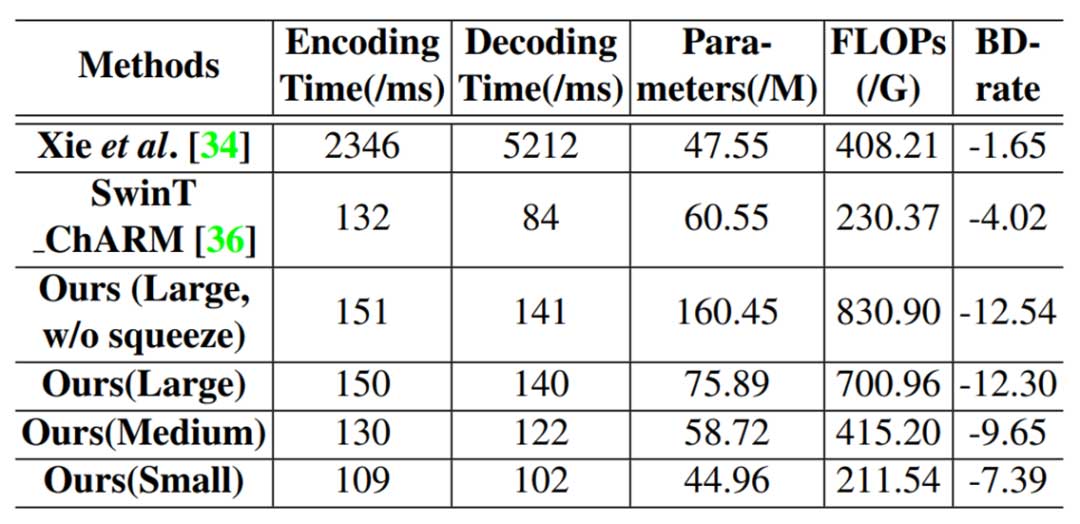

模型复杂度分析

Small、Medium、Large分别表示通道数C=128、192、256。

结论

本文将 Transformer 和 CNN 结合起来，提出了一种高效的并行 Transformer-CNN 混合块，利用了 CNN 的局部建模能力和 Transformer 的非局部建模能力。然后，基于TCM块设计了一种新的图像压缩架构。此外，提出了一个基于 swin-transformer 的注意力模块来改进通道熵模型。实验结果表明，在适当的复杂度下，使用 TCM 块的图像压缩模型优于仅基于 CNN/仅基于 Transformer 的模型。此外，SWAtten 的性能超越了之前为图像压缩设计的注意力模块。最后，本文的方法在三个不同分辨率的数据集（即 Kodak、Tecnick、CLIC Professional Validation）上达到了最好的水平，并且优于现有的图像压缩方法。
