RedCap部署策略建议

RedCap作为轻量级5G技术，是蜂窝物联网的重要演进方向，它可有效兼顾行业对技术性能和部署成本的双重需求，有助于加速5G技术融入千行百业。分析了RedCap关键特性、基本通信功能要求、产业生态及应用场景等，提出RedCap部署策略及网络、业务规划建议，推动蜂窝物联网持续向端网协同方向发展和演进。

01 概述

5G主要面向三大类应用场景，即增强移动宽带（eMBB）、超高可靠低时延通信（uRLLC）和海量机器类通信（mMTC）。3GPP通过3个版本的标准完成5G第1阶段的技术演进，Rel-15是现网商用版本，重点满足增强移动宽带（eMBB）和基础的低时延、高可靠（uRLLC）应用需求；Rel-16主要聚焦于eMBB的增强以及低时延、高可靠能力的完善，关注垂直行业应用及整体系统性能的提升；Rel-17对5G基础能力和垂直行业技术进行增强，并引入了许多全新的特性和技术，如RedCap等。

RedCap技术是在确保应用需求和性能的前提下，通过削减设备的能力，降低终端设备的复杂度，达到降低成本和功耗、延长使用寿命等目的。同时继承了5G原生能力，可支持5G LAN、uRLLC、切片等垂直行业增强特性，满足行业用户的增强需求，是5G物联网最核心的标准技术。

02 RedCap关键特性与能力

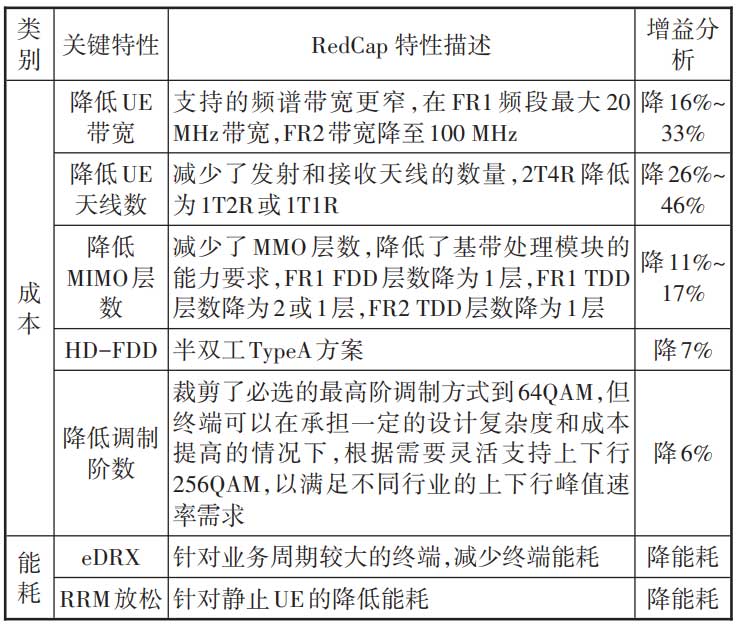

RedCap作为“轻量化”5G技术，相对于Rel-15/Rel-16的eMBB和uRLLC设备，RedCap设备具备低复杂度和成本，设备尺寸满足紧凑型设计要求，可以在NR全频带内部署，并支持FDD和TDD模式，其关键特性及效果如表1所示。

移动物联网重点面向4类应用场景需求：采用NB-IoT满足大部分低速率场景需求，采用4G Cat.1、5G RedCap（R18）满足中等速率物联需求和语音需求，采用4G Cat.4、5G RedCap（R17）满足中高速率场景需求，采用5G NR技术满足更高速率、低时延联网需求。

RedCap终端在最大工作带宽、调制阶数、数据速率等方面与4G Cat.4终端相当，可以通过支持uRLLC、节能、覆盖增强、切片、SUL、5G LAN等技术实现能力的组合增强，更好地满足垂直行业的需求，RedCap综合能力将超越现有的4G Cat.4终端。随着标准继续演进，预计在2024年的Rel-18标准中，RedCap将对标4G Cat.1/1bis，通过缩减业务带宽至5M、降低峰值速率等进一步降低终端复杂度。

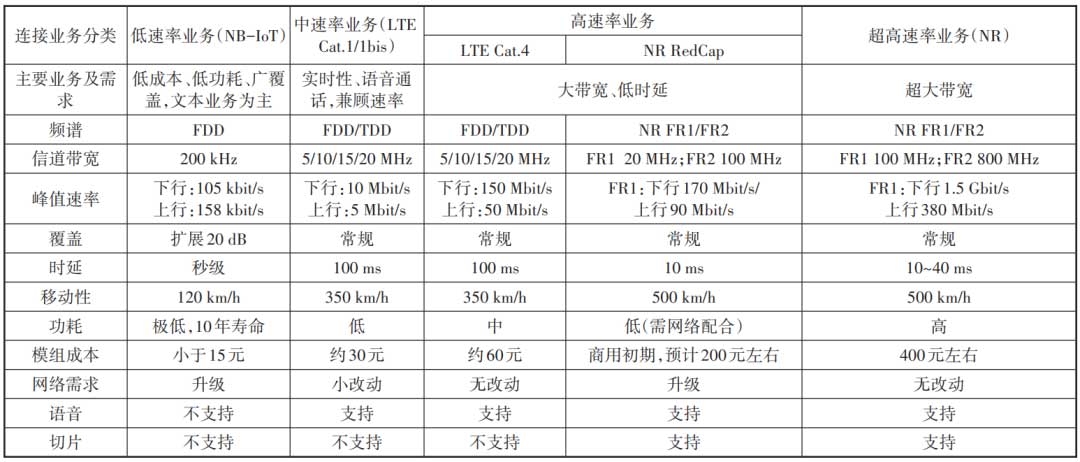

物联网业务分类和技术特点对比如表2所示。

03 RedCap应用场景及产业生态

3.1 RedCap行业需求及应用方向

在3GPP标准化工作中，产业界划分出适用于RedCap的典型应用场景包括工业无线传感器、视频监控和可穿戴设备。受政策、产业、市场等多方面因素影响，国内在配电自动化、车联网领域也有广泛的应用空间。

a）工业无线传感器通过内置5G模组或外接5G终端设备采集运行数据，产品形态主要包括DTU、CPE、工业网关等。工信部《5G全连接工厂建设指南》提出十四五期间推动万家企业开展5G全连接工厂建设，工业数据采集逐渐成为实现企业数字化转型的基础环节，未来连接规模可达百万级。

b）视频监控应用广泛，中国每年销售超过1.2亿只摄像头，目前摄像头无线化比例低于3%。但据公安部门统计，城市安防的有线传输摄像头在线率为70%～90%，离线的原因主要是光纤不可达、传输损坏等，摄像头无线化是刚性需求。标准5G主要用于移动性及速率时延要求较高场景，Cat.1/4主要用于移动性要求不高的场景。RedCap可满足中高端视频监控业务中存在高清、低功耗需求和有政策+成本驱动的典型场景，如政法公安高清执法、行业作业AR摄像头等。

c）随着人们对大健康的关注度逐步提升，智能手表、智能手环、慢病监测设备、医疗监控设备等实现了大规模普及。这些业务普遍要求设备体积小、功耗低。其典型业务需求包括下行参考速率为5～50 Mbit/s、上行参考速率为2～5 Mbit/s；下行峰值速率为150 Mbit/s、上行峰值速率为50 Mbit/s；电池的理想工作续航为数天甚至1～2周。智能穿戴产品在迭代的过程中，亟需更强的网络连接能力、更低的功率消耗、更小的设备体积以及更丰富的软件功能。LTE Cat.1在承接2G网络换代之后，逐步扩大应用场景。同时也为5G RedCap在可穿戴领域奠定良好的基础。

d）国家能源局发布《能源领域5G应用实施方案》等一系列政策，明确在电力行业的发电、输电、变电、配电、用电等环节开展5G应用场景和解决方案的创新试点工作。其中在配电环节中的应用主要是数据采集和远程控制，其具有终端数量多、覆盖面广、场景复杂、可靠性及时延要求高等特点，由于需要规模连接，对成本较敏感，RedCap终端将有效降低5G电力终端及模组的成本，助力电力行业5G应用规模推广。

e）目前随着智能网联汽车技术持续推进，C-V2X量产前装已经成为车企共识。《智能网联汽车技术路线图2.0》规划中提到2025年部分自动驾驶（PA）、有条件自动驾驶（CA）级智能网联汽车渗透率持续增加，预计到2025年达50%，2030年超过70%，2025年CV2X终端的新车装配率达50%，2030年基本普及。当前量产车市场正处于4G/5G迭代窗口期，量产汽车的5G发展可能直接转向5G高品质路线。根据细分场景分析，重点关注自动驾驶领域的RedCap示范应用，在乘用车领域密切跟踪车企需求。

3.2 RedCap产业及生态进展

自从Rel-17 RedCap标准冻结后，RedCap产业生态不断提速。2022年完成了应用场景与关键技术研究、关键技术测试规范制定、开展关键技术测试。2023年，高通、MTK、紫光展锐等芯片厂商加速RedCap芯片商用进程；联通雁飞、美格、广和通等厂商的6款RedCap模组陆续问世；联通数传网关、南瑞配网自动化终端、中移物联企业网关、中微普业工业网关等RedCap终端相继推出至21款模组。在RedCap模组商用初期，其预计售价在200元左右，随着商用节奏加速、市场规模发展，预计其售价可降至百元，最终能与现阶段4G Cat.4模组价格持平。

运营商也积极推动RedCap发展，相继发布产业及技术白皮书，开展面向行业的外场测试，聚焦5G RedCap在2B场景应用试点和场景验证，推动网络、终端产品及应用部署落地。

04 RedCap网络部署策略

4.1 RedCap网络部署区域

RedCap部署区域与终端、业务应用成熟度紧密关联。回顾Cat.1的发展历史，技术优势转化为商业化优势，需具备完善网络覆盖（4G基站已成为国内的覆盖范围最大、最完善的蜂窝网络，4G基站均支持LTE Cat.1网络能力，无需额外投入）、明显的成本优势（在国产化后，LTE Cat.1芯片通信模组和智能终端的成本逐步降低，Cat.1模组价格只需20～30元，相比Cat.4与5G有明显优势）、政策及场景应用契合（2G/3G网络升级促进存量迁移）等特点。

经过4年的5G网络建设，截至2023年7月末，5G基站总数达305.5万个，占移动基站总数的26.9%，虽然取得长足发展，但5G网络覆盖仍需持续完善。且现有5G网络需升级才能支持RedCap功能，对运营商而言存量基站的升级投入巨大，需紧跟业务需求适时逐步升级。另一方面目前RedCap终端仍需至少支持SA/LTE双模，成本不具有明显优势。所以，在RedCap商用初期，面对已经成熟的4G物联网应用，RedCap应结合自有特点，聚焦5G原生能力、5G专网应用（only 5G）等场景实现突破。RedCap首批应用市场将在保证满足行业功能、性能需求的同时，显著降低2B行业应用5G的端侧成本，例如工业传感器、配电自动化、园区视频监控等行业应用，初期网络升级以局域为主；随着模组成本降低，车联网、智能穿戴等广域应用也将逐步采用RedCap替代原有的4G物联技术。

4.2 RedCap网络升级规划

4.2.1 RedCap核心网升级

为避免全网改造带来的投资浪费，建议充分发挥5G切片技术优势，核心网基于RedCap独立切片方式进行部署。

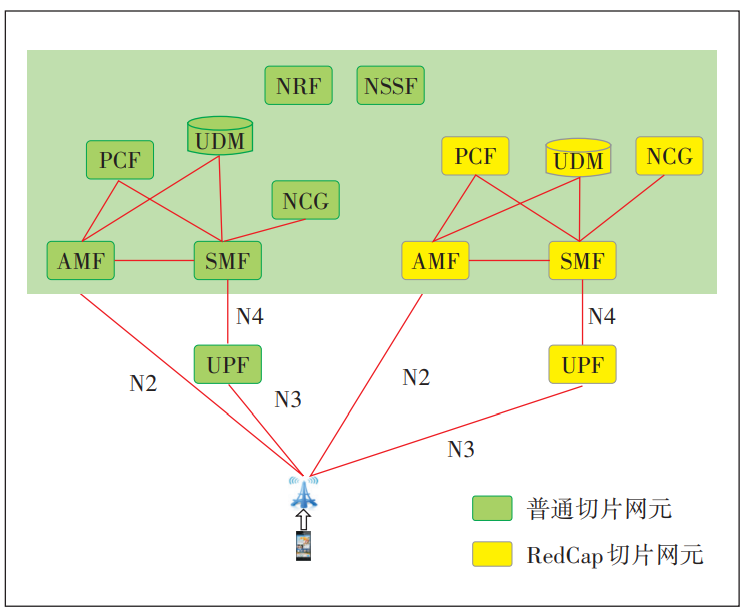

以国内某运营商为例，现网5GC按照大区集约化部署，2B、2C两网分设，2C AMF为Default AMF。建议基于2B网络升级支持RedCap业务，每大区升级2套UDM、PCF、AMF、SMF、UPF支持RedCap功能，并为各网元规划配置RedCap专用切片（见图1）。具体业务实现方案如下。

a）终端注册选网方案。为RedCap用户签约专用切片，当RedCap用户接入5G网络发起注册时（以初始注册为例），5G基站将注册请求发送给2C AMF，2C AMF向用户归属UDM查询用户签约数据，发现无法为用户签约的切片提供服务，进而向NSSF查询可为用户切片提供服务的目标AMF，查询完成后向目标AMF发起AMF重定向流程，最后由目标AMF继续完成终端注册流程。

b）终端会话建立方案。终端完成注册流程后，AMF基于终端签约的切片+DNN+TAC为终端选择SMF建立会话，由支持RedCap切片的专用SMF为终端建立会话。

基于该方案，未来根据RedCap业务细分场景对5G网络SLA的不同需求，可以为RedCap业务规划更为丰富的切片，以满足不同客户的差异化需求。

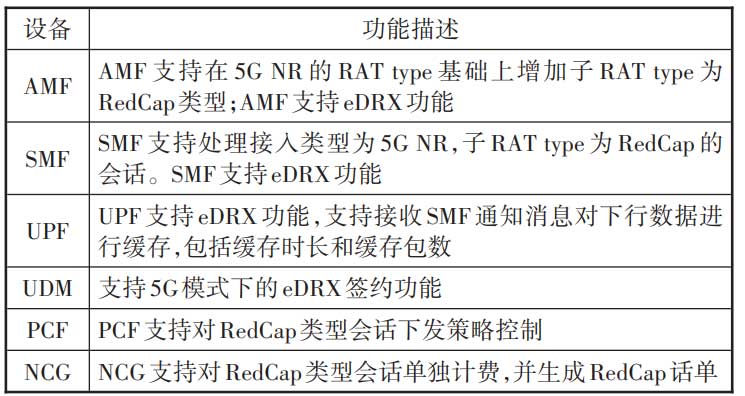

RedCap核心网软件特性升级如表3所示。

4.2.2 RedCap无线网升级

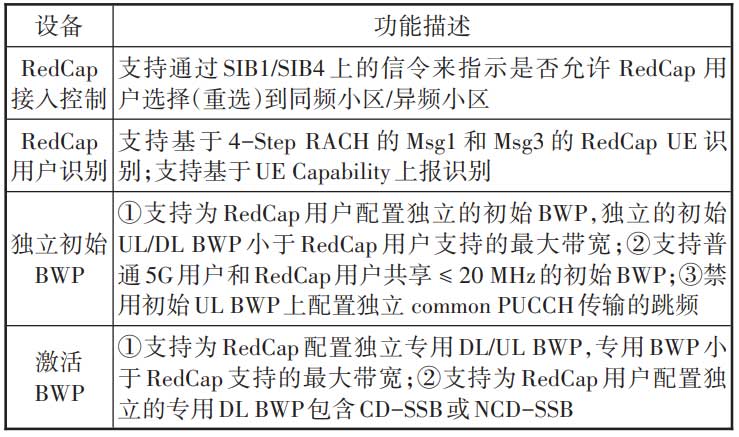

5G基站硬件无需更换，通过软件升级即可支持RedCap功能。基站侧需要支持RedCap类型终端特性的功能，包括带宽、天线数、调制阶数、BWP配置、RedCap终端识别等功能（见表4）。

a）RedCap频率配置。商用初期针对2B领域的工业数采、配电自动化、视频监控等按需局部开启2.6/3.5 GHz中频频段的RedCap功能。后期根据业务规模发展、终端/模组数量占比和智能穿戴、车联网等业务对网络广域覆盖需求，适时按需升级700/800/900 MHz等低频网络，支持RedCap功能。

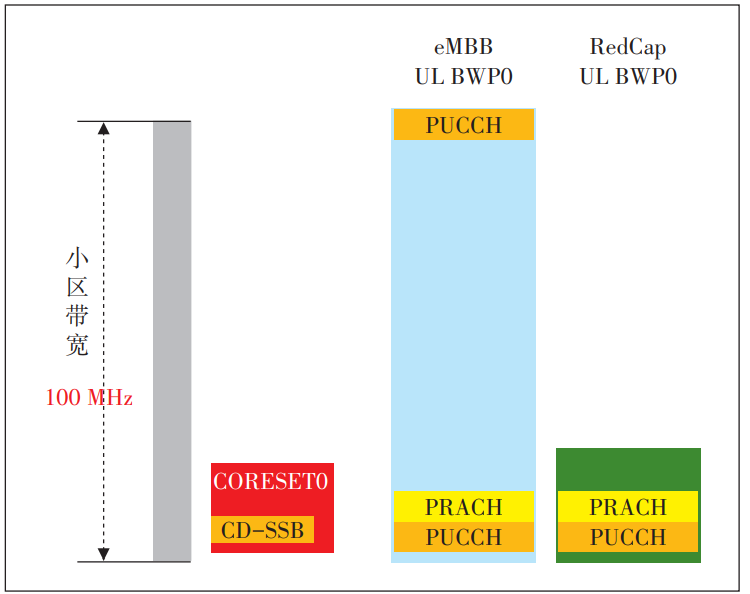

b）初始BWP功能配置。针对RedCap UE的初始BWP，有2种配置方式。方式1为RedCap UE和nonRedCap UE共享相同的初始上下行BWP。此方案无需新增BWP配置，SIB1消息短，适用于FDD 20 MHz小区等小带宽网络。方式2为RedCap UE配置独立初始BWP，RedCap BWP的频域位置对普通NR终端的体验会产生影响。其影响主要体现在RedCap BWP上独立配置的PUCCH/PRACH等控制信道资源会截断普通NR终端的PUSCH数据信道，导致PUSCH可用的连续RB下降。对于不支持上行非连续调度的普通NR终端，这会导致其上行速率显著降低。为了降低其对普通NR终端的上行体验的影响，建议将RedCap小带宽BWP优先配置在小区频域位置的两端，降低普通NR终端的PUSCH资源的碎片化。此方案适用于TDD 100 MHz大带宽网络（见图2）。

c）激活BWP功能配置。对于RedCap UE激活BWP的部署建议，期望根据网络中RedCap用户规模、业务量等因素按需增加或减少专用BWP的数量。当RedCap UE数较少、业务量较低的情况下，建议RedCap的专用BWP包含CD-SSB。当RedCap UE数较多或业务量较高，建议配置1个包含CD-SSB的专用BWP和1个或多个包含NCD-SSB的专用BWP。

d）RedCap覆盖与容量评估。通过对n1、n78频段的链路预算对比分析，在覆盖方面，FDD频段相对于TDD频段在上行覆盖上更具优势，即使在小区边缘位置，FDD频段RedCap UE仍可基本满足视频监控和可穿戴设备的速率需求。在TDD覆盖较弱的区域，可通过覆盖增强手段提高覆盖，R17为上行物理信道的传输引入了多个覆盖增强特性，包括增加PUSCH和PUCCH信道的重复传输次数，PUSCH/PUCCH信道的多时隙的联合信道估计等；或通过参数配置使RedCap终端提前选至FDD频段或LTE频段，通过参数优化等方式，保障RedCap终端的体验。

3GPP TR 38.875分析了在城区TDD系统引入RedCap UE的影响，在容量方面，在网络负载较轻时，引入RedCap终端对网络容量和频谱效率的影响较小。在RedCap终端规模引入的中远期，可通过载波或频率扩容或负载均衡的方式平衡网络负荷。

05 结束语

基于蜂窝移动物联网发展特点，RedCap网络部署应先局域后广域，初期聚焦优选重点行业及场景，端网业协同发展，推进 RedCap从标准走向应用。RedCap未来将面向3GPP Rel-18阶段持续演进，进一步降低终端带宽和峰值速率，从而进一步降低终端成本，扩展5G的应用空间。

参考文献

［1］ 3GPP. Study on support of reduced capability NR devices：3GPP TR 38.875 V17.0.0［S/OL］.［2023-05-21］. ftp：//ftp.3gpp.org/Specs/.

［2］ 3GPP. New SID on support of reduced capability NR devices：RP-193238［R/OL］.［2023-05-21］. https：//www. 3gpp. org/ftp/tsg_ran/TSG_RAN/TSGR_86/Docs.

［3］ 3GPP. Revised WID on support of reduced capability NR devices：RP-210918 ［R/OL］. ［2023-05-21］. https：//www. 3gpp. org/ftp/tsg_ran/TSG_RAN/TSGR_91e/Docs.

［4］中国联通 . 中国联通5G RedCap 白皮书（2022年）［EB/OL］.［2023-06-05］. https：//www.digitalelite.cn/h-nd-6489.html.

［5］中国移动 . 中国移动5G RedCap 技术产业白皮书［EB/OL］.［2023-06-02］. http：//www.199it.com/archives/1600385.html.

［6］中国电信 . 中国电信 5G RedCap产业白皮书［EB/OL］.［2023-06-02］. https：//www.doc88.com/p-27039239699865.html.

［7］朱晨鸣 . 5G RedCap 技术发展与应用［J］. 通信世界，2023（15）：10-11.

［8］王璐璐，曹亘，韩潇，等 . 5G RedCap 关键技术研究［J］. 邮电设计技术，2023（3）：10-14.

［9］李宏辉，关成哲 . NR RedCap 覆盖能力分析与增强技术［J］. 通信世界，2022（23）：43-45.

［10］李晗阳，翁玮文，李男，等. 5G NR RedCap关键技术研究［J］. 电信科学，2022，38（3）：93-101.

［11］魏鸿斌，徐舒 . 5G NR RedCap 技术简述及应用前景［J］. 数据通信，2022（5）：50-51，54.

［12］肖瑞雪，冯英伟，吕国，等. 面向5G移动通信的蜂窝物联网关键技术研究［J］. 现代电子技术，2020，43（9）：29-32.

［13］王鹏宇，杨缙峰. 5G蜂窝物联网的大规模接入技术分析［J］. 现代工业经济和信息化，2021，11（11）：128-129，136.

［14］徐霞艳 . NR RedCap UE 关键技术与标准化进展［J］. 移动通信，2021，45（3）：10-15.

［15］宋丹 . R17 RedCap完善 5G终端中速物联网场景支持能力［J］. 通信世界，2022（12）：9.
