OpenGL ES 图像基本处理：腐蚀、膨胀、边缘检测

前文我们详细讲了图像锐化的基本原理，本文再介绍一下图像基本处理之腐蚀、膨胀和边缘检测，它们在图像处理和计算机视觉领域有着广泛的应用。

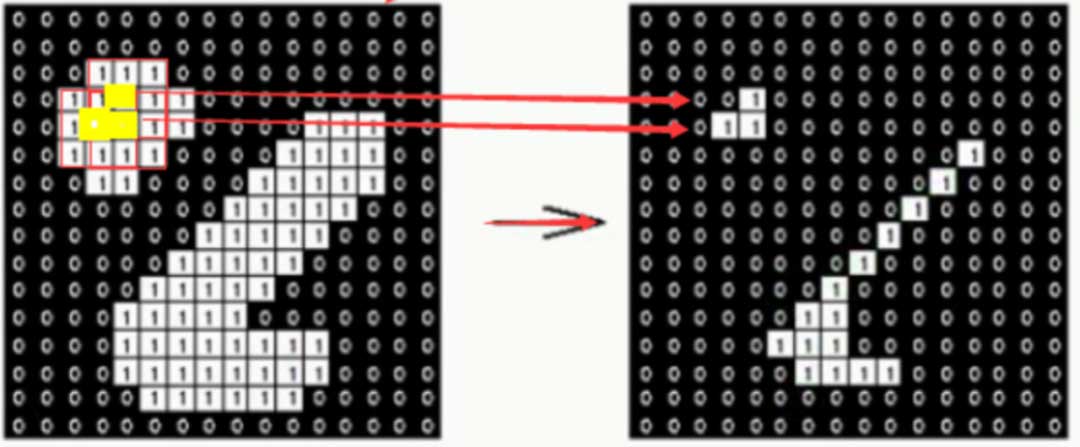

图像腐蚀（Image Erosion）：用于缩小或消除图像中物体的边界。主要用于去除图像中的小细节、噪声或不规则物体。

实现图像腐蚀的片段着色器代码，基本原理就是寻找附近的最小 color 作为输出：

precision highp float;
varying highp vec2 vTextureCoord;
uniform lowp sampler2D sTexture;
uniform highp vec2 inputSize;

void main() {
    vec2 uv = vTextureCoord;

    float step = 1.0;
    vec2  uvOffsets[25];
    float dx = step / inputSize.x;
    float dy = step / inputSize.y;

    for (int i = 0; i < 5; i++)
    {
        for (int j = 0; j < 5; j++)
        {
            uvOffsets[((i*5)+j)].x = (-2.0 * dx) + (float(i) * dx);
            uvOffsets[((i*5)+j)].y = (-2.0 * dy) + (float(j) * dy);
        }
    }

    vec4 result = vec4(1.0);
    for (int i = 0; i < 25; i++)
    {
        vec4 col = texture2D(sTexture, uv + uvOffsets[i]);
        result = min(result, col);
    }

    gl_FragColor = result;
}

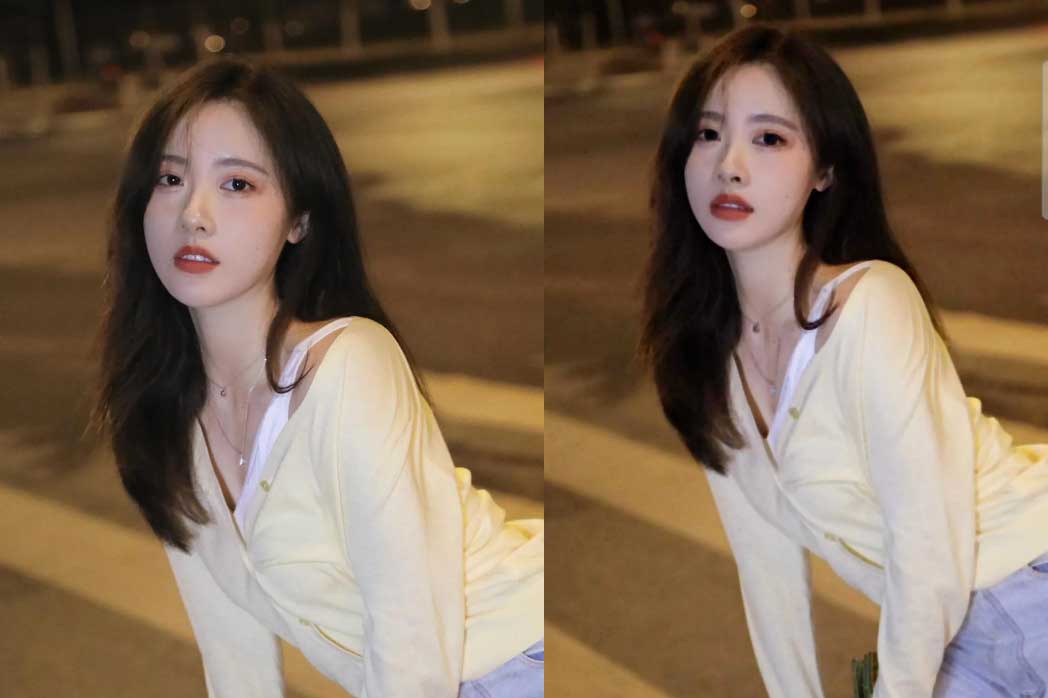

图像腐蚀效果对比：

图像膨胀（Image Dilation）：用于增大或突出图像中物体的边界。主要用于连接图像中的物体，填充小孔或缝隙，以及强调物体的边缘。

实现图像膨胀的片段着色器代码，基本原理就是寻找附近的最大 color 作为输出：

precision highp float;
varying highp vec2 vTextureCoord;
uniform lowp sampler2D sTexture;
uniform highp vec2 inputSize;

void main() {
    vec2 uv = vTextureCoord;

    float step = 1.0;
    vec2  uvOffsets[25];
    float dx = step / inputSize.x;
    float dy = step / inputSize.y;

    for (int i = 0; i < 5; i++)
    {
        for (int j = 0; j < 5; j++)
        {
            uvOffsets[((i*5)+j)].x = (-2.0 * dx) + (float(i) * dx);
            uvOffsets[((i*5)+j)].y = (-2.0 * dy) + (float(j) * dy);
        }
    }

    vec4 result = vec4(0.0);
    for (int i = 0; i < 25; i++)
    {
        vec4 col = texture2D(sTexture, uv + uvOffsets[i]);
        result = max(result, col);
    }

    gl_FragColor = result;
}

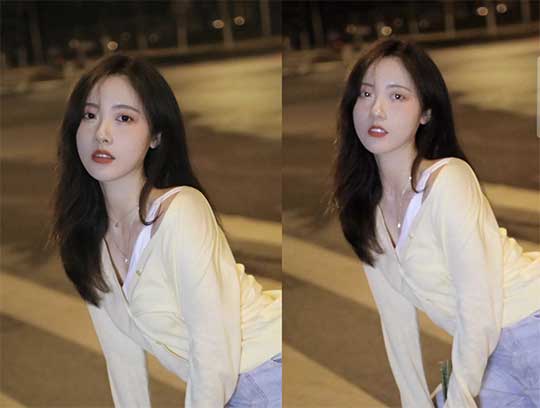

图像膨胀效果对比：

边缘检测（Edge Detection）：用于识别图像中物体之间的边界。常用于目标检测、图像分割和计算机视觉任务。常见的边缘检测算法包括Sobel、Prewitt、Canny等。

实现图像边缘检测的片段着色器代码，代码基本上跟上节降到的锐化的实现方式一样，都是使用一个卷积核（高通滤波）:

precision highp float;
varying highp vec2 vTextureCoord;
uniform lowp sampler2D sTexture;
uniform highp vec2 inputSize;

void main() {
    vec2 uv = vTextureCoord;
    float step = 5.0;
    vec2  uvOffsets[9];
    float dx = step / inputSize.x;
    float dy = step / inputSize.y;

    for (int i = 0; i < 3; i++)
    {
        for (int j = 0; j < 3; j++)
        {
            uvOffsets[((i*5)+j)].x = (-1.0 * dx) + (float(i) * dx);
            uvOffsets[((i*5)+j)].y = (-1.0 * dy) + (float(j) * dy);
        }
    }

    vec4 sampleCols[9];

    for (int i = 0; i < 9; i++)
    {
        // 采样邻域的网格
        sampleCols[i] = texture2D(sTexture, uv + uvOffsets[i]);
    }

    // 锐化卷积核 3x3
    // -1 -1 -1
    // -1  8 -1
    // -1 -1 -1

    vec4 result = 8.0 * sampleCols[4];
    for (int i = 0; i < 9; i++)
    {
        if (i != 4)
        result -= sampleCols[i];
    }
    gl_FragColor = result;
}

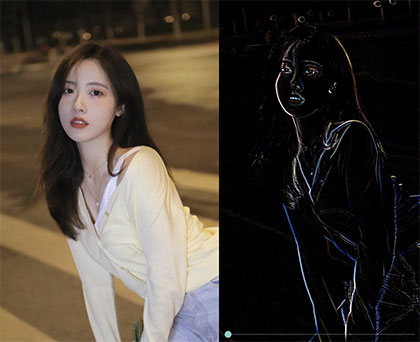

边缘检测效果对比：

参考链接：
https://blog.csdn.net/weixin_44225182/article/details/101310131
https://blog.csdn.net/panda1234lee/article/details/52320832
