背景

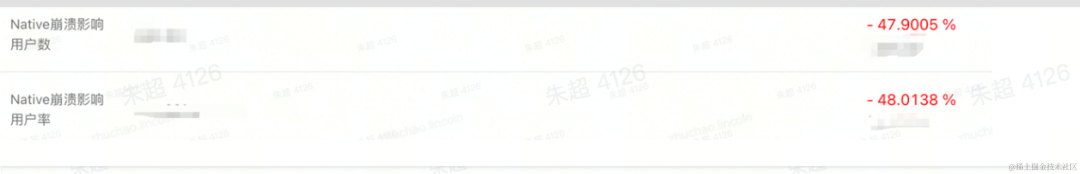

影响
西瓜之前存在过一类RenderThread闪退,从堆栈上看,全部都是系统so调用,给人的第一印象像是一个系统bug,无从下手。闪退集中在Android 5~6上,表现为打开直播间立即闪退。该问题在2022年占据Native Crash Top5,2023年更是上升到到Top1。因此有必要投入时间和精力再重新审视一下这个问题。在历经多周的源码分析和排查后,逐步明确了问题根因并修复,最终取得了显著的稳定性收益和业务收益。
接下来,我们将抽丝剥茧,一步步深入分析这个历史遗留问题,揭开它背后真正的原因。
基本信息

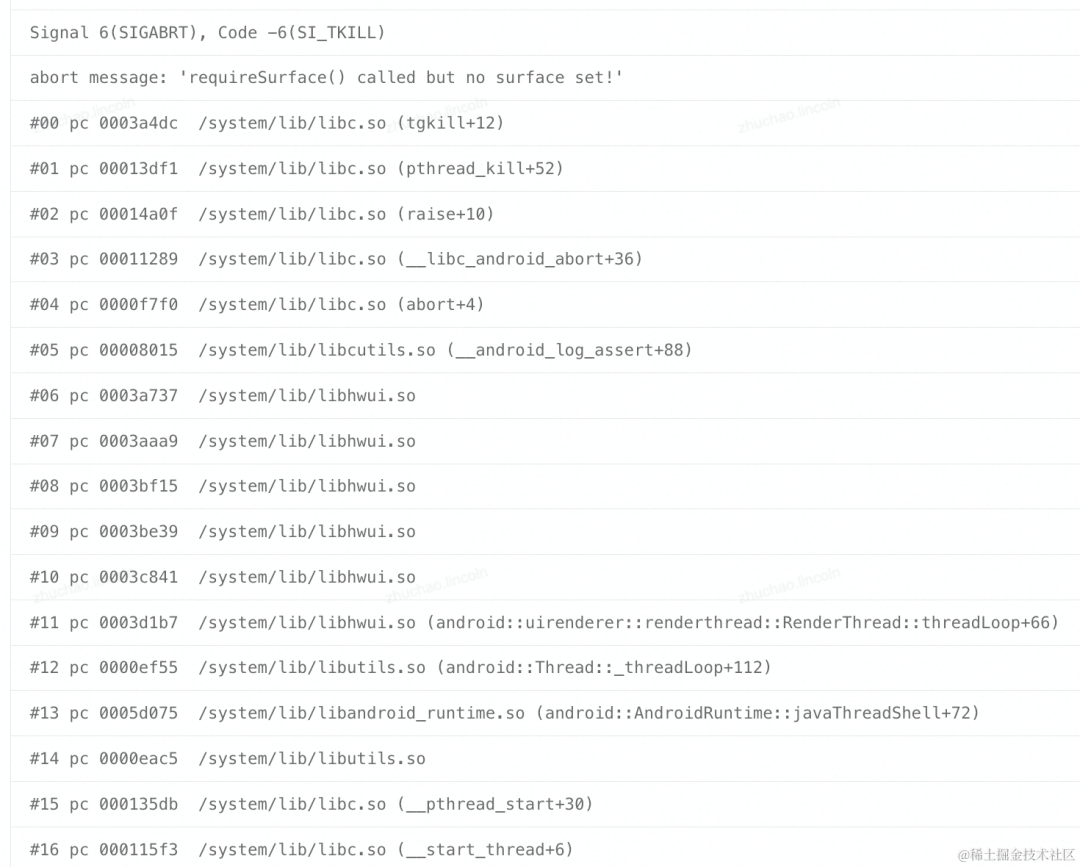

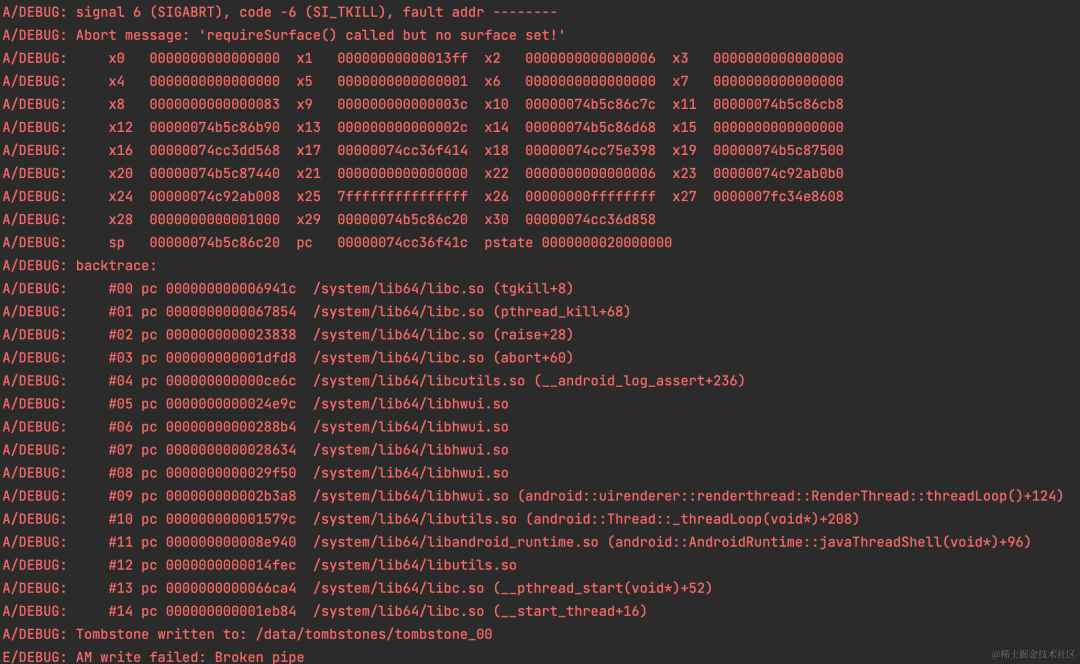

具体堆栈如下:
堆栈都是系统的so调用,不能明确具体闪退业务场景,只能看出是RenderThread线程主动abort了。

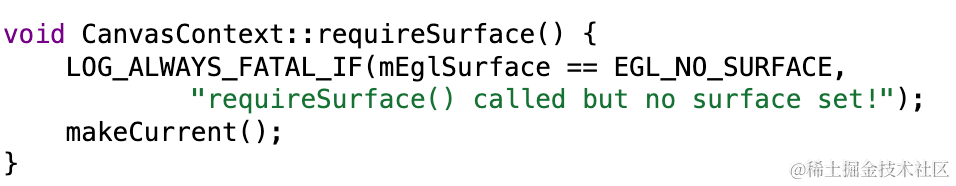

根据abort message找到对应的abort代码,在CanvasContext::requireSurface时闪退了,代码如下:
问题特征:
问题集中在Android 5.0~6.0,线程集中在RenderThread,无明显机型、厂商特征。
RenderThread简介
为了便于理解下面的分析过程,先对RenderThread简单的介绍。顺便看一下是怎么调用到CanvasContext::requireSurface的。

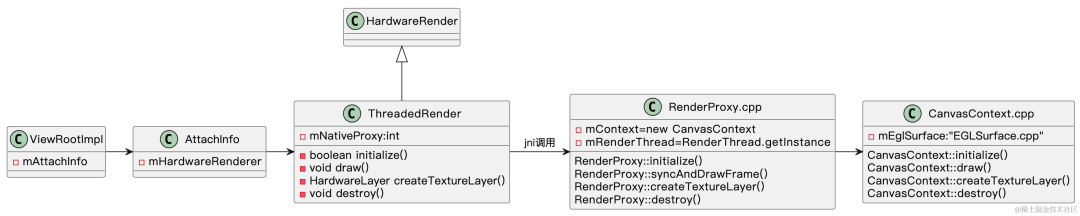

相关类图如下:
相关源码:frameworks/base/libs/hwui/renderthread

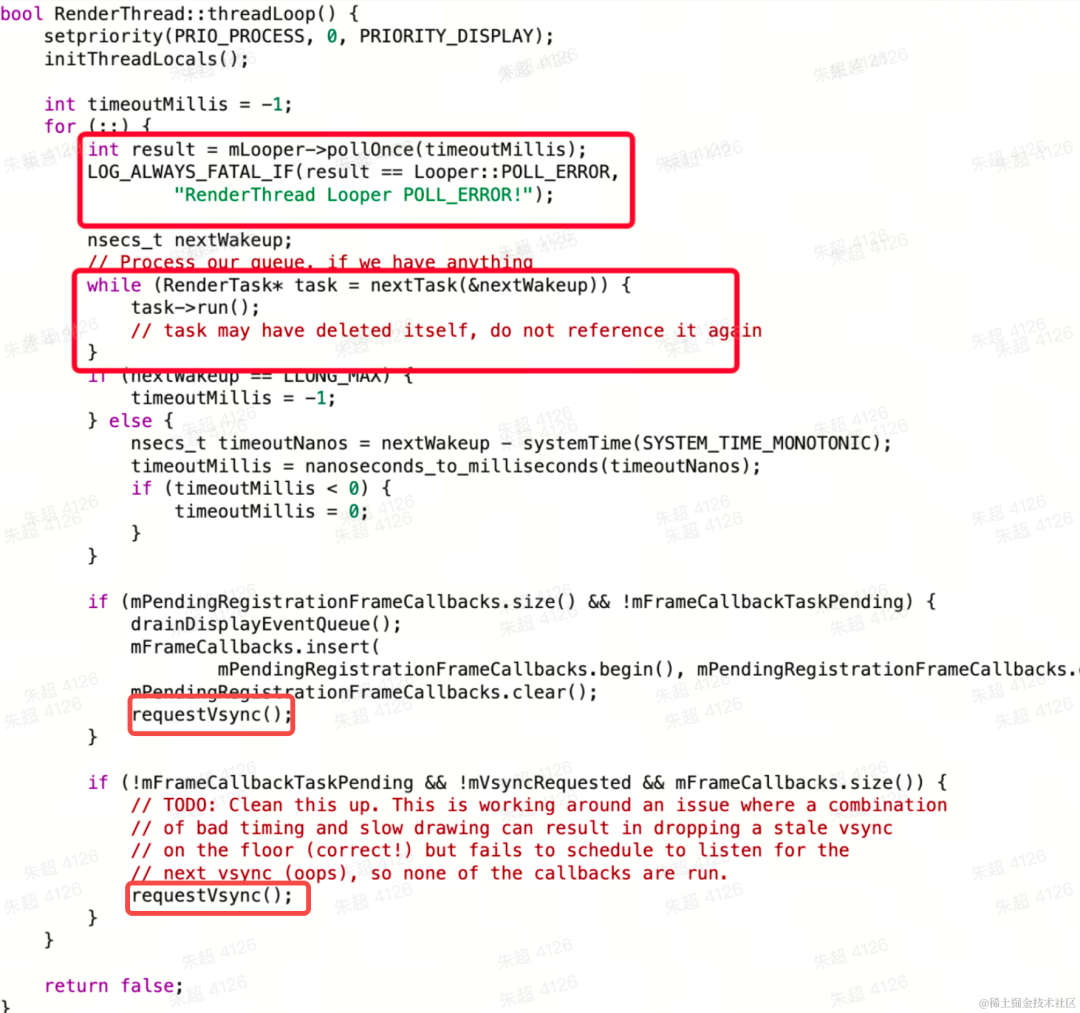

RenderThread::threadLoop
RenderThread继承自Thread和Singleton,是一个单例模式的线程,通过RenderThread.getInstance()获取。和主线程很像,内部是一个通过for实现的无限循环,不断从TaskQueue里通过nextTask函数获取RenderTask并执行,RenderTask执行完后会按需调用requestVsync。核心代码在threadLoop函数中:
ThreadedRender

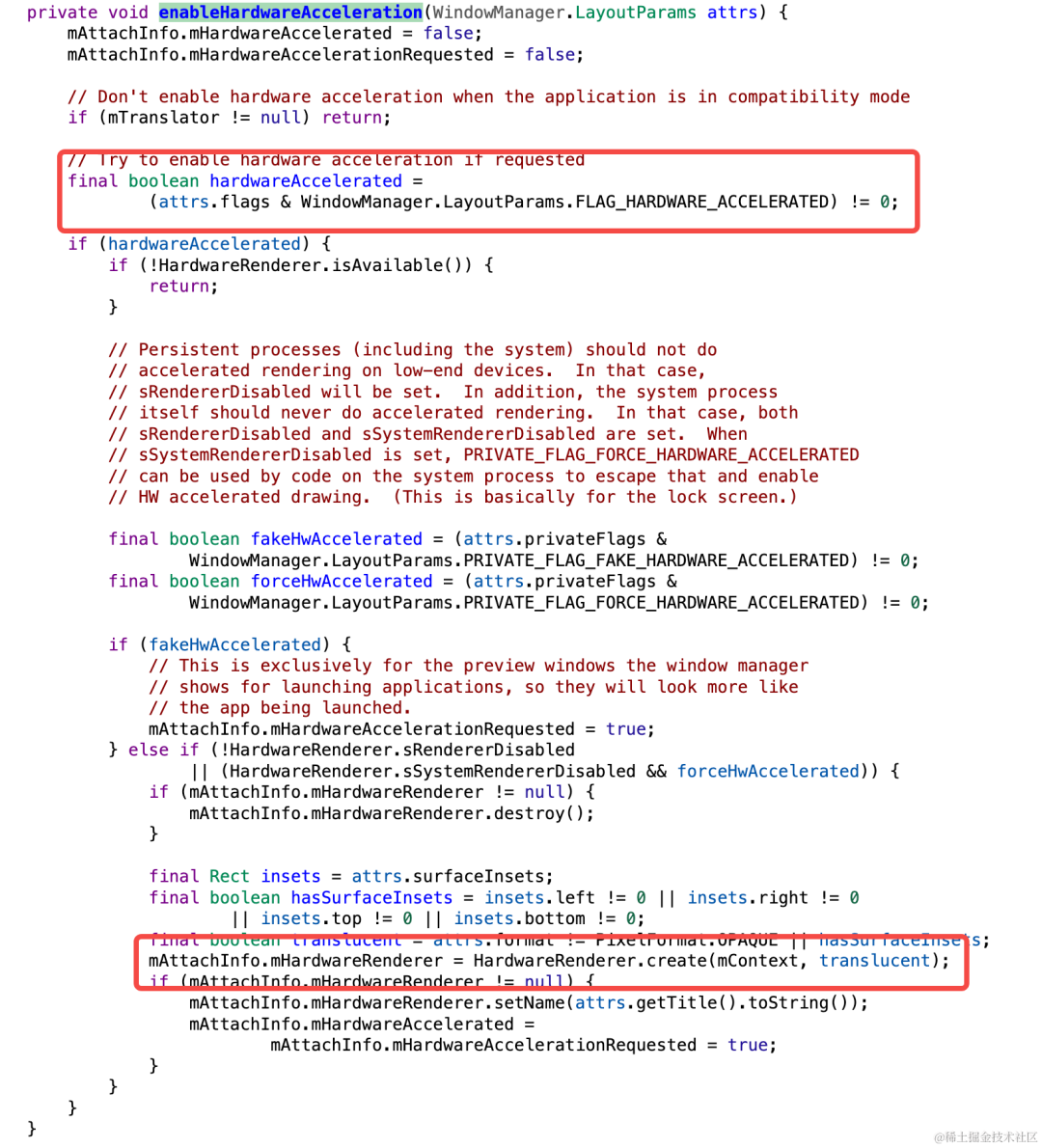

Java层通过ThreadedRender与RenderThread进行通信。当Window启用硬件加速时,ViewRootImpl会通过HardwareRenderer.create()创建一个ThreadedRender实例。ThreadedRender在创建时,会调用nCreateProxy在native层创建一个RenderProxy。ThreadedRender通过RenderProxy向RenderThread提交任务。
RenderProxy

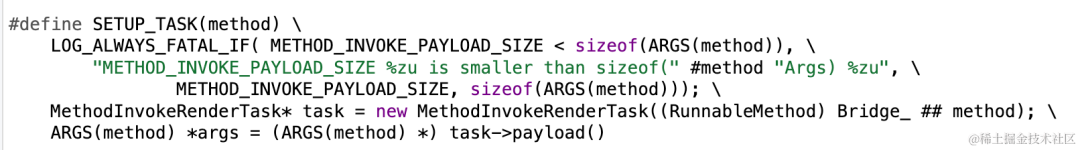

RenderProxy在创建时,会同步创建一个CanvasContext,再通过RenderThread.getInstance()拿到RenderThread实例。RenderProxy通过CREATE_BRIDGE定义了许多Bridge函数,再通过SETUP_TASK把这些Bridge函数包装成RenderTask,再通过postAndWait提交给RenderThread调用。postAndWait之后,当前线程进入等待状态,当对应的task执行完毕之后唤醒当前线程。以RenderProxy::createTextureLayer为例:
CanvasContext

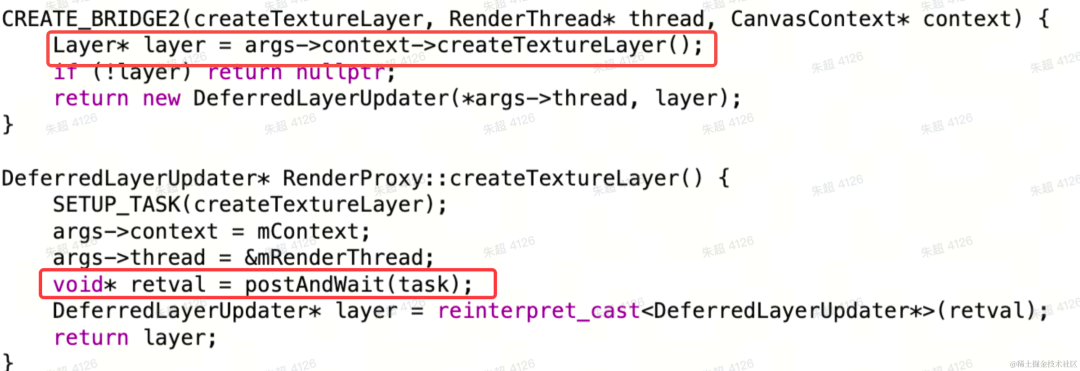

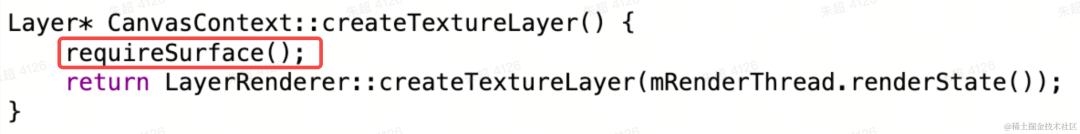

RenderProxy把任务提交给RenderThread之后,执行的实际上是CanvasContext::createTextureLayer,就是在这里调用了requireSurface。
初步猜想
其他 App 相似问题修复
其他端App也曾有过’requireSurface() called but no surface set! ‘相关闪退。原因是:在Activity进行侧滑退出时,侧滑框架需要强制对下层Activity进行绘制生成Bitmap,再用这个Bitmap来实现Activity的切换效果。但由于下层Activity此前已处于不可见状态,可能有业务层主动释放了下层Activity中的TextureView,导致了no surface set的闪退。经过对西瓜的侧滑框架的源码分析,发现不会产生此类问题,因此西瓜的问题应该另有其因。
正面分析西瓜问题
问题的条件是mEglSurface == EGL_NO_SURFACE,看下mEglSurface赋值为EGL_NO_SURFACE的时机。
总共有两处:
第一处:CanvasContext::setSurface
这里总共两处mEglSurface赋值操作。一处直接赋值为EGL_NO_SURFACE,另一处为mEglManager.createSurface的返回值。而mEglManager.createSurface在返回前判断如果是EGL_NO_SURFACE会主动abort,显然createSurface的返回值一定不是EGL_NO_SURFACE。
void CanvasContext::setSurface(ANativeWindow* window) {
if (mEglSurface != EGL_NO_SURFACE) {
mEglSurface = EGL_NO_SURFACE;
}
if (window) {//不可能返回EGL_NO_SURFACE
mEglSurface = mEglManager.createSurface(window);
}
}
EGLSurface EglManager::createSurface(EGLNativeWindowType window) {
EGLSurface surface = eglCreateWindowSurface(mEglDisplay, mEglConfig, window, nullptr);
LOG_ALWAYS_FATAL_IF(surface == EGL_NO_SURFACE,"Failed to create EGLSurface for window %p, eglErr = %s",(void*) window, egl_error_str());
return surface;
}
那么这里根据window是否为nullptr又可以分为两种情况:
-
setSurface(nullptr)之后,mEglSurface 最终赋值为 EGL_NO_SURFACE,之后调用requireSurface发生abort。 -
setSurface(window),第5行会先设置为EGL_NO_SURFACE,在第10行createSurface返回之前,此时在另外一个线程调用requireSurface也会发生abort。
第二处:初始值
初始值为EGL_NO_SURFACE。只有调用CanvasContext::setSurface时,mEglSurface 才会被赋值,在此之前,调用了requireSurface也会引发闪退。
class CanvasContext : public IFrameCallback {
private:
EGLSurface mEglSurface = EGL_NO_SURFACE;
}
总结下来,有三个时机调用requireSurface会导致闪退:
-
多线程并发,mEglSurface短暂为EGL_NO_SURFACE -
CanvasContext::setSurface(nullptr)之后,即mEglSurface被销毁 -
CanvasContext::setSurface之前,即mEglSurface未初始化
深入分析
7.0+系统是如何避免这个问题的?
从多维信息看出,问题在6.0及以下版本发生。那么7.0上系统做了哪些优化,是如何规避我们上面三种可能的情况的?这些优化思路对我们解决问题能否提供帮助?

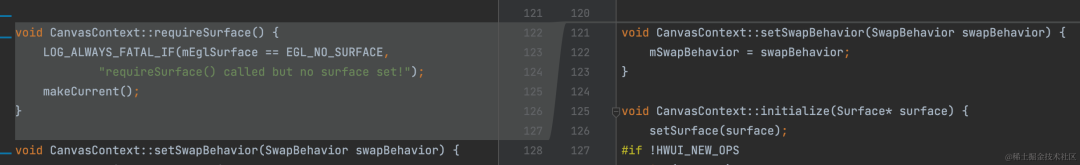

对比6.0和7.0代码之后,发现谷歌直接把requireSurface这个方法移除了!

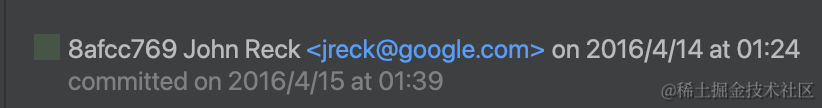

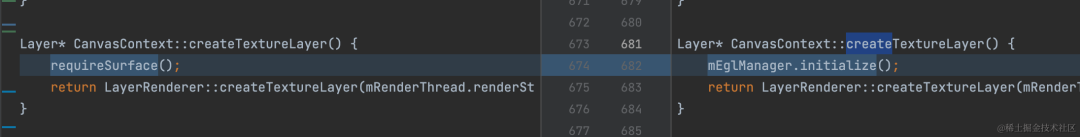

逐个翻看6.0~7.0上RenderThread相关的commit,最终找到了这个commit(8afcc769)。这里确实是把requireSurface删除了,并在createTextureLayer中调用了一下 mEglManager.initialize()。而EglManager::initialize里的实现,是执行下EglManager的初始化,这里跟6.0基本一致。
那6.0上的abort原来是可以直接删掉的吗?如果是这样,我们是不是可以有样学样,尝试hook requireSurface,把abort去掉,再主动调用一下mEglManager.initialize,从而达到这个commit相似的修复效果?

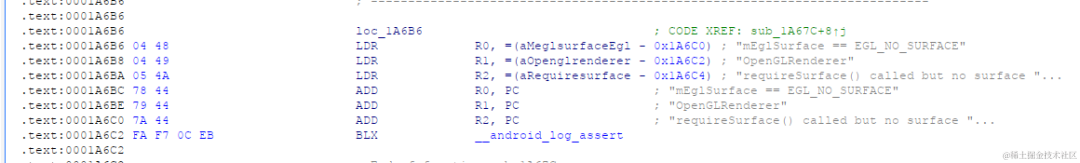

在云真机上找了个6.0的设备,把libhwui.so pull下来,通过 readelf -sW libhwui.so查看requireSurface的符号。发现,没有requireSurface的符号。解开so后发现,requireSurface被inline进了createTextureLayer:

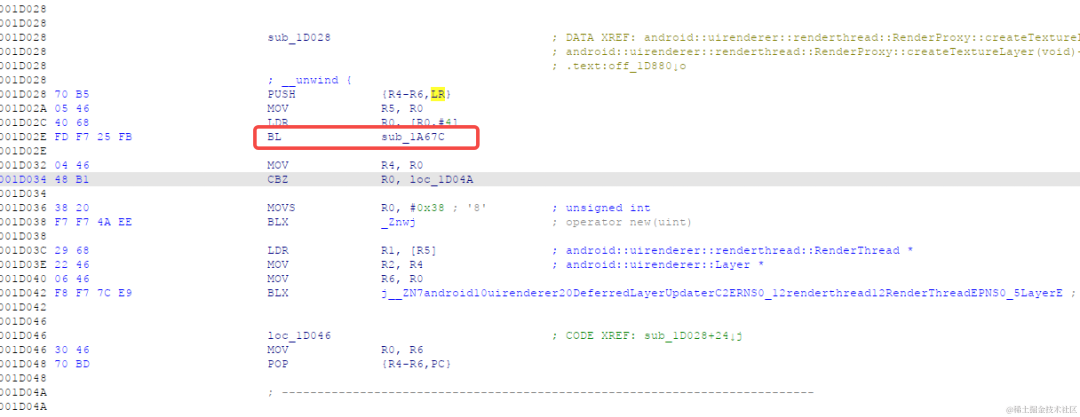

再尝试一下hook requireSurface的上一层调用CanvasContext::createTextureLayer,发现也没有对应的符号,只有RenderProxy::createTextureLayer 的符号。如果采用7.0的修复方案,需要修改的指令非常多。而且,这个MR中还有其他改动,要不要一起hook?这些问题暂时还没搞清楚,花大力气去做的话风险太高。
看起来,参考7.0修复方案操作难度大,并且不确定是否有效。我们先把它作为备选方案,另谋出路!
正面分析三种可能性
多线程问题?
CanvasContext的createTextureLayer和setSurface相关代码,都被RenderProxy转移到了RenderThread上执行,而RenderThread又是单例的,所以这里不存在多线程问题,因此可以直接排除线程并发问题。
setSurface(null)导致?

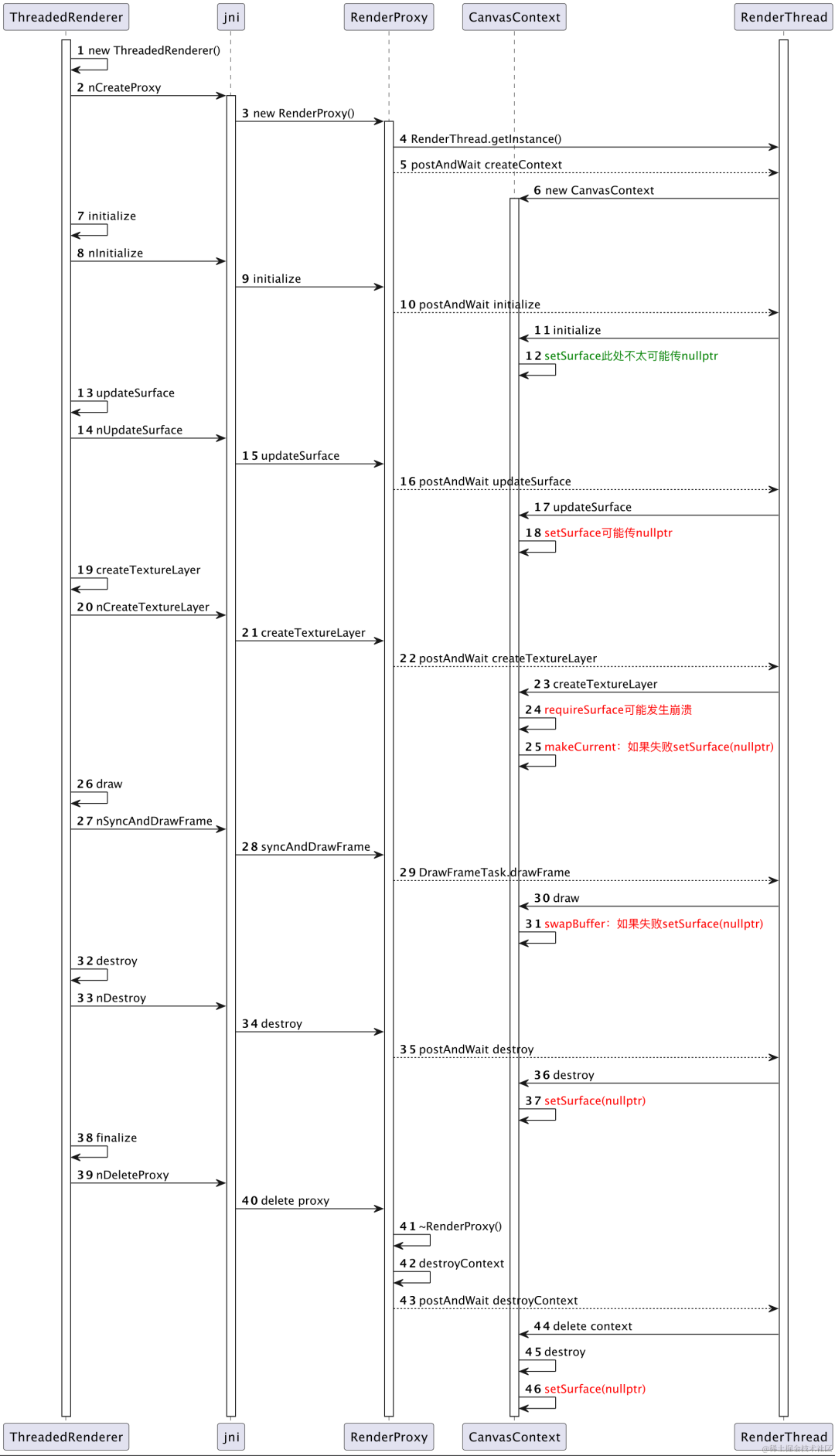

前面分析过,setSurface(nullptr)也会导致EGL_NO_SURFACE。下面是ThreadedRender一个大概的调用时序图,把几个可能产生EGL_NO_SURFACE的setSurface调用做了标记,序号24就是的闪退函数requireSurface。时序图:
可以看出在CanvasContext中,setSurface的调用有:initialize、swapBuffers、makeCurrent、updateSurface、destory、~ConvasContext。对应的java层调用为ThreadedRender中的的initialize、draw、createTextureLayer、updateSurface、destory、finalize方法。排除一些不会出现异常的方法:
排除ThreadedRender.initialize
initialize时java层传过来的surface做了判断保护,可以确保surface不为nullptr,因此可以排除initialize,代码如下:
排除ThreadedRender.draw
draw对应的问题是swapBuffers失败。发生在swapBuffers失败时,也就是eglSwapBuffers错误了。
系统有以下两种方式处置错误:
-
EGL_BAD_SURFACE:打印失败日志。但翻看多个跟踪日志,均没有发现类似日志,暂时不关注。 -
其他EGL错误:直接abort掉,此时变成另外一个闪退,因此可以排除。

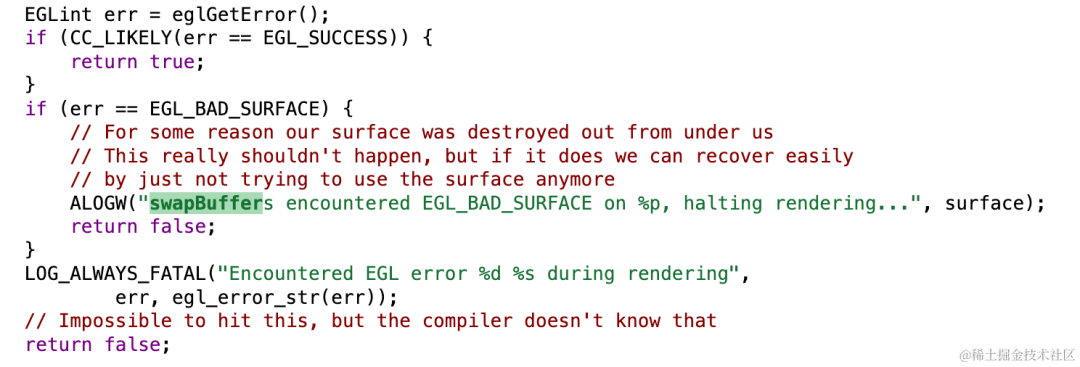

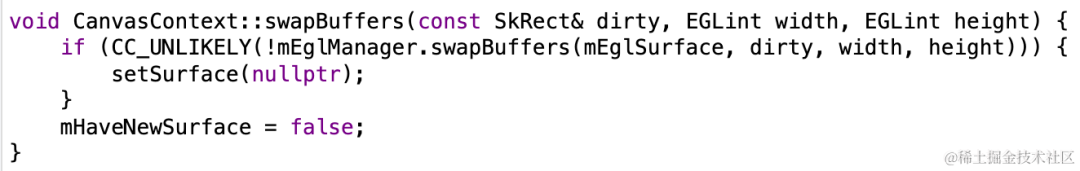

综上,对于swapBuffers失败这种情况可能存在,但未发现相关报错日志,暂时不作过多关注。相关代码如下:

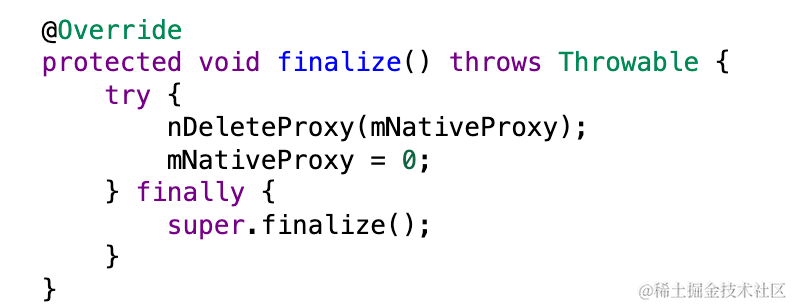

排除ThreadedRender.finalize

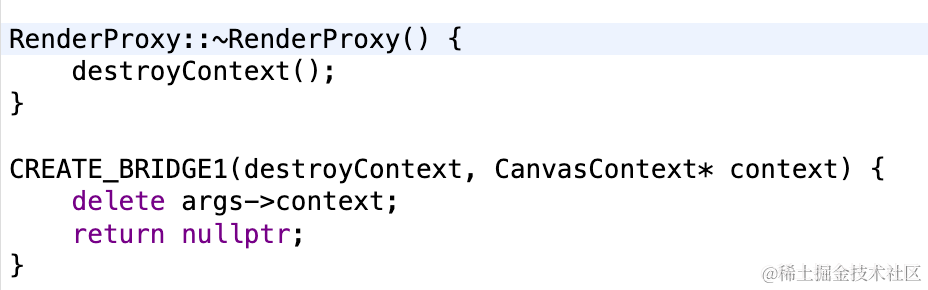

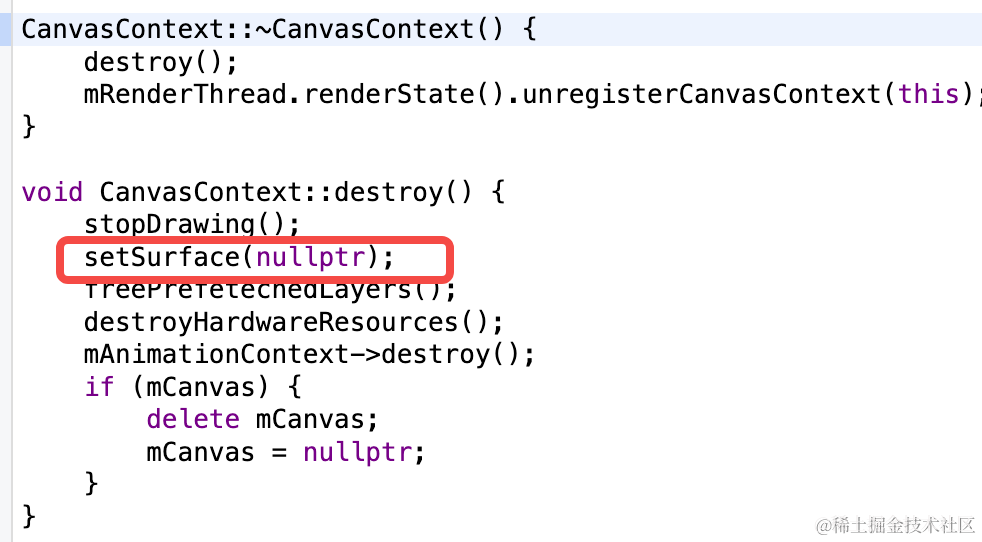

ThreadedRender.finalize之后,会在native层通过delete 释放RenderProxy和ConvasContext,在~ConvasContext析构时调用setSurface(nullptr)。因此,如果之后再调用requireSurface,应该会发生SIGSEGV相关错误,不可能出现surface not set异常。因此,也可以排除掉。代码如下:
剩余情况
排除了intialize、swapBuffers、finalize之后,还剩下makeCurrent失败、updateSurface(nullptr)、destory都有可能产生问题,上游调用比较多追踪起来依然比较困难,暂时无法排除。
初始化前触发了requireSurface?
一般来说,setSurface的首次调用是在initialize中。那么,如果在initialize之前就调用了requireSurface,是不是就会出问题呢?从前面的分析可以看出,requireSurface的上游是java层的createTextureLayer,而createTextureLayer的调用处只有一个,在TextureView的getHardwareLayer中。

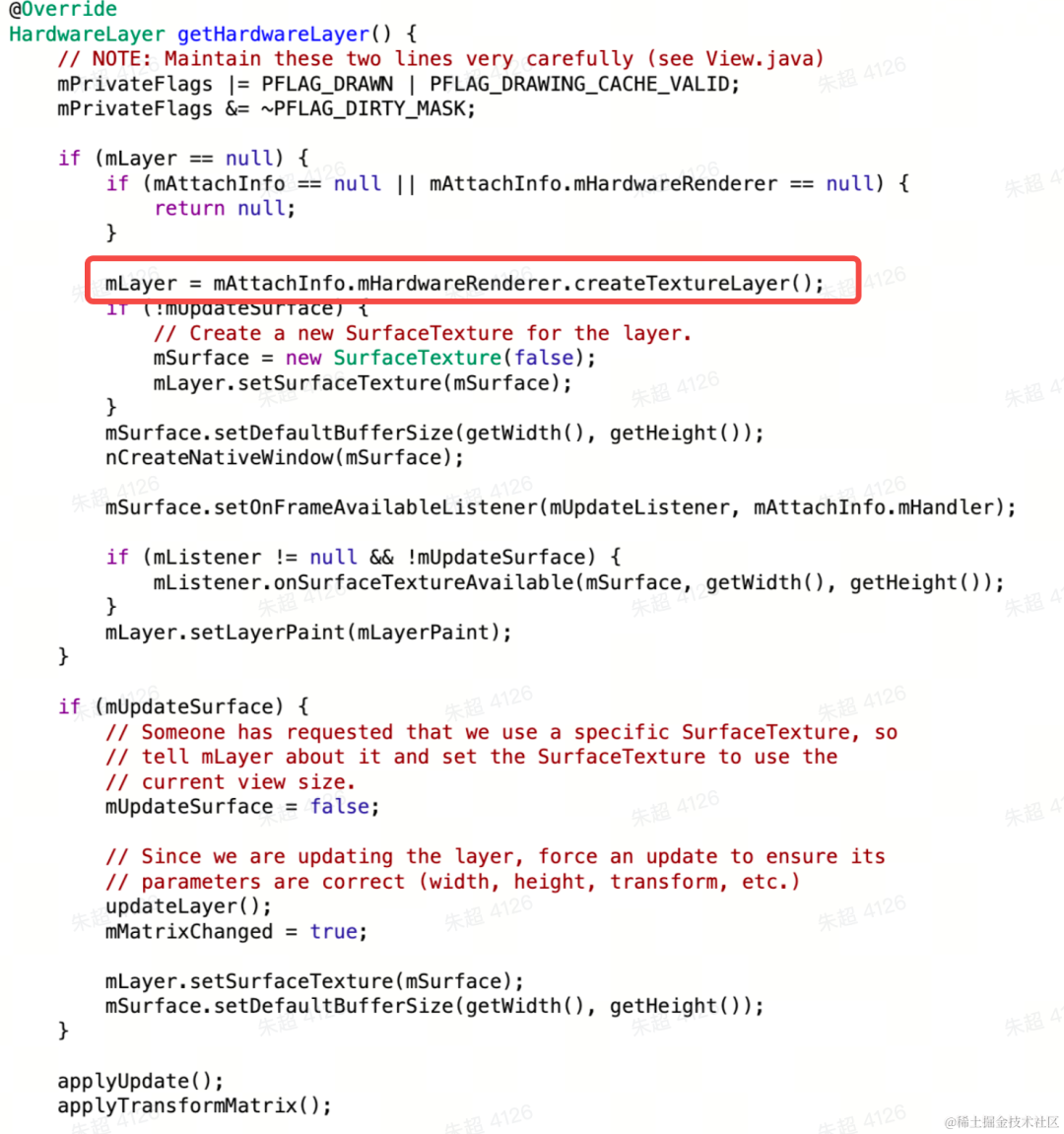

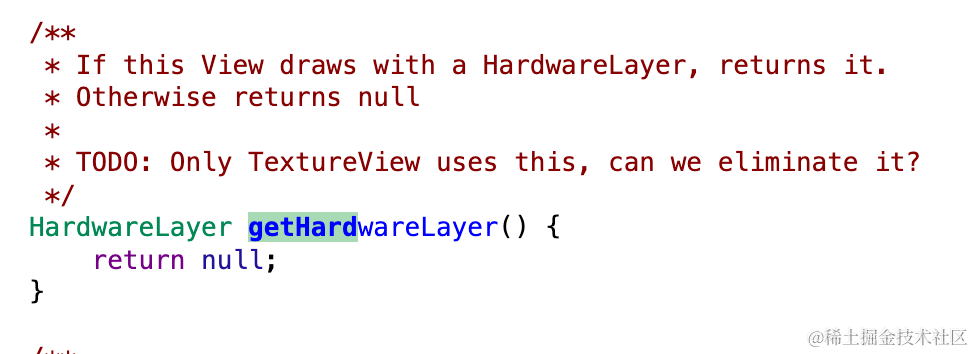

getHardwareLayer是View的一个方法,默认返回null。从注释上也能看出,在6.0上只有TextureView用到了这个方法,调用处也只有移除在getBitmap中。在7.0上也是直接把getHardwareLayer从View中移除了,变成TextureView的一个方法。而getBitmap是个public方法,这里是可以被app调用到的。
闪退的前提条件:
-
ThreadedRender.initialize还未调用 -
ThreadedRender.destroy或者ThreadedRender.updateSurface(null)之后
在Java层触发requireSurface步骤如下:
-
TextureView.getBitmap => ThreadedRender.createTextureLayer => ConvasContext::requireSurface
最终定位
验证分析结论
通过前面的分析,找到了问题的前提条件,并发现了一条触发requireSurface的方式。那么,就可以结束纸上谈兵,通过实操来在本地复现这个闪退,来实锤前面的结论。
ThreadedRender.initialize还未调用

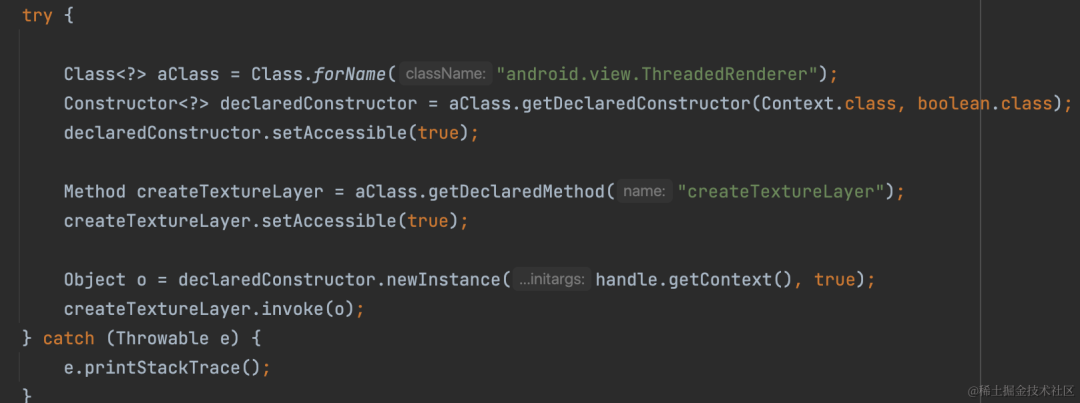

由于ThreadedRenderer不是公开api,需要通过反射来创建实例。拿到实例后不调用其intialize方法,直接反射调用createTextureLayer。代码如下:
果然,复现了’requireSurface() called but no surface set!’ 这个问题:
destroy或updateSurface(null)
通过反射创建ThreadedRender实例,先执行ThreadedRender.intialize,之后调用destroy或updateSurface清空surface,最后调用createTextureLayer,也成功复现了这个闪退。
业务场景定位
前面的复现,只是从技术层面确认了问题发生的几种可能,但还没有与业务场景关联起来。真实的问题是否在前面提到的这几种可能中间?如果在的话,那具体的调用点在哪,又该如何修复?
尝试在真实场景中复现

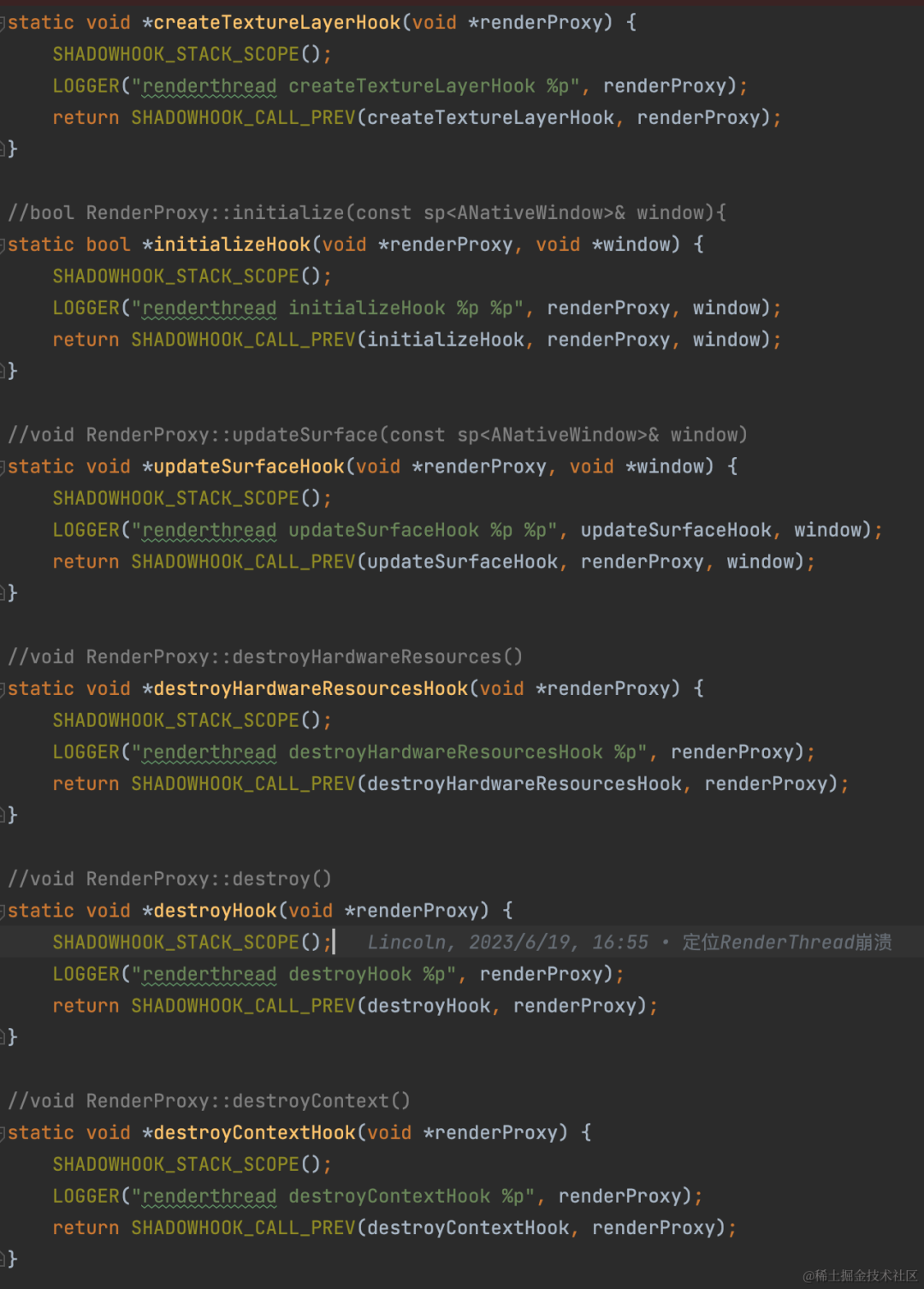

通过shaddow hook RenderProxy的Initialize、destroy、updateSurface、createTextureLayer等函数,在hook函数中打印一些日志。由于RenderProxy可能存在多个实例,需要在日志里加上RenderProxy实例的地址来方便追踪单个RenderProxy调用时序。
hook函数如下:
尽管这个问题在android 6上闪退率比较高,但我用6.0测试机跑自动化测试,还是没有复现这个问题。
线上定位
问题不是必现的,排查进程在线下难以为继。而只有在真实的业务场景中复现,才能明确问题根因,找到最佳修复方案。因此,需要加把这些hook点上线进一步排查。上线无小事,线下可以小步快走,逐渐定位问题。但上线步子一定要稳,不能迈太大。但也不能太小,否则周期会拉的很长。所以,既要保证有足够的信息排查,也要尽可能的降低稳定性和性能影响。
明确业务堆栈
前面的hook方案只能确认真实业务场景是否也有调用时序问题,并不清楚具体的业务调用堆栈。
从业务上层代码到异常点,必然经过了ThreadedRender的Initialize、destroy、update、createTexture等方法,那么通过java hook把这些方法hook住,并打印堆栈应该就定位到业务代码。需要注意的是:
-
稳定性问题
Java hook 目前主流的方案中还没有能达到线上大规模使用的水平,只能小流量观察。
保障方案:系统版本限制在6.0,放量计划1%->5%->10%,小流量观察。
-
性能问题
由于这些api调用频率可能很高,也都在主线程,直接打印堆栈会影响性能。真正需要关注的就是异常前的几次调用,且有些case可以通过以下条件预判,其余的堆栈都不必要甚至是干扰信息。需要关注的堆栈如下:
-
initialize:不需要堆栈。只要知道有没有调用过,打印一行日志即可。 -
destroy:必须全部打印堆栈。发生在异常前,无法预判过滤。 -
updateSurface:surface==null时打印堆栈。surface不为null不会导致异常。 -
createTextureLayer:未初始化或者surface==null时打印堆栈。只有这两种可能会有异常。
总结:可以通过surface是否为null、initialize是否调用过这两个条件减少stackTrace。
在ThreadedRender中,surface都被透传给了native层,没有对应的Java引用,需要手动维护一个java 层的实例。初始化状态可以通过反射ThreadedRenderer.mInitialized拿到,不过既然已经hook intialize和destroy了,这里也选择手动维护一个初始化状态,毕竟可以减少一次反射调用。
public class ThreadedRenderer extends HardwareRenderer {
private boolean mInitialized = false;
@Override
void updateSurface(Surface surface) throws OutOfResourcesException {
updateEnabledState(surface);//透传给了Native层,Java层没有引用
nUpdateSurface(mNativeProxy, surface);
}
}
Java hook伪代码如下:
public static class ExtraInfo {
private boolean isSurfaceNull = true;
private boolean mInitialized = false;
}
static Map<Object, ExtraInfo> infoMap = new ConcurrentHashMap<>();
private static ExtraInfo extraInfo(Object instance) {
ExtraInfo threadedRendererInfo = infoMap.get(instance);
if (threadedRendererInfo == null) {
threadedRendererInfo = new ExtraInfo();
infoMap.put(instance, threadedRendererInfo);
}
return threadedRendererInfo;
}
public static boolean initializedHook(Object instance,Surface surface) {
extraInfo(instance).mInitialized = true;
return (Boolean) Hubble.callOrigin(initializeHookEntry, instance, surface);
}
public static void destroyHook(Object instance) {
infoMap.remove(instance);
Log.d("REPAIR", "destroy", new Throwable());
Hubble.callOrigin(destroyHookEntry, instance);
}
public static void updateSurfaceHook(Object instance, Surface surface) {
extraInfo(instance).isSurfaceNull = surface == null;
if (surface == null) {
Log.d("REPAIR", "updateSurface null ", new Throwable());
}
Hubble.callOrigin(destroyHookEntry, instance);
}
public static void createTextureLayerHook(Object instance) {
ExtraInfo extraInfo = extraInfo(instance);
if (extraInfo.mInitialized || extraInfo.isSurfaceNull) {
Log.d("REPAIR", "createTextureLayer null ", new Throwable());
}
return Hubble.callOrigin(createTextureHookEntry, instance);
}
线上日志
上线后成功采集到了关键的Java调用堆栈!基本都集中在直播业务场景下,初始化前调用requireSurface。也有一些零星的destroy之后requireSurface的case,由于量级太小本文不做重点讨论。
ThreadedRender.Initialize之前

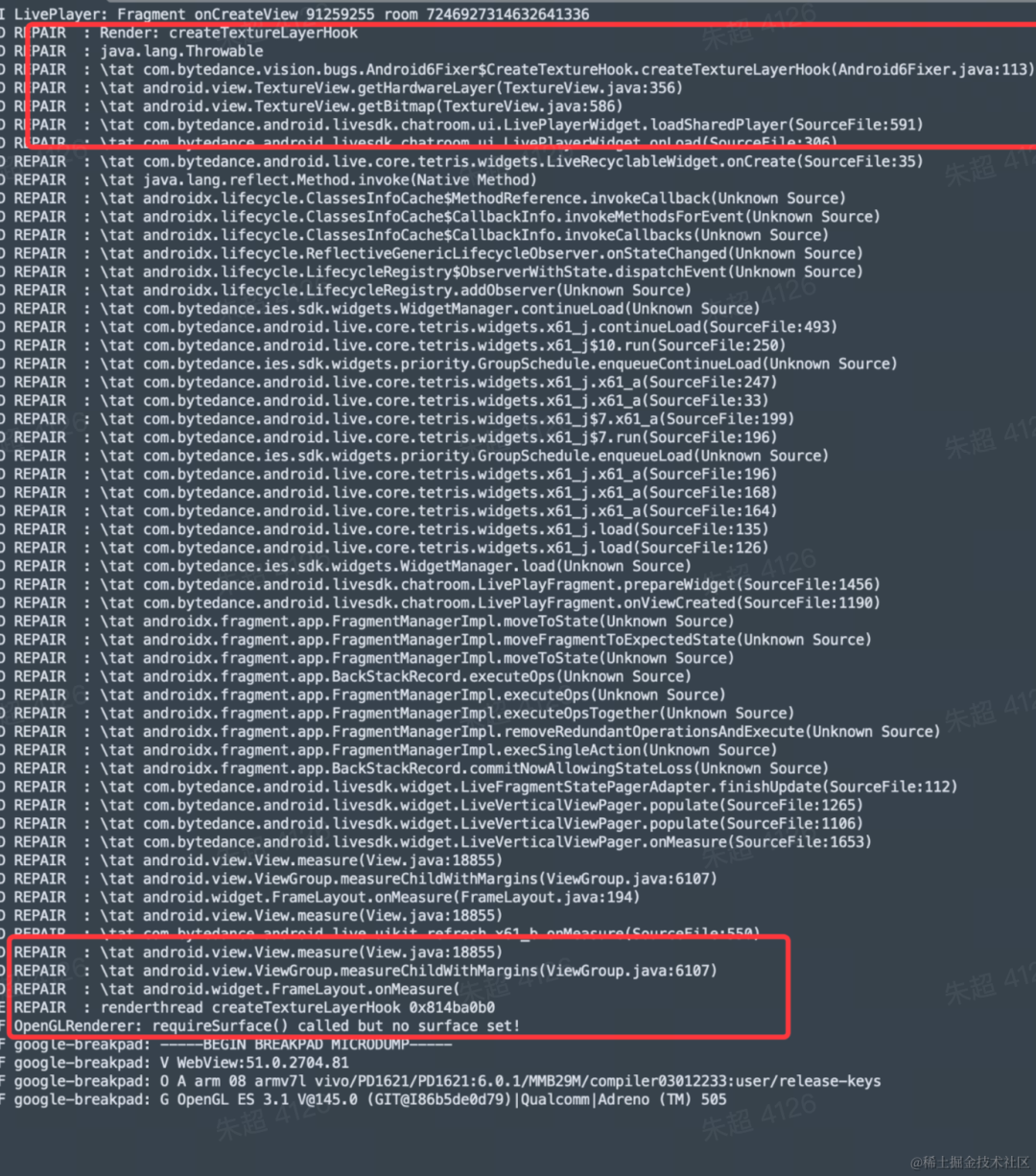

日志截图如下:
调用时序问题确认:
对于地址为0x814a0b0的RenderProxy实例,没有它intialize相关调用日志,只有一条createTextureLayer调用日志。可以明确,这个RenderProxy实例是在initialize之前调用createTextureLayer导致闪退!
Java 堆栈分析:
Log.d会对过长的堆栈进行截取,FrameLayout.onMeasure之前的都被截取了,不过对于排查问题,影响不大。
堆栈关键信息整理如下:
-
闪退时正在执行onMeasure -
在com.bytedance.android.livesdk.chatroom.ui.LivePlayerWidget.loadSharedPlayer中调用了TextureView的getBitmap方法,再到ThreadedRender.creatTextureLayer,之后就发生了Native crash。
为什么没有intialize?
onMeasure会早于ThreadedRender.initialize执行吗?

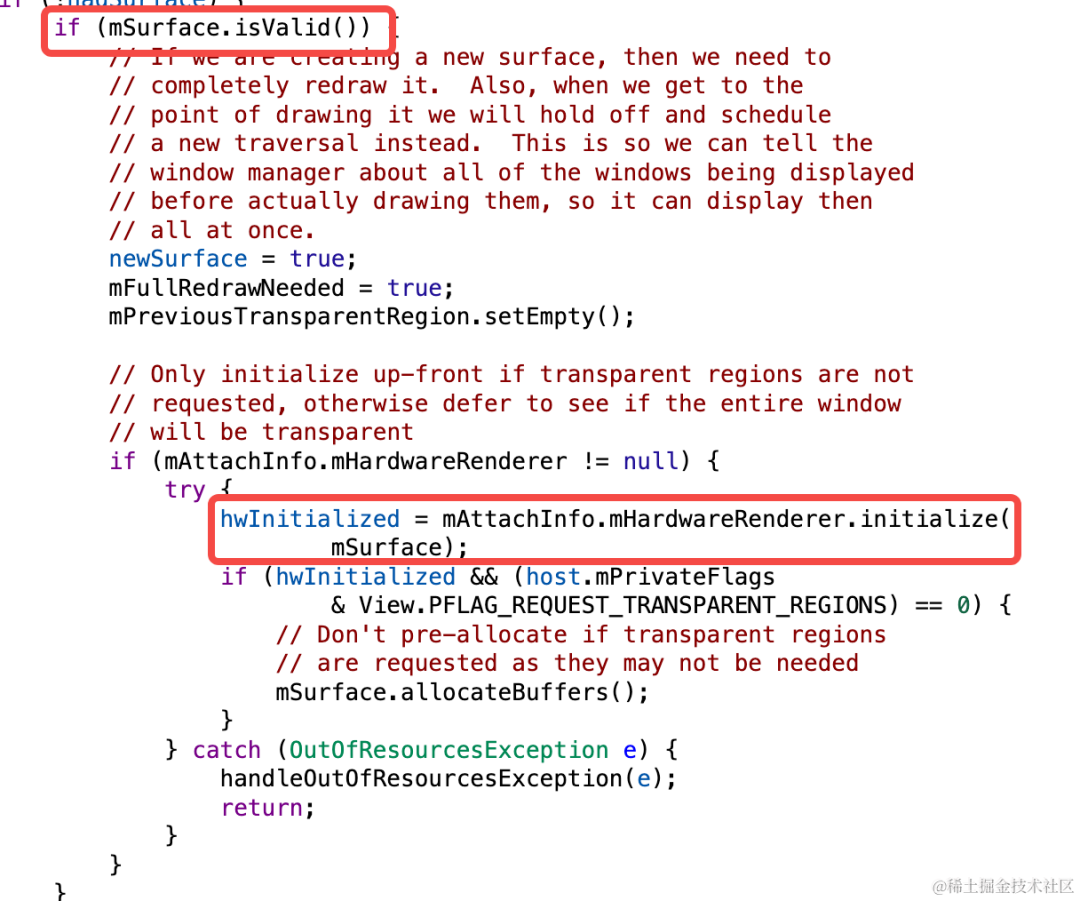

ThreadedRender.initialize和performMeasure相关的代码都在performTraversals中,再次回到源码中去分析。从代码结构来看,initialize前后都有measure相关操作。initialize之前通过measureHierarchy调用了performMeasure,initialize之后是直接调用performMeasure。由于measureHierarchy外部包了许多判断条件,所以不能直接从代码行的上下关系,得出measure早于initialize的结论,但我们可以保持这个怀疑进一步验证。
这个方法过于巨大,移除无关代码后如下:
private void performTraversals() {
if (mFirst) {
mLayoutRequested = true;
}
boolean layoutRequested = mLayoutRequested && (!mStopped || mReportNextDraw);
if (layoutRequested) {
windowSizeMayChange |= measureHierarchy(host, lp, res, desiredWindowWidth, desiredWindowHeight);
}
if (mApplyInsetsRequested) {
if (mLayoutRequested) {
windowSizeMayChange |= measureHierarchy(host, lp, mView.getContext().getResources(), desiredWindowWidth, desiredWindowHeight);
}
}
if (mFirst || windowShouldResize || insetsChanged || viewVisibilityChanged || params != null) {
if (!hadSurface) {
if (mSurface.isValid()) {
if (mAttachInfo.mHardwareRenderer != null) {
hwInitialized = mAttachInfo.mHardwareRenderer.initialize(mSurface);
}
}
}
if (!mStopped || mReportNextDraw) {
if (focusChangedDueToTouchMode || mWidth != host.getMeasuredWidth() || mHeight != host.getMeasuredHeight() || contentInsetsChanged) {
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
}
}
}
}
private boolean measureHierarchy(final View host, final WindowManager.LayoutParams lp,
final Resources res, final int desiredWindowWidth, final int desiredWindowHeight) {
boolean goodMeasure = false;
if (lp.width == ViewGroup.LayoutParams.WRAP_CONTENT) {
if (baseSize != 0 && desiredWindowWidth > baseSize) {
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
if ((host.getMeasuredWidthAndState()&View.MEASURED_STATE_TOO_SMALL) == 0) {
goodMeasure = true;
} else {
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
if ((host.getMeasuredWidthAndState()&View.MEASURED_STATE_TOO_SMALL) == 0) {
goodMeasure = true;
}
}
}
}
if (!goodMeasure) {
performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
}
return windowSizeMayChange;
}
由于堆栈被裁剪了,无法确认异常是从哪个分支过来的。不过没关系,注意到当mFirst=true时,满足layoutRequested = true,会先调用执行measureHierarchy,可以在本地模拟mFirst=true这种情况,即可验证。
本地通过onMeasure复现
本地写个demo,在FrameLayout.onMeasure中立即调用TextureView.getBitmap,并通过反射查看mFirst的值,找个6.0的云真机验证一下。onMeasure会连续执行多次,只有第一次的mFirst为true,但没能复现问题,代码如下:
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
boolean first=reflectFirst();//反射获取mFirst
activity.log("mFirst=" + first);
Bitmap bitmap = mTextureView.getBitmap(mBitmap);
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

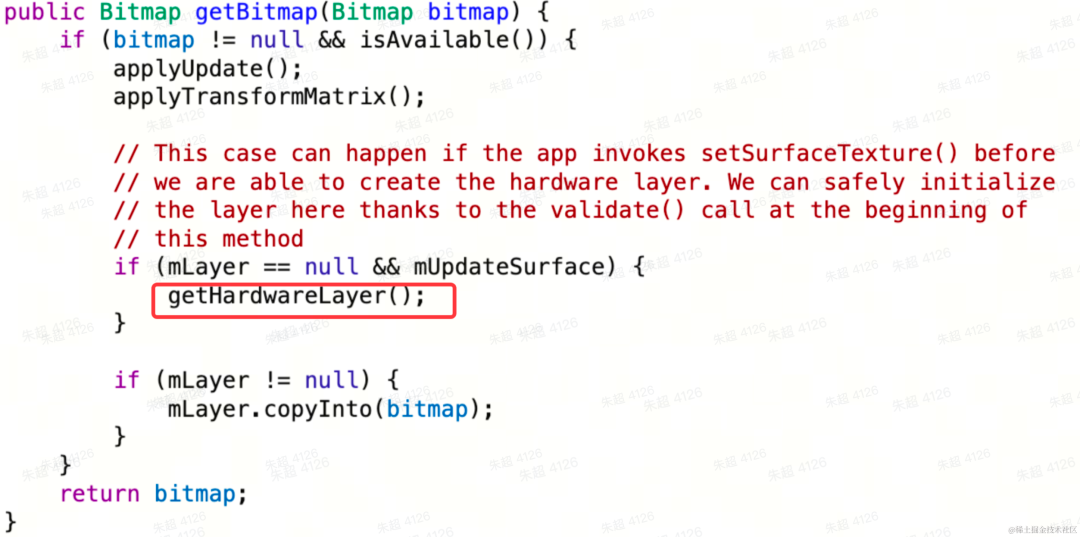

再来看下mTextureView.getBitmap的实现,
public Bitmap getBitmap(Bitmap bitmap) {
if (bitmap != null && isAvailable()) {
if (mLayer == null && mUpdateSurface) {
getHardwareLayer();
}
}
return bitmap;
}
public boolean isAvailable() {
return mSurface != null;
}
public void setSurfaceTexture(@NonNull SurfaceTexture surfaceTexture) {
mSurface = surfaceTexture;
}
可以看到,要想执行到ThreadedRender.createTextureLayer还需要满足以:isAvailable()为true,手动调用一下TextureView.setSurfaceTexture就可以满足。
根据猜想,再次编写代码终于复现成功! demo如下:
mTextureView.setSurfaceTexture(new SurfaceTexture(0));
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
boolean first=reflectFirst();
activity.log("mFirst=" + first);;
mTextureView.getBitmap(mBitmap);
super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}
尝试只在mFisrt=false时执行getBitmap,再次运行,不崩了。可见异常的关键条件就是mFirst!
if (!first) { //没问题
mTextureView.getBitmap(mBitmap);
}
问题根因
梳理下整体流程。ViewRootImpl首次performTraversals时(mFirst=true),onMeasure会早于ThreadedRenderer.initialize。而业务方在onMeasure中又调用了TextureView.getBitmap,最终在native层会调用CanvasContext::requreSurface。由于还没有执行过CanvasContext::initialize,当前mEglSurface为EGL_NO_SURFACE,于是在Android5~6上触发了abort,发生surface not set的异常。
总结起来:在android6.0上,ViewRootImpl首次performTraversals时,如过在onMeasure中调用了TextureView.getBitmap,就可能会发生这个异常。
线上还存在一些零星的destroy之后requireSurface、swapBuffers失败后requireSurface的异常,由于排查思路大同小异,这里就不展开说了。
修复方案
通过字节码插桩全局替换TextureView.getBitmap方法,当ViewRootImpl.mFirst=true时,就返回默认值而不执行getBitmap原有逻辑,这样就不会调用到ThreadedRender.createTextureLayer。
但由于mFirst只能通过反射获取,这可能会影响performTraversals性能,有没有性能更好的方案?
通过代码分析,发现performTraversals会经历layout阶段,而layout之后View会增加一个PFLAG3_IS_LAID_OUT:
/**
* Flag indicating that the view has been through at least one layout since it
* was last attached to a window.
*/
static final int PFLAG3_IS_LAID_OUT = 0x4;
public void layout(int l, int t, int r, int b) {
mPrivateFlags3 |= PFLAG3_IS_LAID_OUT;
}
public boolean isLaidOut() {
return (mPrivateFlags3 & PFLAG3_IS_LAID_OUT) == PFLAG3_IS_LAID_OUT;
}
因此,可以通过isLaidOut ()获取到这一个属性,达到和mFirst基本一致的效果。
最终方案:
插装替换全局TextureView.getBitmap调用,增加textureView.isLaidOut()判断。
public static boolean isGetBitmapSafe(TextureView textureView) {
return Build.VERSION.SDK_INT > 23 || textureView.isLaidOut() || !AppSettings.inst().mFerretSettings.autoFixRequireSurface.enable();
}
@ReplaceMethodInvoke(targetClass = TextureView.class, methodName = "getBitmap", includeOverride = true)
public static Bitmap getBitmapHook(TextureView textureView) {
return isGetBitmapSafe(textureView) ? textureView.getBitmap() : null;
}
@ReplaceMethodInvoke(targetClass = TextureView.class, methodName = "getBitmap", includeOverride = true)
public static Bitmap getBitmapHook(TextureView textureView, int width, int height) {
return isGetBitmapSafe(textureView) ? textureView.getBitmap(width, height) : null;
}
@ReplaceMethodInvoke(targetClass = TextureView.class, methodName = "getBitmap", includeOverride = true)
public static Bitmap getBitmapHook(TextureView textureView, Bitmap bitmap) {
return isGetBitmapSafe(textureView) ? textureView.getBitmap(bitmap) : bitmap;
}
修复效果
实验全量后requireSurface 相关crash明显下降,观察两周业务指标没有明显劣化,直播场景有正向收益,符合预期。全量后量级大幅下降,还剩下一小部分主要是老版本、以及一些少量的destroy、swapBuffer失败相关的问题。
业务收益:看播渗透显著提升;人均看播天数显著提升;
稳定性收益:Native Crash大幅下降
后续思考
这个requireSurface问题发生在RenderThread,但造成问题的原因在主线程,因此如果能在RenderThread线程发生native crash时抓到主线程java堆栈,就可以定位到业务根因,也就不需要一系列自下而上地代码分析来寻找hook点了。
因此,后续有RenderThread线程异常时,应该把主线程堆栈上报上来,提高RenderThread问题的排查效率。
加入我们
我们是字节跳动西瓜视频客户端团队,专注于西瓜视频 App 的开发和基础技术建设,在客户端架构、性能、稳定性、编译构建、研发工具等方向都有投入。如果你也想一起攻克技术难题,迎接更大的技术挑战,欢迎点击阅读原文,或者投递简历到xiaolin.gan@bytedance.com。
作者:朱超
原文:https://mp.weixin.qq.com/s/KkFCGD9pGJBrIRz8kD3sfQ
版权声明:本文内容转自互联网,本文观点仅代表作者本人。本站仅提供信息存储空间服务,所有权归原作者所有。如发现本站有涉嫌抄袭侵权/违法违规的内容, 请发送邮件至1393616908@qq.com 举报,一经查实,本站将立刻删除。
