分享一个可以在Linux和macOS上运行的FLV封装格式分析工具

FLV是Flash Video的缩写，是由Adobe公司开发的一种视频文件封装格式，其实这个格式最初是Macromedia公司在2003年开发的，后来在2005年被Adobe给收购了。由于FLV格式的一些局限性，在2007年Adobe又开发了被称为Flash MP4的F4V格式。

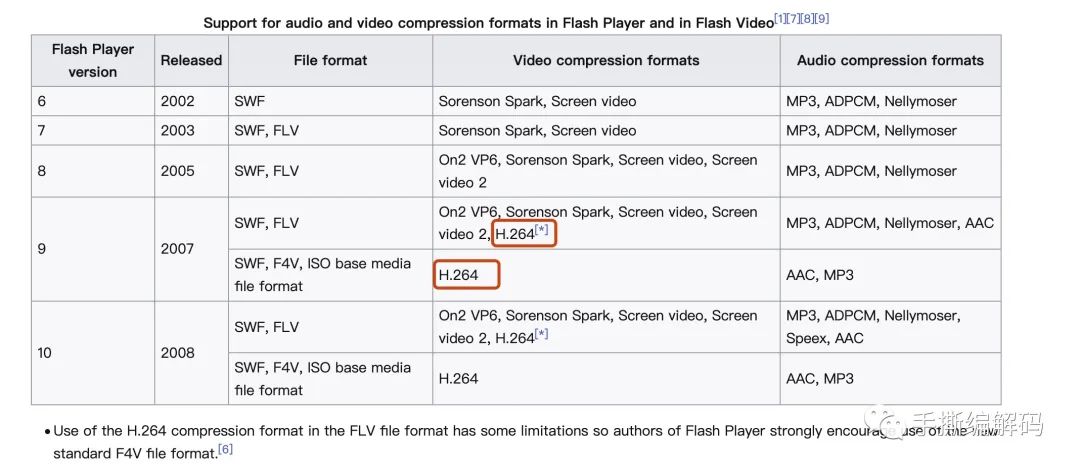

上图中Sorenson Spark是在Flash Video里的H.263视频编码标准的一种实现，FFmpeg里面它的FourCC是FLV1。

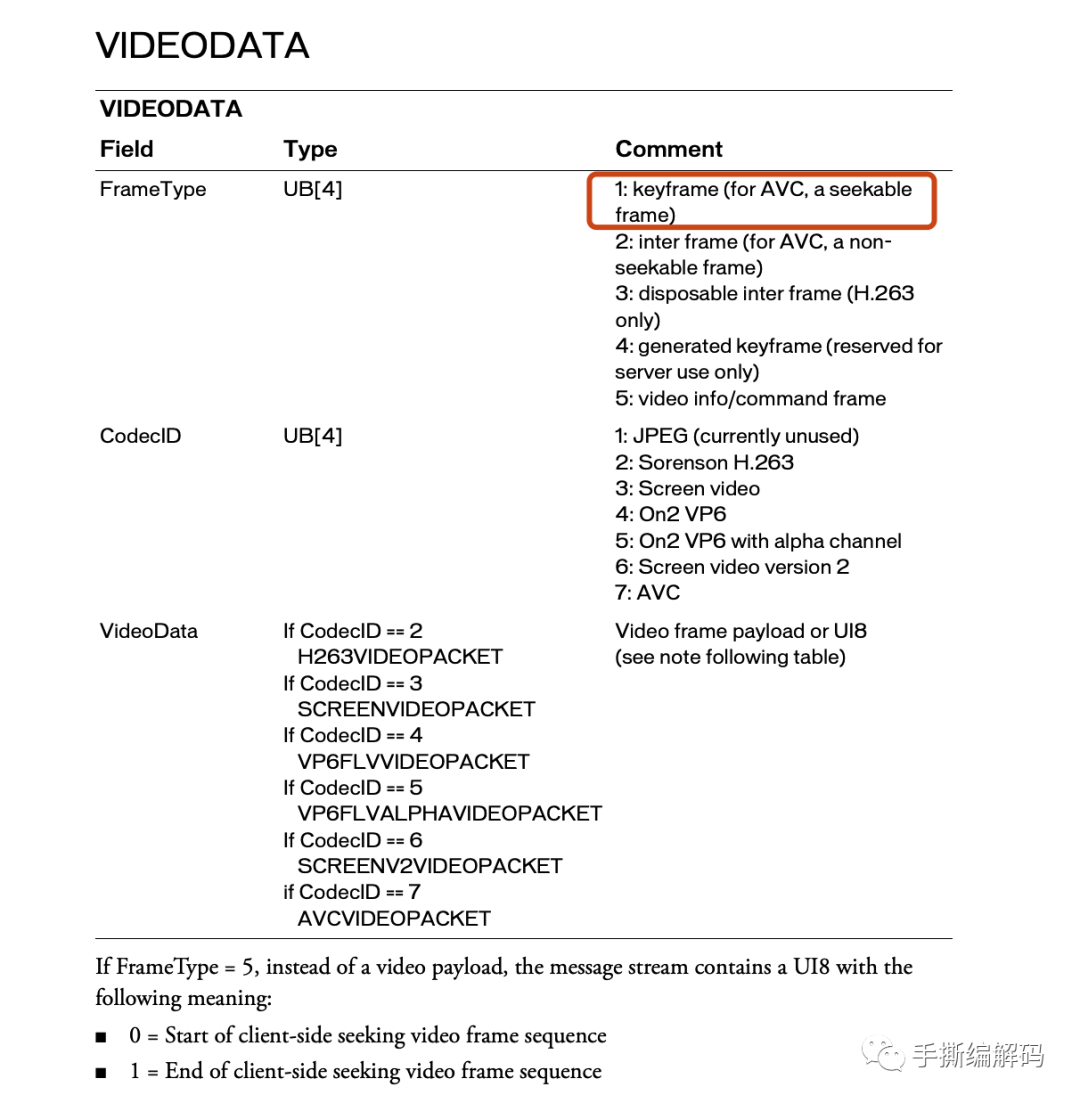

整体看，FLV文件包括文件头（Header）和文件体（Body）两部分。Body由一个个的Tag组成，Tag的类型有三种，分别是视频，音频和Script。每个Tag是由Tag Header和Tag Data组成，不同Tag类型的Tag Data结构不同。以视频Tag的Tag Data为例，如下图所示：

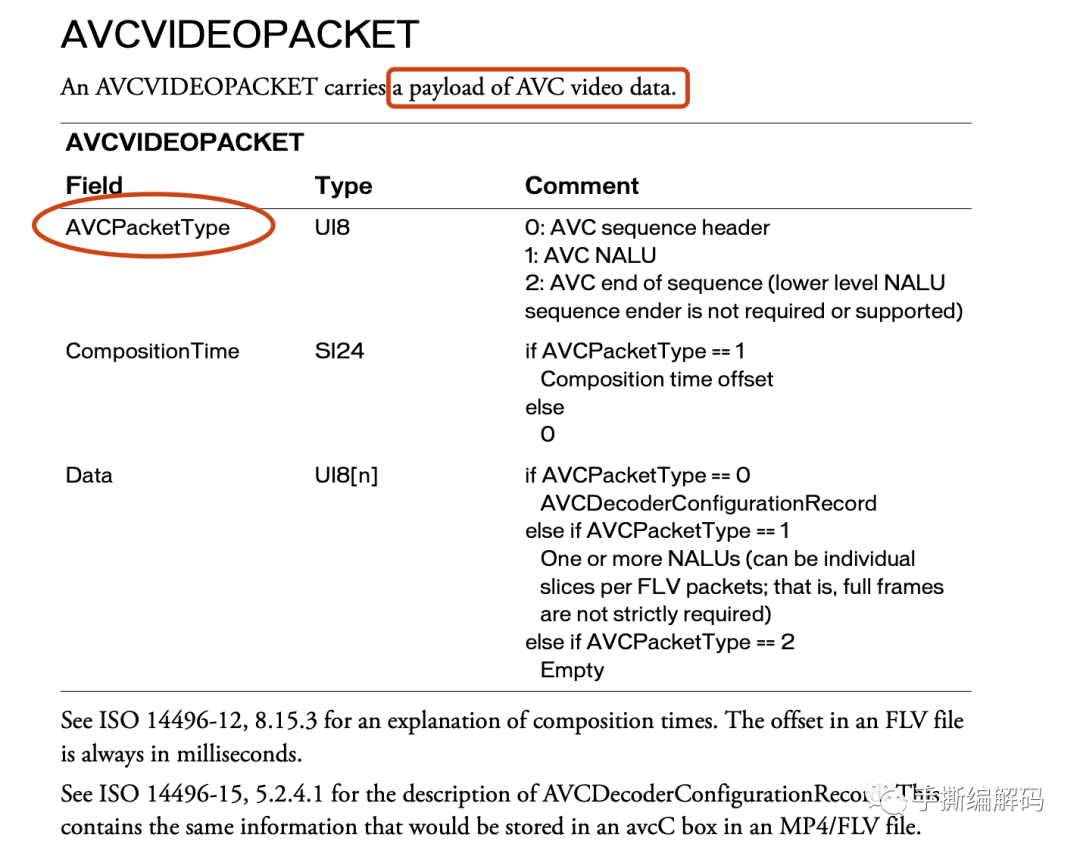

首先是4bit的Frame Type，然后是4bit的CodecID，再后面是不同CodecID所对应的视频PACKET。以AVC即H.264为例，如下图所示：

关键是PacketType，它的值为0时表示这是序列头数据，也就是我们编解码里说的参数集SPS和PPS，它的值为1时表示这是NALU数据。根据AVC视频编码标准spec，NALU个数和Slice个数对应，即有些视频帧的Tag Data里可能会有多个NALUs。

如果问H.264码流里面的SEI NALU是怎么在FLV的Tag中保存的，其实SEI数据是和它后面那个视频帧的NALU数据打在同一个视频Tag里面的，当然这个仅限于H.264编码。

那如果想要分析一段本地的FLV视频，该怎么办呢？

如果你是用的Windows系统，可以直接使用网上开源的FlvAnalyzer工具，虽然看不到源码，但可以直接使用。但如果你用的Linux或者macOS系统，想找一个简单的FLV分析工具还真是有些不容易。

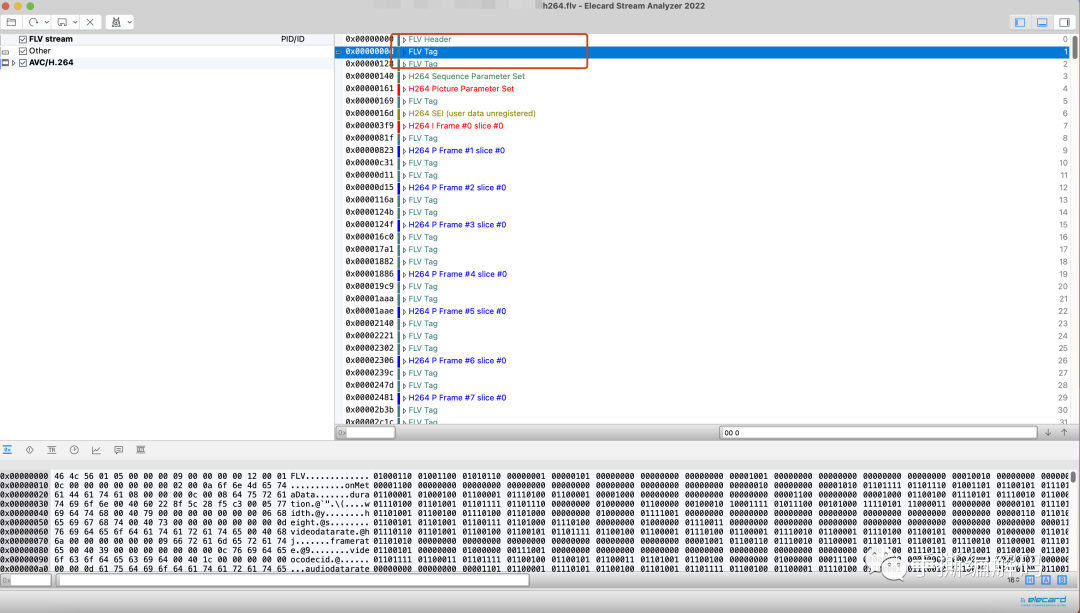

虽然Elecard Stream Anayzer软件也可以分析FLV封装格式，但毕竟这是一个收费的软件，它的试用版本有最大帧数的限制，而且不支持H.263和VP6等编码格式FLV文件。

于是我在github上找了一下，发现有个开源项目simple-flv-parser，它的代码足够简单，使用足够方便。在它的基础上，我支持了一下H.265编码格式的FLV的解析，并做了一些小的修改。

最新的项目代码路径在：

https://github.com/codec2021/simple-flv-parser/tree/master

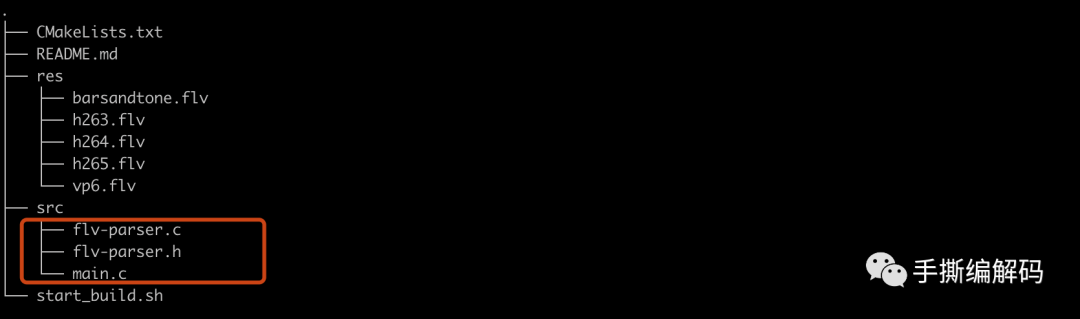

整个代码的目录和文件结构如下图所示：

这个代码的使用很简单，只要git clone下载代码后，直接在linux或者macOS环境命令行运行代码里的start_build.sh脚本，便可在build目录下得到一个名为flv_parser的可执行文件。

同时在res目录我上传了一些测试用的FLV视频。比如我们运行：

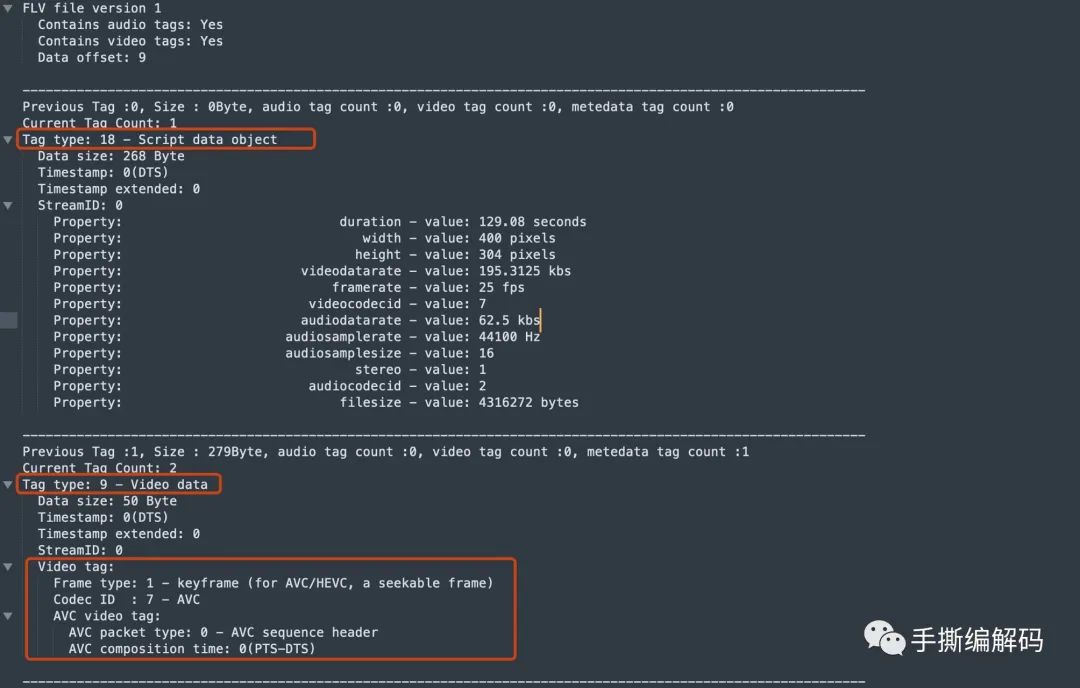

./flv_parser ../res/h264.flv命令，可以得到FLV Tag的解析信息。

​

如上图所示，开始是9个字节的FLV文件头，紧接着的第一个FLV Tag通常是Script data类型，是FLV封装视频的一些metedata信息，比如视频流的平均码率，帧率等。这里需要强调一下，一个FLV文件里可以有多个Script data，而不是有些帖子说的只有一​个。

这里的第二个Tag是Video data，编码类型是AVC，它的时间戳Timestamp值是0。这里在打印时特别加了一个(DTS)，即这个值是表示的是解码时间戳，而下面composition time则是PTS减DTS的差值。

音频流FLV Tag这里就不做解释了。如果你对FLV封装格式想要有更多的了解，可以参考官方资料：

https://rtmp.veriskope.com/pdf/video_file_format_spec_v10.pdf

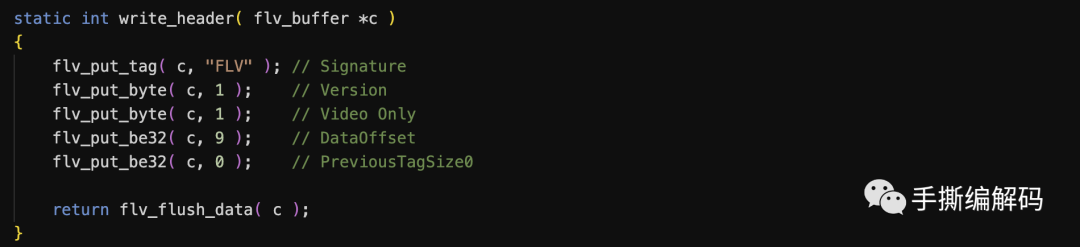

此外，如果对x264的源代码比较熟悉的话，应该知道它的output目录下是有一个FLV封装代码flv.c的。比如FLV文件头的9个字节的输出：

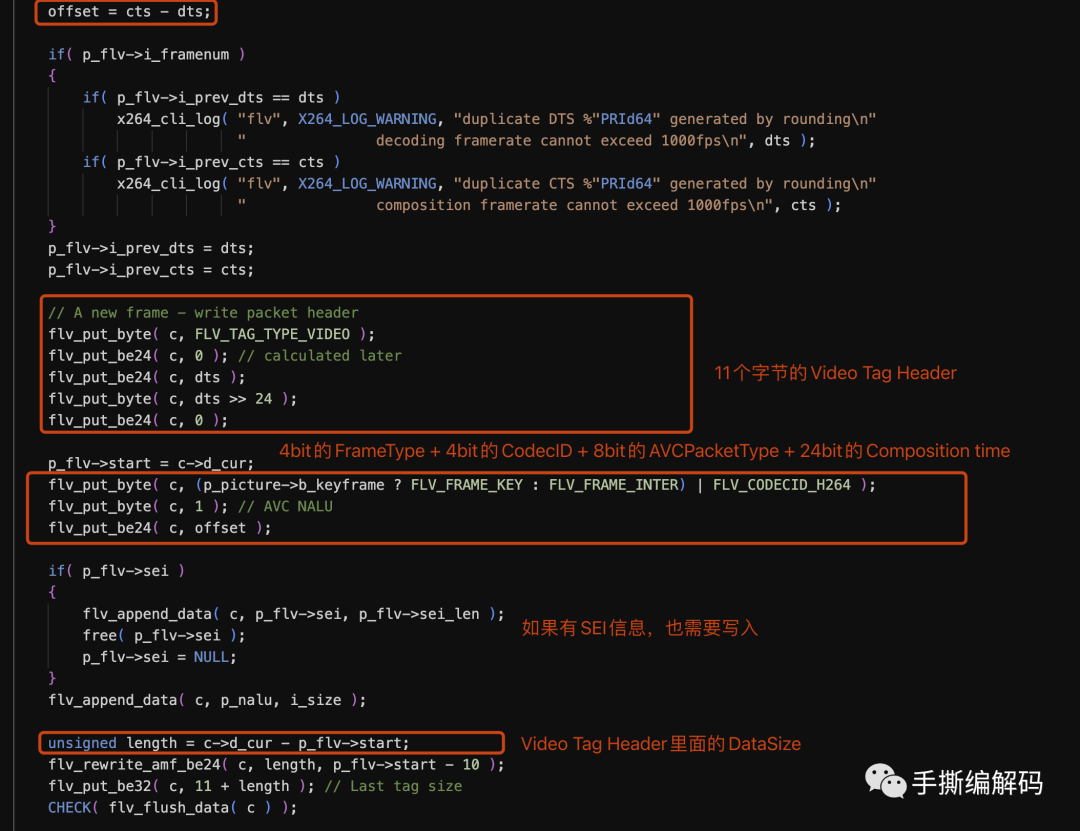

再比如写入H.264视频帧Tag的write_frame函数：

这篇文章主要是给大家分享一个可以在Linux和macOS上运行的FLV格式解析工具。总体而言，FLV视频封装格式的解析没有难度，按照标准文档依次读取相应比特位获取数值就行了，相比于视频解码器的码流语法解析过程，属于入门级别。
