使用 zoom 预览出图和系统相机出图预览，画质不一样的问题分析

1、问题背景

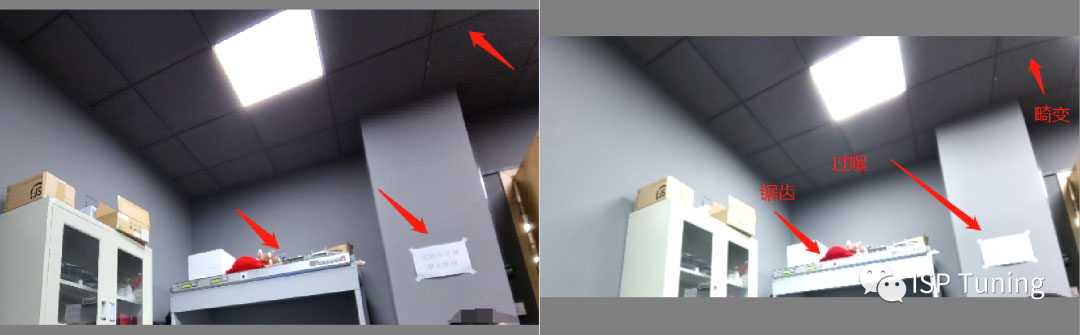

最近在基于 Android 的平台调试一款摄像头，客户有反馈一个问题，系统自带的 Camera2 app 预览出图是正常的，但用 Zoom app 打开摄像头，出图画面存在畸变、锯齿、过曝的问题，现象如下图所示。

2、问题分析

这里是存在3个问题，畸变、锯齿、过曝，我们依次来做分析。

a、关于畸变

首先我们是针对不同分辨率下做过畸变校正的，预览、录像、拍照分别对应的是三路流，出不同的分辨率。

预览是1080P、录像是4K、拍照是全尺寸，所以需查看一下用 Zoom 出图时此时走的是哪路流，出的分辨率是多少。

有确认到用 Zoom 出图时，出的是 640×480 的分辨率，他是从全尺寸直接 resize 成 640×480 的，

我们未做过这个分辨率下的畸变校正，所以增加一组 640×480 下的畸变校正参数即可解决。

这里要提一下，关于畸变校正为什么不可以直接在 sensor 出来的原始尺寸上去做，而是要分别基于从原始数据源分出的预览、录像、拍照三路上单独去做呢？

如果是基于原始尺寸去校正，那之后的 crop、downscale 就不会存在畸变，也不用单独基于每个分辨率去增加畸变参数那么麻烦了（这里的前提是 sensor 只有一组setting，只有一个数据源输出）。

1>. 一般关于畸变校正是有单独的一个硬件模块去做处理的，目前我们这个平台 ISP 是直接出三路，没办法在中间先过畸变校正的模块。

2>. 另外一点就是 crop /dowscale 之前做，只适合 1080P 这样的尺寸，尺寸太大了，硬件性能会不够（而对于全尺寸的拍照可以做，是因为拍照只是取视频流中的一帧，录像和预览则是实时的数据流都要处理）。

b、关于锯齿

锯齿的成因有很多，ISP中调试参数的问题、全尺寸到小尺寸 resize 的处理、camera apk 的处理等等，

可以依次一步一步的 dump 数据进行比较，确认是哪个模块的问题，再去做相应的处理，但首先得了解这个视频出流的 pipeline，都经过了哪些模块，才好去做排查。

但我这里的问题是 Zoom 预览出图是 640×480, 而系统相机 Camera2 预览出图是 1920×1080，这就没啥可比性了，

要用更少的像素来显示同样数据的场景，小分辨率下肯定是会锯齿比较明显，所以这里是正常现象，如果是同分辨率下，存在锯齿的差异，那就要去按出流的 pipeline 去排查原因了。

c、关于过曝

同样的我们要判断 Zoom 出图时走的是哪路流，然后是哪个模块导致的，是 Zoom app 类似自带的美颜效果处理导致的、还是 ISP 当中哪个模块调试参数导致的、还是从全尺寸 resize 到 640×480 的处理导致的。

1>. 首先通过指令确认 Zoom 和系统相机预览时，走的是否是同一路，确认结果是走的同一路。

2>. 场景亮度不变，在固定AE下，分别 dump camera2 预览的截屏和 yuv，及 zoom 预览的截屏和 yuv 来对比亮度结果。

camera2 预览的截屏和 yuv 亮度是一致的。

zoom 的预览截屏和 yuv 亮度是一致的。

camera2 预览的截屏和 zoom 预览的截屏亮度不一致，zoom 预览画面亮度高。

camera2 预览的 yuv 和 zoom 预览的 yuv 亮度不一致，zoom 预览的 yuv 亮度高。

从上面比较结果可知，app 的表现和 yuv 的一致，那就不是 app 的处理导致。但两个尺寸的 yuv 亮度结果不一致那就需要继续往上排查。

3>. 将 camera2 的预览和拍照，都设置成 640×480 输出，分别 dump 640×480 预览和拍照的 yuv，确认下效果。

结果是拍照的 yuv 亮度正常，预览 yuv 亮度过曝，所以问题就是，在640×480的分辨率下，预览这路有问题。

预览和拍照都用的同一套效果参数，且AE固定，场景不变，且1080P 下的预览效果是正常的，那就不大可能是 ISP 调试参数的问题。

只有可能是预览这路从全尺寸 resize 成 640×480 的处理导致的，最后确认结果确时是 resize 处理相关，调整寄存器参数，更新驱动后解决。

3、问题总结

对于基于Android 平台调试 Camera 来说，客户通常会使用到很多第三方的Camera app, 对于不同app 出图效果不一致的问题，可以参考上述过程来做相应排查。

作者：ISP Tuning 木东
来源：ISP Tuning
原文：https://mp.weixin.qq.com/s/NrdqWk2s6BxwHTQLxOuOeA
