ISP全称Image Signal Processing，即图像信号处理。主要用来对前端图像传感器输出信号处理的单元，以匹配不同厂商的图象传感器。
ISP 通过一系列数字图像处理算法完成对数字图像的效果处理。主要包括3A、坏点校正、去噪、强光抑制、背光补偿、色彩增强、镜头阴影校正等处理。ISP 包括逻辑部分以及运行在其上的firmware。

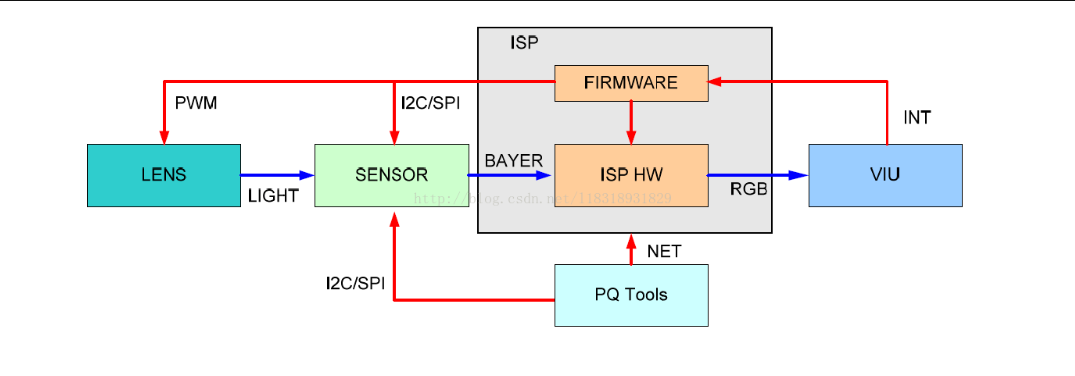

ISP 的控制结构如图1-1 所示，lens 将光信号投射到sensor 的感光区域后，sensor 经过光电转换，将Bayer 格式的原始图像送给ISP，ISP 经过算法处理，输出RGB 空间域的图像给后端的视频采集单元。在这个过程中，ISP 通过运行在其上的firmware 对ISP逻辑，lens 和sensor 进行相应控制，进而完成自动光圈、自动曝光、自动白平衡等功能。其中，firmware 的运转靠视频采集单元的中断驱动。PQ Tools 工具通过网口或者串口完成对ISP 的在线图像质量调节。
ISP 由ISP 逻辑及运行在其上的Firmware 组成，逻辑单元除了完成一部分算法处理外，还可以统计出当前图像的实时信息。Firmware 通过获取ISP 逻辑的图像统计信息，重新计算，反馈控制lens、sensor 和ISP 逻辑，以达到自动调节图像质量的目的。
ISP 架构

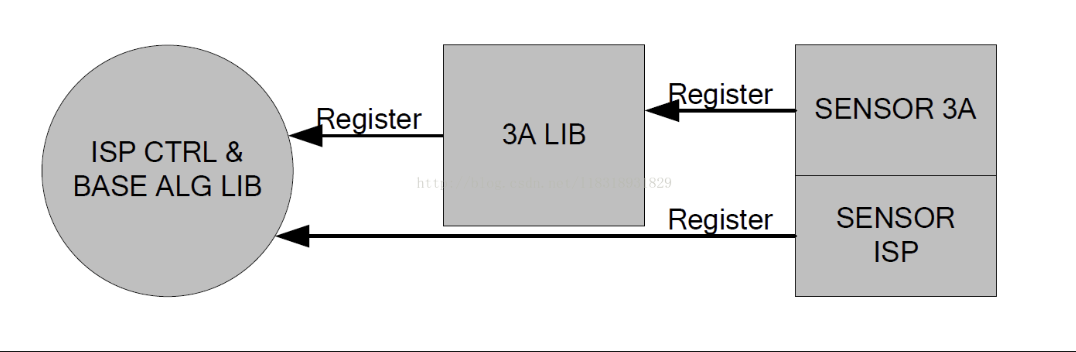

ISP 的Firmware 包含三部分，一部分是ISP 控制单元和基础算法库，一部分是AE/AWB/AF 算法库，一部分是sensor 库。Firmware 设计的基本思想是单独提供3A 算法库，由ISP 控制单元调度基础算法库和3A 算法库，同时sensor 库分别向ISP 基础算法库和3A 算法库注册函数回调，以实现差异化的sensor 适配。ISP firmware 架构如图1-2 所示。
不同的sensor 都以回调函数的形式，向ISP 算法库注册控制函数。ISP 控制单元调度基础算法库和3A 算法库时，将通过这些回调函数获取初始化参数，并控制sensor，如调节曝光时间、模拟增益、数字增益，控制lens 步进聚焦或旋转光圈等。
文章参考：http://t.csdn.cn/WUeV4
