字节跳动与英伟达, 加州大学河滨分校联合发表的论文《ByteTransformer: A High-Performance Transformer Boosted for Variable-Length》在第 37 届 IEEE 国际并行和分布式处理大会（IPDPS 2023）中，从 396 篇投稿中脱颖而出，荣获了最佳论文奖。该论文提出了字节跳动的 GPU transformer 推理库——ByteTransformer。针对自然语言处理常见的可变长输入，论文提出了一套优化算法，这些算法在保证运算正确性的前提下，成功避免了传统实现中的冗余运算，实现了端到端的推理过程的大幅优化。另外, 论文中还手动调优了 transformer 中的 multi-head attention, layer normalization, activation 等核心算子，将 ByteTransformer 的推理性提升至业界领先水平。与 PyTorch, TensorFlow, NVIDIA FasterTransformer, Microsoft DeepSpeed-Inference 等知名的深度学习库相比，ByteTransformer 在可变长输入下最高实现131%的加速。论文代码已开源。

ByteTransformer: A High-Performance Transformer Boosted for Variable-Length Inputs ( https://arxiv.org/abs/2210.03052 )

IPDPS: 并行和分布式计算方向计算机系统领域的旗舰会议。该会议专注于分享并讨论并行计算，分布式计算，大规模数据处理以及高性能计算等相关领域的最新研究进展。参与的专家学者来自世界各地的顶尖研究机构和企业，共同探讨该领域的创新发展和前沿技术。

code： https://github.com/bytedance/ByteTransformer

transformer 变长文本 padding free

transformer 在自然语言处理（NLP）中被广泛使用，随着 BERT、GPT-3 等大型模型的出现和发展，transformer 模型的重要性变得越来越突出。这些大型模型通常具有超过一亿个参数，需要大量的计算资源和时间进行训练和推理。因此，优化 transformer 性能变得非常重要。

现有的一些深度学习框架，如 Tensorflow，PyTorch，TVM 以及 NVIDIA TensorRT 等，要求输入序列长度相同，才能利用批处理加速 transformer 计算。然而，在实际场景中，输入序列通常是变长的，而零填充会引入大量的额外计算开销。有一些方法在 kernel launch 前对具有相似 seqlen 的输入分组，以最小化 padding，但无法实现 padding free。字节跳动 AML 团队先前提出的“effective transformer” [4]，通过对输入的重排列，实现了 QKV projection 和 MLP 的 padding free，但 self attention 部分仍然需要 padding。

为了解决这个问题，字节跳动 AML 团队提出了 ByteTransformer，它实现了变长输入的 padding free 计算，并且实现了全面的 kernel fusion 以进一步提高性能。

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

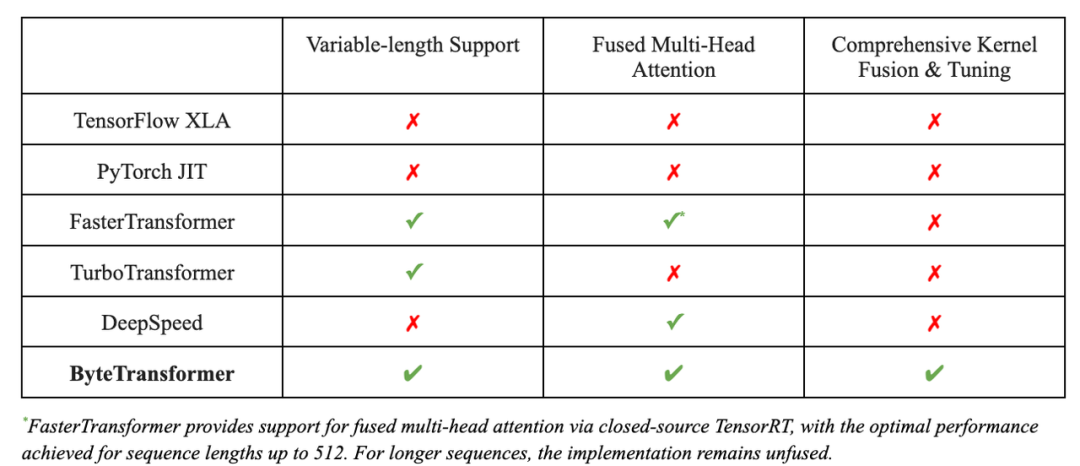

图一: ByteTransformer 与其他工作 feature 对比

Remove padding 算法

这个算法源自字节跳动 AML 团队之前的工作 “effective transformer”，在 NVIDIA 开源 FasterTransformer 中也有集成。ByteTransformer 同样使用该算法去除对 attention 外矩阵乘的额外计算。

算法步骤：

1）计算 attention mask 的前缀和，作为 offsets

2）根据 offsets 把输入张量从 [batch_size, seqlen, hidden_size] 重排列为 valid_seqlen, hidden_size] ，再参与后续的矩阵乘计算，实现 padding free

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

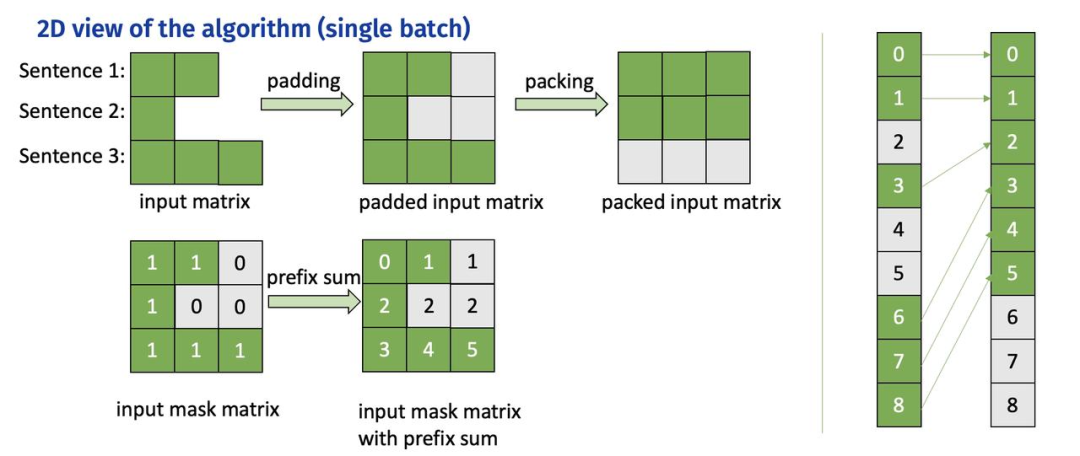

图二：Remove padding 算法过程

FMHA (Fused Multi-Head Attention)

为了优化 attention 部分的性能，ByteTransformer 中实现了 fused multi-head attention 算子。对于 seqlen 长度, 以 384 为界划分为两种实现方式:

对于短 seqlen, 因为可以把 QK 整行放在共享内存进行 softmax 操作, 通过手写 kernel 的方式实现, 矩阵乘通过调用 wmma 接口使用 TensorCore 保证高性能。
对于长 seqlen, 因为共享内存大小限制，不能在一个手写 kernel 中完成所有操作。基于高性能的 CUTLASS[5] grouped GEMM, 分成两个 gemm kernel 实现, 并把 add_bias, softmax 等操作 fused 到 GEMM kernel 中。

CUTLASS grouped GEMM

NVIDIA 开发的 grouped GEMM 可以在一个 kernel 中完成多个独立矩阵乘问题的计算，利用这个性质可以实现 Attention 中的 padding free。

Attention 中的两次矩阵乘操作，都可以拆解为 batch_size x head_num 个独立的矩阵乘子问题。
每个矩阵乘子问题，把问题大小传入到 grouped GEMM，其中 seqlen 传递真实的 valid seqlen 即可。

grouped GEMM 原理：kernel 中每个 threadblock (CTA) 固定 tiling size，每个矩阵乘子问题根据 problem size 和 tiling size，拆解为不同数量的待计算块，再把这些块平均分配到每个 threadblock 中进行计算。

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

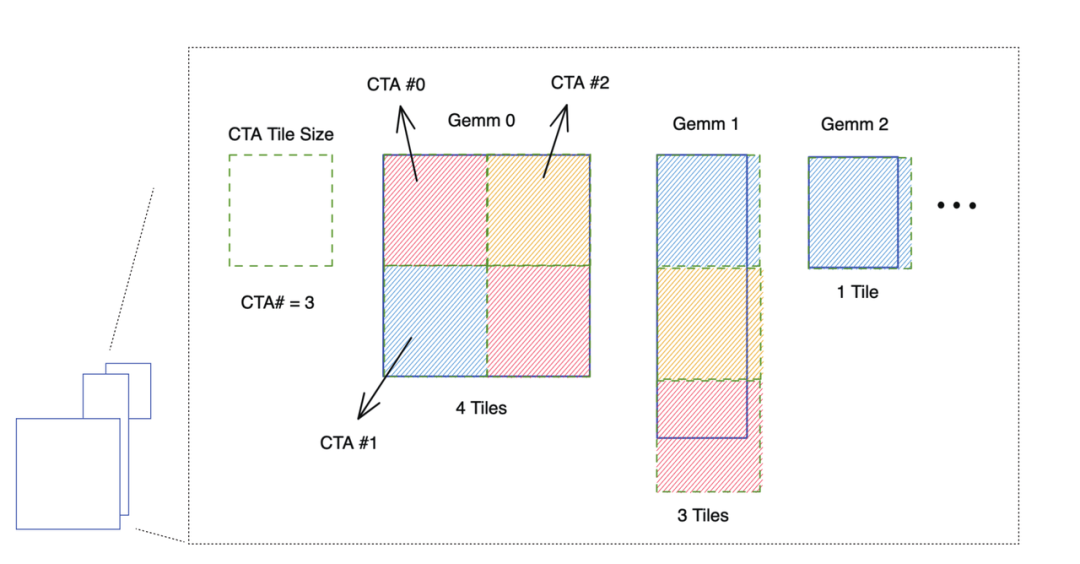

图三：grouped GEMM 原理示意图。每个子问题拆解为不同数量的块，再对这些块均匀分配，高效地实现单个 kernel 计算多个独立 GEMM 问题。

使用 grouped GEMM 实现 attention 时，由于子问题的数量 batch_size x head_num 通常较大，读取子问题参数会有不小的开销，因为从线程角度看，每个线程都需要遍历读取所有的子问题大小。

为了解决这个问题，ByteTransformer 对 grouped GEMM 中读取子问题参数进行了性能优化，使其可以忽略不计：

1）共享子问题参数。 对同一个输入，不同 head 的 valid seqlen 相同，problem size 也相同，通过共享使参数存储量从 batch_size x head_num 减少到 batch_size

2）warp prefetch. 原始实现中，每个 CUDA thread 依次读取所有的子问题 problem size，效率很低。改为一个 warp 内线程读取连续的 32 个子问题参数，然后通过 warp 内线程通信交换数据，每个线程的读取次数降低到 1/32

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

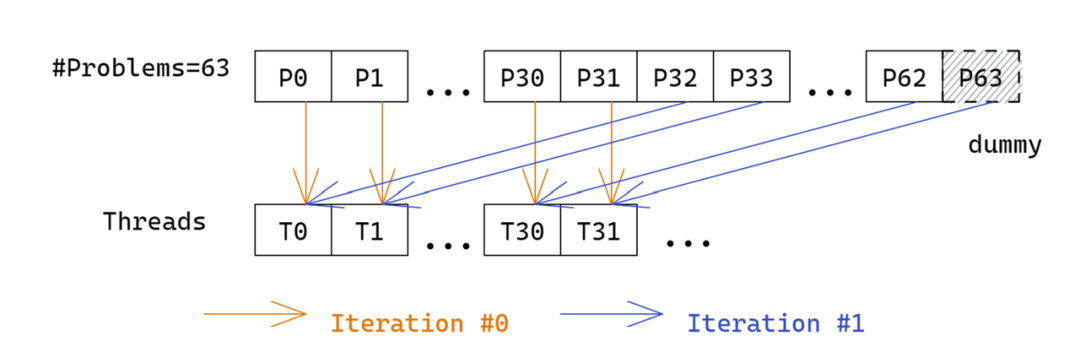

图四：warp prefetch 示意图。每个 iteration 一个 warp 读取 32 个子问题 size

softmax fusion

为了进一步提高性能，把 Q x K 之后的 softmax 也 fuse 到矩阵乘算子中，相比单独的 softmax kernel 节省了中间矩阵的访存操作。

因为 softmax 需要对整行数据做归约，但因为共享内存大小的限制，一个 threadblock 内不能容纳整行数据，同时 threadblock 间的通信很低效，所以不能仅在 Q x K 的 epilogue 中完成整个 softmax 的操作。把 softmax 拆分成三步计算，分别 fuse 到 Q x K 的 epilogue 中， QK x V 的 prologue 中，以及中间再添加一个轻量的 kernel 做规约。

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

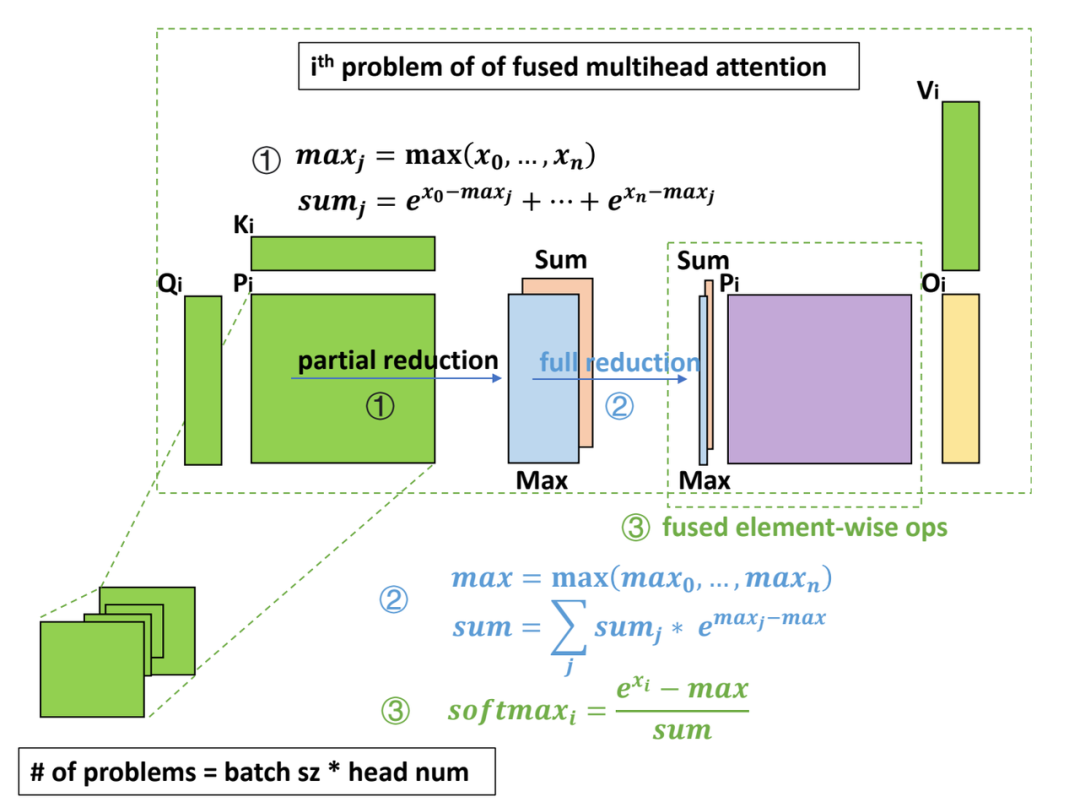

图五：softmax fusion 流程示意图。分为三步计算，大部分计算 fuse 到前后的 GEMM kernel 中

算法步骤：

1）partial reduction：Q x K 的 epilogue 中，每个 threadblock 内部规约，计算出 max 和 sum 两个值

2）full reduction：一个轻量级的 kernel，把每一行的 partial reduction 结果继续规约到整行的结果

3）element-wise op：修改了 CUTLASS 的代码，使其支持 prologue fusion，即在加载输入矩阵后，fuse 一些 element-wise 的操作。在 QK x V 的 prologue 中，读取当前行的规约结果，计算出 softmax 的最终结果，再参与后续的矩阵乘计算

性能数据

短 seqlen 手写 kernel 的性能

在 <= 384的短 seqlen 情况下，cuBLAS batch GEMM 相比 PyTorch MHA 性能提高 5 倍，而启用 zero padding 算法优化 softmax 后进一步提高 9% 的性能，ByteTransformer 的 MHA 把两个 batched GEMM 和中间的 softmax 完全 fuse 成一个 kernel，相比三种变体实现，平均加速分别为 617%、42% 和 30% 。

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

图六：手写 attention kernel 性能对比。注：cuBLAS + zero padding 指对 softmax 的 zero padding

长 seqlen CUTLASS kernel 的性能

在 448~1024 seqlen 下， cuBLAS batched GEMM 比 PyTorch 的 MHA 性能提高了3倍，同时对 softmax 的 zero padding，进一步提高了 17% 的性能，通过引入高性能的 CUTLASS grouped GEMM 以及 softmax fusion，ByteTransformer 的 fused MHA 比变体 MHA 实现的性能提高了451%，110% 和 79% 。

字节跳动提出高性能 transformer 推理库，获 IPDPS 2023 最佳论文奖

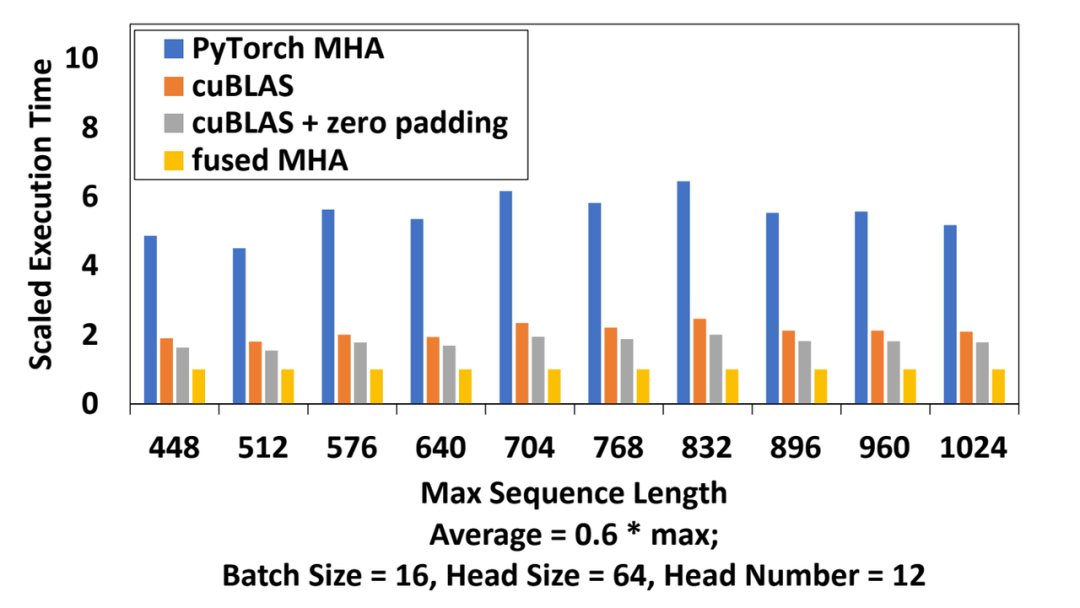

图七：长 seqlen CUTLASS FMHA 性能对比

全面的 kernel fusion

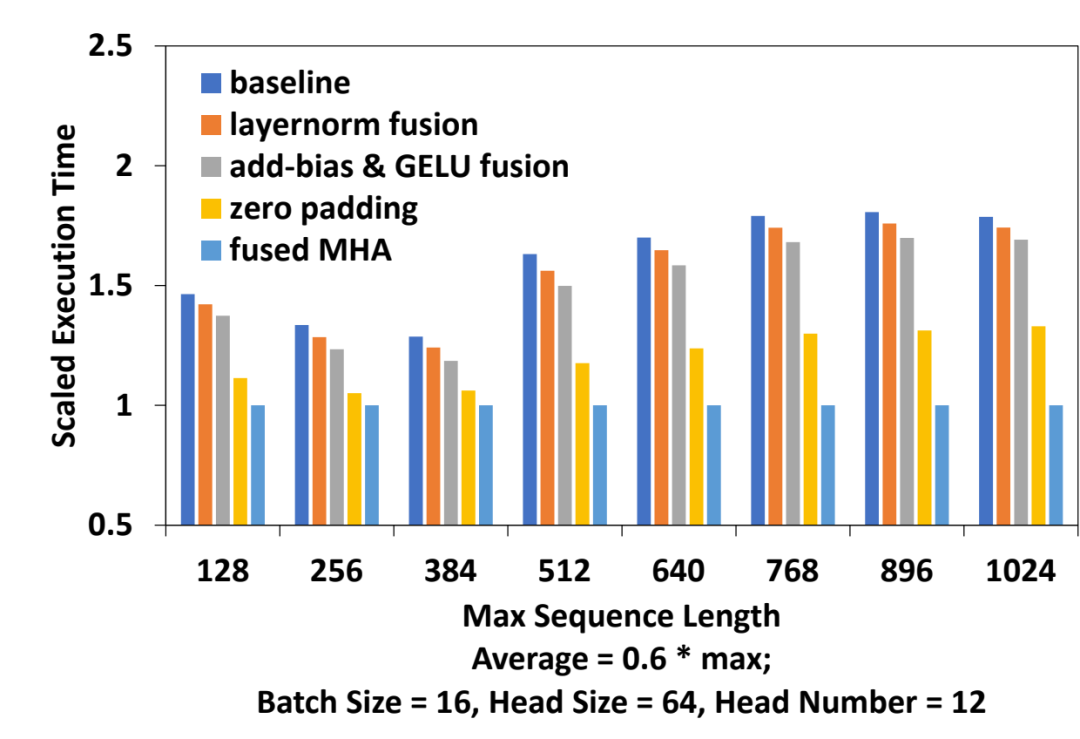

除矩阵乘和 attention 的优化外，ByteTransformer 还对一些小的操作进行了全面的 kernel fusion，通过减少显存访问和 kernel launch 的开销，可以获得更极致的性能。

add-bias & LayerNorm fusion

矩阵乘之后的 add-bias 和 LayerNorm 操作，通过手写 kernel 的方式做 fusion，这部分操作在 seqlen 为 256 和 1024 的情况下分别占 10% 和 6% 的延迟，fused kernel 可以优化 61% 的性能，对单层 BERT transformer 的性能提升 3.2% （平均 seqlen 128 – 1024 的情况）。

GEMM & add-bias & GELU fusion

通过 CUTLASS fuse epilogue 的方式，把矩阵乘后的 add-bias 操作和 GELU activation 操作 fuse 到矩阵乘 kernel 中。add-bias 和 GELU 在 seqlen 为 256 和 1024 的情况下占比耗时分别为 7% 和 5%。把 add-bias 和 GELU 融合 GEMM 可以完美隐藏这部分的访存延迟，进一步使单层 transformer 性能提升 3.8% 。

变种 transformer 支持

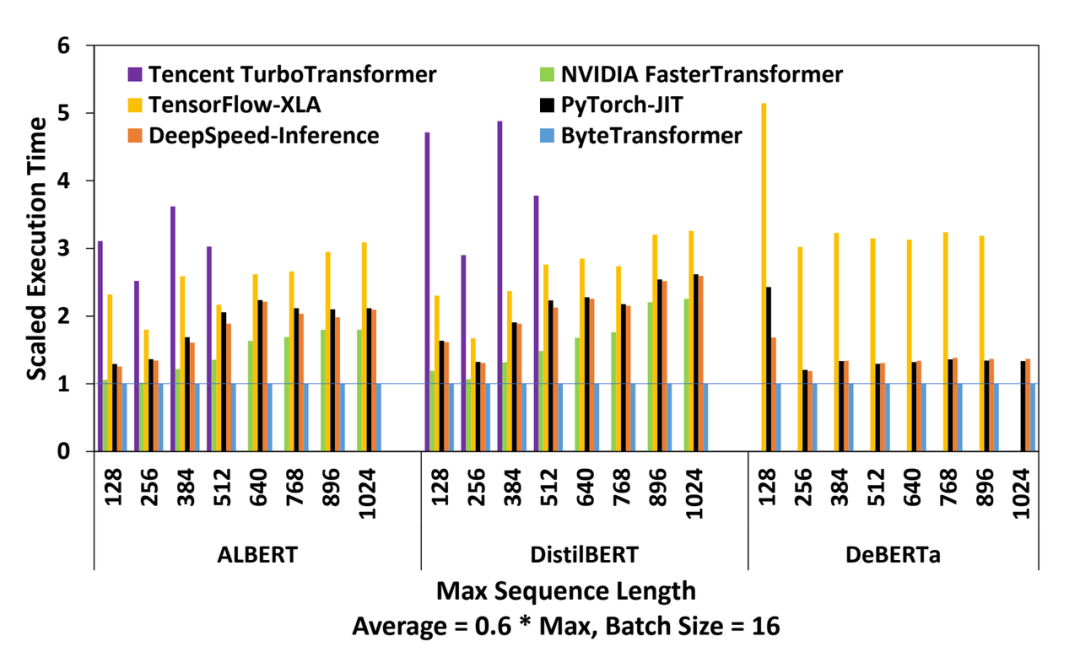

目前，字节跳动 AML 团队已经在 GitHub 上开源了 ByteTransformer 的标准 BERT 实现（https://github.com/bytedance/ByteTransformer）。除此之外，字节内部版本还支持了许多 transformer 变种，比如 Deberta, Roformer，T5 等等。代码实现易于拓展，并且上述各种优化手段也可以方便地应用到变种 transformer 中。

结论

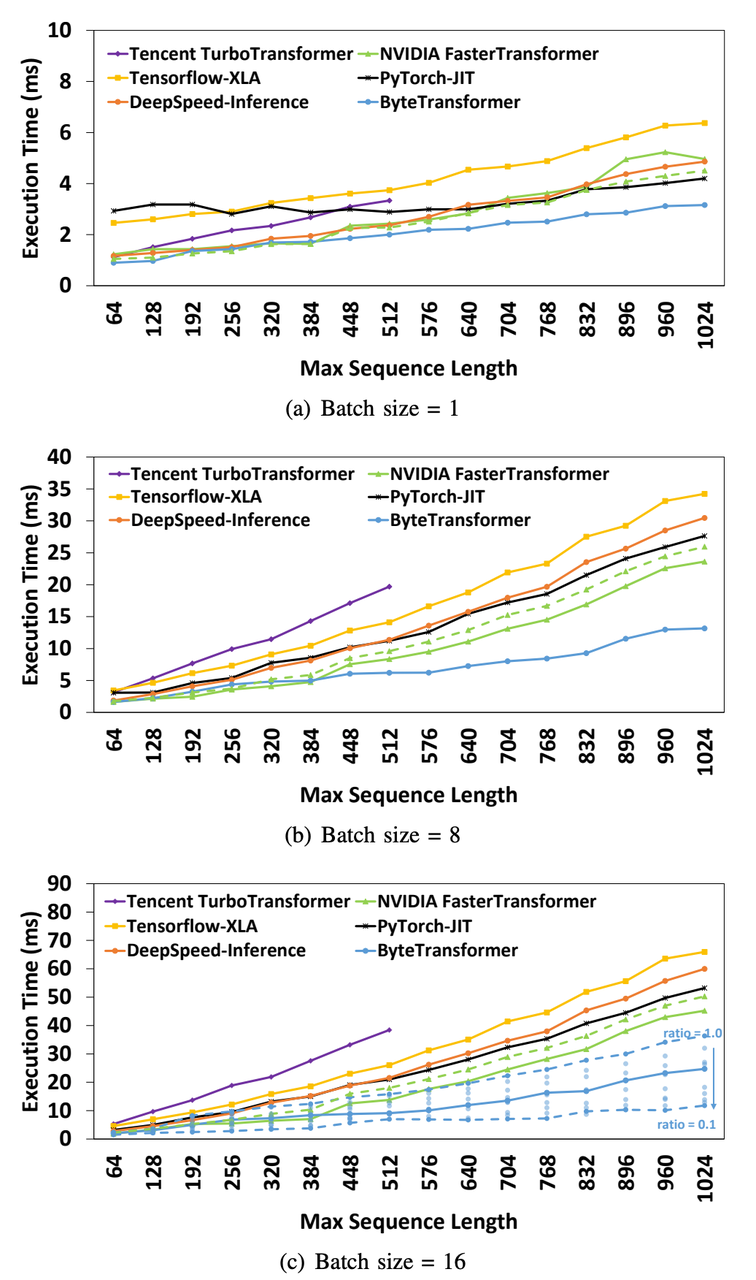

ByteTransformer 是一种高效的 transformer 实现，它通过一系列优化手段，实现了在 BERT transformer 上的高性能表现。对于变长文本输入，相比其他 transformer 实现，ByteTransformer 具有明显的优势，实验中平均加速可达 50% 以上。适用于加速自然语言处理任务，提高模型训练与推理的效率。同时，ByteTransformer 也为其他研究者提供了一种高效的 transformer 实现方式。其优化手段和性能表现对于实际应用具有重要意义。

字节跳动 AML 团队介绍

AML 是字节跳动公司的机器学习中台，为抖音/今日头条/西瓜视频等业务提供推荐/广告/CV/语音/NLP的训练和推理系统。为公司内业务部门提供强大的机器学习算力，并在这些业务的问题上研究一些具有通用性和创新性的算法。同时，也通过火山引擎将一些机器学习/推荐系统的核心能力提供给外部企业客户。

引用：

[1] J. Fang, Y. Yu, C. Zhao, and J. Zhou, “Turbotransformers: an efficient gpu serving system for transformer models,” in Proceedings of the 26th ACM SIGPLAN Symposium on Principles and Practice of Parallel Programming, 2021, pp. 389–402.

[2] R. Y. Aminabadi, S. Rajbhandari, M. Zhang, A. A. Awan, C. Li, D. Li, E. Zheng, J. Rasley, S. Smith, O. Ruwase et al., “Deepspeed inference: Enabling efficient inference of transformer models at unprecedented scale,” arXiv preprint arXiv:2207.00032, 2022.

[3] NVIDIA, https://github.com/NVIDIA/FasterTransformer

[4] ByteDance https://github.com/bytedance/effective_transformer

[5] NVIDIA https://github.com/NVIDIA/cutlass

[6] T. Dao, D. Y. Fu, S. Ermon, A. Rudra, and C. Re, “Flashattention: Fast ´ and memory-efficient exact attention with io-awareness,” arXiv preprint arXiv:2205.14135, 2022.
