SRS流媒体服务器RTMP握手

RTMP握手简介

rtmp 1.0规范中，指定了RTMP的握手协议：

c0/s0：一个字节，说明是明文还是加密。
c1/s1: 1536字节，4字节时间，4字节0x00，1528字节随机数
c2/s2: 1536字节，4字节时间1，4字节时间2，1528随机数和s1相同。

这个就是srs以及其他开源软件的simple handshake，简单握手，标准握手，FMLE也是使用这个握手协议。

Flash播放器连接服务器时，如果服务器只支持简单握手，则无法播放h264和aac的流，有数据，但没有视频和声音。

原因是adobe变更了握手的数据结构，标准rtmp协议的握手的包是随机的1536字节（S1S2C1C2），变更后的是需要进行摘要和加密。
adobe将简单握手改为了有一系列加密算法的复杂握手（complex handshake）

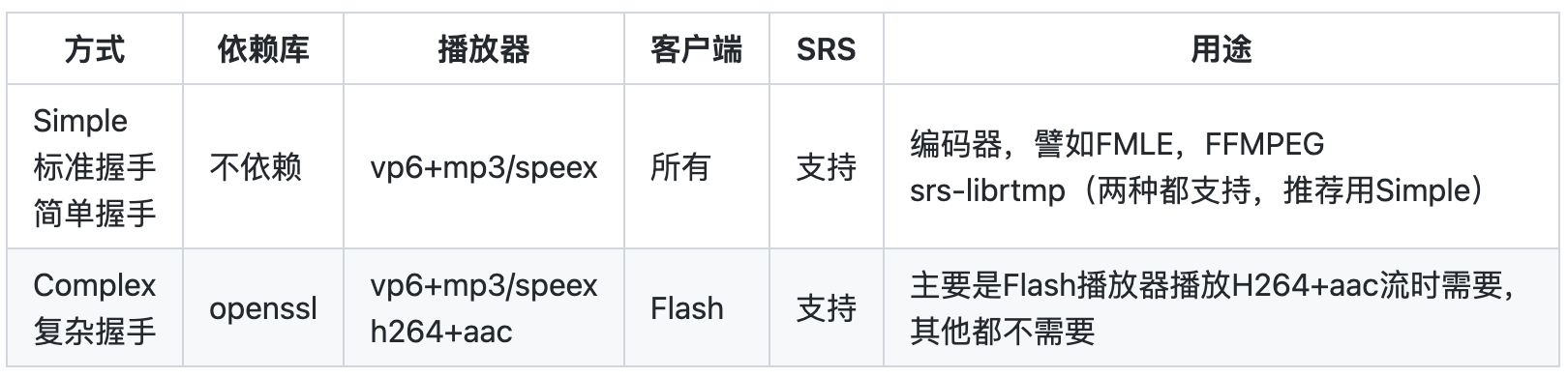

simple简单握手和complex复杂握手的主要区别：

SRS编译时若打开了SSL选项（–with-ssl），SRS会先使用复杂握手和客户端握手，若复杂握手失败，则尝试简单握手。

complex handshake C1S1结构

1. complex handshake将C1，S1分为4个部分，它们的顺序(schema)可能是：

// c1s1 schema0
time: 4bytes
version: 4bytes
key: 764bytes
digest: 764bytes

其中key和digest可能会交换位置，即schema可能是：
// c1s1 schema1
time: 4bytes
version: 4bytes
digest: 764bytes
key: 764bytes

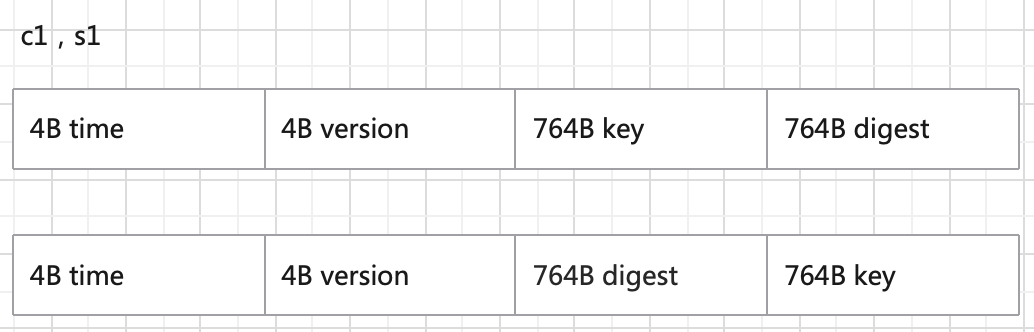

2. 客户端来决定使用哪种schema，服务器端则需要先尝试按照schema0解析，失败则用schema1解析。如下图所示：

3. 无论key和digest位置如何，它们的结构是不变的：

// 764bytes key结构
random-data: (offset)bytes
key-data: 128bytes
random-data: (764-offset-128-4)bytes
offset: 4bytes

// 764bytes digest结构
offset: 4bytes
random-data: (offset)bytes
digest-data: 32bytes
random-data: (764-4-offset-32)bytes

备注：发现FMS只认识digest-key结构。

对应代码

代码在SrsComplexHandshake::handshake_with_client下：

	hs_bytes->read_c0c1(io)
    srs_error_t SrsHandshakeBytes::read_c0c1(ISrsProtocolReader* io)
    {
        srs_error_t err = srs_success;

        if (c0c1) {
            return err;
        }

        ssize_t nsize;

        c0c1 = new char[1537];
        if ((err = io->read_fully(c0c1, 1537, &nsize)) != srs_success) {
            return srs_error_wrap(err, "read c0c1");
        }

        // Whether RTMP proxy, @see https://github.com/ossrs/go-oryx/wiki/RtmpProxy
        if (uint8_t(c0c1[0]) == 0xF3) { //没进
            uint16_t nn = uint16_t(c0c1[1])<<8 | uint16_t(c0c1[2]);
            ssize_t nn_consumed = 3 + nn;
            if (nn > 1024) {
                return srs_error_new(ERROR_RTMP_PROXY_EXCEED, "proxy exceed max size, nn=%d", nn);
            }

            // 4B client real IP.
            if (nn >= 4) {
                proxy_real_ip = uint32_t(c0c1[3])<<24 | uint32_t(c0c1[4])<<16 | uint32_t(c0c1[5])<<8 | uint32_t(c0c1[6]);
                nn -= 4;
            }

            memmove(c0c1, c0c1 + nn_consumed, 1537 - nn_consumed);
            if ((err = io->read_fully(c0c1 + 1537 - nn_consumed, nn_consumed, &nsize)) != srs_success) {
                return srs_error_wrap(err, "read c0c1");
            }
        }

        return err;
    }

	c1.parse(hs_bytes->c0c1 + 1, 1536, srs_schema0)
    srs_error_t c1s1::parse(char* _c1s1, int size, srs_schema_type schema)
    {
        srs_assert(size == 1536);

        if (schema != srs_schema0 && schema != srs_schema1) {
            return srs_error_new(ERROR_RTMP_CH_SCHEMA, "parse c1 failed. invalid schema=%d", schema);
        }

        SrsBuffer stream(_c1s1, size);

        time = stream.read_4bytes();    //4B time
        version = stream.read_4bytes(); // client c1 version 4B version

        srs_freep(payload);
        if (schema == srs_schema0) { //判断顺序
            payload = new c1s1_strategy_schema0();
        } else {
            payload = new c1s1_strategy_schema1();
        }

        return payload->parse(_c1s1, size); //解析payload，payload由key和digest组成
    }

	payload->parse(_c1s1, size) //解析payload，payload由key和digest组成
       srs_error_t c1s1_strategy_schema0::parse(char* _c1s1, int size)
    {
        srs_error_t err = srs_success;

        srs_assert(size == 1536);

        if (true) {
            SrsBuffer stream(_c1s1 + 8, 764);

            if ((err = key.parse(&stream)) != srs_success) { //解析key
                return srs_error_wrap(err, "parse the c1 key");
            }
        }

        if (true) {
            SrsBuffer stream(_c1s1 + 8 + 764, 764);

            if ((err = digest.parse(&stream)) != srs_success) { //解析digest
                return srs_error_wrap(err, "parse the c1 digest");
            }
        }

        return err;
    }

complex handshake C2S2结构

C2S2主要是提供对C1S1的验证。结构如下：

// 1536bytes C2S2结构
random-data: 1504bytes
digest-data: 32bytes

C2S2的结构相对比较简单。如下图所示：

对应代码：

	s2.s2_create(&c1)
        srs_error_t c2s2::s2_create(c1s1* c1)
    {
        srs_error_t err = srs_success;

        char temp_key[SRS_OpensslHashSize];
        if ((err = openssl_HMACsha256(SrsGenuineFMSKey, 68, c1->get_digest(), 32, temp_key)) != srs_success) {
            return srs_error_wrap(err, "create s2 temp key");
        }

        char _digest[SRS_OpensslHashSize];
        if ((err = openssl_HMACsha256(temp_key, 32, random, 1504, _digest)) != srs_success) {
            return srs_error_wrap(err, "create s2 digest");
        }

        memcpy(digest, _digest, 32);

        return err;
    }

	s2.s2_validate(&c1, is_valid)
    srs_error_t c2s2::s2_validate(c1s1* c1, bool& is_valid)
    {
        is_valid = false;
        srs_error_t err = srs_success;

        char temp_key[SRS_OpensslHashSize];
        if ((err = openssl_HMACsha256(SrsGenuineFMSKey, 68, c1->get_digest(), 32, temp_key)) != srs_success) {
            return srs_error_wrap(err, "create s2 temp key");
        }

        char _digest[SRS_OpensslHashSize];
        if ((err = openssl_HMACsha256(temp_key, 32, random, 1504, _digest)) != srs_success) {
            return srs_error_wrap(err, "create s2 digest");
        }

        is_valid = srs_bytes_equals(digest, _digest, 32);

        return err;
    }
