服务端解析 RTCP 协议组合包

RTCP实时传输控制协议(Real-time ControlProtocol)与RTP共同定义在1996年提出的RFC 1889中，是和 RTP一起工作的控制协议。不同类型的RTCP信息包可堆叠，不需要插入任何分隔符就可以将多个RTCP包连接起来形成一个RTCP组合包。

RTCP 组合包介绍

在实际应用中RTCP包如：SR、RR包等，可以做为一个单独包进行发送，也可以和其他包组合在一起发送。

当多个RTCP包组合发送时，服务端需要拆分组合包得到单个包，然后再进行处理。

如下图：RR包和Feedback反馈包组合一起发送。

服务端解析组合包

先看下RTCP 协议，以RR包为例：（mediasoup中解析rtcp逻辑见packet.cpp）

RTCP包前四个字节都是一样的固定头，对应mediasoup中的CommonHeader

/* Struct for RTCP common header. */
     struct CommonHeader
     {
#if defined(MS_LITTLE_ENDIAN) //小端
      uint8_t count : 5;
      uint8_t padding : 1;
      uint8_t version : 2;
#elif defined(MS_BIG_ENDIAN) //大端
      uint8_t version : 2;
      uint8_t padding : 1;
      uint8_t count : 5;
#endif
      uint8_t packetType : 8;
      uint16_t length : 16;
     };

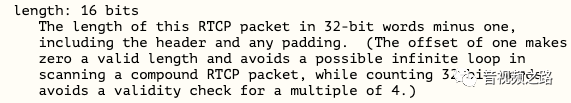

特别注意一下length字段，这个length不是单个rtcp的实际大小。

该字段的值是RTCP包长度减一，然后以32bit(4个字节）为单位存储，所以单个RTCP包真实大小是（length+1)*4。

mediasoup中对rtcp包解析

 Packet* Packet::Parse(const uint8_t* data, size_t len)
  {
   MS_TRACE();

   // First, Currently parsing and Last RTCP packets in the compound packet.
   Packet* first{ nullptr };
   Packet* current{ nullptr };
   Packet* last{ nullptr };

   while (len > 0u)
   {//首先判断是否是RTCP包
    if (!Packet::IsRtcp(data, len))
    {
     MS_WARN_TAG(rtcp, "data is not a RTCP packet");

     return first;
    }

    auto* header     = const_cast<CommonHeader*>(reinterpret_cast<const CommonHeader*>(data));
               //获取组合包中单个RTCP包的实际长度
    size_t packetLen = static_cast<size_t>(ntohs(header->length) + 1) * 4;
                //获取该包的类型，根据不同的包类型，分别解析
             switch (Type(header->packetType))
    {
     case Type::SR:
                    case Type::RR:
                    case Type::RTPFB:
                    case Type::PSFB:
                 }
                //每次向前偏移单个RTCP包的大小，继续解析组合包中的下一个RTCP包
                data += packetLen;
    len -= packetLen;
             }
        }
