高通专利提出多时隙SPS Occasions技术改善AR/VR数据传输

高通认为，现在的用户设备UE可以实现各种新应用，例如虚拟现实、增强现实和触觉反馈。由于它们具有与其他多媒体通信不同的traffic特性，所以有必要采用一种有效且灵活的方法来调度具有不同traffic特性的数据传输。

在名为“Techniques for multi-slot semi-persistent scheduling (sps) occasions”的专利申请中，这家公司就提出一种用于多时隙SPS Occasions的技术。

为了适应不同特性的traffic特性，基站可以定义SPS Occasion，以向UE承载多个信道。每个信道可以具有一个或多个时隙，并且可以使用不同的调制和/或编码方案。在一个实施例中，可以动态地修改SPS Occasion以增加或减少信道，从而根据不同的traffic需求来调整SPS Occasion。

另一方面，提供从UE到基站的HARQ和ACK，以指示哪些时隙应当被重传。基站可以使用信令来指示这种重传将在何处发生。HARQ进程标识符可用于允许标识重传的时隙。

在一个实施例中，提供在相同或不同的下行链路波束中发送的每个SPS Occasion和/或其中的信道。类似地，对于每个SPS Occasion，可以在相同或不同的上行链路波束中发送从UE到基站的HARQ-ACK。

另外，UE可以在SPS Occasion期间使用不连续接收来实现功率节省。所以，基站可以向UE提供关于SPS Occasion中哪些信道是空的或者可以被跳过的信息。

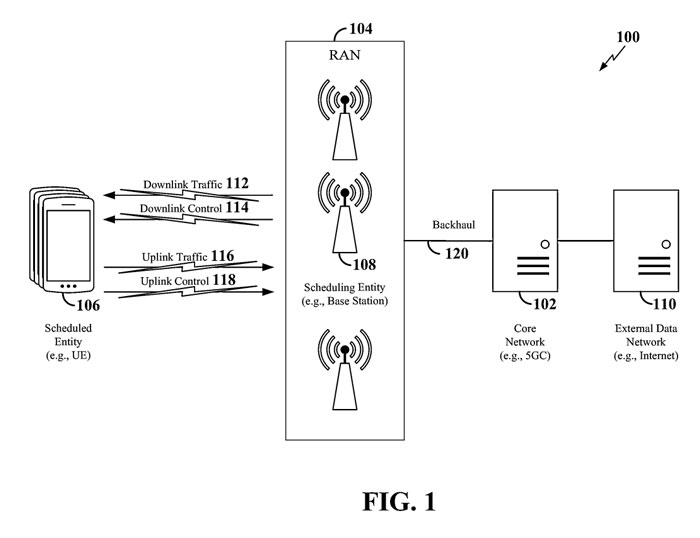

如图1所示，调度实体108可以向一个或多个调度实体106广播下行链路traffic112。广义地，调度实体108是负责在无线通信网络中调度traffic的节点或设备，包括下行链路traffic112，以及从一个或多个被调度实体106到调度实体108的上行链路traffic116和/或上行链路控制信息118。

另一方面，被调度实体106是从无线通信网络中的另一实体（例如调度实体108）接收下行链路控制信息114的节点或设备，下行链路控制信息包括但不限于调度信息（例如授权）、同步或定时信息或其他控制信息。上行链路和/或下行链路控制信息和/或traffic信息可以被时分为帧、子帧或时隙。

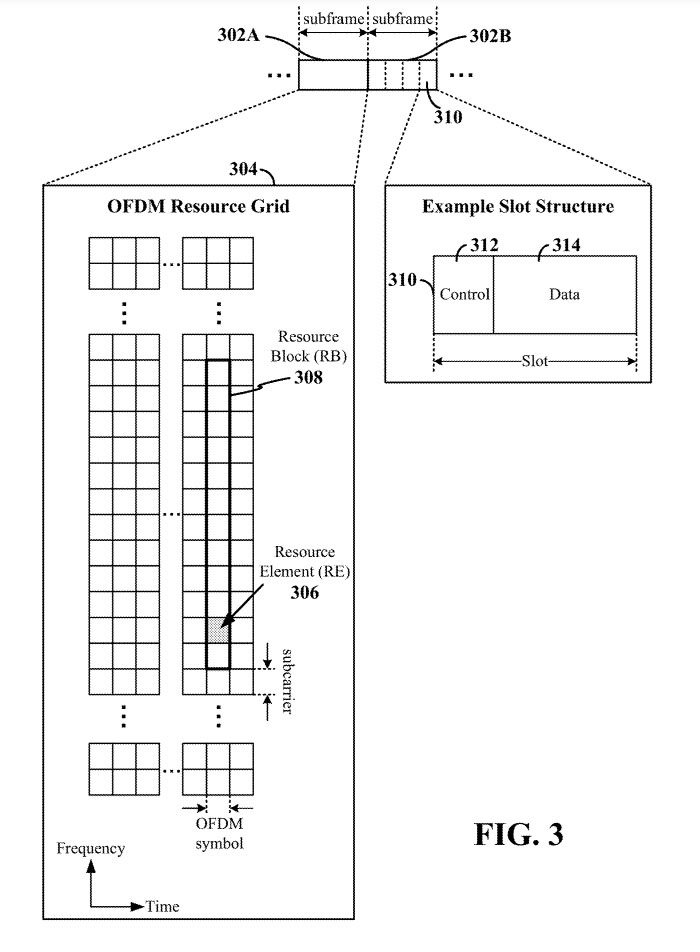

图3示出了示例DL子帧（SF）302A的扩展视图。资源网格304可用于示意性地表示给定天线端口的时频资源。在具有多个可用天线端口的多输入多输出（MIMO）实现中，对应的多个资源网格304可以用于通信。

资源网格304划分为多个资源元素（RE）306。根据在特定实现中使用的调制，每个RE可以表示一个或多个信息比特。

针对下行链路、上行链路或侧链路传输的UE的调度通常涉及在一个或多个子频带或带宽部分（BWP）内调度一个或更多个资源元素306。每个BWP可以包括两个或多个连续RB。因此，UE通常仅利用资源网格304的子集。

在一个示例中，RB可以是可以分配给UE的最小资源cell。因此，为UE调度的RB越多，并且为空中接口选择的调制方案越高，UE的数据速率越高。RB可以由基站调度，或者可以由实现D2D侧链路通信的UE自行调度。

在图示中，RB 308示出为占用小于子帧302A的整个带宽，其中子载波示出在RB 308的上方和下方。在给定实现中，子帧302A可以具有与任意数量的一个或多个RB 308相对应的带宽。

每个1ms子帧302A可以由一个或多个相邻时隙组成。在图3所示的示例中，一个子帧302B包括四个时隙310。

通常，控制区域312可以携带控制信道（例如PDCCH），而数据区域314可以携带数据信道（例如PDSCH或PUSCH）。

尽管在图3中未示出，但RB 308内的各种RE 306可以调度为携带一个或多个物理信道，包括控制信道、共享信道、数据信道等。

在一个示例中，时隙310可用于广播或单播通信。在V2X或D2D网络中，广播通信可以指由一个设备到其他设备的点对多点传输。单播通信可以指由一个设备到单个其他设备的点对点传输。

时隙310的控制区域312可以包括物理下行链路控制信道（PDCCH），PDCCH包括由基站向一组UE中的一个或多个发送的下行链路控制信息（DCI）。DCI可以包括同步信息，以同步在侧链路信道上的多个侧链路设备的通信。

PDCCH可以携带下行链路控制信息（DCI），包括但不限于功率控制命令、调度信息、授权和/或用于DL和UL传输的RE的分配。PHY携带HARQ反馈传输，例如ACK或NACK。

除了控制信息之外，可以为用户数据或traffic数据分配一个或多个RE 306（例如在数据区域314内）。这种traffic可以在一个或多个traffic信道上承载，例如，对于DL传输，PDSCH，或者对于UL传输，物理上行链路共享信道（PUSCH）。在一些示例中，数据区域314内的一个或多个RE 306可以被配置为携带SIB（例如，SIB1），携带可以允许接入给定小区的系统信息。

基站和UE之间的traffic可能具有不同的特性和传递要求。所以，可以使用传输的SPS。对于SPS，调度实体定义了以某个周期发生的传输可能发生的时间。例如，SPS Occasion可以安排为每n个子帧发生一次（其中n是整数），直到进一步通知。因此，SPS减少了这输的控制信令开销。

为了适应到UE的并发或重叠traffic，可以在每个SPS Occasion使用多个时隙，其中信道占用一个或多个时隙并且每个信道能够承载traffic。在一个示例中，信道可以是物理下行链路共享信道（PDSCH）。

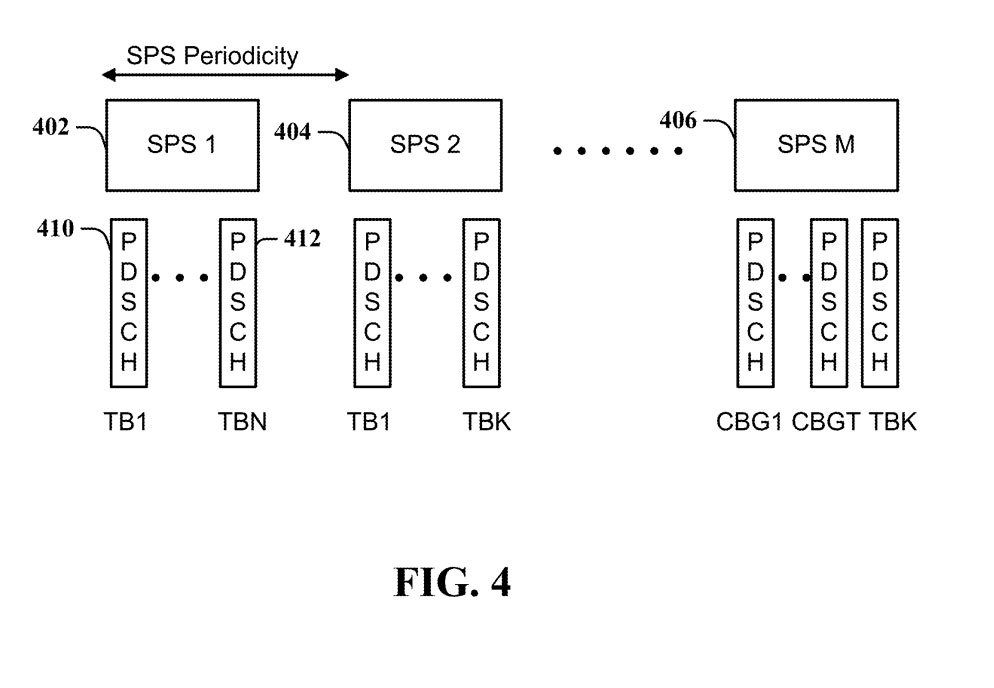

图4示出了承载多个信道的多时隙SPS Occasion的示例。这里，示出了多个周期性SPS Occasion402、404和406，每个SPS Occasion402包含多个或多个物理下载共享信道（PDSCH）410和412，其中每个PDSCH跨越或映射到一个或更多个时隙。

在一个示例中，一个PDSCH 410可以跨越多个时隙（例如具有多个CBG的一个TB）。在各种实现中，每个PDSCH 410和412可以跨越不同数量的时隙。在另一示例中，多个PDSCH 410和412可以跨越整个SPS Occasion402（例如多个时隙或TB）。

在又一示例中，为了实现传输分集，可以在SPS Occasion内的不同时隙中或者在不同SPS Occasion中的时隙中重复数据。

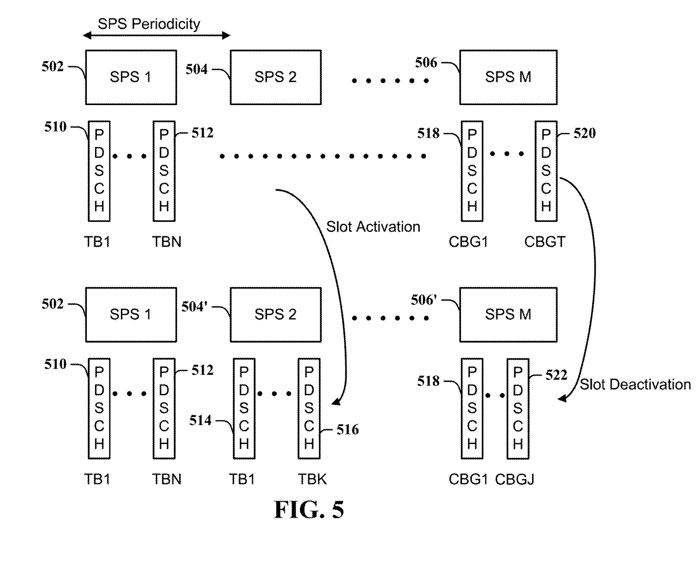

图5示出了如何动态激活和/或去激活多时隙SPS Occasion中的时隙。图5示出了多个周期性SPS Occasion502、504和506，每个SPS Occasion可以包含多个或多个物理下载共享信道（PDSCH），其中每个PDSCH跨越或映射到一个或更多个时隙。

根据一个方面，每个SPS Occasion502和504中的时隙数量可以是不同的或动态调整的（。这为具有不同要求的数据突发或traffic提供了灵活性。在所述示例中，第一SPS Occasion502可以包括N个时隙来承载PDSCH 510和512，而第二SPS Occasion504可以没有为PDSCH分配的时隙（例如，没有发送traffic）。

调度实体（例如基站）可以在每个SPS Occasion内动态地激活或停用时隙。例如，在时间t0可能没有分配时隙的第二SPS Occasion504可以在稍后的时间t1重新配置为第二SPS Occasion504′，以包括现在承载PDSCH 514和516的K个时隙（可以称为“时隙激活”）。

类似地，第三SPS Occasion506可以在稍后的时间t1重新配置为第三SPS Occasion506′，以包括J个时隙来承载PDSCH 528和522，其中J520已经被消除。

在每个SPS Occasion中灵活和动态的时隙分配/配置可以减轻定义多个SPS配置的需要。另外，每个SPS Occasion的最大时隙数可以通过无线电资源控制（RRC）信令来配置。例如，可以使用L1/L2信令动态地通知每次时隙的数量。

SPS Occasion内的每个PDSCH可以采用不同的调制和/或编码方案。因此，在每个时隙中传输的数据量（例如比特数）可以不同。

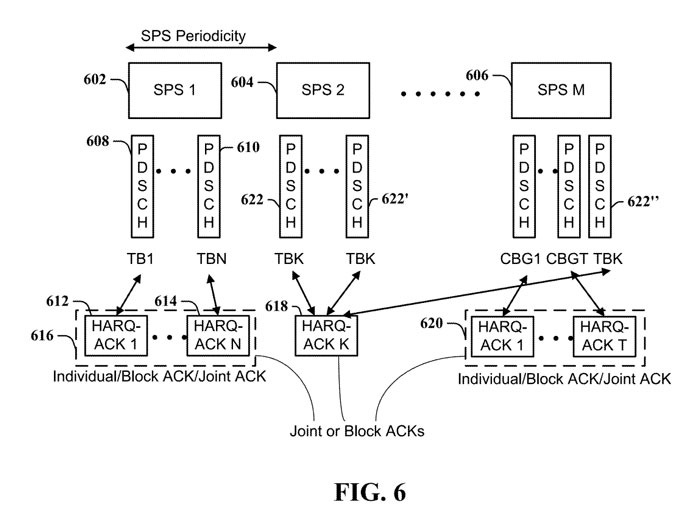

图6示出了可用于多时隙SPS Occasion的混HARQ和ACK机制。HARQ是高速率前向纠错（FEC）和自动重复请求（ARQ）错误控制的组合，而ACK用于指示特定传输是正确接收还是错误接收。在一种实现中，接收UE可以向发送基站发送HARQ-ACK，以指示哪些传输被正确地或不正确地接收和/或哪些传输可能需要重新发送。

图6示出多个周期性SPS Occasion602、604和606，每个SPS Occasion可以包含多个或多个物理下载共享信道（PDSCH）608和610，其中每个PDSCH跨越或映射到一个或更多个时隙。

在第一种方法中，可以针对每个时隙、TB或PDSCH发送单独的HARQ-ACK 612或614，以指示是否请求了所述时隙、TB或者PDSCH的重传。

在第二种方法中，可以针对多个SPS Occasion上的多个时隙生成并发送联合ACK 616或620。对于一个或多个SPS Occasion上的多个时隙，联合ACK 616或620可以包括仅无ACK（NACK）、或仅ACK、或具有HARQ的ACK/NACK两者。

在第三种方法中，在一个或多个SPS Occasion内重复PDSCH的情况下，可以发送单个HARQ-ACK。例如，对于重复PDSCH 622、622′和622〃，可以发送单个HARQ-ACK 618。
