FFmpeg 视频拼接的案例分析

海外业务有视频拼接的需求，简单的说就是将两个视频拼接在一起形成新的视频（原视频+EC视频）。

调研后发现，视频拼接有如下方式：

一：单独使用ffmpeg的分离器：concat （解码分离器之一，总概念是：demuxer）

（具体可以前往Wiki查看基础介绍篇：FFmpeg 音视频处理涉及的基础概念梳理。）

把所有要拼接的视频报存到一个文件中，然后利用ffmpeg的插件concat进行拼接。

方式如下：mylist.txt

file '/xxx/a.mp4'
file '/xxx/b.mp4'

然后使用如下命令：

ffmpeg -f concat -i mylist.txt -c copy c.mp4

这种方式拼接速度最快，因为不涉及编码和解码，几乎只有文件的磁盘io操作。

然而，可以很负责任的告诉你，结果会出现问题：

1. 文件时长不对！

对于文件时长出错的问题，可以换一种方式解决：先把ab视频转为ts格式，然后再同样进行拼接操作。

方式：

ffmpeg -i '/xxx/a.mp4' -codec copy -bsf:v h264_mp4toannexb '/xxx/a.ts'
ffmpeg -i '/xxx/b.mp4' -codec copy -bsf:v h264_mp4toannexb '/xxx/b.ts'
ffmpeg -f concat -i mylist.txt -c copy c.mp4

-bsf 是比特流过滤器选项 查看其他用：

ffmpeg -bsfs

官方推荐mp4转ts的时候 带上这个参数

-bsf:v h264_mp4toannexb
 #https://ffmpeg.org/ffmpeg-bitstream-filters.html

依样画葫芦，把 a.ts和b.ts都按前面的方式写入mylist.txt ，然后执行上面一样的命令。

然而，亲试结果依然会出现问题：

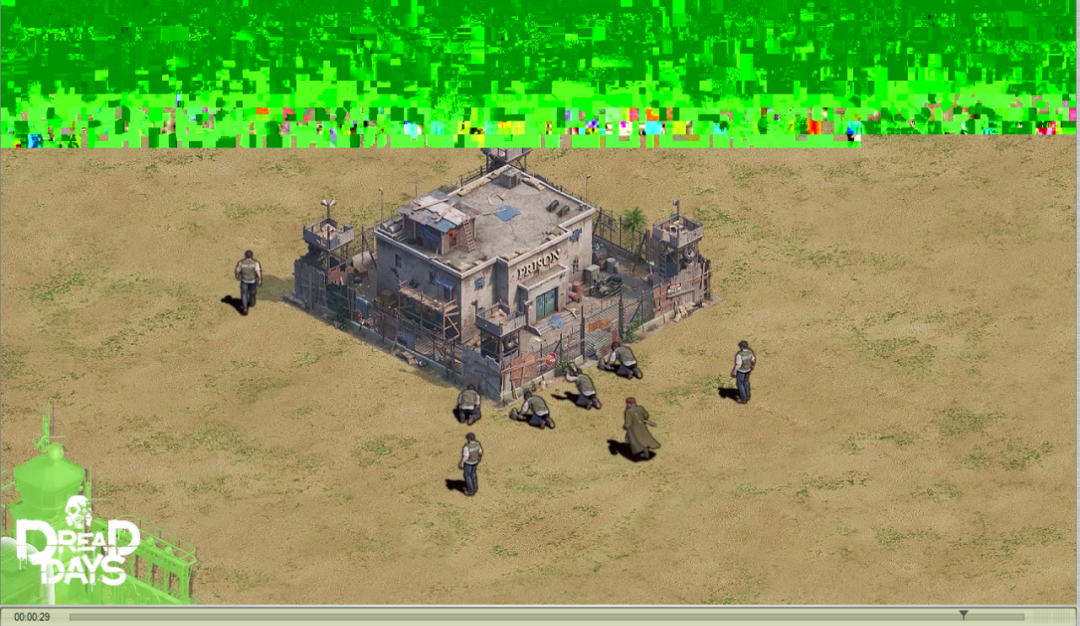

1. 播放到衔接处花屏 （Quicktime 播放器）

此处出现一个新的概念：TS格式  这里简单的认识就是传输流（transport stream）格式

二：使用concat协议

方式：

ffmpeg -i "concat:/xxx/a.ts|/xxx/b.ts" -c copy c.mp4

注意这种方式是使用协议，作用层面也是在文件层，也不会导致编码和解码，所以速度也是很快。

然而，可以很负责任的告诉你， 结果依然很容易出现可能的问题：

1. 播放到衔接处花屏 （Quicktime 播放器）
2. 播放到衔接处屏幕异常（定住了）声音正常或声音不正常视频正常

三：使用ffmpeg的concat滤镜

方式：

ffmpeg -i a.mp4 -i b.mp4 -filter_complex '[0:0][0:1][1:0][1:1]concat=n=2:v=1:a=1[v][a]' -map [v] -map [a] c.mp4

#简单解释一下，[0:0]第一个文件视频流,[0:1]第一个文件音频流,如此类推
#concat的参数是n=2:v=1:a=1 意思是输入文件是2个，输出视频流1个，音频流1个分别映射在[v]和[a]中 ，最后封装到c.mp4

（更详细的使用方式可以前往Wiki查看：FFmpeg实践应用之——Complex filter）

这种方式跑下来的特点是：

1. 速度相对较慢
2. CPU消耗高
3. 有点小复杂

然而，可以很负责任的告诉你， 结果依然很容易出现前面说的问题。

到这里，先小总结一下， 以上三种方式

1. 一和二拼接上都很快
2. 都容易出现异常的花屏等问题。
3. concat 命令格式下是作用于流的层面，而在协议格式下是作用于文件的层面的

好，先提几个问题：

1. 为何拼接上前两种都很快？

答：在协议的文件层面很好理解，就是类似linux的cat或者win的copy命令所以快，而在流式的命令行层面为何也挺快呢？其实关键是参数： -c copy 该参数的意思是对解构出来的流 完全不做处理直接拷贝，所以快！（网上的解释很多其实是错的 不是因为使用了concat的命令格式的原因）

第三种之所以慢是因为它走了

【解开容器】->【提取数据流】->【从新编码数据流】->【重新融合到容器】

的流程（大致流程）该过程就是耗GPU的过程

1. 为何都容易出现花屏或者画面跟音频不同步等的问题？

答：原因是两个源文件的流编码格式可能不同，时基可能不同、采样率可能不同、两个文件的所有流可能长度不一样，这里贴一下官方的解释：

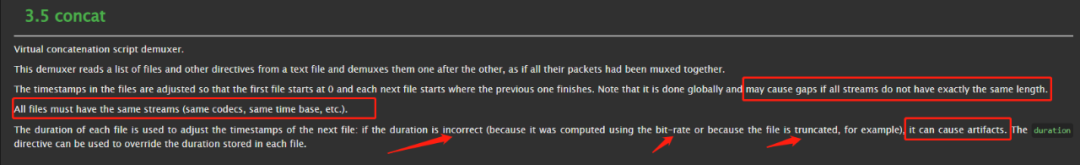

https://ffmpeg.org/ffmpeg-formats.html#concat

此处出现新的概念：时基，后面解释。

好回到主线：

为了使视频拼接结果正常，我们不得不考虑官方说的上述影响因素：

1. 原始文件的编码格式
2. 原始文件的时基
3. 原始文件的采样率

于是解决思路先按这个思路来

先确保文件的编码格式相同、时基、采样率都一样！

查看文件信息：

ffprobe -i /xxx/a.mp4
ffprobe -i /xxx/b.mp4

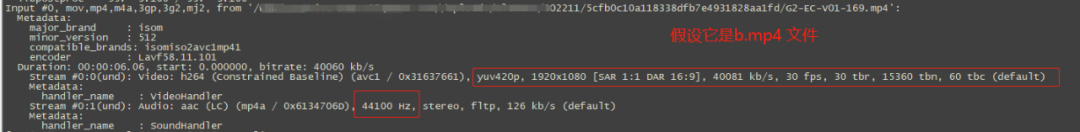

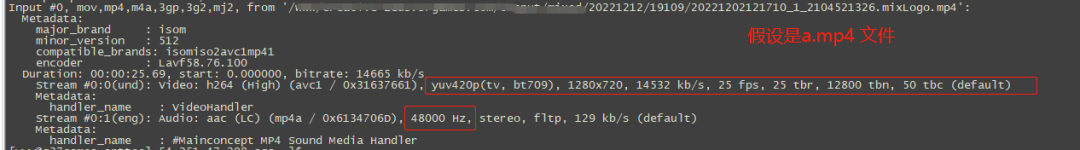

从上面两张图上可以看得到 两个文件的视频编码格式都是 h264, 音频编码格式是aac ，所以：

原始文件的编码格式是相同的。

其中的概念通过网络搜索资料得到解释：

fps：每秒帧数（frame per second）

tbr: 表示帧率（time base rate），该参数倾向于一个基准，往往tbr跟fps相同

tbn: 视频流的时间基准，就是把时间拆解得更细的份数，以便于协调其它时间节奏。

tbc：视频流的解码时间基准（不是很懂，但跟解码视频流时有关）

现在解决第2和第3的差异，经过搜索可以用下面的方式：

ffmpeg -i /xxx/b.mp4  -r 25 -ar 48000 -video_track_timescale 12800 /xxx/bb.mp4 -y

#-r 视频采样率
#-ar 音频采样率
#-video_track_timescale 视频轨道时间刻度 时间基参数，
#还有一个参数：-time_base 但我试了效率很低 重新编码，效率很低，不知为何。

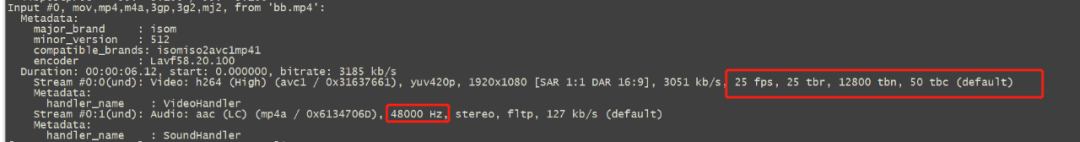

经过上面的重新编码，结果为：

实现了 两个视频的时间基一致、采样率一致。

在此基础上，将它们转为ts格式，然后进行拼接即可（参照上面的 生成ts）

ffmpeg -i 'concat:/xxx/a.ts|/xxx/b.ts' -acodec copy -vcodec copy -absf aac_adtstoasc -threads 2 '/xxx/c.mp4' -y

#最终生成我们要的c.mp4

现在，我们来粗略理解一下视频播放时候发生的事情。

当一帧帧画面呈现出流畅动画的感觉，在真实的视频播放过程中每一帧图片都是经过压缩的（因为完整的图片帧的数据太大），而在这个领域NB的人为了压缩而设计视频流中的画面帧的概念：

即分为：I帧、P帧、B帧 （帧间编码技术）

记住核心原理就是：任何编码都意味着压缩！任何解码都意味着解压缩！

I帧：即关键帧，通俗的理解就是它这一帧反映了画面的变化（好像以前我们做动画时候的关键帧）或呈现了完整意义的画面内容。

P帧：是采用了向前时间预测的编码方式。

B帧：是采用了双向时间预测的编码方式。也即它提高了压缩比，但是它依赖于前面的帧和后面的帧来作为参考。

总结为：I 帧可以不依赖其他帧就解码出一幅完整的图像，而 P 帧、B 帧不行。P 帧需要依赖视频流中排在它前面的帧才能解码出图像。B 帧则需要依赖视频流中排在它前面或后面的帧才能解码出图像。

(H.264 的编码格式就是使用了上面的帧间编码最新压缩技术。)

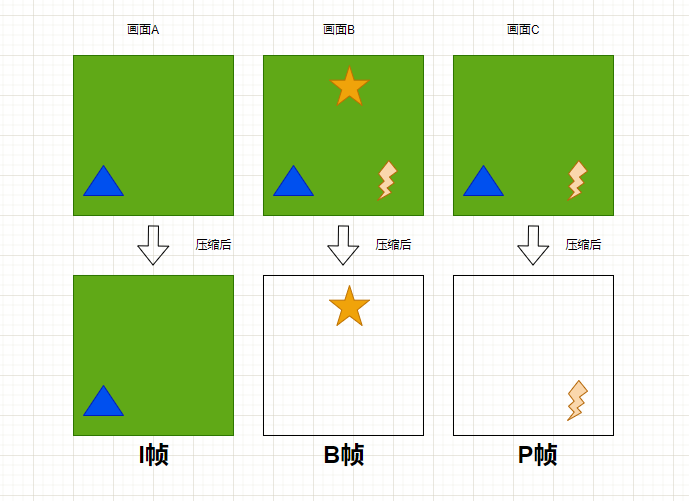

画个图来表达一下：

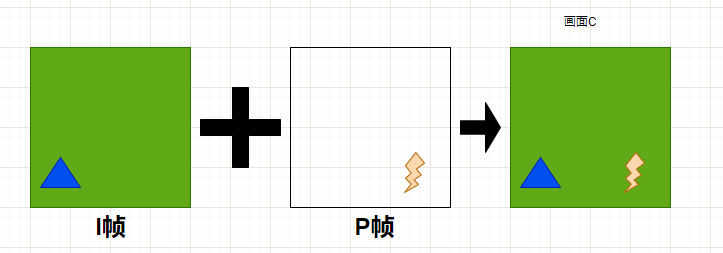

假设画面A经过压缩后变为I帧图像数据，可以理解为I帧数据基本上完整保留了画面应该呈现的内容。（几乎没压缩）

画面B，经过压缩后变为B帧数据，单单解读它的时候无法还原回画面B

画面C，经过压缩后变为P帧数据，单单解读它也无法还原回画面C

但是 P帧+I帧 = 画面C ，也即P帧只需要知道前面的I帧就可以还原为画面C

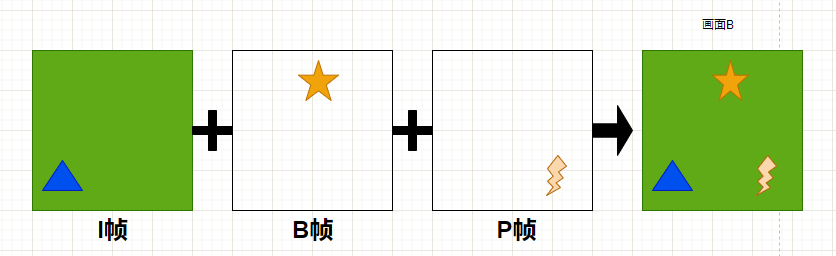

类似的， B帧需要 + I帧 + P帧 才能还原画面B

B帧压缩的内容最大，但它的还原需要结合后面的P帧才可以。

所以这里画面数据帧的解码有顺序的问题，涉及时间的协调，播放时画面的呈现时间，跟画面帧的解码的时间是不一样，这涉及两个时间概念: DTS和PTS

DTS：解码时间戳。

PTS：显示时间戳。

这两个时间戳在使用上，还需要以时间基为参照，所谓时间基（timebase）可以简单的理解为时间刻度范围。

比如把1s分为25等分，每等分就是1/25 ，time_base={1，25}，h265、h265的时间基一般用90000，即，time_base={1，90000}

所以显示的时间戳=pts*time_base

当 pts =0 time_base={1,25} 则显示时间戳为 0

当 pts =1 time_base={1,25} 则显示时间戳为 1*1/25

当 pts =2 time_base={1,25} 则显示时间戳为 2*1/25

类似的解码时间戳也是这么算的，只不过解码的帧会根据帧类型进行先后次序的调整。

事实上，时间基概念的引入不仅仅是视频解码播放的优化，在协同音频流上也是有这个作用的。

总结：根据理解：视频出现花屏、卡屏等的原因可能有如下情况：

视频解码的时候 丢失了B帧、P帧，解码失败就会马赛克。

视频如果丢失了I帧，画面应该是卡顿，直到下一个I帧出现。

视频的时基协调不一致的情况下（两个视频拼接）很容易出现跳画面或者音画不同步等情况。

另外，关于获取视频的基础信息，需要借助ffprobe 这个工具：

ffprobe -v quiet -print_format json -show_streams '/xxx/a.mp4'

参考：

https://trac.ffmpeg.org/wiki/Concatenate

https://blog.51cto.com/u_14653665/5105745

作者：黄坚林 | 来源：公众号——37DATA
