音视频编解码—JPEG3 Baseline流程介绍

上一篇讲解了jpeg的基本调用逻辑，但是有朋友私信说其中几个概念不太理解，所以本文做一下说明：

base line JPEG

JPEG 有许多指定版本，JPEG base line 压缩仅包含一组最低要求：是有损的，无法准确重建原始图像

Baseline（“标准”）使用大多数网络浏览器都能识别的格式。Baseline优化创建具有优化颜色和稍小文件大小的文件。

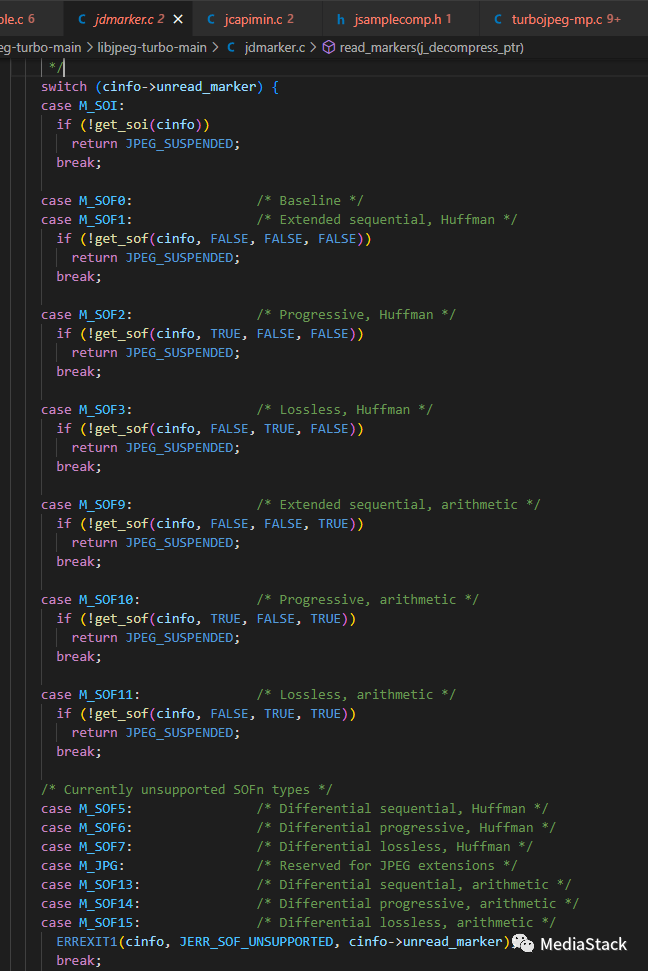

Progressive 在下载时显示一系列越来越详细的图像版本（您指定数量）。（并非所有网络浏览器都支持优化和渐进式 JPEG 图像。）”当然选择不同的版本，择压缩对应的算法就不太一样，所对应的SOF也有差别，如下图所示：

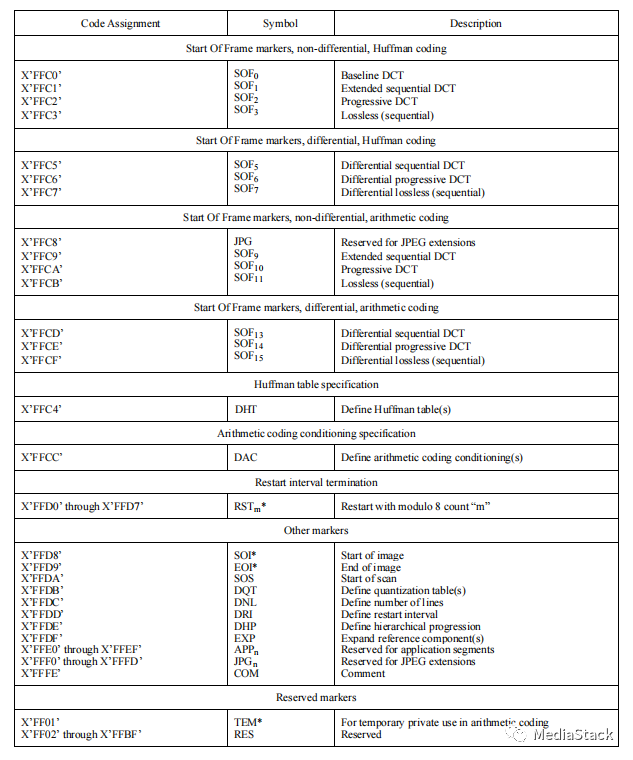

在标准也有对应的体现：

但是实际使用过程中，我们一般是baseline JPEG和Progressive JPEG两个主要版本：

使用基线 JPEG，用户将首先看到图像的顶部，然后是另一部分，依此类推，直到下载完整个图像。JPEG Baseline (Process 1): Default Transfer Syntax for Lossy JPEG 8-bit Image Compression 基本就是8bit的压缩，

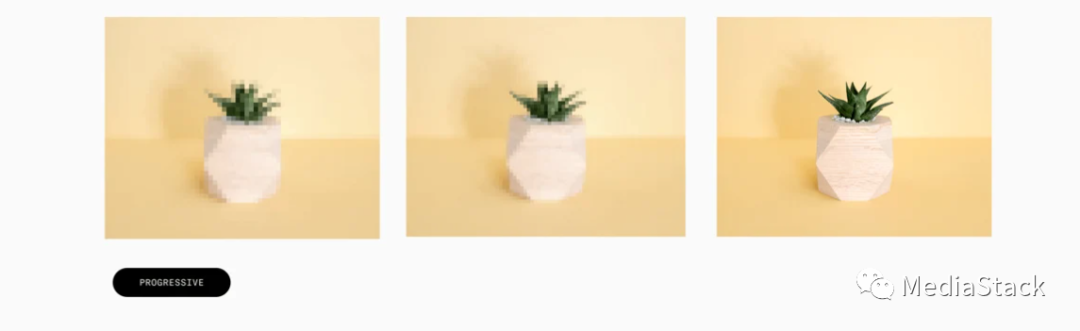

Progressive JPEG版本的工作方式不同：它显示图像的模糊预览，然后逐渐增加细节级别，直到图像达到其原始质量。这是它的样子：

这种情况下用户可以立即看到物体的轮廓，然后图片在加载时变得更加清晰。

当加载过程达到 50% 时，用户将清楚地看到图像，几乎没有明显的失真，而基线 JPEG 在 50% 时只显示一半的图片。

data_precision

“位”是计算机将信息存储为 1 或 0 的方式。一个位对于“是”或“否”之外的任何事情都没有真正的好处，因为它只能有 2 个值。如果它是一个像素，它将是纯黑色或纯白色。

“位深度”决定了您可以相对于某个值范围进行的最小更改。如果我们的比例是从纯黑到纯白的亮度，那么我们从一个 2 位数字得到的 4 个值将包括：黑色、深色中间调、浅色中间调和白色。这是一个非常粗糙的比例，对照片不是很有用。但是，如果我们有足够的位，我们就有足够的灰度值来制作从黑色到白色的完美平滑渐变。

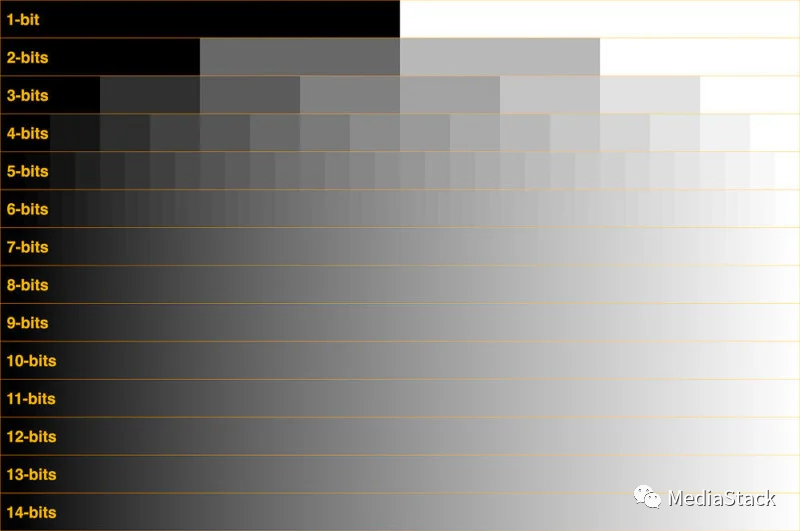

这是一个比较不同位深度下的黑色到白色渐变的示例。此处嵌入的图像只是一个示例，单击此处可查看位深度高达 14 位的 JPEG2000 格式的全分辨率图像。根据显示器的质量，您可能最多只能显示 8-10 位的差异。

*JPEG 8位：这是最常见的JPEG方式，每个像素使用8位。这允许图像中表示256种颜色或灰度。JPEG 8位适用于大多数标准照片和图形。

*JPEG 12位：这种JPEG方式使用12位每像素，这允许图像中表示4,096种不同的颜色或灰度级别。这种更高的位深度在科学和医学成像中很有用，需要更准确的颜色或灰度表示。

*JPEG 16位：这种JPEG方式使用16位每像素，这允许图像中表示65,536种不同的颜色或灰度级别。这种更高的位深度通常用于卫星图像、X射线成像和其他科学成像应用中，这些应用需要极高的细节和颜色准确度。

特别备注

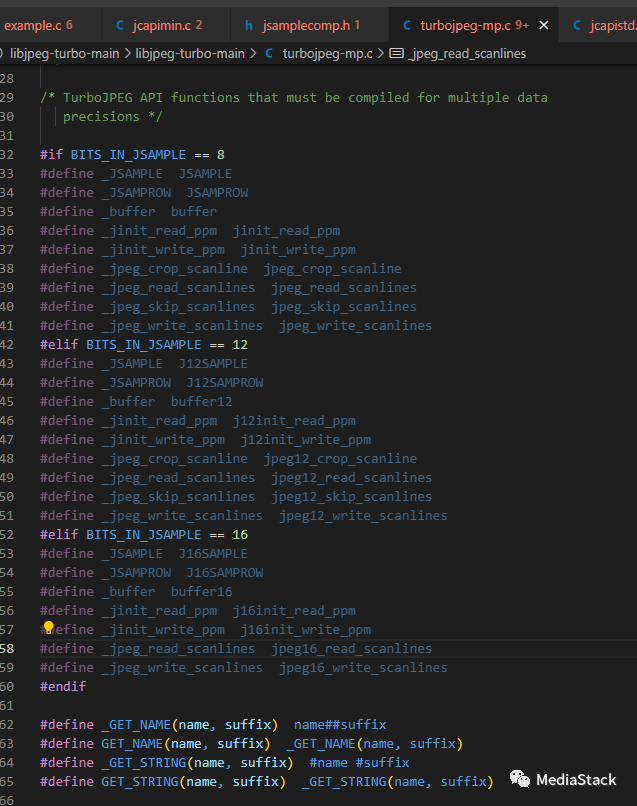

JPEG库中有大量的Define，用来连接到具体实现，例如下图：

颜色量化

JPEG 采用了两种不同的颜色量化过程：一次粗略的量化过程和一次更细致的量化过程。这两个过程被称为“一次扫描”和“二次扫描”，也被称为“粗略量化”和“细化量化”。

以下是 JPEG 的两次颜色量化过程的简要说明：

一次扫描（粗略量化）：

在一次扫描期间，JPEG 首先将 RGB 颜色空间中的图像转换为 YCbCr 颜色空间。然后，它将色度信号 Cb 和 Cr（也称为“色差”信号）进行下采样（降低分辨率）以减少图像数据量。接下来，它对每个 8×8 的图像块执行离散余弦变换（DCT）以将空间域数据转换为频域数据。最后，JPEG 对每个 8×8 块进行颜色量化，该量化将每个块中的每个颜色值舍入到最接近的量化级别，以减少颜色数据量。

二次扫描（细化量化）：

在二次扫描期间，JPEG 采用了更为细致的颜色量化过程。该过程使用第一次扫描的结果作为基础，并对每个块的量化级别进行微调，以更好地适应图像中的颜色变化。这个过程中需要对每个块中的每个颜色值进行重新量化，并将其舍入到新的量化级别。二次扫描过程可以通过使用更高的量化表来实现，或者通过对第一次扫描中的量化表进行微调来实现。

综上所述，JPEG 的两次颜色量化过程都是为了减少图像数据量和提高压缩比。一次扫描提供了初步的颜色量化结果，而二次扫描进一步微调了量化级别以提高压缩效果。

更加详细的说明，可以参考如下文章：http://www.leptonica.org/color-quantization.html

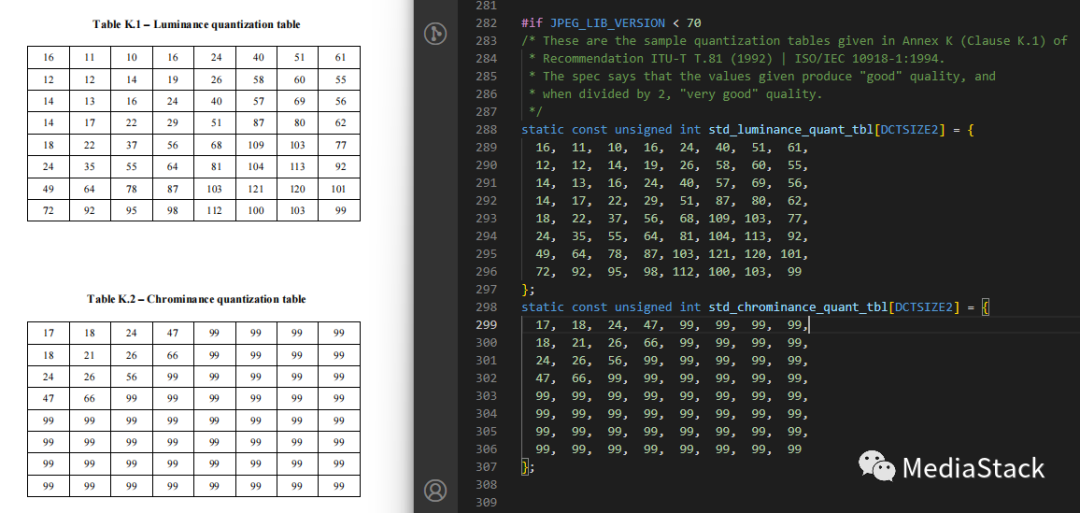

DTC量化表

Baseline核心流程

那Baseline具体是如何实现的呢？我们跟踪一下关键点：

main函数传参时候就是按照8bit进行，所以sample肯定是baseline了，同时，量化参数是75，为之后做准备。

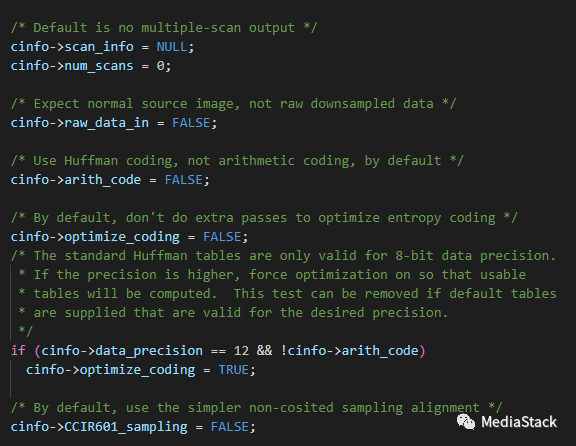

jpeg_set_defaults中初始化一些默认值，可以看出，scan info 为空，num_scans为0，arith_code为false，optimize_coding为false，这些值都会影响流程的走向。

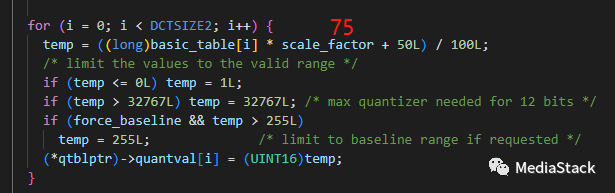

jpeg_set_linear_quality中设置量化表：依据main中设置的75量化因子，以及和量化表中参数乘积，同时受限于8bit的封顶最大值仅为255。

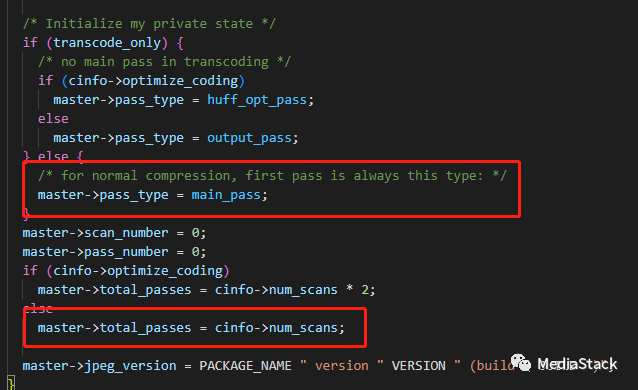

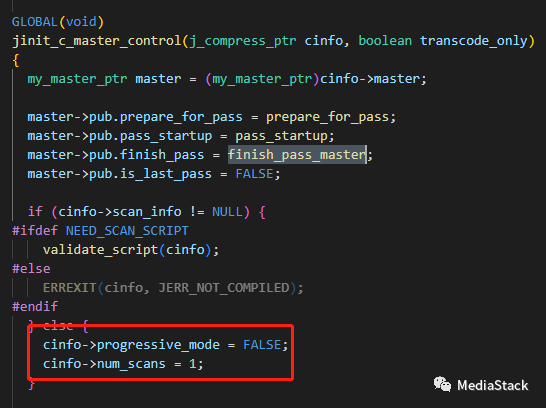

jinit_compress_master -> jinit_c_master_control

颜色空间转换

色彩空间转换是将输入图像从RGB色彩空间转换为YCbCr色彩空间，这是JPEG压缩算法所采用的色彩空间。在这个过程中，对于8位输入图像，可以使用不同的量化矩阵进行加权。由于人眼对于颜色的感知与亮度的感知有所不同，因此使用YCbCr色彩空间能够使得JPEG压缩算法更加高效。

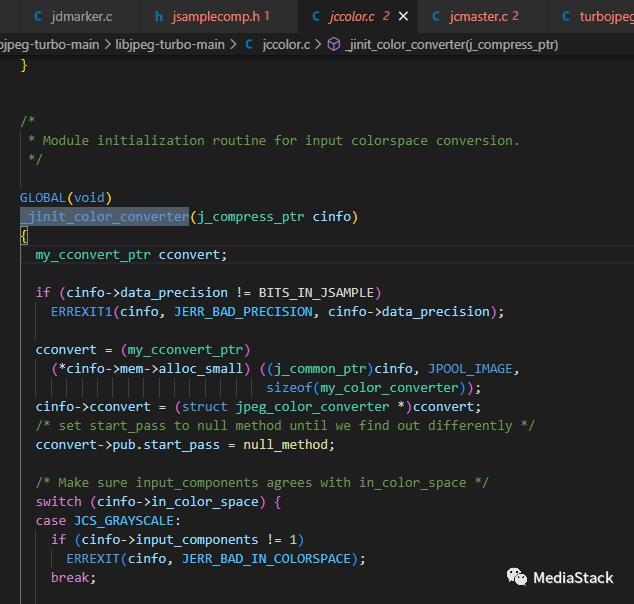

颜色空间转化相关代码可以参考：libjpeg-turbo-mainjccolor.c，

支持的颜色空间转换包括：grayscale_convert，rgb_gray_convert，rgb_rgb_convert，rgb_ycc_convert，cmyk_ycck_convert

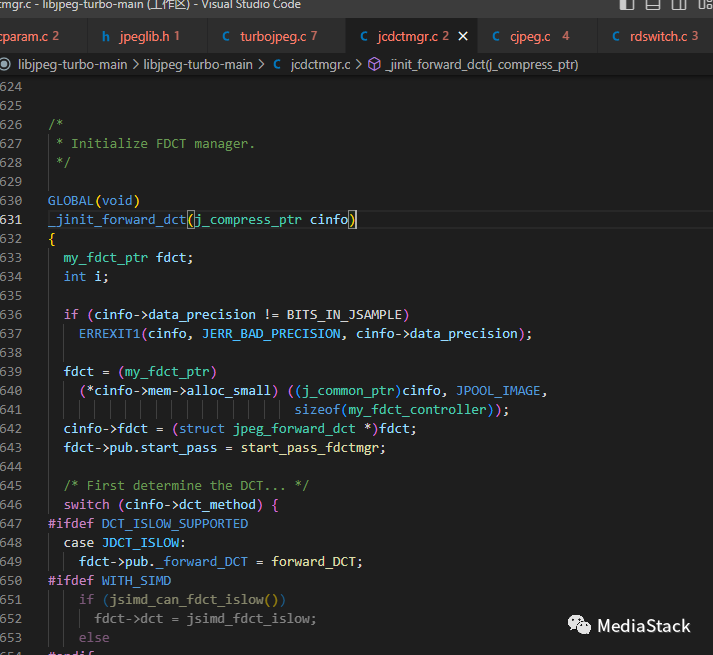

分块和DCT变换

分块和DCT变换是将输入图像分成多个8×8的块，并对每个块进行离散余弦变换（DCT）。DCT变换能够将8×8块中的像素数据转换为一组DCT系数，这些系数包含了该块的频域信息。在这个过程中，可以对每个块使用不同的量化矩阵进行加权，从而在一定程度上影响压缩效果。

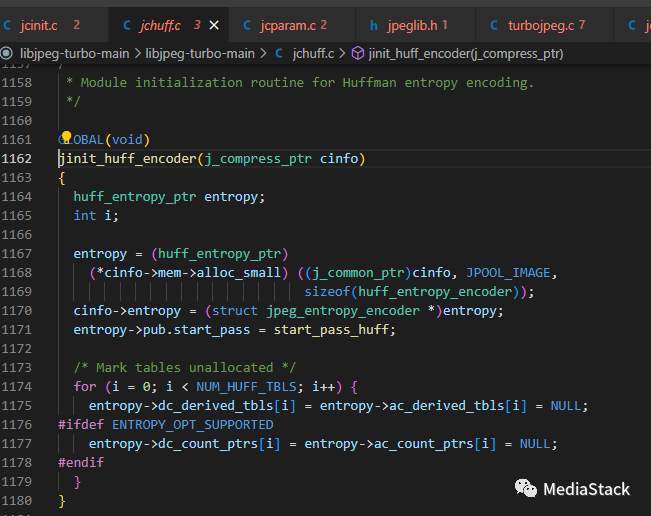

量化和熵编码（quantization and entropy coding）

量化是将DCT系数进行量化，将高频信息的量化步长增大，从而降低高频信息的精度，以达到压缩数据的目的。在这个过程中，可以使用不同的量化矩阵进行加权。熵编码是将量化后的系数进行编码，以减少压缩后的数据量。这个过程中使用了霍夫曼编码（Huffman coding）和游程编码（run-length encoding）等技术，将出现概率高的系数用较短的编码表示，从而进一步减小压缩后的数据量。
