WebRTC QoS方法之视频接收端NACK实现

导语 | 上一篇文章我们详解了WebRTC中视频接收端NACK的实现，本文将为大家进一步详细解读WebRTC中视频接收端NACK的实现。文章中引用的WebRTC代码基于master，commit：f412945f05ce1ac372a7dad77d85498d23deaae源码分析。

概述

WebRTC接收端触发发送NACK报文有两处：

接收RTP报文，对序列号进行检测，发现有丢包，立即触发发送NACK报文；
定时检查nack_list_队列，发现丢包满足申请重传条件，立即触发发送NACK报文。

函数实现

1、检测丢包触发

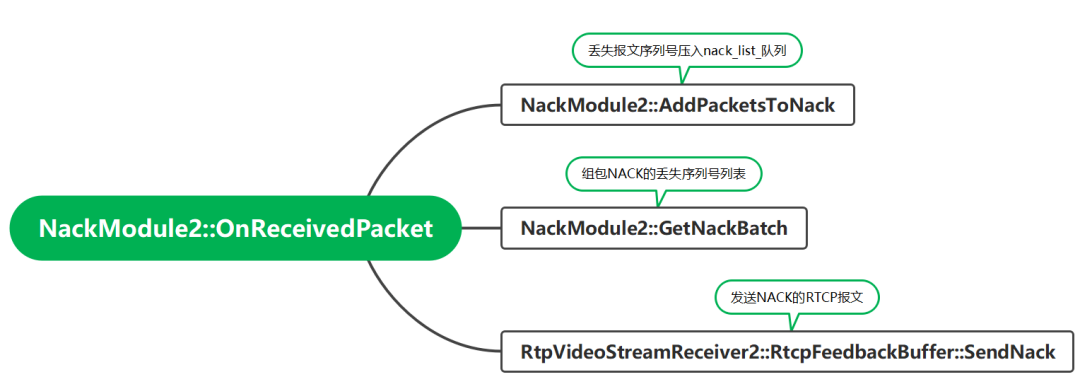

核心函数是NackModule2::OnReceivedPacket。

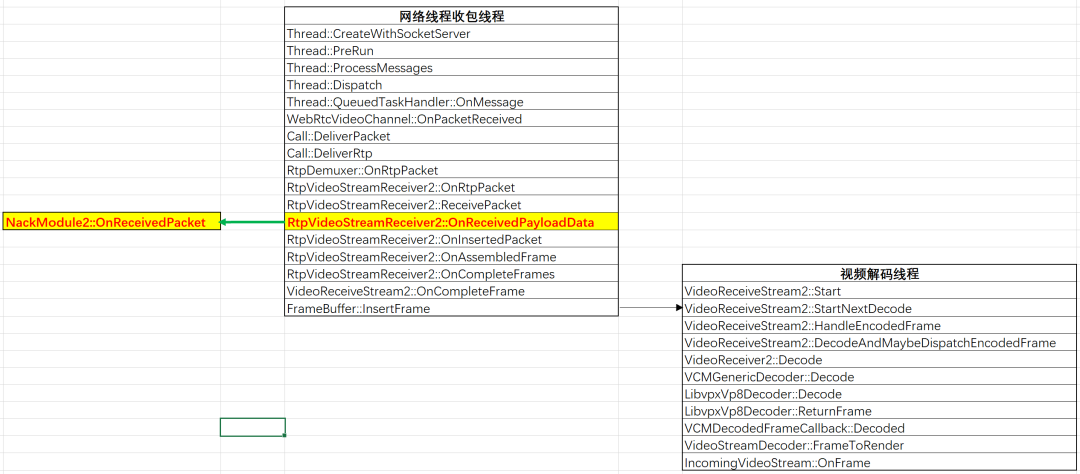

NackModule2::OnReceivedPacket函数在整个网络报文接收线程的调用栈的位置：

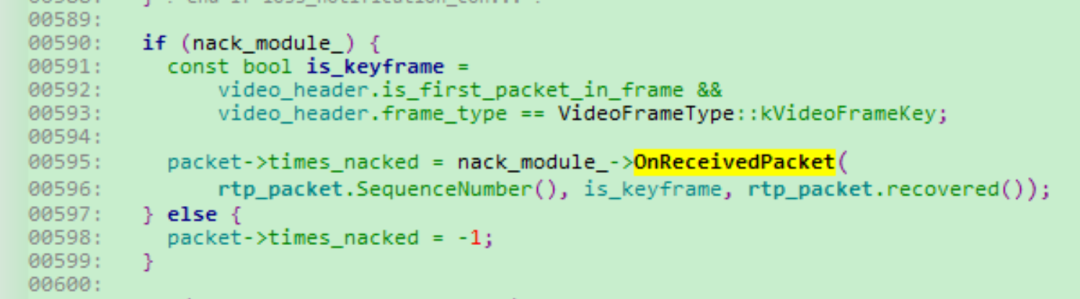

RtpVideoStreamReceiver::OnReceivedPayloadData调用NackModule2::OnReceivedPacket：

2. 定时检查触发

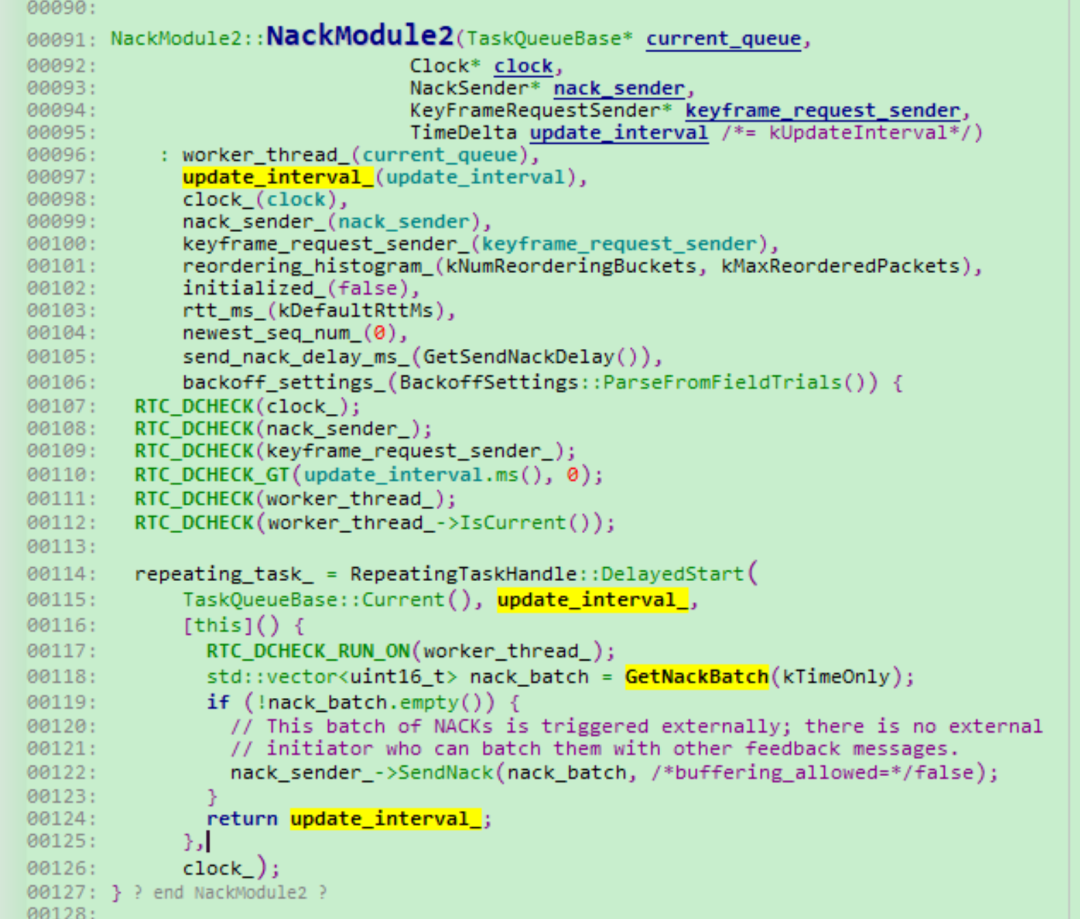

kTimeOnly模式默认周期调度时间是20ms。

static constexpr TimeDelta kUpdateInterval = TimeDelta::Millis(20);

3、核心函数思想

NackModule2::AddPacketsToNack和NackModule2::GetNackBatch是NACK核心函数。

NackModule2::AddPacketsToNack：决定是否将该报文放入NACK队列。


void NackModule2::AddPacketsToNack(uint16_t seq_num_start,
                                   uint16_t seq_num_end) {
  // Called on worker_thread_.
  // Remove old packets.
  auto it = nack_list_.lower_bound(seq_num_end - kMaxPacketAge);
  nack_list_.erase(nack_list_.begin(), it);

  // If the nack list is too large, remove packets from the nack list until
  // the latest first packet of a keyframe. If the list is still too large,
  // clear it and request a keyframe.
  uint16_t num_new_nacks = ForwardDiff(seq_num_start, seq_num_end);
  if (nack_list_.size() + num_new_nacks > kMaxNackPackets) {
    while (RemovePacketsUntilKeyFrame() &&
           nack_list_.size() + num_new_nacks > kMaxNackPackets) {
    }
    if (nack_list_.size() + num_new_nacks > kMaxNackPackets) {
      nack_list_.clear();
      RTC_LOG(LS_WARNING) << "NACK list full, clearing NACK"
                             " list and requesting keyframe.";
      keyframe_request_sender_->RequestKeyFrame();
      return;
    }
  }
  for (uint16_t seq_num = seq_num_start; seq_num != seq_num_end; ++seq_num) {
    // Do not send nack for packets that are already recovered by FEC or RTX
    if (recovered_list_.find(seq_num) != recovered_list_.end())
      continue;
    NackInfo nack_info(seq_num, seq_num + WaitNumberOfPackets(0.5),
                       clock_->TimeInMilliseconds());
    RTC_DCHECK(nack_list_.find(seq_num) == nack_list_.end());
    nack_list_[seq_num] = nack_info;
  }
}

该函数的中心思想是：

nack_list的最大长度为kMaxNackPackets，即本次发送的nack包至多可以对kMaxNackPackets个丢失的包进行重传请求。如果丢失的包数量超过kMaxNackPackets，会循环清空nack_list中关键帧之前的包，直到其长度小于kMaxNackPackets。也就是说，放弃对关键帧首包之前的包的重传请求，直接而快速的以关键帧首包之后的包号作为重传请求的开始；
nack_list中包号的距离不能超过kMaxPacketAge个包号。即nack_list中的包号始终保持 [cur_seq_num – kMaxPacketAge, cur_seq_num] 这样的跨度，以保证nack请求列表中不会有太老旧的包号。

NackModule2::GetNackBatch：决定是否发送NACK请求重传该报文，两种触发方式都是调用这个函数。

std::vector<uint16_t> NackModule2::GetNackBatch(NackFilterOptions options) {
  // Called on worker_thread_.
  bool consider_seq_num = options != kTimeOnly;
  bool consider_timestamp = options != kSeqNumOnly;
  Timestamp now = clock_->CurrentTime();
  std::vector<uint16_t> nack_batch;
  auto it = nack_list_.begin();
  while (it != nack_list_.end()) {
    TimeDelta resend_delay = TimeDelta::Millis(rtt_ms_);
    if (backoff_settings_) {
      resend_delay =
          std::max(resend_delay, backoff_settings_->min_retry_interval);
      if (it->second.retries > 1) {
        TimeDelta exponential_backoff =
            std::min(TimeDelta::Millis(rtt_ms_), backoff_settings_->max_rtt) *
            std::pow(backoff_settings_->base, it->second.retries - 1);
        resend_delay = std::max(resend_delay, exponential_backoff);
      }
    }
    bool delay_timed_out =
        now.ms() - it->second.created_at_time >= send_nack_delay_ms_;
    bool nack_on_rtt_passed =
        now.ms() - it->second.sent_at_time >= resend_delay.ms();
    bool nack_on_seq_num_passed =
        it->second.sent_at_time == -1 &&
        AheadOrAt(newest_seq_num_, it->second.send_at_seq_num);
    if (delay_timed_out && ((consider_seq_num && nack_on_seq_num_passed) ||
                            (consider_timestamp && nack_on_rtt_passed))) {
      nack_batch.emplace_back(it->second.seq_num);
      ++it->second.retries;
      it->second.sent_at_time = now.ms();
      if (it->second.retries >= kMaxNackRetries) {
        RTC_LOG(LS_WARNING) << "Sequence number " << it->second.seq_num
                            << " removed from NACK list due to max retries.";
        it = nack_list_.erase(it);
      } else {
        ++it;
      }
      continue;
    }
    ++it;
  }
  return nack_batch;
}

该函数的中心思想是：

因为报文有可能出现乱序抖动情况，不能说检测出丢包就立即重传，需要等待send_nack_delay_ms_，当等待时间大于send_nack_delay_ms_，申请重传。send_nack_delay_ms_是系统初始化时，在GetSendNackDelay()配置。根据实际场景配置合理值。比方说可以牺牲一定带宽保证实时性要求比较高场景，send_nack_delay_ms_可以配置成0；
因为NACK产生的延时主要在RTT环路延时上，所以再次重传的时间一定要大于rtt_ms_，当两次发送NACK重传请求时间大于rtt_ms_时，才会申请再次重传；
视频会议场景对实时性要求很高，当报文一直处于丢包状态，不能持续申请重传，最大重传次数为kMaxNackRetries，超过最大重传次数，放弃该报文。不再重传。使用其他QoS手段进行恢复。
因为报文有可能出现乱序抖动情况，不能说检测出丢包就立即重传，需要等待send_nack_delay_ms_，当等待时间大于send_nack_delay_ms_，申请重传。send_nack_delay_ms_是系统初始化时，在GetSendNackDelay()配置。根据实际场景配置合理值。比方说可以牺牲一定带宽保证实时性要求比较高场景，send_nack_delay_ms_可以配置成0；
因为NACK产生的延时主要在RTT环路延时上，所以再次重传的时间一定要大于rtt_ms_，当两次发送NACK重传请求时间大于rtt_ms_时，才会申请再次重传；
视频会议场景对实时性要求很高，当报文一直处于丢包状态，不能持续申请重传，最大重传次数为kMaxNackRetries，超过最大重传次数，放弃该报文。不再重传。使用其他QoS手段进行恢复。

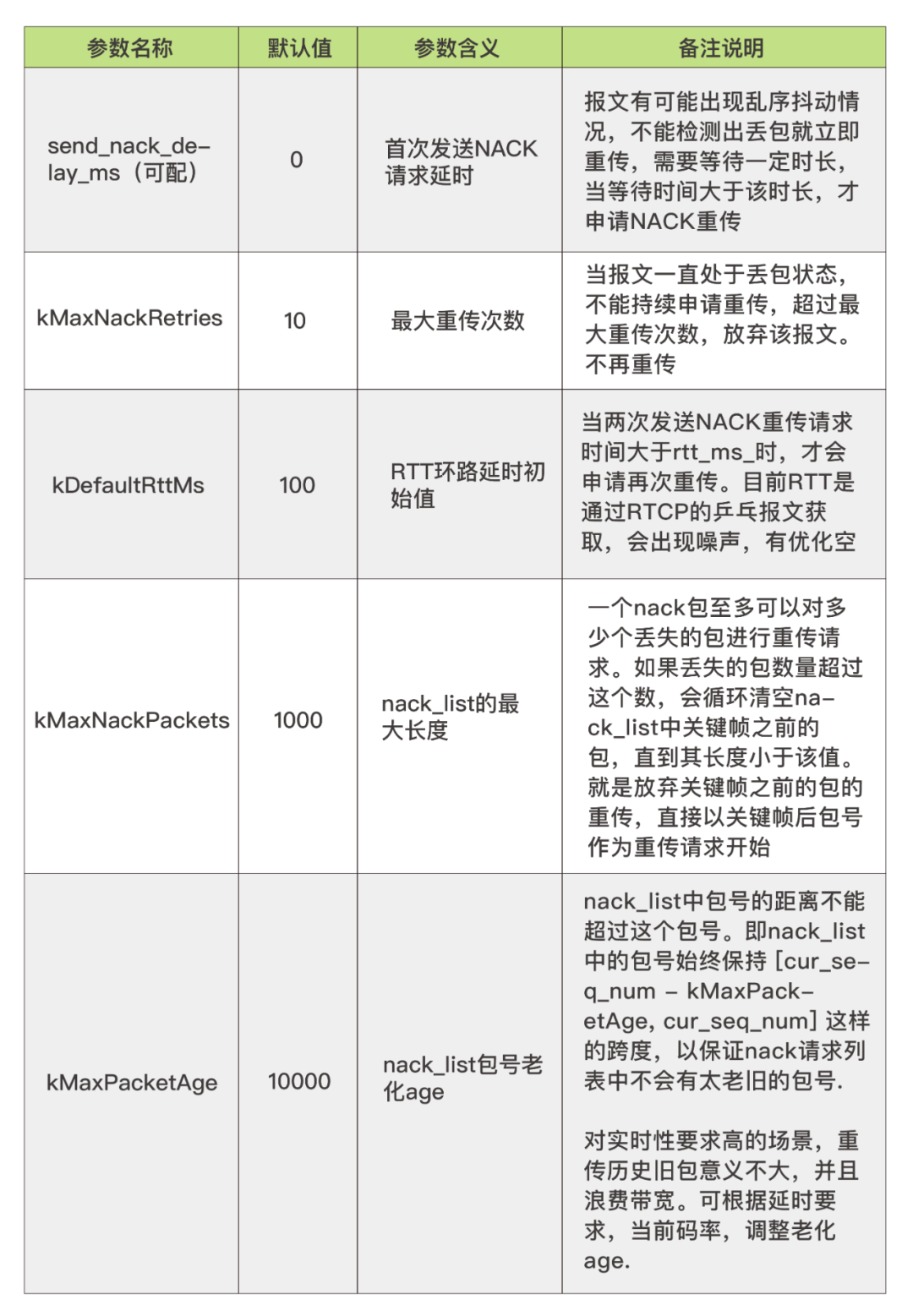

接收端NACK参数汇总
