浅析CTC工作原理及算法、训练过程

音频技术 • 来源：青榴实验室 • 2023年2月21日下午3:32 • 技术文章

CTC应用背景

在语音识别和文字识别的领域，我们的数据集是音频文件和文本，但是，音频文件和文本很难在单位上对齐，比如有人说话快，有人说话慢，有的字符间距离不同，因此这种序列标签的对齐有时候是非常困难的，而如果不能序列对齐，是没办法训练样本的，从而就不能很好的进行语音识别和文字识别。因此为了解决这一问题，Hannun等人在2017年distill.pub上发表文章，提出了联结时间分类（Connectionist Temporal Classification，后面用CTC简写表示）。CTC是一种避开输入与输出手动对齐的一种方式，是非常适合语音识别或者OCR这种应用。

本章主要讨论下CTC 的基本实现原理和推导公式，CTC是可以用来解决训练时，字符标签无法对齐的问题。

CTC的定义

给定输入序列X=[x1,x2,…,xt]，以及对应的标签数据Y=[y1,y2,…,yu]，CTC就是要找到X和Y之间的一个映射，这种对时序数据进行分类的算法就是Temporal Classification。对比传统的分类方法，时序分类有如下难点：

1，X和 Y 的长度都是变化的；

2，X 和 Y 的长度是不相等的；

3，对于一个端到端的模型，我们并不希望手动设计X 和 Y 的之间的对齐。

CTC提供了解决方案，对于一个给定的输入序列X ，CTC给出所有可能的Y的输出分布。根据这个分布，我们可以输出最可能的结果或者给出某个输出的概率。

损失函数：给定输入序列X后，我们希望最大化Y 的后验概率P（Y|X），P（Y|X）是可导的，这样就可以执行梯度下降法，算出最大值P。

CTC算法推导

得到的X序列标签后，通过引入的空白符，并合并重复的字符，即可得到最终的标签，如下所示：

π表示不同路径，那么CTC在这个过程中需要做什么？对于给定输入x的情况下，输出为l的概率为：

其中，对于任意一条路径π有：

如对于T=12的路径π来说:

实际情况中一般手工设置 T大于等于20，有非常多条路径π，无法逐条求和直接计算p（L|x），所以需要一种快速的计算方法。

CTC训练过程

本质上是通过概率的梯度，调整LSTM的参数w，使得对于输入样本为π，使得P取得最大。定义所有经B变换后结果是l，且在 T 时刻结果为 lk（记为πt=lk），求导得：

注意上式第二项与ykt无关，所以：

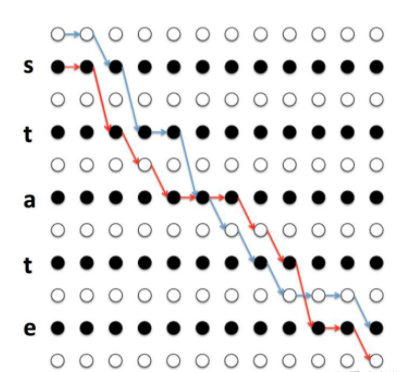

举例说明，还是看上面的例子 π1，π2（这里的下标 1,2代表不同的路径）：

在t=6时，恰好经过π6 = a,

π1，π2可以表示为：

那么π3，π4可以表示为：

因此，转换为计算：

因此，可以单独计算：

不妨令：

因此，以上的概率和可以表示为：

进一步推广，所有经过B变换且πt = lk的路径，可以写成如下形式：

所以，定义前向递推概率（forward）和和向后递推概率（backword）和分别用如下公式表示：

分别地推下来的话，就是:

因此，可以得到，概率和

可以发现，训练CTC，因此计算该函数的梯度才是核心，如下公式所示：

总结

CTC是一种Loss计算方法，用CTC代替Softmax Loss，训练样本无需对齐。引入blank字符，解决有些位置没有字符的问题，通过递推，快速计算梯度。

参考文献

[1] Connectionist Temporal Classification : Labelling Unsegmented Sequence Data with Recurrent Neural Networks. Graves, A., Fernandez, S., Gomez, F. and Schmidhuber, J., 2006. Proceedings of the 23rd international conference on Machine Learning, pp. 369–376. DOI: 10.1145/1143844.1143891

[2] Sequence Modeling with CTC. Hunnun, Awni, Distill, 2017

作者：徐鸣谦
