Android Camera2详解(Android Camera2架构和使用流程)

Camera API2是Google从Android5.0开始推出的配合HAL3使用的一套新架构,相比于API1,对应用层开发者而言开放了更多的自主控制权,主要特性包括:

  • 可以获取更多的帧(预览/拍照)信息以及手动控制每一帧的参数;
  • 对Camera的控制更加精细(比如支持调整focus distance,对焦曝光模式等);
  • 支持更多图片格式(yuv/raw);
  • 高速连拍

当然,就像硬币总是存在正反两面,Camera2架构在让我们获得更多控制权的同时也增加了使用的复杂度.

基本架构

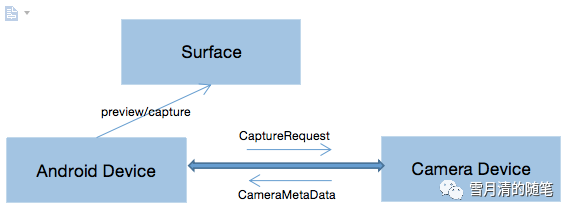

Android设备和Camera是通过管道pipeline的概念将两者进行串联的,在一个会话Session过程中系统发送Request,摄像头返回MetaData进行来回交互;预览和拍照等数据的传递是通过Surface进行.

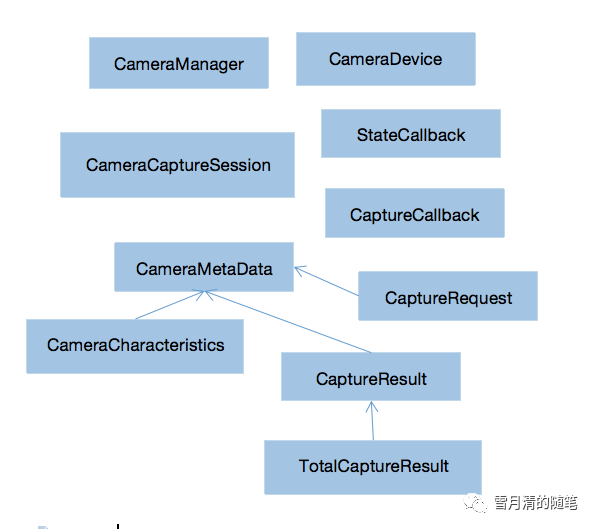

Camera2主要类


CameraManager:

相机管理类,用于打开,关闭摄像头和获取相机属性描述信息,通过

getSystemService(Context.CAMERA_SERVICE)获取实例;

CameraDevice:具体的相机实例,用于建立会话;

CameraCaptureSession:用于向相机发送获取图像的请求

CameraMetaData:相机属性描述的基类;

CameraCharacteristics:相机静态属性描述类,获取它管理的属性是不依赖于摄像头打开的。比如闪光灯支持的模式,预览、拍照支持的size列表等;

CaptureRequest和CaptureResult:两者是在Camera会话期间使用,系统发送CaptureRequest,摄像头返回CaptureResult

基本使用流程

启动预览

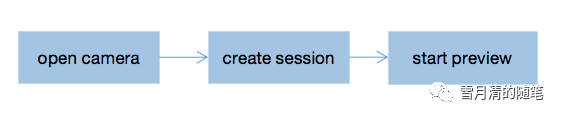

启动预览需要3个步骤,每一步都有StateCallback,在相应的callback中开启下一步。流程梳理起来比较简洁,但是实际用java编写代码的时候,callback的嵌套就让流程看起来不那么友好了…

此处吹一波kotlin的协程。

lifecycleScope.launch(Dispatchers.Main) {
    // 1. Open the selected camera
    camera = openCamera(cameraManager, args.cameraId, cameraHandler)

    // 2. Create session
    // 显示预览可以使用GLSurfaceView, SurfaceView或者TextureView
    // 此处viewFinder使用SurfaceView
    // Creates list of Surfaces where the camera will output frames
    val targets = listOf(viewFinder.holder.surface, imageReader.surface)

    // Start a capture session using our open camera and list of Surfaces where frames will go
    session = createCaptureSession(camera, targets, cameraHandler)

    // 3. Start preview
    val captureRequest = camera.createCaptureRequest(
               CameraDevice.TEMPLATE_PREVIEW).apply { addTarget(viewFinder.holder.surface) }

     // This will keep sending the capture request as frequently as possible until the
     // session is torn down or session.stopRepeating() is called
     session.setRepeatingRequest(captureRequest.build(), null, cameraHandler)
}

拍照

存在拍照需求时,在创建Session的时候需要提前配置用于拍照的Surface。


// Initialize an image reader which will be used to capture still photos
val size = characteristics.get(
            CameraCharacteristics.SCALER_STREAM_CONFIGURATION_MAP)!!
             .getOutputSizes(args.pixelFormat).maxBy { it.height * it.width }!!
imageReader = ImageReader.newInstance(
             size.width, size.height, args.pixelFormat, IMAGE_BUFFER_SIZE)

// Creates list of Surfaces where the camera will output frames
val targets = listOf(viewFinder.holder.surface, imageReader.surface)

点击拍照按钮进行拍照时,向Session提交一次携带了拍照Surface的Request,

照片数据可在OnImageAvailableListener回调获取。

imageReader.setOnImageAvailableListener({ reader ->
            val image = reader.acquireNextImage()
            Log.d(TAG, "Image available in queue: ${image.timestamp}")
        }, imageReaderHandler)
session.capture(...)

获取预览数据

在Camera API1中,预览数据是直接通过byte[]的形式返回给开发者的。Camera2中要获取预览数据则需要额外配置一下。

首先需要通过ImageReader创建的Surface在创建session的时候配置进去.

比如创建一个获取YUV格式的Surface:

imageReader = ImageReader.newInstance(
                size.width, size.height, ImageFormat.YUV_420_888, IMAGE_BUFFER_SIZE
      )

然后对该imageReader设置数据回调,并在启动预览的Request中将它的Surface添加进去,这样每一帧预览生成时就能通过数据回调获得Image对象,从这个数据包装对象中我们就可以拿到Y,U,V各个通道的数据了。

总结

Camera2的基本使用总结到这里,使用起来肯定是不如Camera1方便,不过能让应用层有更多的操作空间总是值得的,而且从Android9.0开始也不得不使用这套架构了。

(文章的代码引用自官方的例子Camera2Basic)

作者:雪月青
