RTCP与RTP协议介绍(RTCP与RTP区别)

实时传送协议（Real-time Transport Protocol或简写RTP）是一个网络传输协议，

它是由IETF的多媒体传输工作小组提出的一个标准，对应的RFC文档为RFC3550（RFC1889为其过期版本）.RFC3550不仅定义了RTP，而且定义了配套的相关协议RTCP（Real-time Transport Control Protocol，即实时传输控制协议）。

RTP协议详细说明了在互联网上传递音频和视频的标准数据包格式。它一开始被设计为一个多播协议，但后来被用在很多单播应用中。RTP协议常用于流媒体系统（配合RTCP协议或者RTSP协议）。因RTP协议和RTP控制协议RTCP一起使用，而且它是建立在用户数据报协议上的。RTP广泛应用于流媒体相关的通讯和娱乐，包括电话、视频会议、电视和基于网络的一键通业务（类似对讲机的通话）。

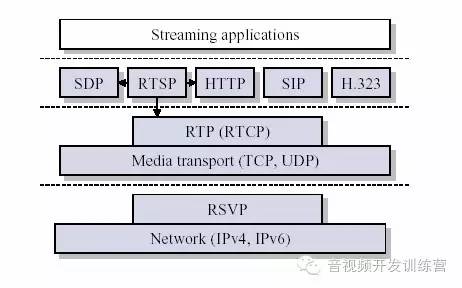

RTP（实时传输协议），顾名思义它是用来提供实时传输的，因而可以看成是传输层的一个子层。下图图给出了流媒体应用中的一个典型的协议体系结构。

从图中可以看出，RTP被划分在传输层，它建立在UDP上。同UDP协议一样，为了实现其实时传输功能，RTP也有固定的封装形式。RTP用来为端到端的实时传输提供时间信息和流同步，但并不保证服务质量。服务质量由RTCP来提供。

不少人也把RTP归为应用层的一部分，这是从应用开发者的角度来说的。操作系统中的TCP/IP等协议栈所提供的是我们最常用的服务，而RTP的实现还是要靠开发者自己。因此从开发的角度来说，RTP的实现和应用层协议的实现没不同，所以可将RTP看成应用层协议。 RTP实现者在发送RTP数据时，需先将数据封装成RTP包，而在接收到RTP数据包，需要将数据从RTP包中提取出来。

实时传输协议 RTP，RTP 提供带有实时特性的端对端数据传输服务，传输的数据如：交互式的音频和视频。那些服务包括有效载荷类型定义，序列号，时间戳和传输监测控制。应用程序在 UDP 上运行 RTP 来使用它的多路技术和 checksum 服务。2 种协议都提供传输协议的部分功能。不过,RTP 可能被其他适当的下层网络和传输协议使用。如果下层网络支持，RTP 支持数据使用多播分发机制转发到多个目的地。

注意 RTP 本身没有提供任何的机制来确保实时的传输或其他的服务质量保证，而是由低层的服务来完成。它不保证传输或防止乱序传输,它不假定下层网络是否可靠,是否按顺序传送数据包。RTP 包含的序列号允许接受方重构发送方的数据包顺序，但序列号也用来确定一个数据包的正确位置,例如,在视频解码的时候不用按顺序的对数据包进行解码。但是 RTP 原先的设计是用来满足多参与者的多媒体会议的需要，它没有限定于专门的应用。连续数据的储存，交互分布式仿真，动态标记，以及控制和测量应用程序也可能会适合使用 RTP

RTP协议格式：

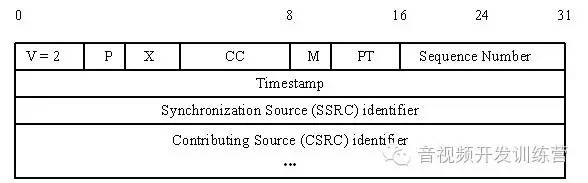

由上图中可知道RTP报文由两个部分构成–RTP报头和RTP的负载：

RTP报文由两部分组成：报头和有效载荷。RTP报头格式如图6.7所示，其中：

1.V：RTP协议的版本号，占2位，当前协议版本号为2。

2. P：填充标志，占1位，如果P=1，则在该报文的尾部填充一个或多个额外的八位组，它们不是有效载荷的一部分。

3. X：扩展标志，占1位，如果X=1，则在RTP报头后跟有一个扩展报头。

4. CC：CSRC计数器，占4位，指示CSRC 标识符的个数。

5. M: 标记，占1位，不同的有效载荷有不同的含义，对于视频，标记一帧的结束；对于音频，标记会话的开始。

6. PT: 有效载荷类型，占7位，用于说明RTP报文中有效载荷的类型，如GSM音频、JPEM图像等,在流媒体中大部分是用来区分音频流和视频流的，这样便于客户端进行解析。

7. 序列号：占16位，用于标识发送者所发送的RTP报文的序列号，每发送一个报文，序列号增1。这个字段当下层的承载协议用UDP的时候，网络状况不好的时候可以用来检查丢包。同时出现网络抖动的情况可以用来对数据进行重新排序，在helix服务器中这个字段是从0开始的，同时音频包和视频包的sequence是分别记数的。

8. 时戳(Timestamp)：占32位，时戳反映了该RTP报文的第一个八位组的采样时刻。接收者使用时戳来计算延迟和延迟抖动，并进行同步控制。

9. 同步信源(SSRC)标识符：占32位，用于标识同步信源。该标识符是随机选择的，参加同一视频会议的两个同步信源不能有相同的SSRC。

10. 特约信源(CSRC)标识符：每个CSRC标识符占32位，可以有0～15个。每个CSRC标识了包含在该RTP报文有效载荷中的所有特约信源。

如果扩展标志被置位则说明紧跟在报头后面是一个头扩展，其格式如下：

  0                   1                   2                   3
  0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |      defined by profile       |           length              |
 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
 |                        header extension                       |
 |                             ....                              |

RTP扩展头结构

RTP 提供扩展机制以允许实现个性化:某些新的与负载格式独立的功能要求的附加信息在RTP 数据包头中传输。设计此方法可以使其它没有扩展的交互忽略此头扩展。RTP扩展头格式如图3所示。

图3 RTP扩展头格式

若 RTP 固定头中的扩展比特位置 1，则一个长度可变的头扩展部分被加到 RTP 固定头之后。头扩展包含 16 比特的长度域，指示扩展项中 32 比特字的个数，不包括 4 个字节扩展头(因此零是有效值)。RTP 固定头之后只允许有一个头扩展。为允许多个互操作实现独立生成不同的头扩展，或某种特定实现有多种不同的头扩展,扩展项的前 16 比特用以识别标识符或参数。这 16 比特的格式由具体实现的上层协议定义。基本的 RTP 说明并不定义任何头扩展本身。

RTCP的封装

RTP需要RTCP为其服务质量提供保证，因此下面介绍一下RTCP的相关知识。

RTCP的主要功能是：服务质量的监视与反馈、媒体间的同步，以及多播组中成员的标识。在RTP会话期间，各参与者周期性地传送RTCP包。RTCP包中含有已发送的数据包的数量、丢失的数据包的数量等统计资料，因此，各参与者可以利用这些信息动态地改变传输速率，甚至改变有效载荷类型。RTP和RTCP配合使用，它们能以有效的反馈和最小的开销使传输效率最佳化，因而特别适合传送网上的实时数据。

从图 1可以看到，RTCP也是用UDP来传送的，但RTCP封装的仅仅是一些控制信息，因而分组很短，所以可以将多个RTCP分组封装在一个UDP包中。RTCP有如下五种分组类型。

类型	缩写表示	用途
200	SR（Sender Report）	发送端报告
201	RR（Receiver Report）	接收端报告
202	SDES（Source Description Items）	源点描述
203	BYE	结束传输
204	APP	特定应用

表 1 RTCP的5种分组类型

上述五种分组的封装大同小异，下面只讲述SR类型，而其它类型请参考RFC3550。

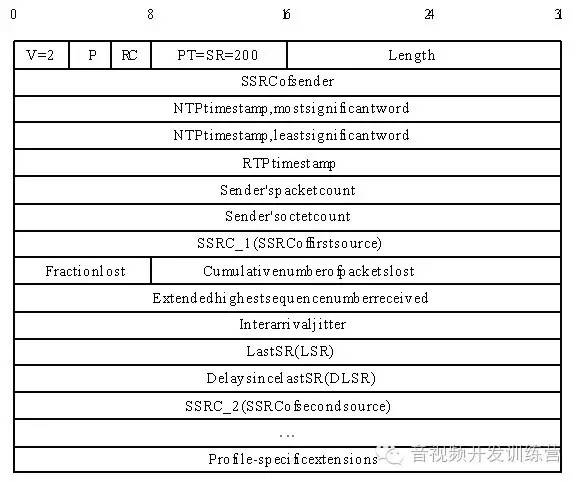

发送端报告分组SR（Sender Report）用来使发送端以多播方式向所有接收端报告发送情况。SR分组的主要内容有：相应的RTP流的SSRC，RTP流中最新产生的RTP分组的时间戳和NTP，RTP流包含的分组数，RTP流包含的字节数。SR包的封装如图4所示。

版本（V）：同RTP包头域。

填充（P）：同RTP包头域。

接收报告计数器（RC）：5比特，该SR包中的接收报告块的数目，可以为零。

包类型（PT）：8比特，SR包是200。

长度域（Length）：16比特，其中存放的是该SR包以32比特为单位的总长度减一。

同步源（SSRC）：SR包发送者的同步源标识符。与对应RTP包中的SSRC一样。

NTP Timestamp（Network time protocol）SR包发送时的绝对时间值。NTP的作用是同步不同的RTP媒体流。

RTP Timestamp：与NTP时间戳对应，与RTP数据包中的RTP时间戳具有相同的单位和随机初始值。

Sender’s packet count：从开始发送包到产生这个SR包这段时间里，发送者发送的RTP数据包的总数. SSRC改变时，这个域清零。

Sender`s octet count：从开始发送包到产生这个SR包这段时间里，发送者发送的净荷数据的总字节数（不包括头部和填充）。发送者改变其SSRC时，这个域要清零。

同步源n的SSRC标识符：该报告块中包含的是从该源接收到的包的统计信息。

丢失率（Fraction Lost）：表明从上一个SR或RR包发出以来从同步源n(SSRC_n)来的RTP数据包的丢失率。

累计的包丢失数目：从开始接收到SSRC_n的包到发送SR,从SSRC_n传过来的RTP数据包的丢失总数。

收到的扩展最大序列号：从SSRC_n收到的RTP数据包中最大的序列号，

接收抖动（Interarrival jitter）：RTP数据包接受时间的统计方差估计

上次SR时间戳（Last SR,LSR）：取最近从SSRC_n收到的SR包中的NTP时间戳的中间32比特。如果目前还没收到SR包，则该域清零。

上次SR以来的延时（Delay since last SR,DLSR）：上次从SSRC_n收到SR包到发送本报告的延时。

RTP的会话过程

当应用程序建立一个RTP会话时，应用程序将确定一对目的传输地址。目的传输地址由一个网络地址和一对端口组成，有两个端口：一个给RTP包，一个给RTCP包，使得RTP/RTCP数据能够正确发送。RTP数据发向偶数的UDP端口，而对应的控制信号RTCP数据发向相邻的奇数UDP端口（偶数的UDP端口＋1），这样就构成一个UDP端口对。 RTP的发送过程如下，接收过程则相反。

1) RTP协议从上层接收流媒体信息码流（如H.263），封装成RTP数据包；RTCP从上层接收控制信息，封装成RTCP控制包。

2) RTP将RTP 数据包发往UDP端口对中偶数端口；RTCP将RTCP控制包发往UDP端口对中的接收端口。
