Android 图形系统概述

图形系统是 Android 中非常重要的子系统，与其他子系统相互协作，完成图形界面的渲染和显示。

概述

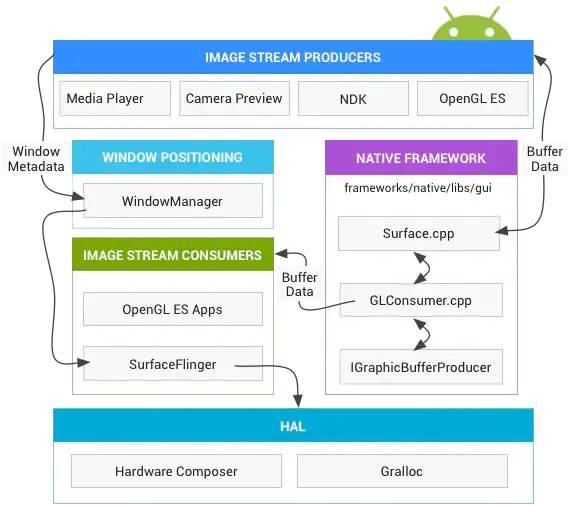

官方提供了一个图形系统的关键组件协作图，如下所示：

这幅图大致描述了图形数据的流转：OpenGL ES、MediaPlayer 等生产者生产图形数据到 Surface，Surface 通过 IGraphicBufferProducer把 GraphicBuffer 跨进程传输给消费者SurfaceFlinger。

SurfaceFlinger 根据 WMS 提供的窗口信息合成所有的 Layer（对应于 Surface ），具体的合成策略由 hwcomposerHAL 模块决定并实施，最后也是由该模块送显到 Display，而 Gralloc 模块则负责分配图形缓冲区。

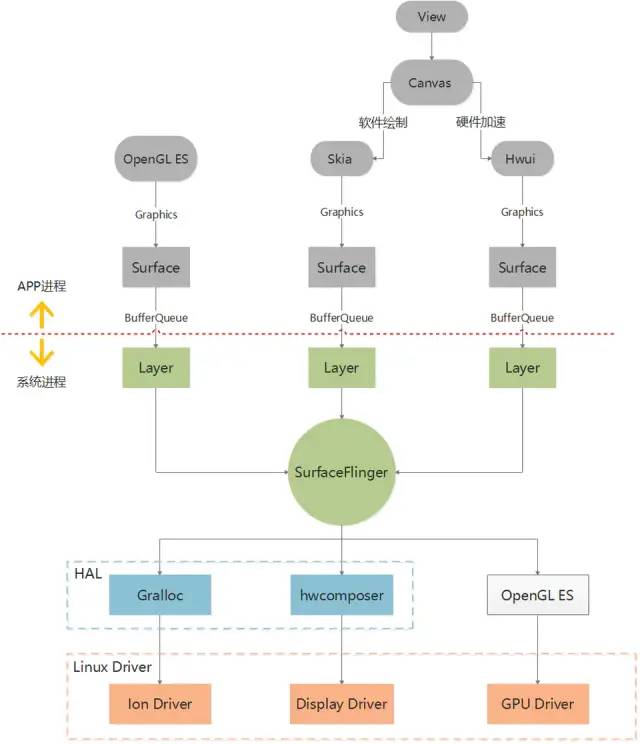

不过该图缺乏层次感，通过下图我们详细分析整个流程。

大体上，应用开发者可以通过两种方式将图像绘制到屏幕上：

Canvas
OpenGL ES

Canvas 是一个2D图形 API ，是 Android View 树实际的渲染者。Canvas 又可分为Skia 软件绘制和 hwui 硬件加速绘制。

Android 4.0 之前默认是 Skia 绘制，该方式完全通过 CPU 完成绘图指令，并且全部在主线程操作，在复杂场景下单帧容易超过16ms导致卡顿。

从 Android 4.0 开始，默认开启硬件加速渲染，而且 5.0 开始把渲染操作拆分到了两个线程：主线程和渲染线程，主线程负责记录渲染指令，渲染线程负责通过 OpenGL ES 完成渲染，两个线程可以并发执行。

除了Canvas，开发者还可以在异步线程直接通过 OpenGL ES 进行渲染，一般适用于游戏、视频播放等独立场景。

从应用侧来看，不管是 Canvas ，还是 OpenGL ES，最终渲染到的目标都是 Surface ，现在比较流行的跨平台UI框架 Flutter 在 Android 平台上也是直接渲染到 Surface 。

Surface是一个窗口，例如：一个Activity是一个Surface、一个Dialog也是一个Surface，承载了上层的图形数据，与SurfaceFlinger侧的Layer相对应。

Native层Surface实现了ANativeWindow结构体，在构造函数中持有一个IGraphicBufferProducer，用于和 BufferQueue 进行交互。

BufferQueue 是连接 Surface 和 Layer 的纽带，当上层图形数据渲染到 Surface 时，实际是渲染到了BufferQueue中的一个GraphicBuffer，然后通过IGraphicBufferProducer 把 GraphicBuffer 提交到 BufferQueue ，让 SurfaceFlinger 进行后续的合成显示工作。

SurfaceFlinger 负责合成所有的 Layer 并送显到 Display ，这些Layer主要有两种合成方式：

OpenGL ES：把这些图层合成到 FrameBuffer，然后把FrameBuffer提交给hwcomposer 完成剩余合成和显示工作。
hwcomposer：通过HWC模块合成部分图层和FrameBuffer，并显示到Display。

BufferQueue

Android 图形系统包含了两对生产者和消费者模型，它们都通过 BufferQueue 进行连接：

Canvas 和 OpenGL ES 生产图形数据，SurfaceFlinger消费图形数据。
SurfaceFlinger合成所有图层的图形数据，Display显示合成结果。

Surface属于APP进程，Layer属于系统进程，如果它们之间只用一个Buffer，那么必然存在显示和性能问题，所以图形系统引入了BufferQueue，一个Buffer用于绘制，一个Buffer用于显示，双方处理完之后，交换一下Buffer，这样效率就高很多了。

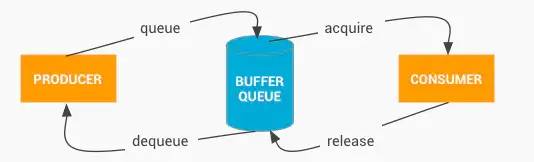

BufferQueue的通信流程如下所示：

生产者从BufferQueue出队一个空闲GraphicBuffer，交给上层填充图形数据；
数据填充后，生产者把装载图形数据的GraphicBuffer入队到BufferQueue，也可以丢弃这块Buffer，直接cancelBuffer送回到BufferQueue；
消费者通过acquireBuffer获取一个有效缓存；
完成内容消费后（比如上屏），消费者调用releaseBuffer把Buffer交还给BufferQueue。
GraphicBuffer代表的图形缓冲区是由Gralloc模块分配的，并且可以跨进程传输（实际传输的只是一个指针）。
通常而言，APP端使用的是BufferQueue的IGraphicBufferProducer接口（在Surface类里面），用于生产；SurfaceFlinger端使用的是BufferQueue的IGraphicBufferConsumer接口（在GLConsumer类里面），用于消费。

Surface 与 SurfaceFlinger

Surface 表示 APP 进程的一个窗口，承载了窗口的图形数据，SurfaceFlinger 是系统进程合成所有窗口（Layer）的系统服务，负责合成所有 Surface 提供的图形数据，然后送显到屏幕。

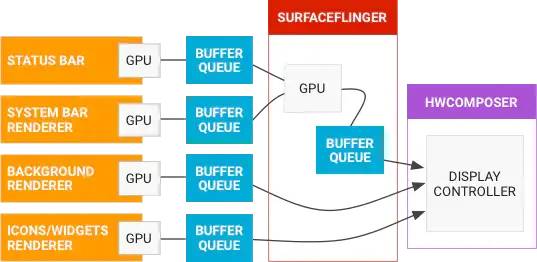

SurfaceFlinger 既是上层应用的消费者，又是 Display 的生产者，起到了承上启下的作用。官方提供了一个架构图，如下所示：

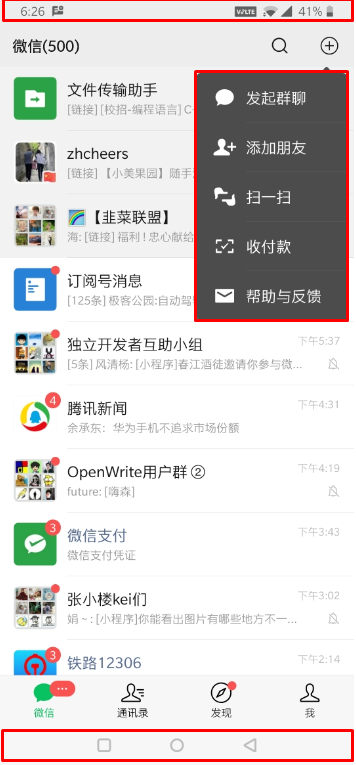

该图可能较抽象，我们通过一个实例理解下这层关系，下图是微信添加朋友的弹窗界面：

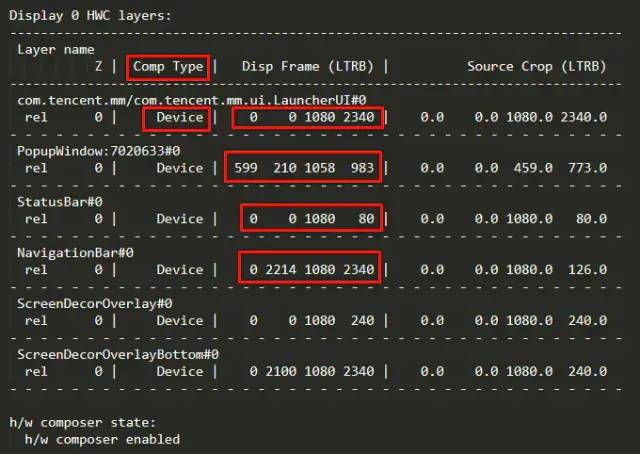

我们可以通过adb shell dumpsys SurfaceFlinger查看该界面包含几个窗口（Surface）：

从SurfaceFlinger的dump信息可以看到：

com.tencent.mm/com.tencent.mm.ui.LauncherUI#0是微信的主窗口，并且铺满了整个屏幕(0,0,1080,2340)。
PopupWindow:7020633#0是弹起的 PopupWindow，它是一个独立的窗口（Surface），屏幕坐标范围是(599,210,1058,983)。
StatusBar#0 表示系统状态栏，由系统进程负责绘制，屏幕坐标范围是(0,0,1080,80)，即此状态栏高80像素。
NavigationBar#0 表示系统导航栏，由系统进程负责绘制，屏幕坐标范围是(0,2214,1080,2340)，即此导航栏高126像素。
最后两个窗口也是系统窗口，具体作用不知。
上述所有图层的合成类型都是Device，即HWC硬件模块负责合成这些Layer。
SurfaceFlinger会合成上述所有图层（Layer），并送显到内嵌的Display 0。
